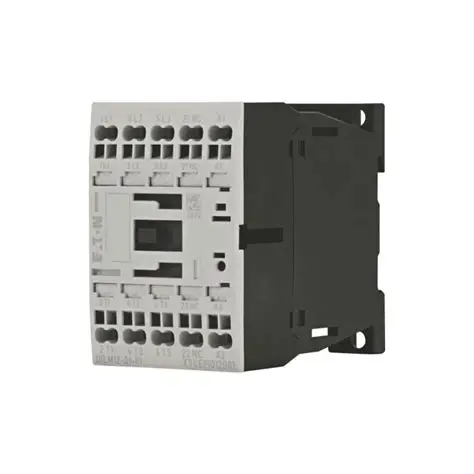

Eaton DILM12-01 Contacteur AC rail DIN économe en énergie 230V 50Hz

1 Introduction et aperçu du produit

Le DILM12-01 Eaton (230V50Hz, 240V60Hz) est un excellent exemple de technologie de contrôle électrique avancée, spécialement conçu comme un contacteur DIN rail compact mais puissant pour les applications industrielles et commerciales. Dans le cadre de la célèbre série xStart C d'Eaton, ce contacteur d'alimentation AC offre des performances fiables dans la commutation et le contrôle de circuits électriques avec son courant nominal de 12A et sa configuration à 3 pôles. La conception du contacteur reflète l'engagement d'Eaton à créer des composants modulaires et économes en espace qui simplifient l'installation tout en maintenant des caractéristiques opérationnelles robustes. Grâce à ses dimensions optimisées pour le montage à haute densité, la série DILM12 répond au besoin croissant de conceptions de panneaux de commande compacts sans compromettre les normes de performance ou de sécurité.

Ce modèle particulier fonctionne avec une tension de bobine de 230V AC à 50Hz ou 240V AC à 60Hz, ce qui le rend compatible avec les tensions de commande industrielles standard dans diverses régions. L'intégration des options de montage DIN rail et panneau offre la flexibilité pour différents scénarios d'installation, des armoires de commande aux machines industrielles. En tant que contacteur d'alimentation AC, il excelle dans les applications nécessitant des opérations de commutation fréquentes, offrant une endurance électrique exceptionnelle et une longévité mécanique qui se traduit par des exigences de maintenance réduites et un coût total de propriété. La conception du produit s'appuie sur la vaste expérience d'Eaton dans le contrôle du moteur et la distribution d'énergie, incorporant des fonctionnalités qui améliorent la fiabilité du système tout en simplifiant les procédures d'installation et d'entretien.

2 Spécifications techniques et paramètres de fonctionnement

Eaton DILM12-01 (230V50Hz, 240V60Hz) possède des spécifications techniques impressionnantes qui le rendent adapté à une large gamme d'applications de contrôle industriel. Avec un courant nominal de fonctionnement de 12A à 400V AC, ce contacteur peut gérer des charges électriques importantes tout en maintenant une performance constante. Le dispositif dispose de trois contacts principaux normalement ouverts (NO) plus un contact auxiliaire normalement fermé (NC), fournissant à la fois la commutation de puissance et la fonctionnalité du circuit de commande dans une seule unité. Cette configuration permet le contrôle direct des charges triphasées tout en offrant un signal de rétroaction à des fins de surveillance du système ou d'entreverrouillage.

Les caractéristiques électriques comprennent une tension de commande de 230V AC à 50Hz ou 240V AC à 60Hz, avec une tension d'isolation de 690V qui assure un fonctionnement sûr dans divers environnements électriques. La construction robuste du contacteur lui permet de résister à des courants d'entrée importants, ce qui le rend particulièrement adapté aux applications de démarrage de moteurs. Les spécifications mécaniques révèlent un facteur de forme compact mesurant environ 45 mm de largeur, 68 mm de hauteur et 125,2 mm de profondeur, optimisé pour des installations économiques d'espace sur des rails DIN standard. Avec un poids d'environ 254 grammes, le contacteur maintient un profil léger sans sacrifier sa durabilité ou ses capacités de performance.

Les limites opérationnelles du DILM12-01 couvrent une plage de températures allant de -25°C à +60°C, assurant une performance fiable dans des conditions environnementales difficiles. Cette large tolérance à la température, combinée à la conformité aux normes internationales, rend ce contacteur d'alimentation AC adaptable à divers environnements d'installation, des planchers d'usine aux salles électriques. La conception technique du produit met l'accent non seulement sur les performances opérationnelles mais également sur la sécurité, avec des bornes clairement marquées et des distances de glissement appropriées qui contribuent à un fonctionnement sûr tout au long de sa durée de vie.

3 Caractéristiques de conception et détails de construction

3.1 Construction innovante et sélection des matériaux

Le DILM12-01 Eaton (230V50Hz, 240V60Hz) intègre une conception modulaire sophistiquée qui fait partie de la série xStart C, permettant une intégration transparente avec d'autres composants de l'écosystème Eaton. Cette approche modulaire simplifie la conception et la maintenance du système tout en assurant la compatibilité de toute la gamme de produits. La construction du contacteur utilise des matériaux de haute qualité spécialement sélectionnés pour la durabilité électrique et la résistance mécanique, y compris des boîtiers thermoplastiques robustes qui offrent une protection contre les facteurs environnementaux tout en assurant une fiabilité à long terme. Les raccordements à vis offrent des options de câblage sécurisées qui maintiennent l'intégrité même dans des conditions de vibration courantes dans les environnements industriels.

En interne, le contacteur dispose d'un système électromagnétique optimisé qui assure un fonctionnement efficace avec une faible consommation d'énergie et une génération de bruit minimale. La conception intègre des pièces mobiles conçues avec précision qui réduisent l'usure mécanique, contribuant à la durée de vie opérationnelle prolongée de l'appareil. La technologie de contact à double rupture améliore les performances de commutation et la suppression d'arc, tandis que le matériau de contact à base d'argent fournit une excellente conductivité électrique et une résistance au soudage. Ces caractéristiques de construction garantissent collectivement que ce contacteur DIN Rail offre des performances cohérentes tout au long de sa durée de vie mécanique de millions d'opérations, ce qui en fait un composant fiable dans les applications critiques de contrôle.

3.2 Composants de sécurité et de contrôle

Caractéristiques de sécurité intégrées: Le DILM12-01 intègre des chambres d'éteinte d'arc avancées qui éteignent efficacement les arcs électriques pendant l'interruption du circuit, améliorant la sécurité et protégeant les contacts de l'érosion excessive. Cette conception améliore considérablement l'endurance électrique du contacteur, en particulier lors de la commutation de charges inductives telles que des moteurs ou des transformateurs.

Contact de commande auxiliaire: L'inclusion d'un contact auxiliaire normalement fermé offre une flexibilité précieuse pour les applications de circuits de commande. Ce contact auxiliaire peut être utilisé pour l'entreverrouillage électrique, l'indication d'état ou la rétroaction du circuit de commande, étendant la fonctionnalité du contacteur au-delà de la simple commutation d'alimentation.

Suppression transitoire: Bien que principalement conçu pour le fonctionnement en courant alternatif, le contacteur comprend des fonctionnalités d'suppression du bruit électrique intégrées qui minimisent les interférences électromagnétiques, assurant la compatibilité avec des équipements électroniques sensibles dans le même environnement électrique.

Indication visuelle de l'état: La conception du contacteur intègre des indicateurs de position mécaniques qui permettent une confirmation visuelle rapide de l'état du contacteur, facilitant les procédures de dépannage et d'entretien sans avoir besoin d'équipement de surveillance supplémentaire.

4 Avantages de performance et avantages opérationnels

Eaton DILM12-01 (230V50Hz, 240V60Hz) offre des avantages de performance importants qui se traduisent en avantages tangibles pour les utilisateurs. La haute résistance électrique du contacteur lui permet de résister à des opérations de commutation fréquentes sans dégradation des performances, ce qui le rend idéal pour les applications avec des cycles réguliers de démarrage-arrêt. Cette durabilité contribue directement à réduire les besoins en entretien et à réduire le coût total de possession sur toute la durée de vie du produit. La faible consommation d'énergie du système d'exploitation électromagnétique minimise la consommation d'énergie dans le circuit de commande, ce qui améliore l'efficacité globale du système et réduit les coûts d'exploitation, en particulier dans les installations à contacteurs multiples.

Les avantages opérationnels comprennent une fiabilité de commutation exceptionnelle même dans des conditions exigeantes, grâce au système de contact optimisé qui assure des performances cohérentes tout au long de la durée de vie opérationnelle du produit. Le temps de réponse rapide du contacteur facilite le contrôle précis des équipements connectés, tandis que le fonctionnement silencieux réduit le bruit ambiant dans l'environnement de travail. La conception résistante aux vibrations maintient un fonctionnement stable même dans les applications avec des vibrations mécaniques importantes, empêchant les déconnexions involontaires ou les problèmes opérationnels. Ces caractéristiques de performance rendent ce contacteur d'alimentation AC particulièrement précieux dans les applications où la fiabilité et le fonctionnement cohérent sont essentiels pour la continuité du processus.

La résilience environnementale du DILM12-01 renforce encore ses avantages opérationnels, avec une résistance aux variations de température et à l'humidité assurant des performances stables dans divers environnements d'installation. Les certifications internationales du contacteur et la conformité aux normes pertinentes garantissent ses caractéristiques de sécurité et de performance, tandis que la conception universelle de tension de bobine pouvant accueillir à la fois les opérations de 230V/50Hz et 240V/60Hz simplifie la gestion des inventaires pour les organisations opérant sur différents systèmes électriques.

5 Domaines d'application et solutions industrielles

Le DILM12-01 Eaton (230V50Hz, 240V60Hz) est utilisé dans divers secteurs en raison de ses caractéristiques de performance polyvalentes et de sa construction robuste. Dans les systèmes d'automatisation industrielle, ce contacteur DIN Rail sert de composant fondamental dans les centres de commande de moteurs, les systèmes de convoyeurs et les commandes de machines-outils, où sa capacité de commutation fiable assure le fonctionnement ininterrompu des équipements de production. Les dimensions compactes du contacteur le rendent particulièrement adapté aux installations de panneaux de commande à haute densité, maximisant l'utilisation de l'espace tout en maintenant l'accessibilité pour l'entretien. L'inclusion de contacts principaux et auxiliaires permet des systèmes de commande complexes sans nécessiter de composants supplémentaires, simplifiant la conception du système et réduisant les coûts d'installation.

Pour les applications commerciales et d'automatisation des bâtiments, le DILM12-01 fournit un contrôle fiable des équipements HVAC, des systèmes de pompage et des commandes d'éclairage. La compatibilité du contacteur avec les tensions de commande standard et son fonctionnement économe en énergie le rendent bien adapté à ces applications, où la fiabilité opérationnelle et la conservation d'énergie sont primordiales. Dans les équipements de manutention de matériaux tels que les grues, les élévateurs et les véhicules guidés automatisés, la résistance aux vibrations et la performance constante du contacteur dans des conditions de cycle fréquentes assurent un fonctionnement fiable dans ces applications exigeantes. Les caractéristiques de sécurité, y compris l'isolation électrique sécurisée et la suppression d'arc efficace, rendent ce contacteur d'alimentation AC approprié pour les applications où la sécurité opérationnelle est une préoccupation principale.

Le contacteur excelle également dans les systèmes d’énergie renouvelable, en particulier dans les installations solaires où il contrôle la distribution d’électricité et les segments du système. Sa capacité à répondre aux exigences spécifiques de ces applications, combinée à ses certifications internationales, en fait un choix préféré pour les intégrateurs de systèmes. De plus, la conception modulaire du produit facilite l'intégration directe avec d'autres composants Eaton, créant des solutions de contrôle cohérentes qui simplifient les procédures de maintenance et de dépannage dans diverses industries.

6 Lignes directrices pour l'intégration et l'installation des systèmes

6.1 Procédures de montage et de connexion

Le DILM12-01 Eaton (230V50Hz, 240V60Hz) est conçu pour une intégration simple dans les systèmes électriques, avec plusieurs options de montage qui incluent à la fois des configurations de montage de rail DIN et de panneau. Pour l'installation de rails DIN, le contacteur dispose d'une conception encliquée qui permet un montage rapide sans outils supplémentaires, réduisant considérablement le temps d'installation dans l'assemblage du panneau de commande. Les dimensions normalisées assurent un espacement approprié pour la dissipation de chaleur et le dégagement électrique, tandis que les bornes clairement marquées facilitent les connexions de câblage correctes. La conception de borne à vis fournit des connexions sécurisées pour les circuits d'alimentation et de commande, accueillant une gamme de tailles de fils appropriées au courant nominal du contacteur.

Lors de l'installation du contacteur, une attention appropriée aux dégagements électriques et aux distances de glissement est essentielle pour maintenir les normes de sécurité et de performance. Les spécifications de couple recommandées pour les raccordements de borne doivent être suivies pour assurer une conductivité optimale sans endommager les composants du contacteur. Pour le câblage de circuits de commande, le contact auxiliaire intégré offre la flexibilité pour la surveillance du système et les fonctions d'entreverrouillage. La conception du contacteur comprend des couvercles transparents pour la protection des terminaux tout en maintenant la visibilité des points de connexion, facilitant les activités d'inspection et de maintenance. Ces caractéristiques d'installation simplifient collectivement le processus d'intégration tout en assurant un fonctionnement fiable à long terme de ce contacteur DIN Rail dans divers environnements électriques.

6.2 Maintenance et surveillance opérationnelle

Pratiques d'entretien préventif: La mise en œuvre d'inspections d'entretien régulières améliore la longévité et la fiabilité du contacteur DILM12-01. Les principales activités d'entretien comprennent des contrôles périodiques pour l'érosion par contact, la vérification du fonctionnement mécanique et la confirmation des performances correctes de la bobine. La conception modulaire du contacteur facilite ces inspections sans nécessiter de retirer complètement l'installation.

Considérations environnementales: le degré de protection IP20 du contacteur assure une résistance de base au contact avec la poussière et les doigts, mais une protection supplémentaire de l'enceinte peut être nécessaire dans des environnements avec une exposition excessive à la poussière, à l'humidité ou aux produits chimiques. Le nettoyage régulier de l'extérieur du contacteur aide à maintenir une bonne dissipation de chaleur et empêche l'accumulation de contaminants qui pourraient affecter les performances.

Surveillance opérationnelle: les contacts auxiliaires intégrés peuvent être utilisés pour surveiller à distance l'état du contacteur, permettant le suivi automatisé des cycles opérationnels et facilitant les stratégies de maintenance prédictive. Cette fonctionnalité permet la planification de la maintenance basée sur l'utilisation réelle plutôt que sur des horaires fixes, optimisant les ressources de maintenance et prévenant les pannes inattendues.

Lignes directrices de dépannage: Des indicateurs courants tels que des bruits sonores inhabituels pendant le fonctionnement ou des signes visibles de surchauffage peuvent signaler la nécessité d'entretien ou de remplacement. La conception du contacteur comprend des indicateurs d'état visuels qui aident à diagnostiquer rapidement les problèmes opérationnels, minimisant les temps d'arrêt pendant les procédures de dépannage.

7 Questions fréquemment posées (FAQ)

Q1: Quelle est la différence principale entre le modèle DILM12-01 et les autres contacteurs de la même série?

Le DILM12-01 (230V50Hz, 240V60Hz) est spécifiquement configuré avec une tension de bobine optimisée pour le fonctionnement 230V AC à 50Hz ou 240V AC à 60Hz, ce qui le rend adapté aux tensions de commande industrielle standard dans de nombreuses régions. Ce modèle dispose de trois contacts principaux normalement ouverts plus un contact auxiliaire normalement fermé, fournissant à la fois la commutation de puissance et la fonctionnalité du circuit de commande. D'autres modèles de la série peuvent offrir différentes tensions de bobine, configurations de contact ou caractéristiques spécialisées pour répondre aux exigences spécifiques de l'application.

Q2: Ce contacteur peut-il être utilisé pour les applications de commande de moteur et de commutation de puissance générale?

Oui, l'Eaton DILM12-01 est assez polyvalent pour gérer à la fois le contrôle du moteur et les applications générales de commutation de puissance. Avec un courant nominal de fonctionnement de 12A et une conception de contact robuste, il peut résister aux courants d'entrée associés au démarrage du moteur tout en fournissant des performances fiables pour les charges résistives et d'éclairage. La conception du contacteur intègre une suppression d'arc efficace qui le rend adapté à divers types de charge, bien que les considérations d'application spécifiques devraient inclure les caractéristiques de charge et la fréquence de commutation.

Q3: Quels sont les principaux avantages d'utiliser un contacteur DIN monté sur rail comme le DILM12-01?

Le montage en rail DIN offre plusieurs avantages importants, y compris le temps d'installation réduit, l'entretien simplifié et l'alignement uniforme des composants au sein du panneau de commande. Le système de montage normalisé permet une intégration facile avec d'autres composants de rail DIN tels que les relais de surcharge, les disjoncteurs et les bornes. Cette approche facilite également le remplacement ou la reconfiguration directe des systèmes de contrôle à mesure que les exigences évoluent, réduisant ainsi au minimum les temps d'arrêt pendant les modifications.

Q4: Comment le contact auxiliaire améliore-t-il la fonctionnalité de ce contacteur?

Le contact auxiliaire intégré normalement fermé étend considérablement la fonctionnalité du contacteur en fournissant un signal de rétroaction d'état qui peut être utilisé pour l'entreverrouillage du circuit de commande, l'indication à distance ou la surveillance du système. Ce contact auxiliaire permet des schémas de commande plus complexes sans nécessiter de composants externes supplémentaires, simplifiant la conception du système et réduisant les coûts d'installation. Le circuit auxiliaire peut être utilisé pour indiquer la position du contacteur, assurer l'entreverrouillage électrique entre les dispositifs ou interfacer avec des contrôleurs logiques programmables pour la surveillance automatisée du système.

Q5: Quelles conditions environnementales sont appropriées pour installer ce contacteur?

Le DILM12-01 est conçu pour fonctionner de manière fiable dans une plage de température de -25°C à +60°C, ce qui le rend adapté à la plupart des environnements industriels et commerciaux. Le contacteur doit être installé dans des endroits où l'humidité relative reste dans les limites industrielles standard et où l'exposition à une poussière excessive, à l'humidité ou à des atmosphères corrosives est minimisée. Pour les environnements difficiles, une protection supplémentaire de l'enceinte peut être nécessaire pour maintenir la fiabilité et les performances à long terme.
