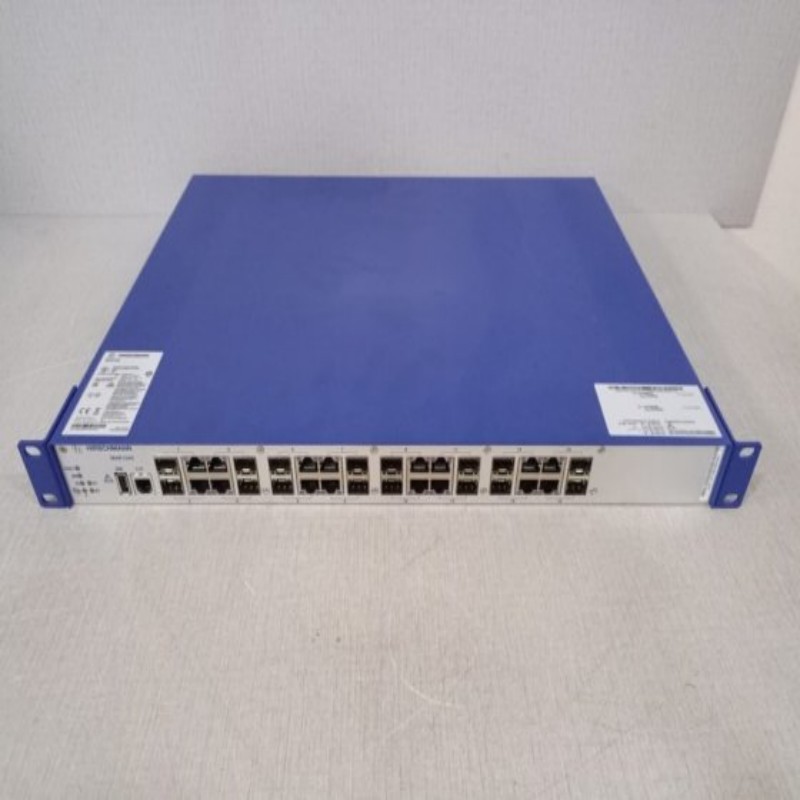

Commutateur Ethernet industriel géré Hirschmann MAR1040 à 28 ports

1. noyau du produit: spécifications techniques et architecture fonctionnelle

Le Hirschmann MAR1040-4C4C4C9999EMMHRH09.1 est conçu comme un commutateur industriel géré modulaire à haut nombre de ports qui forme la colonne dorsale des réseaux industriels à grande échelle. Sa fonctionnalité principale est de fournir un transport de données intelligent, sécurisé et déterministe entre dispositifs, tandis que sa construction durcie assure un fonctionnement continu où d'autres commutateurs échoueraient.

Données techniques clés:

Le commutateur est construit autour d'un châssis modulaire qui prend en charge une configuration de port à haute densité. Basé sur sa convention de dénomination et des modèles Hirschmann similaires, il comporte généralement une combinaison de ports électriques et optiques pour répondre à divers besoins de connectivité, incluant souvent plusieurs ports en cuivre 10/100/1000BASE-T et des emplacements SFP pour les liaisons montantes en fibre optique. Il est conçu pour fonctionner avec une large gamme de tension d'entrée, souvent prenant en charge à la fois des sources AC (110-240VAC) et DC (60-250VDC) à haute tension pour une alimentation flexible dans les milieux industriels. La plage de température de fonctionnement est généralement robuste, assurant la fonctionnalité dans des environnements industriels non réglementés, tandis que le boîtier fournit un haut degré de protection contre la poussière et l'humidité. La conception physique est pour le montage de rail DIN, une norme pour les panneaux de commande industriels, et elle comporte souvent une conception sans ventilateur pour une fiabilité améliorée et un fonctionnement sans bruit.

Analyse fonctionnelle approfondie :

Intelligence et contrôle gérés: en tant que commutateur industriel géré, ce dispositif offre un contrôle complet du trafic réseau. Il fonctionne à la couche 2 (et potentiellement la couche 3) du modèle OSI, prenant en charge des protocoles avancés tels que SNMP (Simple Network Management Protocol) pour la surveillance, VLAN (Virtual Local Area Networks) pour la segmentation du trafic réseau et QoS (Quality of Service) pour prioriser les données critiques. Ce niveau de gestion permet aux ingénieurs réseau d'optimiser les performances, d'améliorer la sécurité et de résoudre les problèmes à distance.

Conception physique durcie: La désignation de commutateur Ethernet durci est obtenue grâce à ses attributs physiques. L'unité est logée dans un boîtier métallique robuste conçu pour dissiper efficacement la chaleur et résister aux interférences électromagnétiques (EMI). Ses composants sont sélectionnés et testés pour une longue durée de vie (MTBF élevé) sous fonctionnement continu, avec immunité aux chocs et aux vibrations selon les normes industrielles comme IEC 60068-2-27 et IEC 60068-2-6.

Caractéristiques avancées de commutation: Au-delà de la connectivité de base, ce commutateur intègre des fonctionnalités essentielles à l'automatisation industrielle. Ceux-ci comprennent Rapid Spanning Tree Protocol (RSTP) et des technologies de bague propriétaires (comme les protocoles "Ring" de Hirschmann) pour créer des topologies de réseau redondantes qui peuvent se récupérer d'une défaillance de lien en millisecondes. Il prend également en charge des fonctionnalités de sécurité avancées telles que 802.1X pour le contrôle d'accès réseau basé sur les ports et les listes de contrôle d'accès (ACL) pour filtrer le trafic.

Avantages 2.Performance et valeur spécifique à l'application

La conception sophistiquée du MAR1040-4C4C4C4C9999EMMHRHH09.1 se traduit par des avantages opérationnels directs pour les applications critiques.

Disponibilité et temps de fonctionnement maximals du réseau: La combinaison d'entrées d'alimentation redondantes et de protocoles de redondance réseau rapides assure que le réseau reste opérationnel même en cas de panne matérielle ou de câble. Cela est primordial dans des applications telles que la fabrication automobile ou les usines de traitement chimique, où les temps d'arrêt du réseau se traduisent directement par des arrêts de production et des pertes financières.

Fiabilité et déterminisme des processus améliorés : en utilisant la QoS et la prioritisation du trafic, le commutateur garantit que les données provenant de dispositifs critiques en temps, tels que les PLC (contrôleurs logiques programmables) et les capteurs de sécurité, sont livrées avec une latence et une jitter minimales. Ce comportement déterministe est essentiel pour le contrôle synchronisé du mouvement et les systèmes de surveillance en temps réel, assurant la cohérence du processus et la qualité du produit.

Maintenance et diagnostics simplifiés : La visibilité approfondie des performances du réseau fournie par l'interface de gestion permet une maintenance prédictive et préventive. Les administrateurs peuvent surveiller l'état des ports, les charges de trafic et les taux d'erreur, en identifiant des problèmes potentiels tels qu'un câble réseau défectueux ou un périphérique mal configuré avant qu'ils ne conduisent à une panne du système.

Perspective élargie : le rôle critique des commutateurs industriels gérés dans l'automatisation

Comprendre la position stratégique d'un tel dispositif dans le paysage plus large du réseau industriel est essentiel pour apprécier sa proposition de valeur.

1.La hiérarchie du réseau industriel: géré vs. non géré

Le choix entre un commutateur non géré et un commutateur géré est une décision fondamentale dans la conception du réseau. Les commutateurs non gérés sont des appareils plug-and-play simples qui fournissent une connectivité de base sans aucune option de configuration. Ils conviennent pour les réseaux isolés non critiques où le coût est le principal moteur. En revanche, un commutateur industriel géré comme le modèle MAR1040 offre un contrôle, une sécurité et une résilience complètes. Il est indispensable pour les systèmes plus grands et interconnectés où les performances du réseau ont un impact direct sur la productivité et la sécurité globales de l'exploitation. La capacité de segmenter les réseaux avec des VLAN, de créer des chemins redondants et de surveiller le trafic fait du commutateur géré le noyau intelligent d'une infrastructure moderne de l'Internet industriel des objets (IIoT).

2.Scénarios de déploiement spécifiques à l'application

Cette catégorie de commutateurs est déployée dans un large éventail de secteurs exigeants.

Automatisation d'usine et robotique: Dans les lignes d'assemblage automobiles ou les installations d'emballage des aliments et des boissons, ces commutateurs relient les robots, les systèmes de vision et les convoyeurs, nécessitant une communication déterministe et une immunité au bruit élevée.

Infrastructure critique: Pour les systèmes de transport (chemins de fer, tunnels), les stations de traitement de l'eau / des eaux usées et les sous-stations d'énergie, le commutateur Ethernet durci fournit la résilience pour fonctionner dans des environnements éloignés et difficiles et la sécurité pour protéger les infrastructures publiques vitales des cybermenaces.

Plateformes mobiles puissantes: À bord des navires et du matériel roulant (trains), ces commutateurs doivent résister à des vibrations constantes et à de grandes variations de température tout en fournissant un accès fiable au réseau pour les systèmes de contrôle et de surveillance.

Questions fréquemment posées (FAQ)

Quelle est la principale différence opérationnelle entre un commutateur industriel géré et un commutateur de bureau standard?

La différence principale réside dans la robustesse, le déterminisme et la gestion. Un commutateur de bureau standard est conçu pour un environnement propre et climatisé et se concentre sur un débit élevé pour un trafic optimal. Un interrupteur industriel géré est construit avec des composants durcis pour fonctionner à des températures extrêmes, résister aux chocs / vibrations et à l'immunité au bruit électrique. Il offre également des fonctionnalités telles que les protocoles de redondance réseau et la prioritisation du trafic qui sont essentielles pour le fonctionnement en temps réel et ininterrompu des systèmes de contrôle industriel.

Comment la conception "durcie" de cet interrupteur contribue-t-elle à sa fiabilité en usine?

La conception du commutateur Ethernet durci intègre plusieurs éléments clés: une large plage de températures de fonctionnement (par exemple, -40 ° C à 70 ° C) pour fonctionner dans des zones non climatisées; un boîtier métallique robuste avec une classification IP élevée (par exemple, IP40) pour protéger contre la poussière et l'humidité; et la conformité aux normes strictes d'immunité aux EMI, aux chocs et aux vibrations. Cette ingénierie garantit que le commutateur peut supporter les défis physiques et électriques d'une usine, ce qui entraîne une durée de vie plus longue et une réduction des temps d'arrêt non planifiés.

Est-ce que ce commutateur peut être intégré dans un réseau avec d'autres marques d'équipements industriels?

Oui, absolument. Le Hirschmann MAR1040-4C4C4C9999EMMHRH09.1 est construit sur des protocoles Ethernet standard (IEEE 802.3) et des protocoles de réseautage industriel standard comme RSTP. Cela assure une interopérabilité complète avec d'autres marques de PLC, d'entraînements, de panneaux HMI et de capteurs qui respectent également ces normes ouvertes. Ses capacités de gestion améliorent effectivement l'intégration en lui permettant d'être configuré pour communiquer de manière optimale au sein d'un écosystème multi-fournisseurs.

Quelles sont les principales caractéristiques de sécurité à rechercher dans un commutateur industriel géré?

Les fonctionnalités de sécurité critiques comprennent 802.1X pour l'authentification des périphériques, empêchant les périphériques non autorisés d'accéder au réseau; Listes de contrôle d'accès (ACL) pour filtrer le trafic en fonction d'adresses IP ou de protocoles; VLAN pour segmenter le réseau en groupes logiques; et des protocoles de gestion sécurisés comme SSH (Secure Shell) et HTTPS pour un accès à la configuration crypté. Ces caractéristiques fonctionnent de concert pour créer une stratégie de "défense en profondeur" pour le réseau industriel.

Comment la conception modulaire de ce commutateur bénéficie-t-elle de l'évolutivité du système ?

Une conception modulaire, comme indiqué par le nom du produit, permet de configurer le commutateur avec différents modules d'interface. Cela signifie qu'un intégrateur de système peut commencer par une configuration de base et ajouter plus tard des ports spécialisés (par exemple, des liaisons en haut de fibre supplémentaires ou des connexions de bus de champ industriels spécifiques) à mesure que le réseau s'étend ou que les exigences changent. Cela offre une grande flexibilité et une protection à l'avenir, évitant la nécessité de remplacer l'ensemble du commutateur pour une expansion mineure du réseau.
