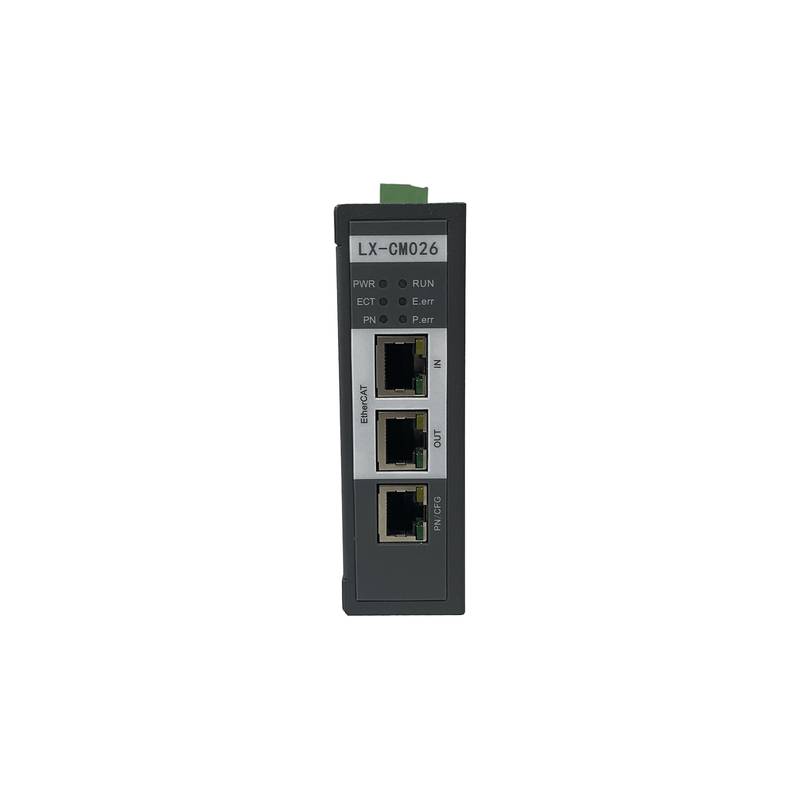

Conçu pour des environnements industriels hétérogènes, le convertisseur de protocole LX-CM026 facilite l'échange de données déterministe entre les réseaux EtherCAT et les architectures PROFINET. Beijing Zhongping Technology (北京众平科技股份有限公司) offre un support logistique robuste pour cette passerelle afin de rationaliser l'intégration des systèmes dans les cellules d'automatisation.
Le déploiement de réseaux industriels hétérogènes entraîne souvent des goulots d'étranglement de communication, en particulier lors de la liaison de contrôleurs de mouvement à haute vitesse avec des appareils de terrain standard. La passerelle LX-CM026 répond à ce défi en fonctionnant comme un dispositif esclave EtherCAT du côté du contrôleur principal, tel qu'un API (PLC) de la série LX locale, tout en agissant simultanément comme un maître PROFINET pour gérer l'instrumentation de terrain en aval. Cette architecture opérationnelle à double rôle élimine le besoin de mises à niveau de contrôleurs multiprotocoles coûteux en traduisant les paquets de données cycliques en temps réel directement à la limite du réseau. Les ingénieurs en automatisation industrielle rencontrent fréquemment des obstacles à l'intégration lorsque des écosystèmes de fournisseurs hétérogènes ne partagent pas une couche de communication native. En traitant les trames de protocole par le biais de tampons de mémoire interne dédiés, l'unité maintient des taux de transmission de télégrammes stables et atténue la gigue des paquets sur des câblages industriels étendus.
Spécifications Techniques
Modèle d'Appareil : LX-CM026 @ Configuration Standard
Fonction de Protocole Principale : Esclave EtherCAT vers Maître PROFINET @ Full Duplex (Duplex intégral)
Type de Montage : Montage sur Rail DIN @ Profil Standard 35 mm
Matériau du Boîtier : Plastique Technique Ignifuge @ Indice de Protection IP20
Plage de Température de Fonctionnement : -20°C - 60°C @ Humidité Sans Condensation
Plage de Température de Stockage : -40°C - 85°C @ Humidité Relative 5% - 95%
Tension d'Alimentation : 24 VDC ± 20% @ Protection contre l'Inversion de Polarité
Consommation Électrique : 4.5 W @ Charge Maximale 24 VDC
Interface de Communication EtherCAT : Ports RJ45 Doubles @ 100 Mbps Full Duplex (Duplex intégral)
Interface de Communication PROFINET : Ports RJ45 Doubles @ 100 Mbps Temps Réel IRT/RT
Indicateurs de Diagnostic : Matrice de LED d'État @ RUN, ERR, LINK, ACT
Capacité de Mappage de Données : Jusqu'à 1024 Octets Tampon d'Entrée / Sortie @ Configuration par Défaut
Dimensions : 105 mm x 90 mm x 40 mm @ Hors Connecteurs
Poids Net : 250 g @ Masse Approximative
Intégration Système et Configuration Matérielle
L'installation physique de la passerelle LX-CM026 repose sur un montage sur rail DIN standard de 35 mm à l'intérieur des armoires de commande, garantissant un ancrage mécanique sécurisé dans des environnements à fortes vibrations. La distribution d'alimentation nécessite une source stable de 24 VDC connectée via le bornier à vis amovible, doté d'une suppression des tensions transitoires intégrée et d'une protection contre l'inversion de polarité. Le câblage réseau exige des câbles Ethernet blindés à paires torsadées de catégorie 5e ou supérieure pour maintenir l'intégrité du signal contre les interférences électromagnétiques générées par les variateurs de fréquence et les contacteurs à haute tension voisins. Les doubles ports RJ45 situés sur les côtés EtherCAT et PROFINET prennent en charge les topologies en ligne sans nécessiter de commutateurs réseau externes, réduisant ainsi le délai de propagation. Une mise à la terre correcte du rail DIN et des blindages de câbles vers le fond de panier de l'armoire établit un chemin à faible impédance pour la dispersion du bruit à haute fréquence, prévenant les boucles de masse et les coupures de communication.
Fiabilité et Durabilité Environnementale
Conçu pour un fonctionnement industriel continu, le LX-CM026 supporte des températures ambiantes allant de -20°C à 60°C sans ventilateurs de refroidissement actifs, s'appuyant plutôt sur une convection thermique passive à travers son profil de boîtier ventilé. Le boîtier à indice de protection IP20 protège les circuits internes contre les contacts accidentels des doigts et la pénétration de particules lors de l'installation, bien qu'un placement en armoire dans des environnements propres soit recommandé. Les composants internes sont sélectionnés pour des durées de vie opérationnelles prolongées, atteignant un temps moyen entre pannes élevé sous charge électrique continue et contrainte thermique. Les circuits de protection contre les surtensions sur les ports de communication protègent contre les décharges électrostatiques et les transitoires de commutation inductive que l'on trouve couramment dans les usines de fabrication lourde. La configuration matérielle résiste aux profils de chocs et de vibrations modérés rencontrés sur les bâtis de machines mobiles, garantissant un pontage de données ininterrompu d'une équipe de production à l'autre.
Guide de Sélection et Options Alternatives
La sélection de la passerelle de protocole correcte nécessite de vérifier la relation maître-esclave requise par l'architecture de contrôle existante. Le LX-CM026 convient particulièrement aux applications où un contrôleur EtherCAT existant doit commander des actionneurs PROFINET tiers, des blocs d'E/S distantes ou des variateurs. Les intégrateurs système nécessitant des topologies alternatives, telles que l'intégration PROFIBUS DP ou Modbus TCP, doivent évaluer d'autres modèles de la même famille de produits pour correspondre aux exigences spécifiques du bus. Beijing Zhongping Technology (北京众平科技股份有限公司) gère la documentation technique et les références croisées d'inventaire pour aider les équipes d'ingénierie à identifier les alternatives matérielles optimales pour les mises à niveau de systèmes existants et la conception de nouvelles machines.
Foire Aux Questions (FAQ)
1. Quel est le délai de livraison standard pour ce modèle de passerelle ?
Les commandes standard sont traitées à partir de l'inventaire régional, avec une expédition typique intervenant dans les 2 à 3 jours ouvrables selon la logistique de destination.
2. L'unité comprend-elle une garantie du fabricant ?
Oui, le matériel comprend une garantie limitée standard de 12 mois couvrant les défauts de matériaux et de fabrication à compter de la date d'achat.
3. Le LX-CM026 peut-il fonctionner comme un maître EtherCAT ?
Non, l'appareil agit strictement comme un esclave EtherCAT sur le réseau amont et fonctionne comme un maître PROFINET du côté aval.
4. Quel logiciel est nécessaire pour configurer le côté PROFINET ?
Un logiciel d'ingénierie standard prenant en charge les importations de fichiers GSDML, tel que les environnements de programmation d'API (PLC) typiques, peut configurer les paramètres de l'appareil PROFINET.
5. Comment le micrologiciel (firmware) est-il mis à jour sur ce matériel ?
Les mises à jour du micrologiciel sont appliquées via le port de configuration intégré en utilisant un logiciel utilitaire dédié fourni par le fabricant.
6. Quelle est la taille maximale d'échange de données prise en charge par la passerelle ?
L'appareil prend en charge jusqu'à 1024 octets de mappage de données d'entrée et de sortie entre les deux réseaux industriels connectés.
7. Des indicateurs LED de diagnostic sont-ils disponibles pour le dépannage ?
Oui, les indicateurs LED en façade affichent l'état en temps réel pour l'alimentation, les erreurs système et l'activité de liaison sur les deux interfaces réseau.
8. La passerelle nécessite-t-elle un module d'isolation d'alimentation externe ?
L'entrée d'alimentation interne dispose d'une isolation galvanique intégrée, protégeant les circuits logiques internes contre les fluctuations de tension de mode commun sur le bus d'alimentation principal.
