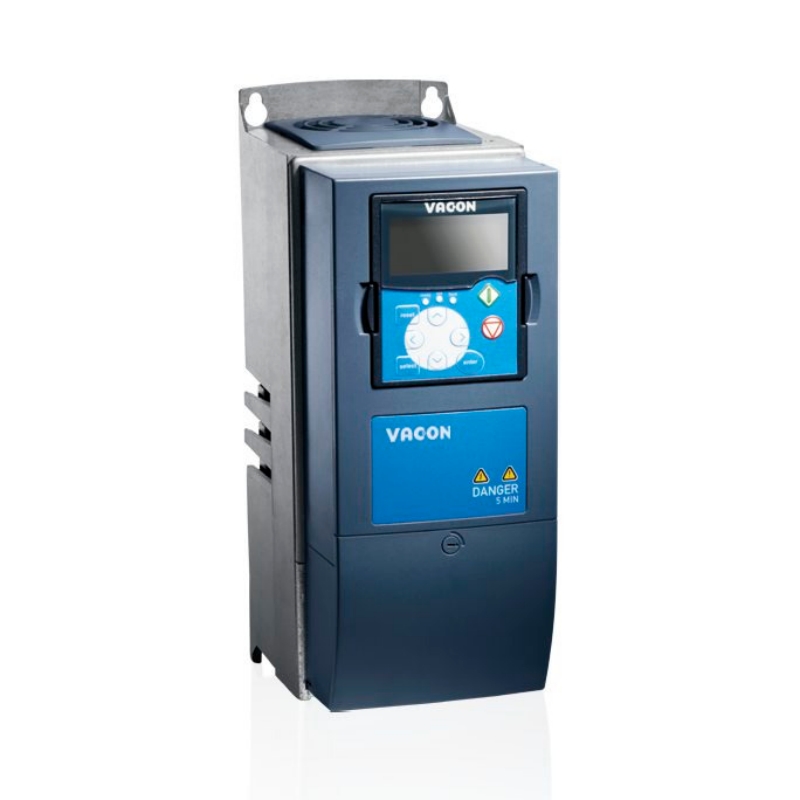

Le VACON NXS00125-A5H1SSV-A1A2000000 est un VFD à usage général de 5,5 kW de la série VACON NXS, fonctionnant à 380-500 VAC avec boîtier IP54/NEMA12. Ce moteur alternatif à couple élevé fournit un couple de départ de 200% et intègre une chopper de frein. Il contrôle les pompes, les ventilateurs, les convoyeurs et les mélangeurs, conformes aux normes CEM IEC 61800-3 avec un panneau alphanumérique.
Qu'est-ce qu'un VFD à usage général?
Un entraînement à fréquence variable à usage général (VFD) est un contrôleur électronique de moteur qui convertit la puissance d'entrée AC à fréquence fixe en sortie à fréquence variable et à tension variable pour réguler la vitesse et le couple des moteurs à induction AC triphasés. En adaptant la vitesse du moteur aux exigences réelles de charge, ces entraînements réalisent des économies d'énergie de 20% à 50% sur les applications de couple variable.
Les VFD à usage général supportent les pompes, les ventilateurs, les convoyeurs, les compresseurs et les mélangeurs. Ils offrent généralement des taux de surcharge double: surcharge faible (110% pour 1 minute par 10 minutes) pour les charges de couple variables et surcharge élevée (150% pour 1 minute par 10 minutes) pour les machines à couple constant. Un entraînement alternatif à couple élevé dans cette classe maintient en outre 150% à 200% du couple nominal pendant le fonctionnement à coupure et à basse vitesse, éliminant la nécessité de surdimensionner l'entraînement pour des conditions de démarrage lourdes.
Le NXS00125-A5H1SSV-A1A2000000 est un membre de la famille de produits VACON NXS, qui s'étend de 0,75 kW à 560 kW et des tensions de 208 V à 690 V. Cette unité fournit 5,5 kW avec un courant nominal de sortie de 12 A, équipé d'une découpeuse de freins intégrée, de la protection IP54 / NEMA12 et des panneaux revêtus conformes pour les environnements difficiles.
Spécifications clés
Marque: Danfoss/VACON
Modèle: NXS00125-A5H1SSV-A1A2000000
Famille de produits:VACON NXS
Puissance nominale (surcharge basse): 5,5 kW
Courant nominal de sortie: 12 A
Plage de tension d'entrée: 380 à 500 VAC, 3-phase
Fréquence d'entrée: 45 à 66 Hz
Plage de fréquences de sortie: 0 à 320 Hz
Capacité de surcharge: surcharge basse 110% (1 min/10 min); Surcharge élevée 150 % (1 min/10 min)
Couple de démarrage: 200% (surcharge élevée)
Fréquence de commutation: 1 à 16 kHz (par défaut 10 kHz)
Méthode de contrôle: contrôle de fréquence U / f; Contrôle vectoriel sans capteur à boucle ouverte
Résolution de fréquence: 0,01 Hz
Chopper de frein: intégré
Classification de l'enceinte: IP54 / NEMA12
Niveau d'émission CEM: H selon IEC 61800-3
E/S standard (fente A): 6 x DI, 1 x DO, 2 x AI, 1 x AO, +10 V réf., +24 V aux.
Sorties de relais (fente B): 2 x relais (NO/NC)
Modules de bus de champ facultatifs: RS-485, Modbus/TCP, PROFIBUS DP, DeviceNet, CANopen
Plage de température ambiante: -10 à 50°C
Plage de température de stockage: -40 à 70°C
Humidité: 0 à 95% RH (non condensant)
Altitude (pleine charge): 1 000 m sans dérater
Refroidissement: refroidi par air standard
Atténuation harmonique: 6-impulsion avec étranglement DC intégré
Protection du tableau: verni (revêtement conforme)
Montage: Mur ou panneau de montage
Dimensions (L x H x D): 128 x 292 x 190 mm
Poids net: 5 kg
Approbations: CE, UL, cUL, RCM, EAC, KC, ukrainien
Paquet de langue du firmware: UK, RU, CN; Autres
Fréquence du moteur par défaut: 50 Hz
Garantie: 12 à 18 mois (standard du fabricant)
Points saillants techniques
200% de couple de démarrage permet le démarrage direct en charge sans surdimensionnement. L'entraînement fournit 200% du couple moteur nominal pendant 2 secondes toutes les 20 secondes en mode de surcharge élevée, suffisant pour les charges à haute inertie telles que les mélangeurs, les centrifugeuses et les concasseurs. Cela élimine la nécessité de choisir un VFD plus grand uniquement pour répondre aux exigences de couple de rupture.
La coupeuse de frein intégrée coupe le matériel externe et l'empreinte du panneau. Parce que la coupeuse de frein est intégrée, seule une résistance de freinage externe est nécessaire pour la dissipation d'énergie régénérative. Les constructeurs de panneaux évitent d'installer une unité de freinage séparée, économisant de l'espace de l'enceinte et un composant de puissance.
Le boîtier IP54/NEMA12 permet une installation directe au sol dans des zones poussiéreuses ou humides. Le boîtier scellé protège contre l'entrée limitée de poussière et l'eau éclaboussée, éliminant la nécessité d'un armoire de protection supplémentaire dans les zones de traitement. Quelle protection offre le NXS00125 ? Il répond à IP54 et NEMA12, adapté pour le montage à l'extérieur des salles de contrôle propres.
Les cartes de circuit revêtues conformes augmentent la fiabilité dans les atmosphères corrosives. Les PCB vernis résistent à l'humidité, aux vapeurs chimiques et aux contaminants atmosphériques, réduisant les défauts de glissement. Cela prolonge la durée de vie dans les eaux usées, la transformation des aliments et les usines chimiques.
Le contrôle vectoriel sans capteur permet une régulation de vitesse de ±0,5 % sans encodeur. Le mode vectoriel en boucle ouverte maintient la vitesse à 0,5% du RPM nominal sous charge changeante, éliminant le coût et la complexité d'installation de la rétroaction de l'encodeur externe.
L'expansion modulaire d'E/S et de bus de terrain s'adapte aux réseaux d'usines. L'unité fournit cinq emplacements d'option. La configuration standard A-base fournit 6 entrées numériques, 2 entrées analogiques, 1 sortie analogique et 1 sortie numérique. Les cartes de bus de terrain pour PROFIBUS DP, Modbus/TCP et CANopen s'installent dans des emplacements dédiés pour l'intégration avec les systèmes de contrôle à l'échelle de l'usine.
Applications
Contrôle de la pompe dans les installations d'eau et d'eaux usées: Correspond à la vitesse de la pompe centrifuge à la demande de flux. Le fonctionnement de la vitesse de base de 5% à 150% avec contrôle vectoriel maintient la précision de la consigne de pression, offrant une réduction d'énergie de 30% à 50% à des débits réduits.
Régulation du ventilateur et du ventilateur dans les systèmes HVAC: Ajuste la vitesse du ventilateur en fonction de la température, de la pression ou du CO ₂ signaux. La gamme de sortie de 0 à 320 Hz prend en charge les souffleurs à grande vitesse, et le boîtier IP54 permet l'installation dans la pièce mécanique sans protection supplémentaire.
Conveyor drives in material handling: Lise l'accélération et la décélération avec des temps de rampe réglables de 0,1 à 3000 secondes. Le couple de démarrage de 200% surmonte les frottements statiques sur les ceintures chargées sans nécessiter un moteur ou un entraînement plus grands.
Mélangeurs et agitateurs dans la transformation alimentaire et chimique: Fournit un couple de surcharge de 200% pour le mélange de produits visqueux. Le chopper de frein intégré, combiné avec une résistance externe, arrête de mélanger rapidement les palettes pour le changement de lot, réduisant le temps de cycle inter-lot.
Contrôle du compresseur industriel: maintient une pression de décharge constante grâce à la régulation PID interne. La résolution de fréquence de 0,01 Hz permet un ajustement précis de la vitesse du moteur pour les compresseurs à roulement et à vis.
Elevateur et levage vertical: Gére les charges de révision avec la capacité de freinage intégrée de freinage et de freinage à flux, qui fournit jusqu'à 30% de couple de freinage sans résistance externe.
De plus, Beijing Zhongping Technology fournit la gamme complète d'entraînements VACON NXS pour couvrir les besoins en puissance des applications fractionnelles aux applications à haute puissance. Outre le NXS00125-A5H1SSV-A1A2000000 présenté dans cet article, nous stockons et livrons des modèles tels que NXS00035-A5H1SSV-A1A2000000,NXS00045-A5H1SSV-A1A2000000,NXS00055-A5H1SSV-A1A2000000,NXS00075-A5H1SSV-A1A2000000,NXS00095-A5H1SSV-A1A2000000,NXS00125-A5H1SSV-A1A2000000,NXS00165-A5H1SSV-A1A2000000,NXS00225-A5H1SSV-A1A2000000,NXS00315-A5H1SSV-A1A2000000,NXS00385-A5H1SSV-A1A2000000,NXS00455-A5H1SSV-A1A2000000,NXS00615-A5H1SSV-A1A2000000, Les prix varient d'environ 960 à 1 240 USD, bien que le coût réel fluctue avec les taux de change, les tarifs et les ajustements d'usine - contactez Beijing Zhongping Technology directement pour un devis actuel.
Guide de sélection
Applications appropriées :
Pompes et ventilateurs où le contrôle du couple variable et une surcharge nominale de 110 % sont compatibles avec des cycles de travail continus à 5,5 kW ou moins
Conveyeurs, mélangeurs et ascenseurs nécessitant un couple de départ de 200% et une capacité de freinage dynamique
Installations dans des environnements poussiéreux ou humides où le boîtier IP54/NEMA12 permet un placement direct sans armoires supplémentaires
Rénovation et expansion des systèmes VACON NXS existants, maintien de la forme, de l'ajustement et de la compatibilité fonctionnelle
Non recommandé pour:
Alimentations monophasiques. Ce VFD nécessite une entrée triphase 380-500 VAC. Pour les applications d'entrée monophasiques, sélectionnez un entraînement nominal pour l'alimentation monophasique et la tension appropriée.
Zones de lavage ou d'immersion à haute pression nécessitant IP66 ou NEMA 4X. Sélectionnez un entraînement fermé en acier inoxydable avec une protection contre l'entrée plus élevée pour ces conditions.
Fonctionnement continu au-dessus de 50°C ambiant sans dération. Si la température ambiante dépasse 50°C, réduisez le courant de sortie de 2,5% par 1°C ou passez à un modèle de puissance supérieure.
FAQ (questions fréquentes)
1.Quelles sont les dimensions et le poids du NXS00125-A5H1SSV-A1A2000000?
L'entraînement mesure 128 mm de large, 292 mm de haut et 190 mm de profondeur avec un poids net de 5 kg.
2.Quel est le délai de livraison pour ce VFD?
Le délai de livraison standard est de 4 à 6 semaines à partir de l'usine. Les unités avec des modules de bus de terrain optionnels peuvent nécessiter jusqu'à 8 semaines. Nous maintenons un stock régional de configurations communes VACON NXS pour une expédition accélérée.
3.Est ce moteur AC à couple élevé en stock pour l'expédition immédiate?
La disponibilité varie selon la configuration. Nous vérifions l'inventaire actuel au moment du devis et fournissons une date d'expédition confirmée dans un jour ouvrable.
4.Quelles certifications détient le NXS00125-A5H1SSV-A1A2000000?
L'unité porte CE, UL, cUL, RCM, EAC, KC et approbations ukrainiennes, répondant aux directives applicables pour la basse tension, la compatibilité électromagnétique et la sécurité.
5.Combien coûte le NXS00125-A5H1SSV-A1A2000000 ?
Le NXS00125-A5H1SSV-A1A2000000 varie généralement de 1 800 à 2 800 USD en fonction de la configuration et de la quantité. Les prix fluctuent en raison des taux de change, des tarifs et des ajustements d'usine. Pour un devis précis avec les prix actuels et les frais d'expédition, contactez Beijing Zhongping Technology directement.
6.Quelles conditions de paiement acceptez-vous pour l'achat d'entraînements à fréquence variable?
Nous acceptons virement bancaire (T / T) et lettre de crédit irrévocable (L / C). Pour les comptes d'entreprise qualifiés avec des antécédents de crédit établis, Beijing Zhongping Technology offre 30 conditions de paiement nettes lors de l'approbation du crédit.
7.Comment puis-je installer le NXS00125-A5H1SSV-A1A2000000 et quelles options de montage sont disponibles?
L'entraînement est monté sur un mur ou un panneau en utilisant quatre points de fixation. L'installation ne nécessite pas d'outils spéciaux au-delà de l'équipement électrique standard. Les dégagements de 100 mm au-dessus et au-dessous, et 20 mm sur les côtés, assurent un flux d'air de refroidissement adéquat.
8.Quelle est la période de garantie et la politique de retour pour ce lecteur?
Nous offrons une garantie standard du fabricant de 12 à 18 mois à compter de la date d'expédition. Les retours nécessitent une autorisation préalable et sont soumis à des conditions de reconstitution. Beijing Zhongping Technology traite les demandes de RMA et fournit la documentation d'expédition de retour dans les 48 heures ouvrables.
9.Est-ce que le NXS00125-A5H1SSV-A1A2000000 a cessé de fonctionner ou puis-je toujours le commander?
La famille VACON NXS reste active sans préavis de cessation. Ce modèle est entièrement pris en charge avec les pièces détachées, la documentation technique et les mises à jour du firmware via VACON et les distributeurs autorisés.
10.Quelles considérations douanières et de droits d'importation s'appliquent lors de l'importation de ce VFD à usage général?
Les entraînements à fréquence variable sont généralement classés sous HTSUS 8504.40. Les expéditions sont expédiées selon les Incoterms CPT ou comme convenu. Les droits d'importation, les droits de douane et la TVA ou la TPS applicables sont payables par l'acheteur à destination. Beijing Zhongping Technology fournit des factures commerciales, des listes d'emballage et des certificats d'origine pour toutes les commandes d'exportation.
