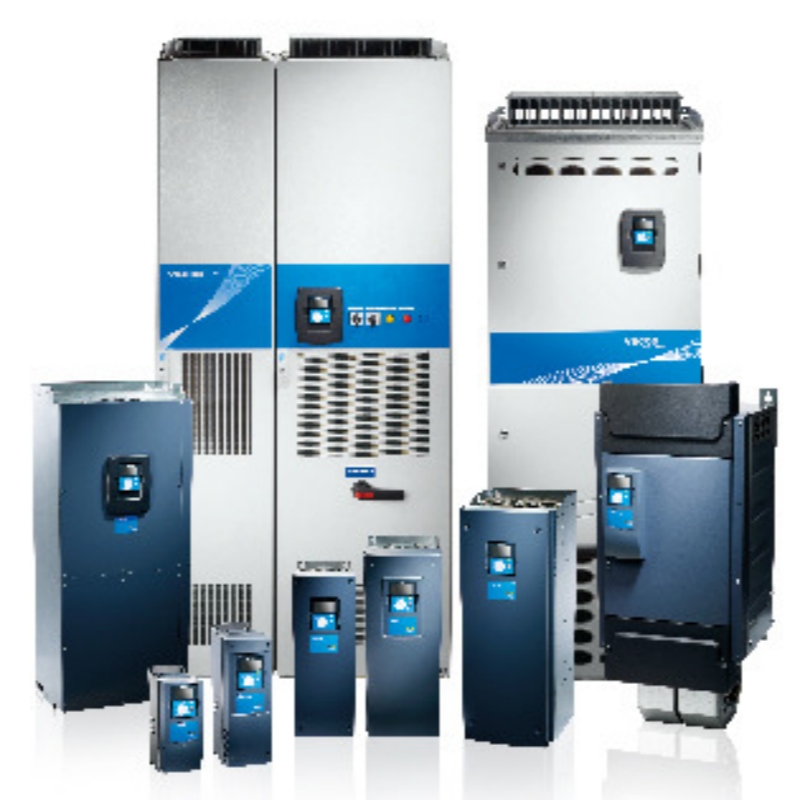

VACON NXS03855-A2L0SSB-A1A2000000 est un contrôleur de vitesse de moteur et d'entraînement alternatif industriel lourd. Nommé 385 A à 380-500 VAC, il entraîne des moteurs à induction et à aimant permanent dans les grues, les compresseurs et les convoyeurs. Il offre une surcharge de 150 % pendant 60 s et prend en charge le contrôle vectoriel en boucle ouverte/fermée.
Qu'est-ce qu'un entraînement AC industriel lourd?
Un entraînement alternatif industriel lourd est un entraînement à fréquence variable conçu pour des applications nécessitant un couple de démarrage élevé, une capacité de surcharge soutenue et une gestion thermique robuste lors du contrôle de moteurs alternatifs triphasés. Ces entraînements sont classés en fonction de la surcharge nominale - le mode lourd (HD) fournit généralement 150% du courant nominal pendant 60 secondes - et sont conçus pour les machines à couple constant telles que les extrudeuses, les mélangeurs et les équipements de levage.
Le VACON NXS03855 fait partie de la série Vacon NXS, positionné pour des environnements industriels exigeants où un contrôle fiable du moteur, une atténuation des harmoniques et une intégration flexible du bus de terrain sont nécessaires. Il fournit à la fois un contrôle vectoriel en boucle ouverte et un contrôle vectoriel en boucle fermée (avec une interface encodeur optionnelle) pour les applications exigeant une régulation précise de la vitesse.
Spécifications clés
Plage de tension d'entrée: 380 à 500 VAC, 3 phases, 50/60 Hz
Courant nominal de sortie (lourd): 385 A
Capacité de surcharge: 150% pour 60 s, 200% pour 2 s (par fiche de données du fabricant)
Puissance nominale du moteur (typique, 400 V): 250 kW
Plage de fréquences de sortie: 0 à 320 Hz
Méthodes de contrôle: V / f, vecteur à boucle ouverte, vecteur à boucle fermée (avec carte encodeur facultative)
Précision de contrôle de vitesse (vecteur à boucle fermée): ± 0,01% de la vitesse nominale (avec rétroaction de l'encodeur)
Temps de réponse du couple: amp; lt;5 ms (mode vectoriel)
Classe de protection de l'enceinte: IP21 (standard), IP54 (avec kit facultatif)
Température de fonctionnement ambiante: -10°C à +50°C (dératant au-dessus de 40°C)
Humidité relative: 5% à 95% sans condensation
Conformité CEM:EN 61800-3 Catégorie C3 (environnement industriel)
Approbations: CE, cULus, RCM
Montage: Montage de cabinet ou montage de bride (facultatif)
Dimensions (IP21 standard, L x H x D): 444 mm x 1015 mm x 356 mm (approximatif, par dessin du fabricant)
Poids: 100 kg (approximatif, par fiche de données)
Communication de bus de champ: prend en charge PROFIBUS DP, DeviceNet, CANopen, Modbus RTU, Ethernet / IP via des cartes d'option plug-in
Points saillants techniques
Une surcharge de 150 % pendant 60 secondes permet de remplacer directement les anciens entraînements à courant continu sans dérapage du moteur. Cette capacité supporte les charges à haute inertie de démarrage à froid courantes dans les concasseurs et les centrifugeuses.
L'étouffement DC intégré réduit la distorsion totale du courant harmonique (THDi) à moins de 40% à pleine charge. L'étranglement est intégré dans l'enceinte d'entraînement, éliminant les réacteurs de ligne externe et réduisant les besoins en espace de panneau.
Un ingénieur peut se demander: Est-ce que ce moteur peut faire fonctionner des moteurs avec de longues longueurs de câbles? La réponse est oui - l'onduleur utilise un modèle de moteur adaptatif et un filtrage dU / dt, permettant des longueurs de câbles de moteur allant jusqu'à 300 m avec des câbles non blindés standard, selon les lignes directrices de compatibilité des moteurs Vacon.
L'algorithme d'optimisation automatique de l'énergie réduit le flux du moteur à des charges légères, offrant jusqu'à 5% d'économies d'énergie supplémentaires dans les applications de ventilateurs et de pompes à couple variable.
Les cartes de circuit revêtues conformes (option A2 dans le code du produit) offrent une protection étendue contre les gaz corrosifs et l'humidité, répondant à la classification environnementale IEC 60721-3-3 3C2 pour les atmosphères chimiques difficiles.
Applications
Grues et élévateurs aériens: Fournit un couple de démarrage de 200% à vitesse zéro en utilisant le contrôle vectoriel en boucle fermée avec rétroaction de l'encodeur. La fonction anti-balançage minimise l'oscillation de charge pendant la traversée, réduisant la contrainte mécanique jusqu'à 30%.
Compresseurs rotatifs: maintient la pression d'air constante via le contrôle PID avec une précision à l'état stable de ± 0,5%. L'optimisateur d'énergie intégré réduit la consommation d'énergie de 7 à 10 % par rapport à la régulation mécanique du déchargeur.
Conveyeurs à bande: permet des séquences de démarrage et d'arrêt douces pour limiter la tension de la bande et prolonger la durée de vie du roulement à ralenti. La détection de surcharge protège contre le matériel bloqué sans déclenchement de nuisance.
Mélangeurs et extrudeuses industriels: manipule 150% de couple pendant jusqu'à 60 s lors du démarrage par lots avec des matériaux à haute viscosité. La fonction de saut de fréquence contourne les points de résonance mécanique pour protéger les boîtes de vitesses.
Centrifugeuses et séparateurs : accélère les tambours à haute inertie dans des temps de rampe configurables. Le freinage à injection continue dissipe l'énergie de rotation sans nécessiter de résistances de freinage externes pour les applications à charge modérée.
Guide de sélection
Convient aux réseaux d'alimentation triphases 380-500 VAC fonctionnant sur des machines à couple constant lourdes avec des puissances d'arbre moteur allant jusqu'à 250 kW (à 400 V).
Choix correct lorsque l'application nécessite 150% de débit courant pour des démarrages fréquents, des inversions ou des charges de choc, typiques dans les lignes de laminage d'acier et les convoyeurs miniers.
Convient pour les installations d'armoires avec ventilation à air forcé disponible. La classification IP21 exige que l'entraînement soit monté à l'intérieur d'un armoire de commande avec air de refroidissement filtré.
Non recommandé pour les systèmes d'alimentation 690 VAC. Sélectionnez la variante 690 V à 6 impulsions de la même série NXS ou utilisez un cadre d'entraînement NXP pour les applications lourdes de 690 V.
Ne convient pas pour la puissance d'entrée monophasique ou les charges moteurs inférieures à 160 kW où un entraînement à courant inférieur de la gamme NXL ou NXC offre un meilleur rapport coût-performance.
Évitez d'utiliser avec des câbles de moteur non blindés de plus de 300 m à moins que des filtres de sortie ne soient ajoutés. La capacité excessive du câble peut dégrader les performances de contrôle vectoriel et déclencher des défaillances de surcourant.
FAQ (questions fréquentes)
1.Quels sont le poids et les dimensions de VACON NXS03855-A2L0SSB-A1A2000000?
L'unité standard IP21 mesure environ 444 mm de largeur, 1015 mm de hauteur et 356 mm de profondeur avec un poids d'environ 100 kg. Les dessins dimensionnels exacts et le poids d'expédition sont fournis par Beijing Zhongping Technology sur demande de devis.
2.Combien coûte VACON NXS03855 ? Quelle est la gamme de prix?
Le VACON NXS03855-A2L0SSB-A1A2000000 varie généralement de 12 000 à 18 000 USD en fonction des options installées, de la quantité et de la distribution régionale. Les prix fluctuent en raison des taux de change, des tarifs et des ajustements d'usine. Pour un devis précis, contactez Beijing Zhongping Technology directement.
3.Quel est le délai de livraison ou le délai de livraison pour le VACON NXS03855?
Nous détenons le stock de sécurité du VACON NXS03855 chez Beijing Zhongping Technology, permettant l'expédition dans les 3 à 5 jours ouvrables pour les configurations standard. Le délai de livraison en usine pour les codes d'options non-stock est de 6 à 8 semaines à partir de la production VACON.
Le VACON NXS03855-A2L0SSB-A1A2000000 est-il en stock?
Oui, Beijing Zhongping Technology stocke ce lecteur dans notre entrepôt de Shanghai. La disponibilité actuelle des stocks est confirmée avec le placement de la commande, et nous fournissons l'expédition le même jour pour les commandes reçues avant 14:00 CST.
5.Quelles conditions de paiement acceptez-vous pour acheter le VACON NXS03855?
Nous acceptons T / T (virement bancaire), L / C irrévocable à vue et les grandes plateformes commerciales. Pour les acheteurs d'entreprises qualifiés, Beijing Zhongping Technology offre 30 termes nets soumis à une évaluation de crédit.
6.Quelle protection de boîtier nécessite généralement un entraînement AC industriel lourd?
Les entraînements lourds standard sont livrés avec protection IP21/IP20 pour le montage en armoire. Pour les environnements poussiéreux ou humides, un kit de mise à niveau IP54 comprend un boîtier scellé et des plaques de glande de câble. Les unités qui subissent des lavages fréquents nécessitent un armoire externe NEMA 4X.
7.Quelle est la différence entre les valeurs d'entraînement AC lourd et normal?
La classification (HD) lourde spécifie une surcharge de 150% pendant 60 secondes, adaptée aux charges de couple constant. Le service normal (ND) spécifie une surcharge de 110 à 120% pendant 60 secondes, destinée aux charges à couple variable telles que les ventilateurs centrifuges et les pompes. Le même cadre d'entraînement peut être affecté à l'une ou l'autre fonction en configurant le courant nominal du moteur dans le menu de configuration.
8.Comment puis-je dimensionner un contrôleur de vitesse du moteur pour une application de compresseur ou de grue?
Sélectionnez un lecteur avec un courant nominal HD égal ou supérieur au courant à pleine charge du moteur. Facteur de dération d'altitude - au-dessus de 1000 m, réduisez le courant de sortie de 1% par 100 m. Appliquez toujours le facteur de service si le moteur fonctionne en continu à plus de 90% de charge.
9.Quelle est la période de garantie pour les entraînements Vacon comme le NXS03855?
Nous offrons une garantie de 2 ans à compter de la date d'expédition pour les défauts de fabrication. Beijing Zhongping Technology offre un plan de garantie prolongée de 5 ans avec une inspection annuelle de maintenance préventive incluse.
10.Quelles sont les exigences de dédouanement et de documentation d'importation pour un entraînement AC industriel expédié à l'international?
Toutes les expéditions internationales comprennent la facture commerciale, la liste d'emballage et un certificat d'origine. Le code HTSUS pour cette classe d'équipement est 8504.40.4020. Nous expédions sous Incoterms CPT; Les droits d’importation et la TVA sont de la responsabilité de l’acheteur et payables au port de destination.
En plus du NXS03855 détaillé ci-dessus, nous fournissons une famille complète d'entraînements alternatifs industriels Vacon NXS lourds couvrant une large enveloppe de puissance. Tous les modèles énumérés fonctionnent dans les limites de performance suivantes :
Puissance de surcharge légère: 200-400 kW
Courant continu de surcharge légère: 385-730 A
Puissance de surcharge lourde: 160–355 kW
Courant continu de surcharge lourde: 300-650 A
Les modèles disponibles de Beijing Zhongping Technology incluent:
NXS03855-A2L0SSB-A1A2000000
NXS04605-A2L0SSB-A1A2000000
NXS05205-A2L0SSB-A1A2000000
NXS05905-A2L0SSB-A1A2000000
NXS06505-A2L0SSB-A1A2000000
NXS07305-A2L0SSB-A1A2000000
