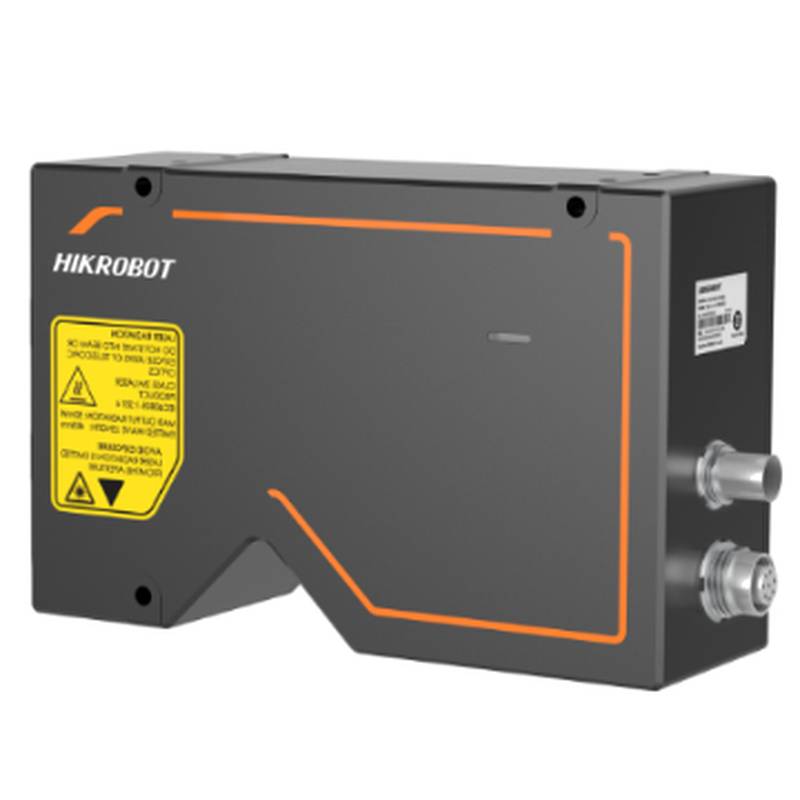

Le HIKROBOT MV-DP2050-01P V2.0 est un profilomètre laser 3D haute performance et un scanner conçu pour des applications de mesure de précision dans divers domaines de l'automatisation industrielle. Ce scanner laser 3D avancé utilise la technologie de triangulation laser pour capturer des données détaillées du nuage de points, des images de profondeur et des images d'intensité avec une précision au niveau du micromètre en temps réel. Sa conception robuste et ses algorithmes sophistiqués en font un outil indispensable pour le contrôle de qualité, l'inspection dimensionnelle et la détection des défauts.
Le MV-DP2050-01P V2.0 est conçu avec un nombre de points de profil unique de 3200, assurant un haut niveau de détail dans ses mesures. Il dispose d'une distance de référence de 47 mm et d'une plage de mesure de l'axe X de 30,5 mm à l'extrémité proche, de 31,5 mm à la distance de référence et de 32,5 mm à l'extrémité éloignée. La plage de mesure de l'axe Z est de 6 mm, avec une résolution de l'axe Z comprise entre 1,58 et 1,74 μm et une répétibilité de l'axe Z de 0,41 μm. Le capteur dispose d'une linéarité exceptionnelle de l'axe Z de ±0,01% de RM et d'un intervalle de données de contour allant de 9,9 à 10,4 μm. Son débit d'images de balayage peut atteindre entre 3,3 kHz et un impressionnant 23,9 kHz en mode haut débit d'images, permettant une acquisition rapide de données. Les types de sortie de données comprennent des images brutes, des données de profil, des cartes de profondeur et des cartes de luminosité. L'appareil prend en charge les modes de déclenchement doux et dur, y compris le déclenchement différentiel de l'encodeur. Pour la sécurité laser, il fonctionne à la classe 3R, avec une longueur d'onde laser de 405 nm, utilisant une lumière bleue fine ultra-uniforme pour une extraction de contour précise.
En termes de caractéristiques électriques, le MV-DP2050-01P V2.0 est équipé d'une interface Gigabit Ethernet, également compatible avec Fast Ethernet (100 Mbit/s). L'alimentation et les E/S sont gérées par un connecteur M12 à 12 broches, fournissant deux entrées isolées par optocoupleur (ligne 0/9), deux entrées de signal différentiel (ligne 3/6) et une sortie de signal différentiel (ligne 1). Il fonctionne sur une alimentation 24 VDC, avec une consommation d'énergie typique de 15,2 W à 24 VDC. L'unité a des dimensions physiques de 155,5 mm × 101 mm × 53,5 mm et pèse environ 992 g. Sa construction robuste garantit une protection IP67, ce qui la rend adaptée à des environnements industriels difficiles. La plage de température de fonctionnement est de 0 à 45°C, avec une plage de température de stockage de -30 à 80°C. Il peut fonctionner dans des niveaux d'humidité de 20% à 85% RH (non condensant). Le capteur est compatible avec le logiciel 3DMVS/VM3D et d'autres logiciels tiers, et prend en charge les systèmes d'exploitation Windows 7/10 32/64 bits et Windows 11 64 bits, nécessitant un minimum de 8 Go de RAM et un processeur i5.
Le HIKROBOT MV-DP2050-01P V2.0 est largement utilisé dans les industries exigeant une haute précision et fiabilité. Ses capacités sont particulièrement précieuses dans la fabrication d'électronique grand public, de batteries au lithium et de cartes de circuits imprimés (PCB), où des détails complexes et des dimensions précises sont essentiels. Par exemple, dans la fabrication d'électronique grand public, il aide à inspecter les composants et à assurer la qualité de pièces complexes telles que les fentes pour cartes de téléphone mobile et les modules de caméra, où la mesure de l'étape et de la planéité est cruciale. Dans l'industrie automobile, il contribue à la mesure précise des dimensions des accessoires et à la détection des défauts mineurs sur les pièces. La série DP2000, à laquelle appartient le MV-DP2050-01P V2.0, est connue pour ses 3200 points/profil et ses vitesses de balayage de 1,7 à 23,9 kHz, ce qui la rend adaptée aux applications nécessitant un profilage de surface détaillé.
D'autres modèles de la série HIKROBOT DP2000 et des lignes de caméras 3D connexes, tels que les MV-DP2060-01P V2.0, MV-DP2061-01P V2.0, MV-DP2062-01P V2.0, MV-DP2080-01P V2.0, MV-DP2120-01P V2.0, MV-DP2140-01P V2.0, MV-DP2240-01P V2.0, MV-DP2240-03P V2.0, MV-DP2470-01P V2.0, MV-DP2470-03P V2.0, MV-DP2900-03P V2.0, MV-DP2060-01D V2.0 et MV-DP2120-01D V2.0, offrent une gamme de spécifications pour répondre à divers besoins d'application, des champs de vue moyens à grands et des plages de mesure variables et des vitesses de balayage. Par exemple, le MV-DP2060-01P offre 2048 points de données/profil avec une fréquence d'images de balayage de 700 Hz à 10 KHz.
Questions fréquemment posées (FAQ):
Q : Quelles industries peuvent bénéficier du HIKROBOT MV-DP2050-01P V2.0 ?
R: Le MV-DP2050-01P V2.0 est très bénéfique pour les industries nécessitant une mesure 3D sans contact de haute précision, y compris l'électronique grand public, les batteries au lithium, les PCB et la fabrication automobile.
Q: Comment le MV-DP2050-01P V2.0 atteint-il sa haute précision?
R: Il atteint une haute précision grâce à sa mesure de triangulation laser avancée, un laser bleu fin ultra-uniforme de 405 nm, une lentille à grand iris personnalisée pour une résolution MTF élevée et des algorithmes de traitement d'image sophistiqués, y compris le traitement de super-résolution sous-pixel, ce qui entraîne une précision au niveau du submicron.
Q: Quelles conditions environnementales peut résister le MV-DP2050-01P V2.0 ?
R: Le capteur a une protection IP67, une plage de température de fonctionnement de 0 à 45 ° C, et peut fonctionner dans des niveaux d'humidité de 20% à 85% RH (sans condensation), ce qui le rend robuste pour les environnements industriels.
Q: Quels sont les principaux avantages de l'utilisation d'un profilomètre laser 3D comme le MV-DP2050-01P V2.0 par rapport aux méthodes d'inspection 2D traditionnelles?
R: Le MV-DP2050-01P V2.0 fournit des données 3D complètes, permettant la détection d'irrégularités de surface, de différences de hauteur et de caractéristiques géométriques complexes invisibles aux méthodes 2D, ce qui conduit à un contrôle de qualité plus approfondi et à l'identification des défauts.
Q: Le MV-DP2050-01P V2.0 est-il compatible avec les logiciels industriels standard ?
R: Oui, il est compatible avec le logiciel 3DMVS/VM3D et d'autres logiciels tiers, et adhère au protocole GigE Vision V2.0 et à la norme GenICam, assurant des capacités d'intégration étendues.
Q: Quelle est la vitesse d'acquisition et de traitement des données de cet appareil?
R: La fréquence d'images de balayage peut atteindre jusqu'à 23,9 kHz, et l'unité de traitement haute vitesse intégrée permet des vitesses de traitement maximales, facilitant l'acquisition et l'analyse des données en temps réel.
