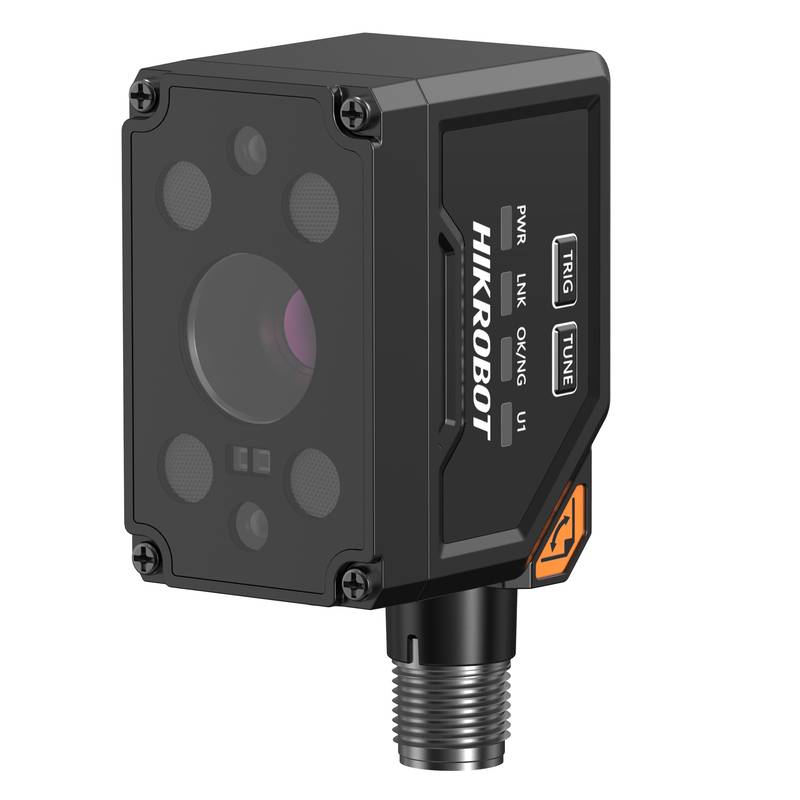

Le HIKROBOT MV-SC2023XM-05M-WBN est un capteur d'automatisation industrielle haute performance conçu pour les applications de vision automatique sophistiquées. Ce capteur de vision, doté d'une résolution de 2,4 mégapixels et d'un objectif de 5 mm avec mise au point électrique, est conçu pour offrir des capacités d'inspection précises et fiables dans des environnements industriels exigeants. C'est un élément clé pour les intégrateurs de systèmes et les ingénieurs qui recherchent des solutions robustes pour le contrôle de la qualité, l'orientation et les tâches de mesure. Le MV-SC2023XM-05M-WBN excelle en tant que l'un des principaux capteurs de vision sur le marché, offrant des fonctionnalités avancées qui améliorent considérablement les processus d'automatisation.
Spécifications et caractéristiques clés:
Modèle: MV-SC2023XM-05M-WBN Résolution: 1920 × 1280 pixels Type de capteur: CMOS avec obturateur global Taille du pixel: 2,2 μm × 2,2 μm Format optique: 1/3,52" Fraise d'image: Jusqu'à 75 fps Gain: 0 dB à 48 dB Temps d'exposition: 36 μs à 100 ms Format de pixel: Mono 8 Couleur: Noir et blanc Montage de l'objectif: M12-Montage avec réglage mécanique de la mise au point Longueur focale: 5 mm Couverture de l'objectif: Transparente, avec options pour les filtres semi-polarisés ou pleinement polarisés Éclairage: LED blanche intégrée, avec des modules de lumière rouge, bleu, infrarouge, ultraviolet ou double rouge/bleu en option Réticle: Deux LED vertes pour viser Indicateurs: PWR (puissance), LNK (réseau), OK/NG (affichage des résultats), U1 (défini par l'utilisateur) Dimensions:
* Angle plat: 72,7 mm × 31,5 mm × 41 mm
* Angle droit: 51,5 mm × 31,5 mm × 61 mm Poids: 118 g Protection contre les entrées: IP65 Température de fonctionnement: 0 ~ 50°C Température de stockage: -30 ~ 70°C Humidité de fonctionnement: 20% ~ 95% RH (sans condensation) Résistance aux vibrations: Conforme aux normes IEC 60068-2-6:2007 Résistance aux chocs: Conforme aux normes IEC 60068-2-27:2008 Interface de données: Ethernet rapide (100 Mbit/s) E/S numérique: connecteur M12 à 17 broches fournissant alimentation et E/S: 2 entrées isolées (ligne 0/1), 2 sorties isolées (ligne 2/3), 1 RS-232. Prend en charge le déclenchement du dispositif via le bouton latéral. Alimentation: 24 VDC Consommation d'énergie: Moyenne: 5 W @ 24 VDC (avec lumière intégrée activée); Maximum: 12 W @ 24 VDC (avec lumière intégrée activée) Logiciel: SCMVS Certifications: CE, KC
Outils et capacités de vision avancés :
Le MV-SC2023XM-05M-WBN est équipé d'une suite complète d'outils de vision conçus pour relever un large éventail de défis d'inspection. Ces outils permettent une analyse sophistiquée pour la mesure, le comptage, l'identification, la détection de présence et la détection de défauts.
Outils de mesure: Point-à-Point, Point-à-Ligne, Contraste, Zone d'échelle de gris, Pas, Largeur, Intensité moyenne, Angle de ligne à ligne, Diamètre, Angle de ligne. Outils de comptage: Comptage de blobs, Comptage de bords, Comptage de contours, Comptage de motifs. Outils de reconnaissance: lecture de code, reconnaissance de type, reconnaissance de caractères. Détection de présence/absence: présence/absence de blob, présence/absence de bord, présence/absence de contour, présence/absence de motif, jugement d'anomalie, présence/absence de cercle, présence/absence de ligne. Logique et contrôle : calcul des variables, contrôle des branches, jugement logique, formatage des données, jugement conditionnel, comparaison des caractères, jugement combiné. Outils de positionnement: Conversion d'étalonnage, Alignement de point unique, Correction de point unique, Capture de point unique, Conversion d'unité, Correction de position. Outils de défaut: détection d'anomalies.
Le capteur prend en charge l'importation et l'exportation de jusqu'à 16 configurations (schémas) distinctes, chacune pouvant accueillir jusqu'à 40 modules individuels, offrant une grande flexibilité pour les applications complexes.
Protocoles de communication :
L'intégration transparente dans les réseaux industriels existants est facilitée par un large éventail de protocoles de communication pris en charge, y compris RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS et Keyence KV.
Environnement opérationnel et durabilité :
Conçu pour un fonctionnement industriel robuste, le MV-SC2023XM-05M-WBN bénéficie d'une classification IP65, assurant une protection contre l'entrée de poussière et d'eau. Sa plage de température de fonctionnement de 0 à 50°C, combinée à une haute résistance aux vibrations et aux chocs selon les normes IEC, le rend adapté à des environnements de fabrication difficiles. Le couvercle intégré de lentille transparente peut être complété en option par des filtres semi-polarisés ou totalement polarisés pour des besoins optiques spécifiques.
Applications et avantages spécifiques à la scène :
Ce capteur de vision est particulièrement adapté pour des applications exigeantes dans des industries telles que la fabrication électronique, la production automobile et l'emballage.
Assemblage électronique: Le MV-SC2023XM-05M-WBN peut assurer le placement précis des composants, vérifier la qualité des joints de soudure et inspecter les défauts de surface sur les PCB. Sa haute résolution et sa fréquence d'images permettent une inspection rapide et précise des détails fins, ce qui entraîne une augmentation des rendements de production et une réduction des erreurs d'assemblage. Fabrication automobile: Dans les lignes d'assemblage automobiles, il peut être utilisé pour la vérification des pièces, l'installation correcte des composants et les contrôles de qualité des produits finis. La robustesse et la flexibilité de communication du capteur permettent son intégration dans des lignes de production à haut débit où la fiabilité est primordiale. Emballage des aliments et des boissons: Pour les opérations d'emballage, le capteur peut effectuer la vérification des étiquettes, l'inspection du sceau, les contrôles du niveau de remplissage et détecter des objets étrangers, assurant l'intégrité du produit et la conformité aux normes de sécurité. Sa capacité à travailler avec diverses conditions d'éclairage et ses outils de mesure robustes aident à maintenir un contrôle de qualité cohérent.
Ligne de produits étendue:
HIKROBOT propose une série complète de capteurs de vision qui répondent à diverses exigences d'application. En plus du MV-SC2023XM-05M-WBN, les utilisateurs peuvent envisager des modèles tels que le MV-SC2023XM-12M-WBN et le MV-SC2023XM-16M-WBN, qui offrent différentes options d'objectifs. Les MV-SC2023XC-05M-WBN, MV-SC2023XC-12M-WBN et MV-SC2023XC-16M-WBN représentent des variantes avec des ensembles de caractéristiques spécifiques. Pour les applications nécessitant des facteurs de forme plus petits ou des résolutions différentes, le MV-SC2004EM-06S-WBN-Mini, MV-SC2004EM-08S-WBN, MV-SC2004EC-12S-WBN, MV-SC2004EC-08S-WBN, MV-SC2004EM-15S-WBN, MV-SC2004EM-12S-WBN, MV-SC2004EC-15S-WBN, MV-SC2016EM-06S-WBN-Mini, MV-SC2016EM-06S-WBN-S, MV-SC2016EM-08S-WBN, MV-SC2016EM-12S-WBN, MV-SC2016EM-12S-WBN Ces modèles offrent des variations de résolution, de type de capteur et de facteur de forme pour répondre aux besoins spécifiques d'intégration.
Questions fréquemment posées (FAQ):
Q : Le MV-SC2023XM-05M-WBN est-il compatible avec les réseaux Ethernet industriels standard ?
R: Oui, le capteur prend en charge plusieurs protocoles Ethernet industriels, y compris PROFINET, EtherNet / IP et Modbus TCP, assurant une grande compatibilité avec les systèmes de contrôle industriels communs.
Q : Quel niveau de précision peut-on attendre des outils de mesure de ce capteur de vision ?
R: La précision des outils de mesure dépend de facteurs tels que la sélection de la lentille, la distance de travail et la nature de l'objet à mesurer. Cependant, la résolution de 2,4 mégapixels et l'optique de haute qualité constituent la base de mesures très précises dans les milieux industriels.
Q: Comment fonctionne le MV-SC2023XM-05M-WBN dans des environnements avec des conditions d'éclairage variables?
R: Le capteur dispose de commandes réglables de gain et de temps d'exposition, ainsi que de support pour l'éclairage externe, ce qui lui permet de s'adapter à une large gamme de conditions d'éclairage pour des performances cohérentes.
Q: Quels sont les avantages d'utiliser le capteur CMOS d'obturateur global dans ce modèle?
R: Le capteur CMOS d'obturateur global capture simultanément des images entières, éliminant efficacement le flou et la distorsion du mouvement, ce qui est essentiel pour inspecter des objets ou des machines en mouvement rapide.
Q: Ce capteur de vision peut-il être utilisé pour des tâches simples de détection de présence/absence, ou est-il limité à des inspections complexes?
R: Le MV-SC2023XM-05M-WBN est polyvalent et peut être configuré pour une détection simple de présence/absence à l'aide de ses outils dédiés, ainsi que pour des tâches plus complexes telles que la lecture de code, la mesure et la détection d'anomalies.
Q: Quel est l'environnement de fonctionnement recommandé pour ce capteur en termes de température et d'humidité?
R: Le capteur est conçu pour fonctionner de manière fiable dans une plage de température de 0°C à 50°C et une plage d'humidité de 20% à 95% RH (sans condensation), ce qui le rend adapté à la plupart des environnements de plancher d'usine.
Q : En quoi le MV-SC2023XM-05M-WBN diffère-t-il des autres modèles de la série SC2000 ?
R : Tout en partageant une plateforme logicielle commune, les modèles tels que le MV-SC2023XM-12M-WBN et le MV-SC2023XM-16M-WBN offrent des objectifs à distance focale différents, répondant à des distances de travail et à des exigences de champ de vision différentes. D'autres variantes de série, telles que les séries MV-SC2004 et MV-SCB, peuvent offrir différentes résolutions, facteurs de forme ou types de capteurs.
Q: Quels sont les avantages des indicateurs LED intégrés sur le capteur?
R: Les indicateurs PWR, LNK, OK/NG et U1 fournissent une rétroaction visuelle immédiate sur l'état opérationnel du capteur, la connectivité réseau, les résultats d'inspection et les états définis par l'utilisateur, simplifiant le dépannage et la surveillance du système.
