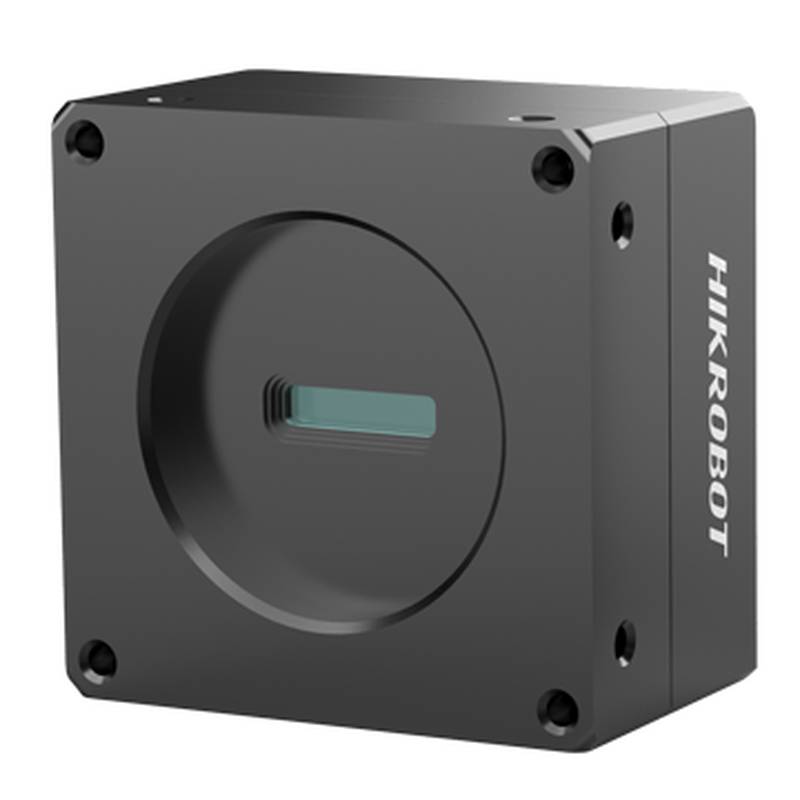

Le HIKROBOT MV-CL022-40GC est une caméra industrielle couleur GigE à balayage de ligne 2k de pointe, conçue pour les applications d'imagerie à haute vitesse et de haute précision. Exploitant une technologie avancée de capteur CMOS et le protocole robuste GigE Vision, cette caméra offre une qualité d'image exceptionnelle et un transfert de données fiable, ce qui en fait un outil indispensable pour les tâches exigeantes d'automatisation industrielle. Sa désignation en tant que caméra à balayage de ligne gige et caméra couleur à balayage de ligne souligne ses capacités principales dans la capture d'images couleur détaillées et haute fidélité dans des scénarios de mouvement continu. L'architecture de la caméra est optimisée pour la vitesse et la précision, lui permettant d'exceller dans les applications où la détection rapide des défauts, le contrôle qualité et la mesure précise sont primordiaux.
Spécifications du produit
Modèle : MV-CL022-40GC Type de capteur : CMOS Taille des pixels : 7 µm Résolution : 2048 × 2 Fréquence de ligne maximale : 32 kHz (Bayer 8/Bayer 10p/Bayer 12p/Mono), 828 kHz (Bayer 10/Bayer 12/YUV/Mono), 18 kHz (RGB 8/BGR 8) Plage dynamique : 60 dB Rapport signal/bruit (SNR) : 40 dB Gain : 0 dB à 7,9 dB Temps d'exposition : 2 µs à 10 ms Mode d'obturation : Prend en charge l'exposition automatique, manuelle, à touche unique et par largeur d'impulsion. Sortie couleur : Couleur Format de pixel : Mono 8/10/12, Bayer RG 8/10/10Packed/12/12Packed, YUV 422 Packed, YUV 422 (YUYV) Packed, RGB 8, BGR 8 Binning : Non pris en charge Miroir d'image : Prend en charge le miroir horizontal. Mode de déclenchement : Déclenchement externe, déclenchement interne. Mode de déclenchement externe : Déclenchement de ligne, déclenchement d'image, déclenchement de ligne + image. Interface de données : Gigabit Ethernet (1000Mbit/s), compatible avec Fast Ethernet (100Mbit/s). E/S numériques : Le connecteur P10 à 12 broches fournit l'alimentation et les E/S : 2 entrées différentielles (Line0, Line3), 2 sorties différentielles (Line1, Line4), 1 E/S configurable bidirectionnelle (Line2). Alimentation : 12 VDC, prend en charge le PoE (sauf pour les versions chauffantes). Consommation électrique typique : 4 W @ 12 VDC Monture d'objectif : M42*1.0, distance focale arrière du tirage 12 mm ; adaptable aux montures F, C et autres montures filetées via des bagues adaptatrices. Dimensions : 62 mm × 62 mm × 37,5 mm Poids : Environ 170 g Indice de protection IP : IP40 (lorsqu'il est correctement installé avec l'objectif et les câbles). Température de fonctionnement : 0 °C à 50 °C Température de stockage : -30 °C à 70 °C Humidité : 20% à 80% HR sans condensation. Logiciel : MVS ou logiciel tiers prenant en charge le protocole GigE Vision. Système d'exploitation : Windows XP/7/10/11 (32/64 bits), Linux (32/64 bits), macOS (64 bits). Protocole/Standard : GigE Vision V2.0, GenICam. Certifications : CE, RoHS, KC.
Capacités d'imagerie avancées et applications industrielles
Le HIKROBOT MV-CL022-40GC est conçu avec des capacités avancées de traitement d'image pour garantir une qualité d'image supérieure, même dans des conditions difficiles. Son capteur CMOS capture des images détaillées avec une plage dynamique de 60 dB et un SNR de 40 dB, offrant une différenciation claire entre les variations subtiles de couleur et de texture. La caméra prend en charge un large éventail de formats de pixels, y compris Bayer RG 8/10/12 pour une représentation fidèle des couleurs, et divers formats monochromes pour les applications exigeant un contraste élevé. Les modes d'obturation flexibles, y compris l'exposition automatique, manuelle et par largeur d'impulsion, permettent un contrôle précis de la capture d'image, minimisant le flou de mouvement dans les scénarios à haute vitesse.
L'intégration de fonctions de traitement d'image telles que la correction de champ plat (FFC), la correction Gamma et les tables de consultation (LUT) améliore encore l'uniformité et le contraste de l'image, en compensant les variations d'éclairage et les caractéristiques de l'objectif. Ces fonctionnalités sont essentielles pour des applications dans des secteurs tels que l'agroalimentaire, la pharmacie, la fabrication d'électronique et l'imprimerie, où une inspection visuelle constante et précise est cruciale pour l'assurance qualité.
Mode bande passante élevée et transfert de données
Une fonctionnalité clé du MV-CL022-40GC est sa prise en charge de GigE Vision V2.0 et du mode innovant Haute Bande Passante. Ce mode augmente considérablement la transmission de la fréquence de ligne, dépassant les limites conventionnelles de l'Ethernet Gigabit et atteignant un débit 1,5 à 2 fois supérieur. Cette capacité de transfert de données améliorée garantit que les données couleur à balayage de ligne haute résolution et haute vitesse peuvent être transmises sans goulots d'étranglement, permettant une analyse et un contrôle en temps réel dans des environnements industriels exigeants. L'interface Gigabit Ethernet, avec compatibilité descendante avec Fast Ethernet, offre une connectivité robuste et flexible.
Polyvalence et intégration industrielles
La conception compacte (62 mm × 62 mm × 37,5 mm) et l'indice de protection IP40 du MV-CL022-40GC le rendent adapté à l'intégration dans divers environnements industriels, y compris ceux soumis à des contraintes d'espace ou à une exposition environnementale modérée. La monture d'objectif M42, avec une distance focale arrière du tirage de 12 mm, offre une large compatibilité avec un large éventail d'objectifs, qui peut être étendue grâce à des bagues adaptatrices pour les montures F, C et autres types de filetages. Cette polyvalence permet une configuration optique optimale adaptée aux exigences spécifiques de l'application.
Les capacités d'E/S numériques de la caméra, fournies via un connecteur P10 à 12 broches, permettent une intégration transparente avec d'autres équipements d'automatisation, permettant un déclenchement et un contrôle synchronisés des appareils externes. La prise en charge des déclencheurs externes et internes, y compris les déclencheurs de ligne, d'image et combinés, offre des options de synchronisation flexibles pour divers besoins opérationnels.
Modèles comparables et aperçu de la série
HIKROBOT propose une gamme complète de caméras à balayage de ligne de la série CL, répondant à diverses exigences de résolution et d'interface. Bien que le MV-CL022-40GC soit un modèle phare, d'autres caméras notables de la série comprennent :
MV-CL022-91GC : Une caméra couleur GigE à balayage de ligne 2K similaire. MV-CL024-91GC : Une caméra à balayage de ligne 2K avec des fonctionnalités améliorées pour l'inspection à haute vitesse. MV-CL042-91GC : Une caméra couleur GigE à balayage de ligne 4K offrant une résolution plus élevée. MV-CL042-91GC-PL : Une variante de la caméra 4K, potentiellement avec des options d'interface différentes. MV-CL042-91GC-V2 : Une version mise à jour de la caméra couleur à balayage de ligne 4K. MV-CL042-91FC : Une caméra couleur à balayage de ligne 4K, probablement avec des différences d'interface ou de fonctionnalités spécifiques. MV-CL044-91NC : Une caméra couleur à balayage de ligne 4K avec un capteur à 3 lignes, offrant des capacités de capture de données accrues. MV-CL083-92CC : Une caméra couleur à balayage de ligne Camera Link 8K pour les applications nécessitant une résolution extrêmement élevée. MV-CL084-B1NC : Une caméra couleur GigE à balayage de ligne 8K. MV-CL166-91F2C : Une caméra couleur à balayage de ligne 16K, représentant la plus haute résolution de cette série pour une imagerie ultra-détaillée.
Ces modèles démontrent collectivement l'engagement de HIKROBOT à fournir une solution évolutive pour les besoins de la vision industrielle, des tâches d'inspection de base aux applications hautement spécialisées à haute résolution.
Scénarios industriels appropriés
Le HIKROBOT MV-CL022-40GC est exceptionnellement bien adapté à une variété de scénarios d'automatisation industrielle où une inspection continue des objets à haute vitesse est requise. Ses capacités d'imagerie couleur et sa haute fréquence de ligne le rendent idéal pour :
Inspection d'impression : Assurer la qualité et la précision de l'impression sur les emballages, les étiquettes et les textiles, en détectant les déviations de couleur, les bavures ou les erreurs d'enregistrement. Emballage alimentaire et des boissons : Vérifier l'intégrité de l'emballage, vérifier les niveaux de remplissage, détecter les corps étrangers et inspecter la qualité de placement et d'impression des étiquettes. Fabrication électronique : Inspecter les cartes de circuits imprimés (PCB) pour les défauts, le placement des composants et la qualité des soudures. Inspection textile : Identifier les défauts, les motifs et la consistance des couleurs dans les tissus pendant la production. Inspection de bande : Surveiller les bandes continues de matériaux tels que le papier, les films plastiques ou les feuilles métalliques pour détecter les défauts. Détection de défauts de surface : Identifier les imperfections de surface sur les produits manufacturés, tels que les rayures, les bosses ou les marques.
Dans ces applications, la capacité de la caméra à capturer des images couleur haute résolution à haute vitesse contribue directement à augmenter le débit, à réduire les déchets et à améliorer la qualité des produits. L'interface GigE fiable assure une intégration transparente dans les systèmes d'automatisation d'usine existants, facilitant les boucles de rétroaction et de contrôle en temps réel.
Fiabilité et valeur à long terme
Les produits HIKROBOT sont reconnus pour leur robustesse et leur fiabilité, conçus pour résister aux rigueurs des environnements industriels. Le MV-CL022-40GC, avec sa construction solide et son respect des normes industrielles telles que GigE Vision et GenICam, offre une solution stable et fiable pour un déploiement à long terme. La disponibilité d'un support logiciel via le logiciel MVS (Machine Vision System) de HIKROBOT et la compatibilité avec les logiciels GigE Vision tiers assurent en outre la facilité d'utilisation et l'intégration dans divers systèmes de vision. Cet engagement envers la qualité et le support logiciel souligne la valeur à long terme et l'efficacité opérationnelle que le MV-CL022-40GC apporte aux projets d'automatisation industrielle.
Questions fréquemment posées (FAQ)
Q : Quel est le délai de livraison typique pour le HIKROBOT MV-CL022-40GC ?
R : Les délais de livraison peuvent varier en fonction des niveaux de stock actuels et des quantités commandées. Zhongping Technology maintient des données d'inventaire en temps réel et peut fournir les informations de délai les plus précises sur demande. Contactez-nous pour le dernier rapport d'inventaire.
Q : Comment puis-je obtenir une tarification de projet pour le HIKROBOT MV-CL022-40GC pour une mise en œuvre à grande échelle ?
R : La tarification de projet est adaptée aux exigences spécifiques de votre application. L'équipe commerciale de Zhongping Technology est équipée pour fournir des devis détaillés basés sur la portée de votre projet et vos besoins en volume. Veuillez soumettre une demande de devis pour une tarification personnalisée.
Q : Quelles sont les conditions de garantie pour les caméras industrielles HIKROBOT comme le MV-CL022-40GC ?
R : Les caméras HIKROBOT bénéficient généralement d'une garantie complète. Zhongping Technology, en tant que distributeur autorisé, peut fournir tous les détails sur la couverture de la garantie et les conditions spécifiques à votre région et à votre achat.
Q : Zhongping Technology peut-il aider à vérifier la compatibilité du MV-CL022-40GC avec mon système de vision existant ?
R : Absolument. Notre équipe de support technique est spécialisée dans l'intégration de systèmes et peut effectuer des vérifications de compatibilité détaillées pour assurer une intégration transparente du MV-CL022-40GC dans votre configuration actuelle.
Q : Quelle documentation est généralement fournie pour le dédouanement lors de l'importation de caméras HIKROBOT ?
R : Zhongping Technology s'assure que toute la documentation nécessaire pour un dédouanement fluide est fournie avec votre commande, conformément aux règlements commerciaux internationaux. Nous pouvons fournir des certificats d'origine, de conformité et d'autres documents requis.
Q : Existe-t-il des alternatives abandonnées au MV-CL022-40GC que je devrais connaître ?
R : HIKROBOT innove continuellement sa gamme de produits. Bien que le MV-CL022-40GC soit un modèle actuel, nous pouvons vous informer de sa place dans le cycle de vie du produit et de toute mise à jour future ou modèle alternatif pertinent pour votre planification à long terme.
Q : Comment Zhongping Technology gère-t-il les mises à jour du micrologiciel pour le MV-CL022-40GC ?
R : Nous donnons accès aux dernières versions du micrologiciel et pouvons fournir des conseils sur le processus de mise à jour pour garantir que votre caméra fonctionne avec des performances et des fonctionnalités de sécurité optimales.
Q : Quel est le statut de l'inventaire en temps réel pour le MV-CL022-40GC ?
R : Pour obtenir le statut d'inventaire en temps réel le plus précis et le plus à jour, veuillez contacter directement Zhongping Technology. Nous nous engageons à fournir des informations rapides pour soutenir vos décisions d'achat.
Q : Puis-je demander une démonstration des capacités du MV-CL022-40GC pour mon application spécifique ?
R : Des démonstrations peuvent souvent être organisées, en fonction de la complexité de votre application et de la logistique régionale. Renseignez-vous auprès de notre équipe commerciale sur la possibilité d'une démonstration de produit.
Q : Qu'est-ce qui distingue Zhongping Technology en tant que partenaire de chaîne de confiance pour les produits HIKROBOT ?
R : Zhongping Technology est un partenaire autorisé et expérimenté, dédié à fournir un support technique expert, une gestion fiable de la chaîne d'approvisionnement et des prix compétitifs pour les solutions de vision industrielle HIKROBOT, garantissant une expérience d'achat sécurisée et efficace.
