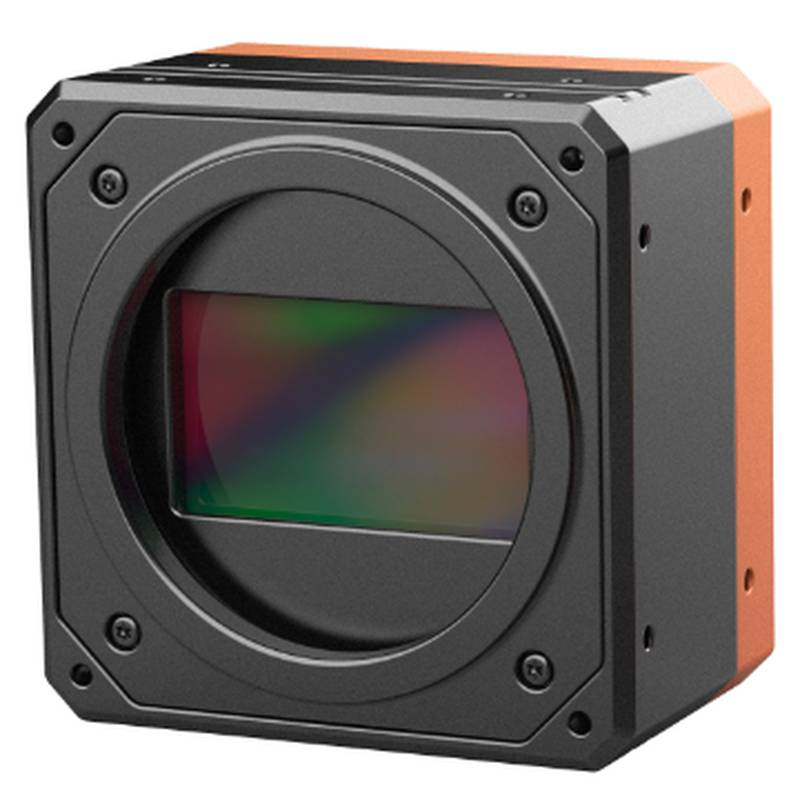

Le HIKROBOT MV-CH1520-90GM-M72-NN est une caméra de vision sophistiquée à ultra haute résolution conçue pour des applications industrielles exigeantes. En tant que caméra industrielle à balayage de zone, elle utilise un capteur CMOS Gpixel GMAX32152 avec un obturateur global, garantissant une capture d'image sans distorsion, même dans les scénarios à haute vitesse. Cette caméra est conçue pour fournir des détails inégalés avec sa résolution impressionnante de 16320 x 9200, ce qui en fait une solution idéale pour les tâches d'inspection où même les plus petits défauts doivent être identifiés avec une certitude absolue. Sa construction robuste et ses fonctionnalités avancées en font un composant essentiel des systèmes modernes de contrôle qualité automatisé et de vision industrielle.
Spécifications clés et performances :
Modèle : MV-CH1520-90GM-M72-NN Nom : Caméra réseau à balayage de zone de 152 mégapixels, GMAX32152, Monochrome, Monture M72, sans ventilateur Type de capteur : CMOS, Obturateur global Modèle de capteur : Gpixel GMAX32152 Taille des pixels : 3,2 μm × 3,2 μm Taille du capteur : 53,0 mm × 29,4 mm Résolution : 16320 × 9200 Fréquence d'images maximale : 0,8 ips @16320 × 9200 (Mono8, non compressé) ; 5 ips @16320 × 9200 (Mono8, compressé JPEG) Plage dynamique : 64,4 dB Rapport signal sur bruit (SNR) : 39,1 dB Gain : 1,4x ~ 5,2x Temps d'exposition : 20 μs ~ 10 sec Mode d'obturation : Prend en charge les modes d'exposition automatique, manuel et à déclenchement unique Couleur/Monochrome : Monochrome Format de pixel : Mono 8/10/10Packed/12/12Packed ; Mono 8 (JPEG) Binning : Prend en charge 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 Sous-échantillonnage : Prend en charge 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 Miroir d'image : Prend en charge la sortie de miroir horizontal et vertical
Caractéristiques électriques et structurelles :
Interface de données : Gigabit Ethernet (1000 Mbit/s), compatible avec Fast Ethernet (100 Mbit/s) E/S numériques : Le connecteur P10 à 12 broches fournit l'alimentation et les E/S : 1 entrée opto-isolée (Ligne 0), 1 sortie opto-isolée (Ligne 1), 1 E/S bidirectionnelle configurable non isolée (Ligne 2) Alimentation : 12 ~ 24 VDC Consommation électrique typique : 9 W @24 VDC Monture d'objectif : M72*0,75, distance focale arrière 19,55 mm Dimensions : 100 mm × 100 mm × 60 mm (hors monture d'objectif) Poids : Environ 856 g Indice IP : IP40 (lorsqu'il est correctement installé avec l'objectif et les câbles) Température de fonctionnement : -30 ~ 70 °C Température de stockage : -30 ~ 80 °C Humidité : 20 % ~ 95 % HR sans condensation
Spécifications générales :
Logiciel : MVS ou logiciel tiers prenant en charge le protocole GigE Vision Système d'exploitation : Windows 7/10/11 64 bits (8 Go de RAM ou plus), Linux 32/64 bits Protocoles/Normes : GigE Vision V2.0, GenICam Certifications : RoHS
Le HIKROBOT MV-CH1520-90GM-M72-NN excelle dans les applications exigeant une précision et des détails extrêmes. Ses capacités d'ultra haute résolution sont particulièrement précieuses dans des industries telles que l'inspection des semi-conducteurs, où l'identification de défauts microscopiques sur les plaquettes ou les composants est essentielle. Dans le secteur de la fabrication automobile, cette caméra peut être déployée pour le contrôle qualité détaillé de pièces complexes, garantissant le respect de normes strictes. De plus, sa robustesse et son ensemble complet de fonctionnalités en font un composant adapté aux tâches d'automatisation industrielle complexes nécessitant une imagerie fiable et de haute fidélité. Pour les applications nécessitant différentes technologies de capteurs ou de connectivité, HIKROBOT propose également des modèles tels que le MV-CH2450-10Q1M-M72-TF et le MV-CH2450-10Q1C-M72-TF, qui répondent à divers besoins spécialisés dans le paysage de la vision industrielle.
Scénarios industriels et proposition de valeur :
Le MV-CH1520-90GM-M72-NN est idéalement adapté aux scénarios exigeant une clarté d'image et une acquisition de données inégalées. Sa haute résolution est essentielle pour l'inspection optique automatisée (AOI) des cartes de circuits imprimés (PCB), permettant la détection de minuscules défauts de soudure, de composants mal positionnés ou de contaminants traces qui pourraient compromettre la fonctionnalité du circuit. Dans ce contexte, la caméra contribue à améliorer la fiabilité des produits et à réduire les rejets de fabrication en fournissant les détails nécessaires à la classification automatisée des défauts.
Dans l'industrie de l'emballage et de l'inspection pharmaceutique, la capacité de cette caméra à capturer des détails incroyablement fins peut être exploitée pour vérifier l'exactitude des étiquettes, inspecter les blisters pour leur intégrité, ou détecter de minuscules particules étrangères dans des flacons. Cela garantit la conformité aux exigences réglementaires strictes et protège la qualité du produit. L'ultra haute résolution minimise le besoin de plusieurs caméras ou de systèmes de grossissement complexes, simplifiant le processus d'inspection et réduisant potentiellement le temps d'intégration.
Pour la fabrication de composants électroniques de haute précision, tels que les systèmes micro-électromécaniques (MEMS) ou les circuits intégrés avancés, le MV-CH1520-90GM-M72-NN est indispensable. Il permet l'inspection méticuleuse de motifs complexes, d'anomalies de surface et de précision dimensionnelle au niveau microscopique. En fournissant des données visuelles détaillées, il aide au contrôle des processus, à la détection précoce des dérives de fabrication et, finalement, à la production de dispositifs micro-électroniques à meilleur rendement et plus fiables. La conception sans ventilateur de la caméra contribue également à un environnement d'exploitation plus propre, ce qui est souvent une exigence dans des environnements de fabrication aussi sensibles.
Guide de sélection :
Le HIKROBOT MV-CH1520-90GM-M72-NN est un choix exceptionnel pour les applications où la résolution la plus élevée est primordiale pour la détection de défauts, la métrologie ou l'analyse détaillée. Il est particulièrement bien adapté aux tâches d'imagerie monochrome où les variations subtiles de texture ou de surface doivent être identifiées. Compte tenu de sa haute résolution et des limitations de fréquence d'images à pleine résolution, il est moins adapté à l'inspection continue à haute vitesse de grandes zones où des caméras de résolution inférieure avec des fréquences d'images plus élevées pourraient offrir une solution plus efficace. Cependant, pour les objets statiques ou en mouvement relativement lent où l'analyse détaillée de petites caractéristiques est critique, ses performances sont inégalées.
Foire aux questions (FAQ) pour l'approvisionnement :
Q : Quel est le délai de livraison typique pour le HIKROBOT MV-CH1520-90GM-M72-NN ?
R : Les délais de livraison peuvent varier en fonction de la demande actuelle et des configurations spécifiques. Pour obtenir les informations les plus précises et à jour sur l'état des stocks et les délais de livraison estimés, veuillez contacter Beijing ZhongPing Technology Co., Ltd. pour demander notre dernier rapport de stock.
Q : Pouvez-vous fournir des prix spécifiques au projet pour les commandes en gros du MV-CH1520-90GM-M72-NN ?
R : Les prix de projet sont disponibles pour les commandes qualifiées. Pour nous assurer que nous pouvons offrir des conditions compétitives, veuillez soumettre une demande de devis détaillée spécifiant vos exigences de projet et le volume de commande attendu.
Q : Quelle documentation est disponible pour le dédouanement lors de l'importation de cette caméra de vision ?
R : Beijing ZhongPing Technology Co., Ltd. fournit une documentation complète pour faciliter un dédouanement en douceur, y compris des certificats d'origine et de conformité. Veuillez spécifier vos besoins en documentation de dédouanement lors de votre demande.
Q : Comment puis-je vérifier l'état des stocks en temps réel pour le MV-CH1520-90GM-M72-NN ?
R : L'état des stocks en temps réel est dynamique. Pour des informations précises, nous vous recommandons de contacter notre équipe de vente chez Beijing ZhongPing Technology Co., Ltd., qui peut fournir les informations les plus récentes sur la disponibilité et les niveaux de stock.
Q : Quel est le processus de mise à niveau du firmware sur le MV-CH1520-90GM-M72-NN, et est-il pris en charge à long terme ?
R : Les mises à niveau du firmware sont gérées via nos outils logiciels spécialisés. Beijing ZhongPing Technology Co., Ltd. s'engage à soutenir la valeur opérationnelle à long terme de votre investissement, y compris les mises à jour du firmware. Veuillez consulter notre support technique pour connaître les dernières procédures de mise à niveau.
Q : Quelles sont les options si le MV-CH1520-90GM-M72-NN devient une alternative obsolète à l'avenir ?
R : Bien que le MV-CH1520-90GM-M72-NN soit un modèle actuel, Beijing ZhongPing Technology Co., Ltd. innove continuellement. Si un modèle est abandonné, nous offrons une approche proactive pour identifier des alternatives compatibles ou supérieures, garantissant la continuité de votre projet. Veuillez vous renseigner sur notre gestion du cycle de vie des produits.
Q : Comment puis-je confirmer la compatibilité du MV-CH1520-90GM-M72-NN avec mon système de vision industrielle existant ?
R : Un contrôle de compatibilité est une étape cruciale. Nos experts techniques chez Beijing ZhongPing Technology Co., Ltd. peuvent vous aider à évaluer les capacités d'intégration de votre système avec le MV-CH1520-90GM-M72-NN, garantissant un fonctionnement transparent.
Q : Beijing ZhongPing Technology Co., Ltd. offre-t-il un support local ou une assistance technique pour l'intégration de cette caméra ?
R : Oui, Beijing ZhongPing Technology Co., Ltd. fournit un support dédié. Notre équipe est disponible pour vous aider avec les défis d'intégration, offrir des conseils techniques et vous assurer de maximiser les performances de votre caméra de vision ultra haute résolution.
Q : Existe-t-il des variations de lots spécifiques qui pourraient affecter le délai de livraison ou les caractéristiques de performance ?
R : Les calendriers de production de lots spécifiques et l'approvisionnement en composants peuvent occasionnellement influencer les délais de livraison pour certaines configurations. Pour obtenir des détails précis pertinents pour votre commande, il est recommandé de contacter Beijing ZhongPing Technology Co., Ltd. pour une consultation personnalisée.
Q : Quelles sont les pratiques recommandées pour assurer une stabilité opérationnelle à long terme avec cette caméra industrielle à balayage de zone ?
R : La stabilité opérationnelle à long terme est assurée par une installation correcte, le respect des paramètres de fonctionnement environnementaux et l'utilisation des logiciels et firmwares recommandés fournis par Beijing ZhongPing Technology Co., Ltd. Nous offrons des conseils sur les meilleures pratiques pour maximiser la durée de vie et les performances de votre équipement.
