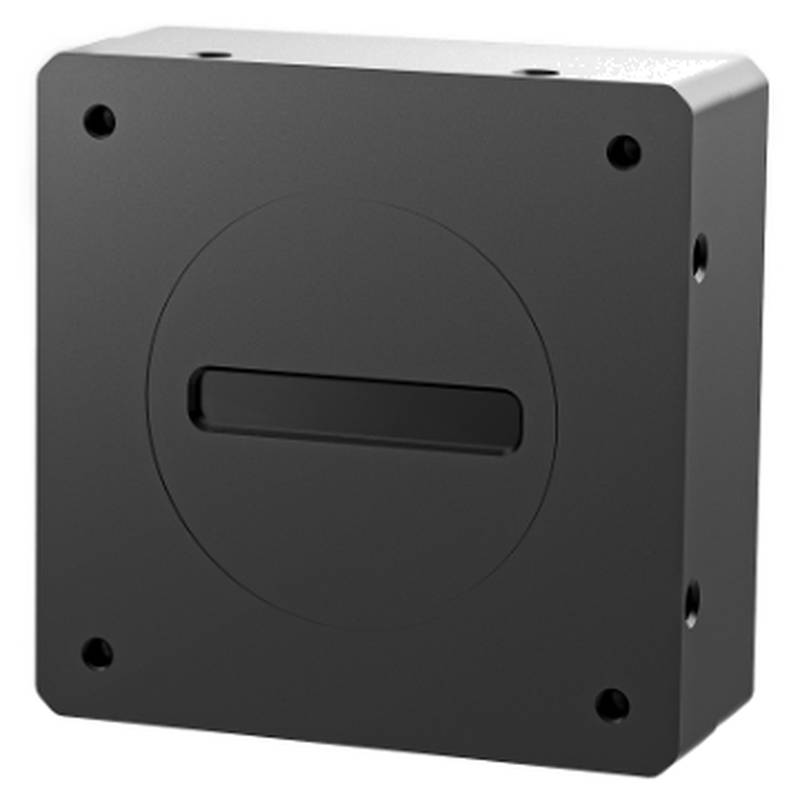

Le HIKROBOT MV-CL021-60UM-OCT est un appareil photo de balayage de ligne monochrome USB3 2k haute performance, conçu pour les applications exigeantes d'automatisation industrielle. Tirant parti du robuste protocole USB3 Vision, cet appareil photo offre une qualité d'image exceptionnelle et un transfert de données à haute vitesse, ce qui en fait une solution idéale pour les tâches d'inspection nécessitant des détails précis et un débit rapide. En tant qu'appareil photo de balayage de ligne haute résolution de premier plan, il excelle dans les scénarios où des défauts subtils ou des motifs complexes doivent être capturés avec précision. Son intégration de la technologie des appareils photo de balayage de ligne usb3 garantit une connectivité transparente et une acquisition de données efficace dans les systèmes automatisés modernes.
Spécifications clés:
Modèle: MV-CL021-60UM-OCT Type de capteur: CCD Taille des pixels: 10 μm × 180 μm Résolution: 2048 × 1 Fréquence de ligne maximale: 66,6 kHz Mode de transfert: U3V Plage dynamique: 65,2 dB Rapport signal/bruit (SNR): 46 dB Gain: 2,0x Temps d'exposition: 15 μs à 10 ms Mode d'obturation: Prend en charge les modes d'exposition automatique, d'exposition manuelle et d'exposition en une seule touche Couleur/Monochrome: Monochrome Format de pixel: Mono 8/10/12/14 Binning: Prend en charge 1 × 1, 1 × 2, 2 × 1, 2 × 2 Miroir d'image: prend en charge le miroir horizontal Mode de déclenchement: déclenchement externe, déclenchement interne Modes de déclenchement externe: déclenchement de ligne, déclenchement de trame, déclenchement de ligne + trame
Caractéristiques de performance et électriques:
L'appareil photo MV-CL021-60UM-OCT est conçu pour une acquisition d'images supérieure. Son capteur CCD, associé à une taille de pixel de 10 μm × 180 μm, offre une résolution impressionnante de 2048 pixels, permettant l'inspection détaillée de caractéristiques fines. L'appareil photo affiche une fréquence de ligne maximale de 66,6 kHz, garantissant une capture de données à haute vitesse cruciale pour les lignes de production en mouvement rapide. Fonctionnant en mode de transfert U3V, il fournit une connexion fiable et à large bande passante via USB3.0, avec une compatibilité descendante avec USB2.0. La plage dynamique de 65,2 dB et un SNR de 46 dB signifient sa capacité à capturer des images avec un excellent contraste et une excellente clarté, même dans des conditions d'éclairage difficiles. Le contrôle de l'exposition est très flexible, offrant une plage de 15 μs à 10 ms, et prenant en charge les modes d'exposition automatique, manuelle et en une seule touche pour s'adapter à divers environnements opérationnels. L'appareil photo prend en charge divers formats de pixels, notamment Mono 8, 10, 12 et 14, et offre des capacités de binning (1 × 1, 1 × 2, 2 × 1, 2 × 2) pour améliorer la sensibilité ou la résolution spatiale si nécessaire. La mise en miroir horizontale est également prise en charge pour une orientation flexible de l'image. Le déclenchement peut être géré en interne ou en externe, les modes de déclenchement externe englobant le déclenchement de ligne, de trame et le déclenchement combiné ligne + trame pour une synchronisation précise avec les événements externes.
Les spécifications électriques du MV-CL021-60UM-OCT sont conçues pour une intégration robuste dans les systèmes industriels. L'interface de données est fournie via USB3.0, assurant une transmission de données à haute vitesse et stable, tout en maintenant la compatibilité avec les ports USB2.0. L'appareil photo dispose d'un connecteur P7 à 6 broches qui accueille à la fois l'alimentation et les fonctions d'E/S. Ce connecteur fournit deux lignes d'E/S configurables non isolées (Line0/1), prenant en charge la signalisation différentielle et asymétrique pour une connectivité polyvalente. L'alimentation est fournie via une plage de 12 à 24 V CC, avec une consommation d'énergie typique de 5 W à 24 V CC, indiquant une conception économe en énergie adaptée au fonctionnement continu.
Conception structurelle et environnementale:
Construit pour les environnements industriels exigeants, le MV-CL021-60UM-OCT présente des dimensions compactes de 60 mm × 60 mm × 23,4 mm, facilitant une intégration facile dans les espaces restreints sur les lignes de production. Son poids est d'environ 140 g, contribuant à une conception légère. Avec un indice de protection IP40, l'appareil photo offre une protection contre les objets solides de plus de 1 mm, à condition qu'un objectif et des câbles soient correctement installés. La plage de température de fonctionnement est de -20°C à 35°C, avec des températures de stockage comprises entre -30°C et 80°C, démontrant sa résilience dans un large éventail de conditions environnementales. La tolérance à l'humidité est de 5% à 90% HR (sans condensation), attestant davantage de son aptitude à divers environnements industriels.
Logiciels et spécifications générales:
La compatibilité avec les logiciels standard de l'industrie est une caractéristique clé du MV-CL021-60UM-OCT. Il fonctionne de manière transparente avec le logiciel MVS de HIKROBOT ou tout logiciel tiers qui prend en charge le protocole USB3 Vision. Cela garantit de larges capacités d'intégration et une flexibilité pour les utilisateurs. L'appareil photo est pris en charge sur les systèmes d'exploitation Windows 7, 10 et 11, disponibles en versions 32 bits et 64 bits. Le respect des normes USB3 Vision et GenICam garantit l'interopérabilité et simplifie le développement du système. De plus, l'appareil photo est conforme RoHS, garantissant qu'il répond aux réglementations environnementales concernant les substances dangereuses.
Applications et proposition de valeur:
Le HIKROBOT MV-CL021-60UM-OCT excelle dans les applications nécessitant une inspection à haute vitesse et haute résolution. Son capteur CCD monochrome est particulièrement bien adapté aux tâches telles que l'inspection d'impression, la détection de défauts de surface sur des matériaux tels que le métal ou le plastique, et les applications de mesure précises où des variations subtiles doivent être identifiées. La fréquence de ligne élevée de 66,6 kHz en fait un excellent choix pour inspecter les objets en mouvement continu sur les lignes d'assemblage, par exemple dans l'industrie automobile pour l'inspection des pièces ou dans le secteur de l'alimentation et des boissons pour le contrôle qualité des emballages. La capacité de l'appareil photo à capturer des images détaillées avec sa résolution 2k et sa large plage dynamique garantit que même les imperfections mineures sont clairement visibles, contribuant à améliorer la qualité des produits et à réduire les déchets. Sa conception robuste et son respect des normes industrielles garantissent des performances fiables et une longue durée de vie opérationnelle, offrant un fort retour sur investissement.
D'autres modèles de la série d'appareils photo de balayage de ligne HIKROBOT, tels que le MV-CL022-91GM, MV-CL024-91GM, MV-CL042-91GM, MV-CL042-91GM-PL, MV-CL042-91GM-V2, MV-CL043-A1GM-V2, MV-CL042-91FM, MV-CL162-91F2M, MV-CL044-91NM, MV-CL081-41CM, MV-CL082-92CM, MV-CL084-91Y2M et MV-CL084-B1NM, offrent une gamme de résolutions, de types de capteurs et d'options d'interface pour répondre aux divers besoins d'imagerie industrielle.
Cas d'utilisation suggérés:
Le MV-CL021-60UM-OCT est fortement recommandé pour les scénarios nécessitant une détection précise des détails fins sur des objets en mouvement rapide. Cela comprend:
Inspection de bobines: Surveillance des matériaux continus tels que le papier, les textiles ou les films plastiques pour détecter les défauts pendant la fabrication. Inspection de surface: Identification des défauts, rayures ou incohérences sur des surfaces planes telles que le verre, le métal ou les composants polis. Contrôle de la qualité d'impression: Vérification de l'exactitude et de l'intégrité du texte imprimé, des codes-barres ou des images sur les emballages et les étiquettes. Fabrication électronique: Inspection des cartes de circuits imprimés (PCB) pour le placement des composants, les défauts de soudure ou les anomalies de surface. Emballage alimentaire et de boissons: Assurer la qualité et la cohérence des étiquettes, des scellés et l'intégrité de l'emballage.
Bien que sa haute résolution et sa vitesse soient avantageuses, ce modèle pourrait être moins adapté aux applications nécessitant une très faible sensibilité à la lumière sans éclairage supplémentaire, ou à la capture d'images statiques sur grand champ où un appareil photo de balayage de zone serait plus approprié.
Questions fréquemment posées (FAQ) - Zhongping Technology Solutions
Q: Quel est le délai de livraison typique pour l'appareil photo HIKROBOT MV-CL021-60UM-OCT?
R: Les délais de livraison peuvent varier en fonction des niveaux de stock actuels et du volume des commandes. Pour connaître le statut des stocks le plus précis et en temps réel, ainsi que les prix des projets, veuillez contacter Beijing Zhongping Technology Co., Ltd.
Q: Pouvez-vous fournir des prix de projet pour des commandes en grande quantité de cet appareil photo de balayage de ligne usb3?
R: Oui, nous offrons des prix de projet compétitifs pour les commandes en gros. Veuillez contacter notre équipe de vente chez Beijing Zhongping Technology Co., Ltd. avec vos exigences spécifiques pour recevoir un devis personnalisé et discuter des vérifications de compatibilité avec votre système existant.
Q: Quelle documentation est requise pour le dédouanement des commandes internationales?
R: Beijing Zhongping Technology Co., Ltd. peut fournir toute la documentation nécessaire au dédouanement pour assurer un transport international fluide. Veuillez spécifier votre pays de destination lors de la demande de devis.
Q: Comment puis-je demander un devis pour le MV-CL021-60UM-OCT?
R: Pour demander un devis, veuillez contacter directement Beijing Zhongping Technology Co., Ltd. Veuillez fournir des détails tels que le numéro de modèle, la quantité et votre application prévue pour une réponse rapide et précise.
Q: Cet appareil photo de balayage de ligne haute résolution prend-il en charge les mises à niveau du firmware?
R: La possibilité de mise à niveau du firmware est une fonctionnalité standard des produits HIKROBOT. Beijing Zhongping Technology Co., Ltd. peut vous aider avec les dernières versions du firmware et des conseils sur leur mise en œuvre pour garantir que votre appareil photo reste à jour.
Q: Quel est le processus de vérification de la compatibilité du système avec le MV-CL021-60UM-OCT?
R: Notre équipe d'experts chez Beijing Zhongping Technology Co., Ltd. est disponible pour effectuer des vérifications de compatibilité avec votre matériel et logiciel spécifiques. Veuillez fournir des détails sur votre configuration existante lorsque vous nous contactez.
Q: Existe-t-il des alternatives abandonnées ou de nouveaux modèles dont je devrais être conscient?
R: Bien que le MV-CL021-60UM-OCT soit un modèle actuel, HIKROBOT innove continuellement. Pour plus d'informations sur les alternatives potentiellement abandonnées ou les dernières avancées, veuillez consulter Beijing Zhongping Technology Co., Ltd.
Q: Quelles sont les conditions de garantie pour ce produit?
R: Beijing Zhongping Technology Co., Ltd. offre un support de garantie complet. Les termes et conditions spécifiques sont détaillés dans nos accords de service et peuvent être fournis sur demande.
Q: Comment Zhongping Technology garantit-elle la fiabilité du produit avant l'expédition?
R: Beijing Zhongping Technology Co., Ltd. met en œuvre des procédures de contrôle qualité rigoureuses, y compris des inspections et des tests avant expédition, pour garantir la fiabilité et les performances de chaque appareil photo.
Q: Pouvez-vous fournir une assistance pour l'intégration de cet appareil photo dans les systèmes d'automatisation existants?
R: Absolument. Beijing Zhongping Technology Co., Ltd. offre une assistance d'intégration experte pour vous aider à intégrer en toute transparence le MV-CL021-60UM-OCT dans vos flux de travail d'automatisation, en optimisant les performances et l'efficacité.
