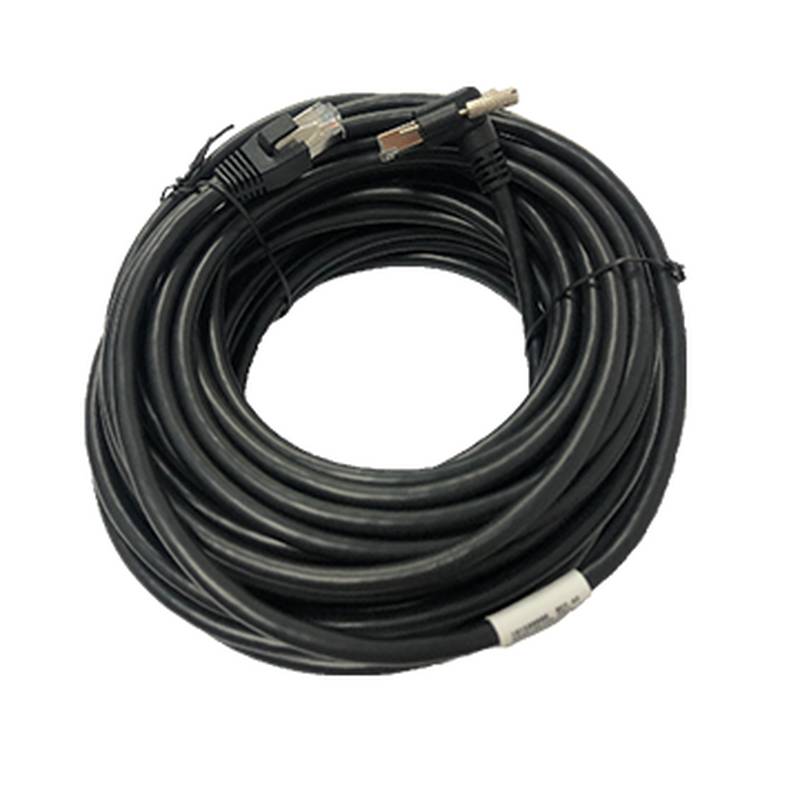

Le HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m est un câble Ethernet RJ45 coudé haute performance conçu pour les environnements industriels exigeants. Ce modèle spécifique, d'une longueur de 3 mètres, s'intègre parfaitement dans les systèmes de vision industrielle et autres applications automatisées où une transmission de données fiable est critique. Conçu pour minimiser les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI), ce câble Ethernet coudé assure l'intégrité du signal même dans des conditions opérationnelles difficiles, ce qui en fait un composant essentiel pour maintenir l'efficacité et la disponibilité des équipements industriels. Sa construction robuste et l'orientation spécialisée de son connecteur répondent aux défis courants liés aux contraintes d'espace et à la gestion des câbles dans les environnements industriels.
Type de produit et positionnement de la catégorie
Le HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m appartient à la catégorie des câbles Ethernet industriels, spécifiquement conçus comme un assemblage de câbles RJ45 coudés. Contrairement aux câbles Ethernet droits standard, ce produit dispose d'un connecteur coudé à 90 degrés à une extrémité, ce qui est crucial pour les applications où l'espace est limité ou pour le routage des câbles dans des enceintes étroites, telles que les armoires de commande industrielle ou les bras robotisés. Son rôle principal est de fournir une liaison de données fiable et à haut débit entre des appareils industriels tels que des caméras de vision industrielle, des automates programmables (PLC) et des PC industriels. Ce positionnement en fait une solution spécialisée sur le marché plus large des câbles réseau, adaptée aux exigences de l'automatisation en usine et d'autres environnements industriels exigeants. En s'appuyant sur cette classification, sa conception privilégie la durabilité et l'intégrité du signal par rapport aux alternatives grand public.
Spécifications techniques
Longueur du câble : 3 m
Connecteur A : RJ45 (avec goujon de verrouillage), coudé (vers le haut)
Connecteur B : RJ45
Diamètre du câble : 6,5 mm
Construction du câble : 4P*26#+AB
Matériau de la gaine : PVC
Couleur du câble : Noir
Durabilité du connecteur : ≥ 750 cycles
Rayon de courbure minimum : 78 mm
Scénario applicable : Chaîne porte-câbles
Cycles de courbure en U maximum : 5 millions de fois
Tension maximale : 30 VDC
Température de fonctionnement : -20°C ~ 75°C
Certifications : RoHS2.0, UL
Points forts techniques
Valeur de la conception structurelle
Le câble MV-ACG-RJ45s(up)-RJ45-ST-3m bénéficie d'une structure robuste conçue pour les environnements industriels difficiles, indiquée par son rayon de courbure minimum de 78 mm et sa capacité à supporter 5 millions de cycles de courbure en U dans les applications de chaînes porte-câbles. Cette haute endurance à la flexion est critique pour les applications impliquant un mouvement continu, telles que les bras robotisés ou les lignes d'assemblage automatisées, où le câble est soumis à des flexions et des repositionnements fréquents. La gaine en PVC durable et une durabilité minimale du connecteur de 750 cycles contribuent en outre à sa longévité, réduisant le besoin de remplacements fréquents et minimisant les temps d'arrêt dans les processus de production.
Valeur de performance et de fiabilité
Ce câble RJ45 coudé assure une transmission de données fiable grâce à sa construction à paires torsadées blindées (STP) et à ses connecteurs robustes évalués pour au moins 750 cycles. Fonctionnant dans une plage de température de -20°C à 75°C, il maintient des performances constantes dans des environnements présentant d'importantes fluctuations de température. Les certifications UL et RoHS2.0 soulignent son respect des normes de sécurité et environnementales, offrant une garantie de fiabilité pour les applications industrielles critiques où l'intégrité du signal et la stabilité opérationnelle sont primordiales.
Scénarios d'application Systèmes de vision industrielle : Dans les applications de vision industrielle, le MV-ACG-RJ45s(up)-RJ45-ST-3m garantit un transfert de données stable et à haut débit entre les caméras et les unités de traitement, crucial pour une inspection et un contrôle qualité précis. Son connecteur coudé est particulièrement précieux pour le montage de caméras dans des espaces restreints, évitant la tension et les dommages sur le câble, prolongeant ainsi la durée de vie opérationnelle du système. Bras robotisés et automatisation : Pour les systèmes robotisés, ce câble Ethernet coudé facilite une communication fiable au sein d'environnements dynamiques. Sa haute capacité de flexion, évaluée pour 5 millions de cycles de courbure, lui permet de résister aux mouvements répétitifs des bras robotisés, assurant un flux de données ininterrompu pour un contrôle et une opération précis, ce qui est essentiel pour les tâches d'automatisation complexes. Armoires de commande industrielle : Dans les armoires de commande industrielle, où l'espace est souvent limité, la conception du câble RJ45 coudé optimise la gestion des câbles et la circulation de l'air. Cela conduit à une installation plus organisée et efficace, réduisant le risque de dommages aux câbles et simplifiant la maintenance, ce qui contribue à la fiabilité globale du système. Connectivité en usine : La construction robuste et la large plage de température de fonctionnement (-20°C à 75°C) rendent ce câble adapté à la connectivité générale en usine, assurant une transmission de données fiable même dans des conditions industrielles difficiles, réduisant ainsi les temps d'arrêt et améliorant l'efficacité de la production.
Recommandations de sélection Scénario approprié : Le HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m est parfaitement adapté aux applications nécessitant des flexions fréquentes de câble, telles que celles impliquant des bras robotisés ou des lignes d'assemblage automatisées fonctionnant dans des systèmes de chaînes porte-câbles, en raison de ses 5 millions de cycles de courbure en U. Scénario inapproprié : Ce câble n'est pas recommandé pour les applications dépassant une tension maximale de 30 VDC ou les environnements avec des températures constamment supérieures à 75°C, car un fonctionnement en dehors de ces paramètres pourrait compromettre ses performances et sa longévité.
Comparaison avec des modèles similaires :
Bien que ce modèle soit optimisé pour les applications à haute flexion, d'autres câbles Hikrobot tels que le MV-ACG-RJ45s-RJ45-ST, qui dispose d'un connecteur coudé standard sans évaluation explicite de haute flexion, pourraient être plus rentables pour les installations statiques où une flexibilité extrême n'est pas une exigence principale.
FAQ
1. Quel est le taux de transfert de données maximal pris en charge par ce câble RJ45 coudé ?
Le taux de transfert de données maximal n'est pas explicitement indiqué dans les spécifications fournies, mais des câbles industriels GigE similaires sont conçus pour des vitesses Gigabit Ethernet. Par exemple, les câbles Cat 5e et Cat 6 prennent généralement en charge jusqu'à 1000 Mbps (1 Gbps). La conception SFTP (paire torsadée blindée et écrantée) du câble est conçue pour une transmission de données stable, ce qui est crucial pour les protocoles de communication industrielle à haut débit. Pour confirmer la vitesse exacte, nous recommandons de consulter la fiche technique détaillée du modèle MV-ACG-RJ45s(up)-RJ45-ST-3m. Si vous avez besoin d'une confirmation, notre équipe peut vous aider à obtenir cette information.
2. Ce câble Ethernet coudé peut-il être utilisé dans des environnements difficiles avec exposition aux huiles et aux produits chimiques ?
Bien que le matériau de la gaine soit du PVC, certains câbles Ethernet industriels aux spécifications similaires sont réputés avoir une résistance aux huiles et aux produits chimiques, et sont conçus pour des environnements difficiles. Le MV-ACG-RJ45s(up)-RJ45-ST-3m fonctionne dans une plage de température de -20°C à 75°C, ce qui indique un certain degré de résilience environnementale. Cependant, pour une exposition extrême aux produits chimiques ou aux huiles, des indices de résistance chimique spécifiques doivent être vérifiés. Nous pouvons fournir des données détaillées sur la résistance environnementale sur demande pour garantir qu'il répond à vos besoins opérationnels spécifiques.
3. Quel est l'indice de durabilité des connecteurs RJ45 sur ce câble ?
Les connecteurs RJ45 sur ce câble sont évalués pour une durabilité minimale de 750 cycles. Cela garantit une connexion physique fiable pouvant supporter des insertions et des retraits répétés, ce qui est un facteur critique dans les environnements industriels où l'équipement peut nécessiter une maintenance ou une reconfiguration. Cet indice de durabilité contribue à la longévité et à la stabilité globales de votre infrastructure réseau industrielle. Veuillez contacter notre équipe si vous avez besoin d'informations sur les protocoles de test de cycle spécifiques ou les options de durabilité étendue.
4. Ce câble est-il adapté aux applications à mouvement continu comme celles trouvées dans la robotique ?
Oui, ce câble est spécifiquement conçu pour les applications à mouvement continu, comme l'indique son indice de haute flexion de 5 millions de cycles de courbure en U et son adéquation aux applications de chaînes porte-câbles. Cela en fait un excellent choix pour les bras robotisés et les systèmes automatisés qui nécessitent un mouvement fréquent et répétitif du câble sans compromettre l'intégrité du signal. Une telle conception robuste minimise l'usure, prolongeant la durée de vie du câble dans les environnements industriels dynamiques. Nos spécialistes techniques peuvent vous aider à intégrer ce câble dans vos systèmes robotisés pour des performances optimales.
5. Quelles sont les spécifications de blindage pour ce câble HIKROBOT ?
Ce câble HIKROBOT présente une construction SFTP (paire torsadée blindée et écrantée), qui offre une protection supérieure contre les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI). Ce blindage amélioré est crucial pour maintenir une transmission de données stable et fiable dans les environnements industriellement bruyants couramment rencontrés dans l'automatisation d'usine et les systèmes de vision industrielle. Ce niveau de blindage aide à garantir l'intégrité des données et à prévenir la dégradation du signal. Nous pouvons fournir des données de blindage comparatives par rapport à d'autres types de câbles si nécessaire.
6. Quelle est la tension maximale que ce câble peut supporter en toute sécurité ?
La tension maximale que ce câble peut supporter en toute sécurité est de 30 VDC. Il est important de s'assurer que la tension de fonctionnement de votre équipement ne dépasse pas cette spécification afin d'éviter d'endommager le câble et les appareils connectés. Cet indice de tension est typique pour les câbles de transmission de données dans l'automatisation industrielle. Notre équipe d'ingénierie peut vous aider à vérifier la compatibilité avec vos systèmes d'alimentation et de données spécifiques pour assurer un fonctionnement en toute sécurité.
7. Ce câble Ethernet coudé est-il équipé d'un mécanisme de verrouillage sur le connecteur RJ45 ?
Oui, le MV-ACG-RJ45s(up)-RJ45-ST-3m dispose d'un connecteur RJ45 avec un goujon de verrouillage sur l'extrémité A. Ce mécanisme de verrouillage assure une connexion sécurisée, empêchant les déconnexions accidentelles dues aux vibrations ou aux mouvements, ce qui est particulièrement important dans les environnements industriels exigeants. Une connexion sécurisée est vitale pour maintenir un flux de données ininterrompu et une fiabilité opérationnelle. Nos représentants commerciaux peuvent confirmer les détails exacts du mécanisme de verrouillage pour votre commande spécifique.
8. Quelle est l'application typique pour un câble RJ45 coudé comme celui-ci dans les environnements industriels ?
Une application principale pour ce câble RJ45 coudé est l'automatisation industrielle, en particulier au sein des systèmes de vision industrielle et des applications robotiques. Le connecteur coudé est idéal pour une utilisation dans des espaces restreints, tels qu'à l'intérieur d'armoires de commande ou sur des bras robotisés, où un connecteur droit serait encombrant ou sujet aux dommages. Il aide à une gestion efficace des câbles et réduit la tension sur le point de connexion, assurant une transmission de données fiable pour les processus industriels critiques. Nous sommes spécialisés dans la fourniture de solutions de connectivité pour des configurations industrielles complexes ; laissez nos experts vous guider.
9. Quel est le matériau de la gaine du câble HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m ?
Le matériau de la gaine du câble HIKROBOT MV-ACG-RJ45s(up)-RJ45-ST-3m est le PVC. Le PVC est un matériau courant et durable pour le gainage des câbles industriels, offrant un équilibre entre flexibilité, résistance à l'abrasion et protection contre les facteurs environnementaux. Ce choix de matériau contribue à la robustesse globale du câble et à son adéquation à diverses applications industrielles. Beijing Zhongping Technology (北京众平科技股份有限公司) peut proposer d'autres matériaux de gaine pour des exigences environnementales spécialisées si nécessaire.
10. Quel chemin de mise à niveau ou configuration alternative est disponible si ce modèle ne correspond pas tout à fait à mes exigences ?
Si le MV-ACG-RJ45s(up)-RJ45-ST-3m ne répond pas tout à fait à vos exigences, des configurations alternatives pourraient inclure différentes longueurs de câble, des matériaux de gaine variables pour une résistance environnementale améliorée, ou des modèles avec différents types de connecteurs (par exemple, des connecteurs droits pour les applications moins contraintes par l'espace). Par exemple, Hikrobot propose une gamme de câbles GigE avec des indices de flexion et de blindage variables, tels que le MV-ACG-RJ45s-RJ45-ST pour les applications statiques ou des modèles avec des indices de température plus élevés. Notre équipe est experte pour trouver la solution optimale ; veuillez nous consulter pour explorer des alternatives sur mesure qui correspondent précisément aux besoins de votre application.
