Aperçu du produit

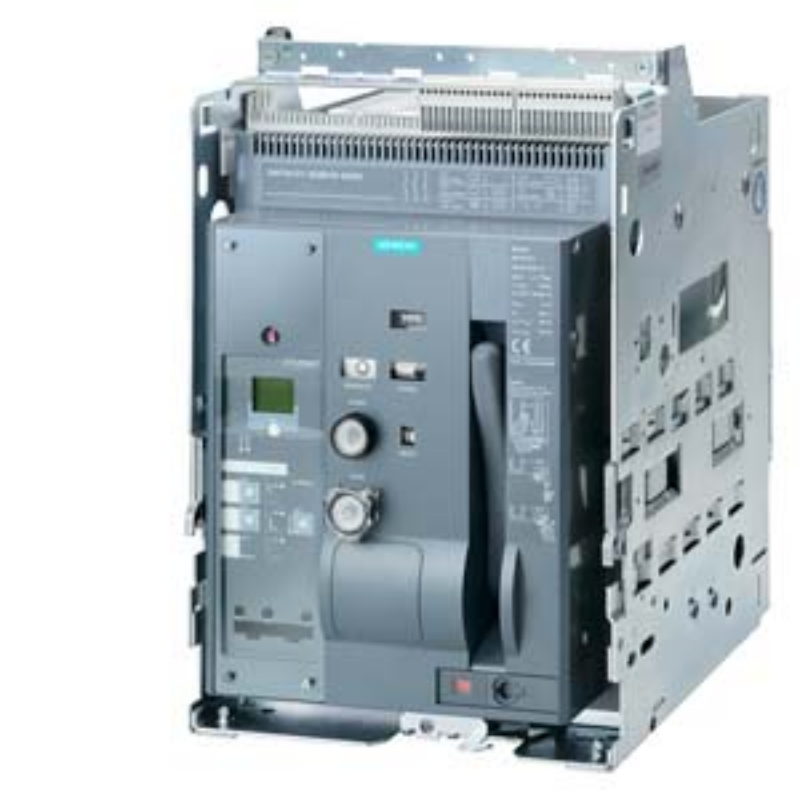

Siemens 3WT8101-6UG04-5AB1 est un disjoncteur d'air d'extraction et ACB de basse tension nominal 1000A avec une capacité d'interruption de 66kA, conçu pour la distribution principale et la protection dans les systèmes d'alimentation industrielle.
Qu'est-ce qu'un disjoncteur d'air Drawout?
Un disjoncteur d'air d'aspiration (ACB basse tension) est un dispositif de commutation qui interrompe les courants de défaillance en éteignant un arc dans l'air à pression atmosphérique. Cette catégorie comprend les versions fixes et rétractables, le type rétractable permettant de retirer le disjoncteur de son berceau pour l'entretien ou le remplacement sans désénergiser l'ensemble de la barre de bus. Le Siemens 3WT8101-6UG04-5AB1 appartient à la classe rétractable taille 1, optimisée pour les applications jusqu'à 500V AC et 1000A courant continu.
Spécifications clés
Courant nominal (dans): 1000 A
Tension opérationnelle nominale (Ue): 500 V AC
Fréquence: 50/60 Hz
Nombre de pôles: 3
Capacité d'interruption (Icu) à 500V: 66 kA
Unité de déplacement de surcourant: ETU37WT (LSIG-Long temps, court temps, instantanée, défaillance au sol)
Plage de réglage de l'unité de voyage: Selon FS (réglage d'usine)
Mécanisme: Mécanisme de fonctionnement motorisé/manuel avec mémoire
Moteur et tension d'appel électrique: 220-240 V AC, 220-250 V DC
Voltage du solénoïde d'activation: 220-250 V DC
Première libération auxiliaire: libération shunt "F", F1 à 220-240 V AC, 220-250 V DC
Deuxième libération auxiliaire:Non présent
Dispositif de verrouillage mécanique: inclus
Commutateur de signalisation déclenché: inclus
Indicateurs déclenchés: inclus
Cadre guide:Inclus
Type d'obturateur: 2 pièces avec bouchon d'étanchéité contre l'arrêt non autorisé
Cadre d'étanchéité de porte: inclus
Poids net: 58,44 kg
Cycle de vie du produit: actif (classe C-fait sur commande)
Conformité aux normes: Conçu selon la norme IEC 60947-2 (testé pour les appareils de commutation et de commande à basse tension)
Points saillants techniques
ETU37WT LSIG unité de déclenchement: Fournit une sélectivité complète avec le long temps (surcharge), le court temps (court circuit), instantanée (défaillance élevée) et la protection contre les défaillances au sol. La configuration LSIG permet la coordination avec les dispositifs en aval, réduisant les déplacements de nuisance et minimisant les temps d'arrêt non planifiés.
Construction de tirage avec cadre de guidage: permet l'enlèvement et l'insertion du disjoncteur sans déconnecter les câbles principaux. Pour les applications nécessitant une maintenance fréquente ou un échange de disjoncteur, la conception rétractable réduit le temps moyen de réparation (MTTR) jusqu'à 70% par rapport aux versions fixes.
Double activation - électrique et mécanique: Le mécanisme de fonctionnement prend en charge à la fois la fermeture / l'ouverture à distance motorisée et le fonctionnement manuel du levier. Même lorsque la puissance de commande échoue, une poignée de charge manuelle assure que le disjoncteur peut être fermé ou déclenché, ce qui maintient la sécurité et la continuité opérationnelle.
Dégagement de shunt intégré (F1) : permet le déclenchement à distance à partir d'un relais de protection ou d'un bouton d'urgence. Le temps de réponse de la réception du signal à la séparation des contacts est généralement inférieur à 50 ms selon les essais de l'annexe B de la CEI 60947-2.
Verrouillage mécanique et obturateur anti-manoeuvre: Le capuchon d'étanchéité de l'obturateur à 2 pièces empêche l'éteint non autorisé, tandis que le dispositif de verrouillage mécanique assure que le disjoncteur reste en position ouverte pendant les procédures de verrouillage / tagout (LOTO). Ces fonctionnalités sont essentielles pour la conformité aux exigences de verrouillage NFPA 70E et OSHA.
Applications
Alimentateur entrant principal dans les panneaux de commutation à basse tension: Réduit l'exposition au flash d'arc en fournissant l'isolation de tirage - le disjoncteur peut être rangé pour créer une rupture visible, atteignant la tension zéro du côté de la charge sans cadenas en amont.
Centres de commande du moteur (MCC) : L'unité de déclenchement LSIG avec protection contre les défaillances au sol détecte des défaillances phase-sol aussi faibles que 20% d'In (200A), empêchant les dommages à l'enroulement du moteur et réduisant les pannes imprévues d'environ 40% dans les usines industrielles.
Distribution de sortie du générateur et du UPS: Avec Icu=66kA à 500V, il résiste aux courants de court-circuit typiques des groupes électrogènes de 2MW. Le mécanisme motorisé permet des schémas de transfert automatique (ATS) avec un temps de fermeture inférieur à 100 ms.
Systèmes électriques marins et offshore (500V / 60Hz): Le cadre d'étanchéité de la porte et les revêtements résistants à la corrosion (selon la conception marine du fabricant) prolongent la durée de vie dans des environnements chargés de sel. Le temps moyen entre les défaillances (MTBF) dépasse 50 000 heures dans des conditions normales de fonctionnement.
Guide de sélection
Convient à: Protection du circuit principal dans la distribution de basse tension jusqu'à 500V AC, nécessitant une capacité de tirage pour une maintenance sûre et un remplacement rapide du disjoncteur.
Convient pour:Systèmes ayant des exigences de coordination sélective - le retard court réglable de l'ETU37WT (0,1 à 0,4 s) et la fonction d'allumage/arrêt I²t permettent une sélectivité totale avec les disjoncteurs de boîtier moulé en aval (MCCB) jusqu'à un niveau de défaillance de 100kA.
Convient pour: installations contrôlées à distance (par exemple, automatisation des bâtiments, salles de contrôle industrielles) en raison du mécanisme motorisé et du relâchement du shunt (F1) acceptant des signaux de commande standard 220-240V AC ou 220-250V DC.
Non recommandé pour: systèmes d'alimentation DC (par exemple, banques de batteries, puissance de traction). Cet ACB est conçu pour 50/60 Hz AC seulement; pour les applications DC, sélectionnez la version DC nominale Siemens 3WT ou les interrupteurs DC 3WL.
Non recommandé pour:Environnements nécessitant une protection IP54 ou supérieure sans boîtier supplémentaire. L'unité de base offre une protection IP20; pour les endroits poussiéreux ou humides, montez à l'intérieur d'un armoire de commutation testé par type, évalué au moins IP42.
FAQ (questions fréquentes)
1.Quels protocoles de communication sont compatibles avec l'unité de voyage ETU37WT?
L'ETU37WT ne comprend pas de communication numérique native. Pour l'intégration Modbus RTU ou PROFIBUS, un module COM externe (par exemple, 3WT COM10) doit être ajouté aux contacts auxiliaires du disjoncteur. La libération de shunt peut être câblée à une sortie PLC pour le déclenchement à distance de base sans support de protocole.
2. Quel est le courant de résistance à court terme maximum (Icw) pour ce disjoncteur?
Conformément à la norme IEC 60947-2, pour les disjoncteurs 3WT8 de taille 1 avec ETU37WT, Icw = 66 kA pendant 1 seconde. Cette cote permet au disjoncteur de retarder le déclenchement pour une coordination sélective tout en maintenant l'intégrité thermique et dynamique.
3.Quelle est la plage de température de fonctionnement pour le 3WT8101-6UG04-5AB1?
-25°C à +70°C pour un fonctionnement ininterrompu (selon la fiche technique Siemens 3WT8). En dessous de 25°C, la viscosité du lubrifiant augmente et le mécanisme de fonctionnement peut nécessiter un préchauffage; au-dessus de +70°C, diminuer le courant continu de 2% par°C jusqu'à un maximum de +85°C pour les excursions à court terme.
4.Combien de fois doit-on effectuer une maintenance sur le mécanisme de tirage?
Inspectez et lubrifiez le cadre de guidage et le mécanisme de rayonnage tous les 2000 opérations ou 2 ans, selon ce qui vient en premier. La durée de vie électrique du disjoncteur est de 8000 opérations au courant nominal, et la durée de vie mécanique dépasse 20 000 opérations sans charge. Utilisez uniquement le lubrifiant recommandé par Siemens (numéro de pièce 3ZX1812-0WT30-0AA0) pour les rails de tirage.
5.Comment se compare-t-ce ACB rétractable à une version montée fixe de la même taille de cadre?
La version rétractable ajoute 58,44 kg de poids net (contre ~ 45 kg pour fixe) et augmente la profondeur d'installation de 150 mm en raison du cadre de guidage. Cependant, il réduit les temps d'arrêt de maintenance en permettant le remplacement du disjoncteur en moins de 15 minutes sans terminer à nouveau les câbles - un disjoncteur fixe nécessite une désénergie complète de la barre de bus et du retravail du câble, ce qui prend généralement 4 à 6 heures.
6. Quel est le délai de livraison pour ce produit fait sur commande (classe C)?
Le délai de livraison standard est de 4 à 6 semaines de la confirmation de commande à l'expédition, en fonction de la charge d'usine (par la documentation de commande de Siemens). Pour une livraison accélérée (2-3 semaines), contactez Beijing Zhongping Technology Co., Ltd., un partenaire officiel Siemens Platinum, car nous pouvons prioriser les demandes d'usine avec des quantités de commande minimales qualifiées.
7.Quel est le prix de liste et la gamme de réduction typique pour le 3WT8101-6UG04-5AB1?
Le prix de liste du fabricant est d'environ 2 850 € (à partir de 2026). Les partenaires Platine autorisés comme Beijing Zhongping Technology Co., Ltd. offrent généralement 25-35% de réduction pour des unités simples et 40-45% de réduction pour des quantités supérieures à 10 pièces. Demandez un devis formel par l'intermédiaire de notre équipe de vente à Beijing Zhongping Technology Co., Ltd. pour les prix spécifiques au projet.
8.Quelles modalités de paiement et quelles options de financement sont disponibles pour ce matériel d'équipement?
Siemens Financial Services, accessible via Beijing Zhongping Technology Co., Ltd., offre des conditions nettes de 30 jours pour les comptes commerciaux approuvés. Les commandes d'achat des entités gouvernementales sont acceptées avec une facturation 100% basée sur la livraison via notre canal de distribution autorisé.
9.Quel est le coût total de propriété (TCO) sur 20 ans par rapport à un interrupteur fixe?
En tant que partenaire platine de Siemens, nous confirmons que le TCO pour la version à tirage est inférieur de 18 à 22% sur 20 ans malgré un coût initial supérieur de 30%, en raison de temps d'arrêt réduits (estimé à 2 500 $ par heure économisé) et de main-d'œuvre inférieure pour la maintenance (1 technicien contre 3 pour le disjoncteur fixe pendant le remplacement). Le point de rupture se produit après 3 événements majeurs de maintenance ou 2 remplacements de disjoncteurs.
10.Y a-t-il des remboursements disponibles pour l'installation de ce BCA?
Les remboursements pour les équipements de distribution d'énergie économe (par exemple, les ACB à faible perte) peuvent s'appliquer dans certains pays de l'UE (Allemagne: jusqu'à 300 € par unité via BAFA). Vérifiez le portail d'efficacité énergétique Siemens avec le code postal de votre projet - la faible consommation d'énergie de l'ETU37WT (50 W au courant nominal) est admissible aux programmes de remboursement en France, en Italie et au Royaume-Uni en vertu des lignes directrices du régime ECO. Notre équipe technique de Beijing Zhongping Technology Co., Ltd. peut vous aider à vérifier l'éligibilité et à remplir les demandes de remboursement.
