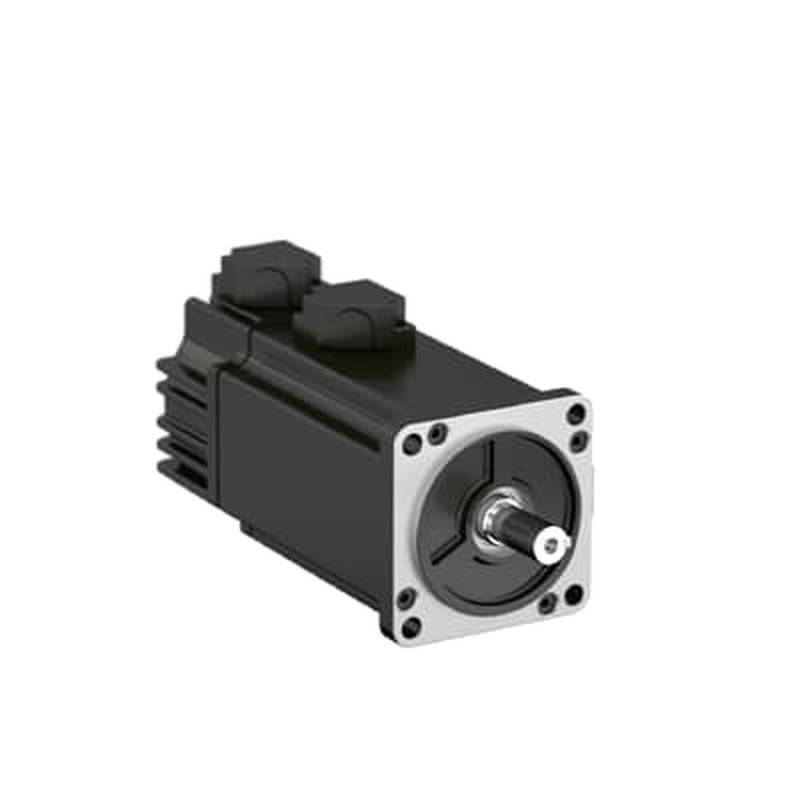

Le moteur ABB ESM04X-10A-302-T3NTB00 est un servomoteur industriel compact de haute précision, conçu pour des tâches exigeantes de contrôle de mouvement où un contrôle angulaire précis est indispensable. Ce composant s'intègre parfaitement dans les lignes d'assemblage automatisées, les équipements de fabrication de semi-conducteurs et les actionneurs robotiques, garantissant une précision de positionnement inférieure au degré. Pour les ingénieurs de maintenance et les spécialistes des achats à la recherche d'un remplacement fiable, ce moteur minimise les temps d'arrêt grâce à une construction mécanique robuste et à des protocoles de retour d'information conformes aux normes industrielles. Il comble le fossé entre les exigences de couple élevé et l'encombrement compact nécessaire aux machines modernes à espace restreint. En respectant des normes strictes de sécurité électrique et de performance, il offre une sortie opérationnelle cohérente dans des environnements industriels volatils.
Positionnement du type et de la catégorie de produit
Le moteur ABB ESM04X-10A-302-T3NTB00 appartient à la catégorie des servomoteurs synchrones AC haute performance, spécifiquement conçus pour les systèmes de contrôle de mouvement en boucle fermée. Sa fonction principale consiste à convertir une entrée électrique en une rotation mécanique précise, facilitant le contrôle exact de l'angle requis dans les applications de positionnement dynamique. Contrairement aux moteurs à induction standard, cette unité utilise la technologie à aimants permanents pour fournir des temps de réponse rapides et des rapports couple/poids supérieurs.
S'appuyant sur cette classification, la série ESM04X est positionnée dans le segment de l'automatisation industrielle de milieu à haut de gamme. Il sert de moteur actif pour les plateformes de mouvement coordonné multi-axes où le suivi de trajectoire et la répétabilité sont critiques pour la qualité du processus. Les ingénieurs choisissent ce modèle spécifique lorsque l'architecture du système exige un encombrement compact sans sacrifier l'efficacité thermique ou la résolution de contrôle.
Spécifications techniques
Puissance de sortie nominale : 0,4 kW
Couple nominal : 1,27 Nm
Couple de crête : 3,81 Nm
Vitesse nominale : 3000 tr/min
Vitesse maximale : 5000 tr/min
Résolution de l'encodeur : 20 bits incrémental
Tension de fonctionnement : 220 V AC
Classe d'isolation : F
Indice de protection : IP65
Diamètre de l'arbre : 14 mm
Température ambiante : 0 - 40 °C
Poids : 2,2 kg
Points forts techniques
La philosophie de conception de la série ESM04X privilégie la rigidité mécanique et la dissipation thermique pour assurer une intégrité opérationnelle à long terme. En utilisant un boîtier en alliage d'aluminium haute densité, le moteur conduit efficacement la chaleur loin des enroulements du stator pendant les cycles d'accélération et de décélération à haute fréquence. Ce choix structurel atténue directement la dérive thermique, cause fréquente d'erreurs de positionnement dans les applications de servomoteurs à petite échelle. De plus, la géométrie compacte permet une réduction significative de l'encombrement global de l'équipement sans compromettre l'intégrité structurelle interne du moteur sous des charges radiales élevées.
La performance et la précision de cette unité offrent une valeur technique distincte dans les environnements de production à cycles élevés. Grâce à l'intégration d'un encodeur haute résolution de 20 bits, le moteur maintient un positionnement angulaire répétable même lors de changements de direction rapides ou de fluctuations soudaines de charge. Ce haut degré de résolution de contrôle se traduit directement par des taux de rendement plus élevés pour les tâches d'assemblage automatisées, telles que le placement de composants électroniques ou la distribution de précision. De plus, la conception optimisée du circuit magnétique minimise l'ondulation du couple, assurant un mouvement fluide qui prolonge la durée de vie des composants mécaniques couplés comme les vis-mères et les boîtes de vitesses.
Scénarios d'application
Systèmes de distribution de précision : Permet une distribution de fluide avec une marge d'erreur de position inférieure à 0,05 mm, réduisant le gaspillage de matériaux d'environ 15 % lors des applications à grande vitesse. Insertion de composants électroniques : Fournit l'accélération rapide requise pour maintenir un débit de 120 cycles par minute, assurant une force de placement et un alignement constants. Tables d'indexation rotatives : Facilite l'indexation à haute vitesse sans vibration, raccourcissant le temps de cycle d'environ 200 ms par transition de station dans les lignes d'emballage automatisées. Actionnement CNC à petite échelle : Délivre la stabilité de couple nécessaire pour les tâches de fraisage léger sur 3 axes, maintenant la qualité de finition de surface même sous des charges de coupe intermittentes.
Recommandations de sélection
Ce guide de sélection utilise le cadre de correspondance des paramètres techniques pour aider les équipes d'ingénierie à vérifier la compatibilité du système. Le moteur ABB ESM04X-10A-302-T3NTB00 est un choix optimal pour les applications à haute vitesse et faible inertie, telles que les manipulateurs de tranches de semi-conducteurs, où la puissance de sortie de 0,4 kW gère confortablement 1,27 Nm de charge nominale. Cependant, il ne convient pas aux tâches de pressage industriel lourd ou d'extrusion à haute friction, car le seuil de couple de crête de 3,81 Nm serait insuffisant pour des opérations soutenues dépassant 2,0 Nm. Si vos exigences d'application dépassent ces spécifications, la série ABB ESM07X-20A offre une plage de couple étendue jusqu'à 6,0 Nm pour des charges industrielles plus exigeantes.
FAQ
1. Quel est le délai standard pour ce servomoteur, et avez-vous des unités en stock ?
Le délai standard pour ce modèle est généralement de 3 à 5 jours ouvrables pour les unités en stock. Nous maintenons un inventaire régional de 15 à 20 unités du modèle ESM04X-10A-302-T3NTB00 pour assurer un déploiement rapide pour la maintenance urgente. Si un projet à grande échelle nécessite des quantités dépassant notre stock actuel, notre département logistique peut coordonner des expéditions accélérées sous 14 jours. Nous surveillons notre chaîne d'approvisionnement quotidiennement pour vous fournir la fenêtre de livraison la plus précise au moment de votre commande. Contactez notre équipe de support commercial pour une vérification des stocks en temps réel.
2. L'indice de protection IP65 de ce moteur de 2,2 kg permet-il une utilisation dans des environnements de lavage à grande eau ?
L'indice IP65 confirme que le moteur est protégé contre la pénétration de poussière et les jets d'eau à basse pression, mais il n'est pas classé pour une immersion totale ou un lavage agressif à haute pression. Avec 2,2 kg, le moteur est conçu pour des tâches de précision où l'exposition à l'humidité est accidentelle plutôt que constante. Si votre environnement de production implique un contact direct et fréquent avec des liquides, nous recommandons d'ajouter une protection autour du boîtier du moteur. Contactez notre équipe technique pour discuter si votre environnement de processus spécifique nécessite des solutions d'étanchéité environnementale supplémentaires ou une option de moteur classé IP67.
3. Ce moteur peut-il supporter une charge de 1,5 Nm à 3000 tr/min, ou risque-t-il de surchauffer ?
Ce moteur a un couple nominal de 1,27 Nm à 3000 tr/min, ce qui signifie qu'une charge de 1,5 Nm dépasse la capacité nominale de fonctionnement continu de l'unité. Un fonctionnement à 1,5 Nm entraînera une augmentation de la consommation de courant et une saturation thermique, ce qui déclenchera une alarme de surchauffe basée sur les capteurs thermiques internes. Nous déconseillons fortement une utilisation prolongée au-delà de la limite de 1,27 Nm pour éviter une défaillance prématurée de l'isolation des enroulements. Pour les applications nécessitant une charge continue de 1,5 Nm, nous suggérons de passer à la série ESM07X, qui gère des profils de couple plus élevés. Beijing Zhongping Technology peut vous aider à calculer la charge thermique exacte pour votre cycle de travail.
4. Qu'est-ce que la résolution d'encodeur de 20 bits et comment améliore-t-elle la précision de mon processus ?
L'encodeur 20 bits fournit 1 048 576 impulsions par tour, ce qui est fondamental pour un contrôle angulaire de haute précision. Ce niveau de résolution permet au système d'entraînement d'effectuer des ajustements minutieux de vitesse et de position, garantissant que l'arbre respecte la trajectoire commandée dans les tolérances mécaniques nominales. Dans les applications d'indexation à haute vitesse, cette résolution réduit l'effet de pompage et stabilise la position à la fin de chaque mouvement. Si vous rencontrez des problèmes de répétabilité dans votre système actuel, notre équipe peut vous aider à évaluer si cette densité d'encodeur répond à vos exigences de tolérance spécifiques.
5. Comment demander un devis pour ce modèle, et quelle est la fourchette de prix actuelle ?
Le prix du modèle ESM04X-10A-302-T3NTB00 varie généralement de 850 $ à 1 450 $ selon la disponibilité actuelle sur le marché et le volume de commande. Pour recevoir une proposition formelle, vous devez soumettre une demande via notre portail d'approvisionnement incluant la quantité requise et le lieu de livraison. Nous fournissons une documentation complète avec nos devis pour garantir que votre équipe d'ingénierie dispose de toutes les spécifications nécessaires. Beijing Zhongping Technology garantit des prix compétitifs grâce à nos canaux d'approvisionnement optimisés. Le prix est indicatif ; veuillez contacter notre équipe pour confirmer le coût final pour votre commande spécifique.
6. Le diamètre d'arbre de 14 mm est-il compatible avec les accouplements standard, ou ai-je besoin d'une solution personnalisée ?
Le diamètre d'arbre de 14 mm est une taille métrique standard, ce qui le rend hautement compatible avec les accouplements flexibles industriels courants et les moyeux à clavette. Vous constaterez que la plupart des accouplements de serrage disponibles sur le marché, évalués pour des plages de puissance de 0,4 kW, sont conçus pour s'adapter parfaitement à cette dimension d'arbre. Pour les applications nécessitant une rotation à haute vitesse jusqu'à 5000 tr/min, nous recommandons d'utiliser un accouplement équilibré pour minimiser le transfert de vibrations. Notre équipe peut fournir une liste de fabricants d'accouplements recommandés qui s'alignent sur les spécifications de haute vitesse de ce moteur. Contactez nos spécialistes de support pour des conseils d'intégration concernant votre interface de transmission spécifique.
7. Quelle est votre politique de retour si le moteur ne s'intègre pas avec mon contrôleur existant ?
Nous acceptons les retours d'unités de moteur dans les 30 jours suivant l'achat, à condition que l'article soit dans son état d'origine, non ouvert et intact. Étant donné que l'intégration d'un servomoteur nécessite une correspondance précise des paramètres, nous vous encourageons à confirmer la compatibilité de votre contrôleur avec notre équipe technique avant de finaliser l'achat. Si un moteur a été installé ou modifié, il devient inéligible à un retour standard, bien que nous puissions offrir un crédit pour des achats futurs. Contactez notre département logistique pour initier une demande de retour ou pour clarifier le processus de vérification de compatibilité avant de commencer votre intégration.
8. Puis-je monter ce moteur verticalement, ou le poids de 2,2 kg est-il un facteur pour la charge sur l'arbre ?
Le moteur peut être monté dans n'importe quelle orientation, y compris verticalement, car le poids de 2,2 kg est bien dans les spécifications de la bride de montage pour cette taille de châssis. Cependant, pour un montage vertical, vous devez tenir compte des limites de charge radiale et axiale de l'arbre de 14 mm pour éviter une usure prématurée des roulements. Assurez-vous que la charge induite par la gravité ne provoque pas le dépassement des limites structurelles du fabricant par la force axiale totale pour la série ESM04X. Nous suggérons d'utiliser un frein de sécurité ou un système de contrepoids dans les applications verticales pour assurer la stabilité. Notre équipe de support est disponible pour vous aider à calculer la contrainte mécanique pour votre configuration verticale spécifique.
9. Comment la capacité de couple de crête de 3,81 Nm profite-t-elle à mes séquences d'accélération rapide ?
Le couple de crête de 3,81 Nm, qui représente environ trois fois le couple nominal de 1,27 Nm, est spécifiquement conçu pour gérer les démarrages et arrêts à haute inertie sans caler. Cette réserve de puissance permet des rampes d'accélération plus courtes dans les mouvements à haute vitesse et courte distance, améliorant directement l'efficacité de votre temps de cycle. Dans les processus à forte demande, cette capacité de crête garantit que le moteur peut surmonter la résistance transitoire causée par des variations de charge ou la friction de la machine. Nous recommandons d'effectuer une analyse dynamique du couple de votre charge mécanique pour vous assurer que la crête de 3,81 Nm est suffisante pour votre profil de montée en puissance spécifique. Contactez notre équipe d'application pour obtenir une assistance à la simulation.
10. Fournissez-vous une assistance technique pour la mise en service de ce moteur avec des variateurs tiers ?
Notre équipe fournit des conseils techniques complets pour la mise en service du modèle ESM04X-10A-302-T3NTB00, y compris le mappage des paramètres pour la plupart des servovariateurs conformes aux normes industrielles. Bien que le moteur soit conçu pour une performance optimale avec les contrôleurs de la famille ABB, nous avons une vaste expérience dans son intégration dans des systèmes hétérogènes. Nous pouvons fournir des schémas de câblage, des références de synchronisation de signal et des données d'encodeur pour assurer une communication réussie entre le moteur et votre variateur sélectionné. Pour les scénarios d'intégration complexes, nous offrons une assistance à la mise en service à distance via notre ligne dédiée de support d'ingénierie. Contactez nos spécialistes d'application pour planifier une présentation technique pour votre projet de démarrage.
