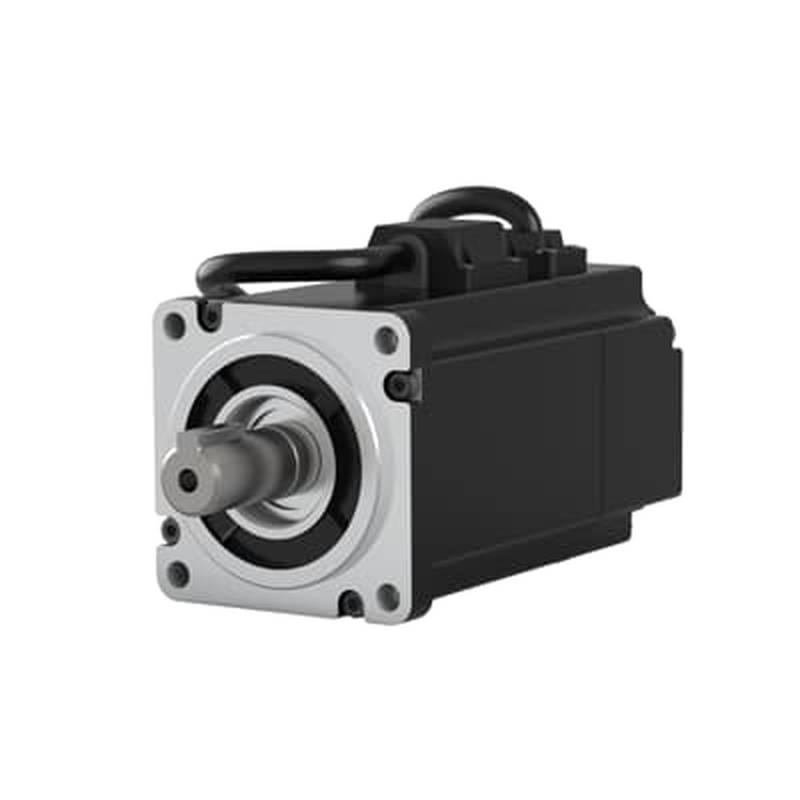

Conçu pour optimiser la précision du contrôle de mouvement, le servomoteur AC sans balais basse tension ABB DSM06L-0KW2-302-S1NA0 élimine le décalage dynamique dans les lignes d'automatisation à haut débit. Utilisant une technologie avancée d'aimants permanents, cette unité de servomoteur sans balais garantit des profils d'accélération rapides et une précision de positionnement micrométrique. Beijing Zhongping Technology facilite le déploiement immédiat des composants pour atténuer les temps d'arrêt imprévus de l'usine.
Les machines d'automatisation industrielle souffrent souvent de dérive thermique, de jeu mécanique et de dégradation de la rétroaction du codeur lors de cycles continus à service intense. Fonctionnant dans la couche d'entraînement des architectures de mouvement avancées, ce servomoteur basse tension traduit des commandes précises de contrôleur en rotation mécanique tout en gérant de lourdes charges inertielles. Lorsque la commutation rapide de charge provoque des pics de courant de phase et des erreurs de positionnement, les ingénieurs ont besoin d'un actionneur fiable qui maintient une sortie de couple stable sans surchauffe. Ce servomoteur sans balais intègre des interfaces de rétroaction à haute résolution et des conceptions de rotor à faible inertie pour supprimer la résonance mécanique et la saturation thermique. En comblant le fossé entre les contrôleurs numériques à grande vitesse et les actionneurs mécaniques robustes, l'unité garantit un fonctionnement stable en boucle fermée dans les systèmes robotiques multiaxes et les lignes d'assemblage automatisées.
Spécifications Techniques
Puissance de sortie nominale : 0,75 kW @ 400 VDC
Couple de décrochage continu : 2,4 Nm @ 20°C ambiant
Couple de pointe : 7,2 Nm @ Limite de courant max.
Vitesse nominale : 3000,0 tr/min @ Tension nominale
Vitesse de fonctionnement maximale : 5000,0 tr/min @ Condition à vide
Résistance ligne à ligne : 1,2 ohms @ 25°C
Inductance ligne à ligne : 4,5 mH @ 1 kHz
Inertie du rotor : 0,00018 kg m2 @ Sans charge
Type de dispositif de rétroaction : Codeur absolu @ Alimentation 24 VDC
Tension de fonctionnement maximale : 48 VDC @ Entrée nominale
Poids : 2,1 kg @ Configuration standard
Plage de température de fonctionnement : 0°C - 40°C @ Pleine charge
Intégration du Système et Configuration Matérielle
Une intégration matérielle correcte nécessite le respect strict des protocoles de blindage et de mise à la terre pour protéger les signaux sensibles du codeur contre les interférences électromagnétiques à haute fréquence générées par les onduleurs PWM. Les techniciens doivent connecter les phases de puissance du moteur à l'aide de câbles blindés armés avec une terminaison de coque arrière à 360 degrés au niveau du châssis du variateur pour contenir les émissions rayonnées. Le câble de rétroaction doit être acheminé physiquement à l'écart des conduits de puissance haute tension sur une distance minimale de 200 mm pour éviter la diaphonie et la corruption des paquets de signaux. La mise à la terre doit suivre une configuration en topologie en étoile reliée à une référence de masse de machine à basse impine, éliminant efficacement les boucles de terre qui induisent des fluctuations de tension en mode commun dans le circuit de rétroaction. Les connecteurs d'accouplement, tels que les prises circulaires industrielles robustes, nécessitent un serrage correct à la clé dynamométrique pour assurer l'engagement des broches et maintenir l'intégrité de l'étanchéité environnementale. Avant la mise sous tension initiale du système, vérifiez la résistance d'isolement entre les enroulements du stator et le boîtier du moteur à l'aide d'un testeur d'isolement 500 VDC pour vous assurer qu'aucun court-circuit interne n'existe.
Fiabilité et Durabilité Environnementale
Construite pour les environnements d'usine exigeants, cette unité présente un indice de protection IP65, scellant les composants internes contre la pénétration de poussière en suspension dans l'air et les jets d'eau à basse pression de n'importe quelle direction. Le boîtier en aluminium anodisé agit comme un conducteur thermique efficace, dissipant la chaleur interne du stator directement dans l'air ambiant sans nécessiter de ventilateurs de refroidissement à air forcé dans des conditions de fonctionnement standard. Les roulements sont pré-lubrifiés avec de la graisse synthétique haute température conçue pour résister aux micro-oscillations continues et aux charges radiales élevées sans usure prématurée de la cage ni dégradation du lubrifiant. Pour maximiser le temps moyen entre pannes, les techniciens de maintenance doivent inspecter périodiquement les joints d'arbre pour détecter tout signe d'exposition chimique ou d'usure abrasive, en remplaçant les joints dynamiques avant que la migration des contaminants n'atteigne les chemins de roulement internes des ails. Le système d'isolation des enroulements robuste résiste au vieillissement thermique jusqu'aux seuils de température de classe F, garantissant une longévité opérationnelle prolongée lors de profils de charge cyclique lourds.
Guide de Sélection et Options Alternatives
La sélection du bon actionneur de mouvement nécessite d'équilibrer les exigences de couple continu, les capacités de dissipation thermique et la compatibilité de la tension de bus par rapport aux profils de charge dynamique. Beijing Zhongping Technology gère un inventaire complet d'appareils électroniques d'entraînement correspondants, de réducteurs planétaires et de câbles de rétroaction pour rationaliser les processus d'approvisionnement auprès de plusieurs fournisseurs. Pour les applications nécessitant des tailles de cadre alternatives ou des seuils de couple de décrochage plus élevés au sein de la même famille de produits, les équipes techniques peuvent évaluer les variantes compatibles telles que les moteurs des séries DSM06M ou DSM07. Lors de la migration de systèmes à balais hérités vers des architectures modernes sans balais, notre équipe locale d'ingénierie d'application aide à l'analyse des références croisées, à la vérification des dimensions mécaniques et à l'optimisation des paramètres de réglage pour assurer un remplacement direct et transparent.
Foire Aux Questions (FAQ)
1. Quel est l'état actuel des stocks locaux et le délai de livraison typique pour ce modèle de moteur ?
Beijing Zhongping Technology maintient un stock régional actif pour cette unité spécifique, permettant une expédition le jour même et une logistique accélérée pour minimiser les temps d'arrêt de l'installation.
2. Quelle couverture de garantie standard et quelles procédures RMA s'appliquent lors de l'achat ?
Chaque unité est bénéficiaire d'une garantie opérationnelle complète de 12 mois, soutenue par des audits de qualité rigoureux avant expédition et un traitement rationalisé des retours locaux par l'intermédiaire de Beijing Zhongping Technology.
3. Quelle est la plage de tension de fonctionnement désignée et la spécification d'isolement électrique ?
L'unité fonctionne en toute sécurité dans les paramètres de courant continu basse tension jusqu'à 48 VDC, dotée d'une isolation d'enroulement renforcée testée pour supporter une rigidité diélectrique de 1500 VAC par rapport au châssis du boîtier.
4. Quels protocoles de communication et interfaces de rétroaction sont pris en charge nativement ?
Le moteur intègre des protocoles de codeur absolu à haute résolution, transmettant des données précises de position du rotor directement à des servocontrôleurs multiaxes compatibles via des lignes de signal blindées dédiées.
5. Quels sont les indices spécifiques de protection environnementale et les limites de température ambiante autorisées ?
L'ensemble répond aux normes de protection contre les intrusions IP65 et fonctionne de manière fiable dans une plage de température ambiante de 0°C à 40°C dans des conditions de pleine charge continue.
6. Quelles tolérances de montage mécanique et procédures d'alignement sont recommandées lors de l'installation ?
Installez la bride du moteur sur une surface métallique plane et usinée à l'aide de fixations de grade 8.8 serrées selon les spécifications du fabricant, en veillant à ce que le faux-rond radial de l'arbre reste inférieur à 0,02 mm pour éviter une usure prématurée des roulements.
7. Quels contrôles de maintenance de routine sont nécessaires pour garantir la fiabilité opérationnelle à long terme ?
Effectuez des inspections périodiques de l'intégrité du joint d'arbre, vérifiez le serrage des connecteurs d'alimentation et de rétroaction tous les 6 mois, et assurez-vous que les ailettes de refroidissement du boîtier extérieur restent exemptes d'accumulation de poussière.
8. Comment les ingénieurs peuvent-ils vérifier la compatibilité logicielle et régler les paramètres pour des charges inertielles spécifiques ?
Utilisez la suite logicielle de configuration du fabricant pour saisir les constantes thermiques et électriques du moteur, en exécutant des routines automatisées d'identification de l'inertie pour établir les gains de boucle PID optimaux.
