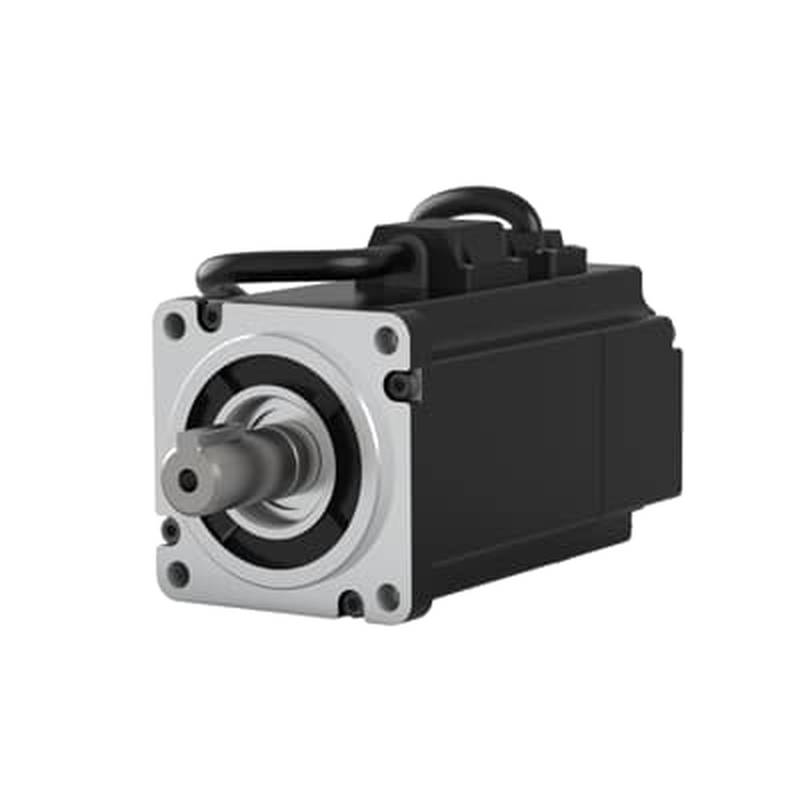

Moteur servo AC haute précision ABB DSM06L-0KW4-302-S1NA0 pour le contrôle de mouvement

Conçu pour les applications de contrôle de mouvement haute performance, le servomoteur de précision ABB DSM06L-0KW4-302-S1NA0 offre une réponse dynamique exceptionnelle et une précision de positionnement remarquable. Lorsqu'il est intégré dans des équipements de fabrication automatisés avancés, ce servomoteur de haute précision élimine efficacement les erreurs de suivi et garantit une répétabilité sub-micronique sous des variations rapides de charge.

La mise en œuvre de systèmes de contrôle de mouvement multi-axes de haute précision se heurte fréquemment à des obstacles techniques importants, tels que la dérive thermique, la résonance harmonique et la gigue de rétroaction de l'encodeur lors des cycles à haute accélération. Les ingénieurs en automatisation industrielle sont souvent confrontés à ces difficultés lorsqu'ils exigent des temps de stabilisation rapides tout en maintenant des tolérances de trajectoire strictes sous de lourdes charges continues. Fonctionnant principalement dans la couche d'entraînement de l'architecture d'automatisation industrielle, ce servomoteur s'interface directement avec des servo-variateurs numériques haute performance grâce à un câblage spécialisé de rétroaction et de puissance. Il traduit des commandes de courant électrique précis en une rotation mécanique contrôlée, en s'appuyant sur un encodeur haute résolution pour fermer les boucles de rétroaction de position et de vitesse. Utilisant la technologie des servomoteurs de précision, le système d'entraînement surveille en permanence la position du rotor et compense automatiquement les perturbations externes, garantissant ainsi l'intégrité des opérations synchronisées multi-axes sur toutes les lignes de production automatisées.

Spécifications Techniques

Puissance Nominale : 0,75 kW à 400 VDC

Couple Nominal : 2,4 Nm à 20 °C ambiant

Vitesse Maximale : 5000 tr/min en service continu

Couple de Crête : 7,2 Nm au courant max

Inertie : 0,00045 kg·m² sur l'arbre du rotor

Type d'Encodeur : Absolu multitours à 24 VDC

Classe de Protection : IP65 (joint d'arbre exclu)

Température de Fonctionnement : 0 °C - 40 °C à charge nominale

Poids : 3,2 kg en configuration standard

Intégration du Système et Configuration Matérielle

Une intégration mécanique et électrique correcte est essentielle pour exploiter tout le potentiel de performance de ce servomoteur de haute précision. Les techniciens doivent monter solidement le corps du moteur sur une plaque de montage rigide en aluminium ou en acier usiné à l'aide d'éléments de fixation à haute résistance afin de dissiper la chaleur de fonctionnement et d'éviter le couplage de vibrations harmoniques. Lors de l'exécution des connexions électriques, il convient de séparer les câbles d'alimentation du moteur à haute tension des câbles de rétroaction de l'encodeur à basse tension dans les chemins de câbles industriels afin d'atténuer les interférences électromagnétiques. Des câbles à paires torsadées blindés doivent être utilisés pour la boucle de rétroaction, le blindage électromagnétique extérieur étant raccordé à 360 degrés sur le capot arrière conductible du connecteur ou sur la pince de terre EMC dédiée du châssis du variateur. Le maintien d'une connexion de terre à faible impédance directement du boîtier du moteur au bus de terre central de la machine évite les boucles de masse et protège l'intégrité de la communication numérique contre le bruit de commutation à haute fréquence généré par la modulation de largeur d'impulsion dans le servo-variateur.

Fiabilité et Durabilité Environnementale

Conçu pour les environnements industriels rigoureux à service continu, le moteur présente une construction de boîtier robuste classée IP65 pour la protection contre la pénétration de poussière et de liquides lors de l'utilisation de joints d'arbre optionnels. L'architecture de gestion thermique repose sur la convection naturelle et des chemins de conduction internes efficaces, permettant à l'unité de maintenir des températures d'enroulement stables dans des cycles de service exigeants sans nécessiter de refroidissement à air forcé auxiliaire. Les techniciens de maintenance préventive doivent inspecter périodiquement la bague d'étanchéité de l'arbre à la recherche de signes d'usure ou de dégradation chimique, en particulier dans les environnements exposés aux fluides de coupe ou aux agents de lavage agressifs. Le temps moyen calculé entre pannes pour les assemblages de roulements internes et les composants de l'encodeur optique garantit une longévité opérationnelle prolongée, à condition que les charges d'arbre radiales et axiales restent strictement dans les seuils dynamiques spécifiés par le fabricant.

Applications Typiques

Les opérations de contrôle de la vitesse des convoyeurs nécessitent un profilage précis de la vitesse pour assurer un transfert fluide des articles sans glissement ni choc mécanique à travers des lignes de transport complexes à plusieurs étages.

Les entraînements d'axes deusinage CNC exigent une rigidité dynamique exceptionnelle et une réponse à haute fréquence pour exécuter des trajectoires de contour complexes tout en maintenant des tolérances dimensionnelles strictes sur les pièces métalliques.

Les tâches d'indexation des machines d'emballage reposent fortement sur des cycles de démarrage-arrêt rapides et des temps de stabilisation minimaux pour atteindre des taux de débit élevés dans les cellules d'embouteillage et d'enrubannage à grande vitesse.

Les articulations robotiques utilisent des rapports couple/inertie élevés pour offrir un mouvement multi-axes fluide, garantissant un placement précis de la charge utile dans les stations d'assemblage et de soudage automatisées.

Les équipements de manipulation de plaques de semi-conducteurs nécessitent une rotation à basse vitesse ultra-fluide et un jeu nul pour éviter les micro-vibrations lors des processus de transfert de substrat délicats.

Fonctionnement

Le cycle opérationnel commence lorsque le contrôleur de mouvement transmet une commande de trajectoire en temps réel, spécifiant les profils de position et de vitesse cible au servo-variateur associé.

Le servo-variateur traite cette commande et module les transistors de puissance pour fournir un courant sinusoïdal triphasé précis aux enroulements du stator du moteur via des câbles d'alimentation isolés.

Au fur et à mesure que le courant électrique circule dans les bobines du stator, il génère un champ magnétique rotatif qui interagit avec les aimants permanents intégrés dans l'assemblage du rotor.

Cette interaction magnétique induit un couple mécanique, entraînant l'arbre du rotor en rotation en synchronisation exacte avec l'angle de phase électrique appliqué.

Simultanément, l'encodeur absolu haute résolution monté sur l'arbre arrière surveille le déplacement angulaire et la vitesse, transmettant des impulsions de rétroaction en temps réel au servo-variateur.

Le variateur compare la position réelle à la trajectoire commandée, ajustant instantanément la sortie de courant pour corriger toute erreur dynamique ou perturbation de la charge mécanique.

Guide de Sélection et Options Alternatives

La sélection du servomoteur de précision approprié nécessite une évaluation minutieuse des exigences de couple continu, du couple d'accélération de crête, des limites de dissipation thermique et de l'adaptation du moment d'inertie entre le moteur et la charge entraînée. Lorsque les lignes de production existantes nécessitent une migration matérielle immédiate ou une modernisation, les professionnels de l'automatisation peuvent s'appuyer sur l'expertise technique de 北京众平科技股份有限公司 pour identifier les équivalents fonctionnels exacts et effectuer des références croisées de tailles de châssis ou de configurations d'enroulement alternatives. L'équipe technique locale de 北京众平科技股份有限公司 gère des données d'ingénierie complètes pour aider aux calculs de dimensionnement multi-axes complexes, garantissant une compatibilité transparente avec les plates-formes de contrôle existantes et minimisant les temps d'arrêt imprévus lors des mises à niveau du système.

Foire Aux Questions (FAQ)

1. Quel est l'état actuel du stock local et le délai de livraison typique pour cette unité ?

北京众平科技股份有限公司 maintient un inventaire régional actif pour ce modèle, permettant une expédition rapide le jour même ou le lendemain pour minimiser les temps d'arrêt des équipements et éliminer les retards de transit à l'étranger.

2. Quelles sont les conditions de la garantie du produit et la procédure de retour RMA ?

Cette unité bénéficie d'une garantie complète de 12 mois couvrant les défauts de fabrication, soutenue par une vérification rigoureuse de la qualité avant expédition et un traitement RMA local rationalisé géré directement par l'intermédiaire de 北京众平科技股份有限公司.

3. Quelle est la tension de fonctionnement nominale et le profil de consommation d'énergie sous charge nominale ?

Le moteur fonctionne sur une tension de bus standard associée aux systèmes d'entraînement de 400 VDC, consommant un courant proportionnel à la charge mécanique jusqu'à sa capacité de puissance nominale de 0,75 kW.

4. Quels protocoles de communication et interfaces de rétroaction sont pris en charge par l'encodeur ?

L'encodeur multitours absolu intégré communique les données de position via des protocoles série à haute vitesse conçus pour une transmission numérique résistante au bruit avec des servo-variateurs compatibles.

5. Quelles sont les classifications de protection environnementale et les températures de fonctionnement ambiantes admissibles ?

L'unité répond aux normes IP65 pour la résistance à la poussière et à l'humidité lorsqu'une étanchéité adéquate est appliquée, et elle fonctionne de manière fiable dans une plage de température ambiante de 0 °C à 40 °C.

6. Quelles sont les considérations critiques d'installation mécanique et d'alignement ?

Le montage nécessite une surface métallique rigide et plane pour assurer une dissipation thermique adéquate, et un alignement précis de l'accouplement d'arbre est obligatoire pour éviter l'usure prématurée des roulements due aux forces de désalignement radial et axial.

7. Quelles procédures de maintenance de routine sont recommandées pour assurer une longévité opérationnelle optimale ?

La maintenance de routine implique l'inspection des connexions de câbles pour un siège sécurisé, la vérification des joints d'arbre pour l'usure dans des environnements contaminés et la vérification que le flux d'air de refroidissement reste dégagé autour du boîtier du moteur.

8. Comment s'assurer de la compatibilité logicielle et de l'adaptation des paramètres avec des contrôleurs tiers ?

Le réglage des paramètres nécessite la mise en correspondance des constantes électriques du moteur, du rapport d'inertie et de la résolution de rétroaction dans le logiciel de configuration du contrôleur de mouvement ou du servo-amplificateur.
