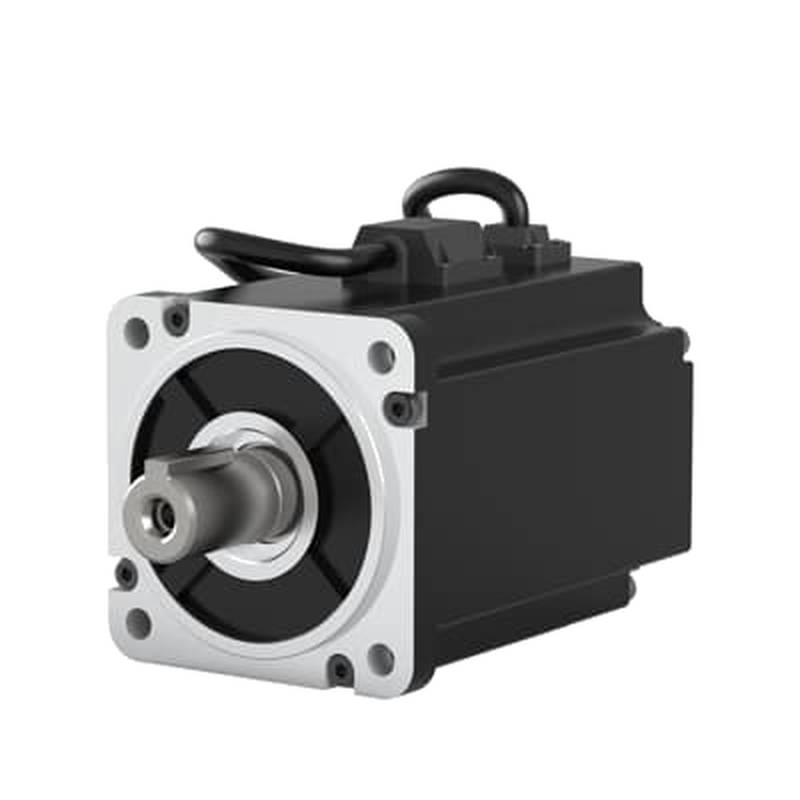

Moteur servo sans balais (BLDC) ABB DSM08L-0KW8-302-S1NA0 750 Watt

Ce servomoteur c.c. sans balais de 750 watts élimine le flou de mouvement à haute vitesse et la latence de positionnement dynamique dans les machines d'automatisation de haute précision. Beijing Zhongping Technology garantit un support d'approvisionnement transparent pour les composants d'automatisation d'origine de l'usine afin de minimiser les temps d'arrêt imprévus sur les lignes de fabrication critiques.

L'intégration de matériel de contrôle de mouvement haute performance dans des lignes d'assemblage automatisées avancées entraîne souvent de graves résonances mécaniques et des goulots d'étranglement de dissipation thermique lors des cycles d'accélération à haute fréquence. Le servomoteur c.c. sans balais ABB DSM08L-0KW8-302-S1NA0 de 750 watts résout directement ces défis d'ingénierie en utilisant une optimisation électromagnétique avancée et une construction de rotor à faible inertie. Fonctionnant dans la couche d'entraînement et d'actionnement des architectures de commande industrielle, cet actionneur reçoit des commandes de train d'impulsions précis ou de bus de terrain de la part de contrôleurs de mouvement multiaxes pour exécuter une sortie de rotation à couple élevé. Lorsque les ingénieurs d'usine sont confrontés à des tolérances de positionnement strictes et à des facteurs de marche élevés où les moteurs pas à pas standard sautent des pas ou surchauffent, cette conception sans balais à aimant permanent maintient une stabilité de couple continue. Elle élimine les étincelles de commutation et réduit les intervalles de maintenance en remplaçant les architectures à balais traditionnelles par une commutation électronique pilotée par des dispositifs de rétroaction à haute résolution. L'unité comble le fossé entre une réponse dynamique rapide et une synchronisation multiaxe absolue, garantissant que les profils de trajectoire complexes sont exécutés sans erreurs de suivi.

Spécifications Techniques

Numéro de Modèle : DSM08L-0KW8-302-S1NA0 @ Ambiance Standard

Puissance de Sortie Nominale : 0,75 kW @ Bus 400 VDC

Couple Nominal : 2,4 Nm @ 3 000 tr/min

Couple de Pointe Maximum : 7,2 Nm @ Surcharge Instantanée

Vitesse Nominale : 3 000 tr/min @ Service Continu

Vitesse de Fonctionnement Maximum : 4 500 tr/min @ Transitoire de Pointe

Couple de Blocage : 2,5 Nm @ 20°C Ambiant

Inertie du Rotor : 0,00032 kg·m² @ Sans Charge

Tension de l'Onduleur : Classe 400 VDC @ Entrée Triphasée

Type de Dispositif de Rétroaction : Codeur Absolu @ Haute Résolution

Classe de Protection : IP65 @ Joint d'Arbre et Boîtier

Température de Fonctionnement Ambiante : 0°C - 40°C @ Sortie Maximum

Classe d'Isolation : Classe F @ Limite Thermique de 155°C

Poids Total de l'Unité : 3,2 kg @ Configuration Standard

Intégration du Système et Configuration du Matériel

Une intégration mécanique et électrique correcte est essentielle pour obtenir des performances dynamiques optimales et prévenir les interférences électromagnétiques dans les environnements industriels. Montez fermement la bride du moteur sur une plaque de dissipateur thermique en aluminium usiné rigide à l'aide de vis à tête cylindrique creuse à haute résistance pour faciliter la dissipation thermique conductive pendant les cycles d'inversion lourds. Connectez les conducteurs de puissance à l'aide de câbles blindés de forte section, en veillant à ce que le cadre du moteur soit relié à une terre à faible impédance à l'aide d'une tresse en cuivre plate pour éliminer la capacité parasite haute fréquence et les boucles de masse. Acheminez le câble de rétroaction du codeur dans un conduit séparé, loin des lignes électriques c.a. haute tension, afin de protéger les signaux de position numériques sensibles contre l'induction électromagnétique. Terminez le blindage tressé du câble de rétroaction à 360 degrés dans le capot arrière métallique du connecteur d'entraînement pour maintenir l'intégrité du blindage électromagnétique continu sur l'ensemble de la boucle de contrôle de mouvement. Vérifiez la séquence de phases correcte avant le réglage automatique initial du contrôleur pour éviter une inversion inattendue de la direction de rotation ou des erreurs de non-correspondance de phase.

Fiabilité et Durabilité Environnementale

Conçu pour un déploiement industriel continu, ce servomoteur sans balais est doté d'un boîtier de classe IP65 qui isole efficacement les enroulements internes contre la poussière en suspension dans l'air, le brouillard d'huile et les jets d'eau à basse pression rencontrés dans les usines de fabrication difficiles. L'ensemble de stator utilise une isolation par imprégnation sous pression et vide avancée, protégeant le fil de aimant en cuivre contre la pénétration d'humidité et les vapeurs chimiques agressives sur des durées de vie opérationnelles prolongées. La gestion thermique repose sur une géométrie de boîtier en aluminium à ailettes optimisée qui maximise le refroidissement par convection naturelle, complétée par une ventilation forcée en option pour les applications à température ambiante élevée. Les roulements à billes préchargés de précision sont lubrifiés en usine avec une graisse synthétique à haute température conçue pour résister à une rotation continue à grande vitesse sans dégradation ni blocage mécanique. L'unité atteint un indice de temps moyen entre pannes élevé, minimisant les arrêts de production non planifiés et réduisant les dépenses de maintenance du cycle de vie à long terme dans les environnements industriels automatisés.

Guide de Sélection et Options Alternatives

La sélection du servomoteur correct nécessite une évaluation minutieuse du couple de charge continu, des exigences d'accélération de pointe, des rapports de non-correspondance du moment d'inertie et des limitations thermiques ambiantes dans la machine cible. Lors de la modernisation de lignes d'automatisation existantes ou de la conception de nouveaux systèmes multiaxes, les ingénieurs peuvent exploiter des modèles alternatifs de la famille de servomoteurs ABB tels que les séries DSM08M ou DSM08H si des profils couple/inertie différents sont requis. Beijing Zhongping Technology gère un inventaire complet de composants d'automatisation d'origine de l'usine et fournit des conseils techniques d'experts pour aider les équipes d'ingénierie dans la sélection par référence croisée, les calculs de dimensionnement et la substitution transparente des modèles. Nos spécialistes d'application régionaux travaillent en étroite collaboration avec les techniciens d'usine pour vérifier la compatibilité électrique, les faisceaux de câbles et les paramètres de correspondance des lecteurs, garantissant un déploiement rapide du système et un risque d'intégration minimal.

Foire Aux Questions (FAQ)

1. Quel est l'état actuel de l'inventaire local et le délai de livraison typique pour ce modèle de moteur ?

Beijing Zhongping Technology maintient un stock local robuste de ce composant, permettant une expédition le jour même ou le jour ouvrable suivant pour éliminer les retards d'expédition prolongés à l'étranger pour les réparations urgentes d'installations.

2. Quelle couverture de garantie standard et quelles procédures de retour RMA s'appliquent à cette unité ?

Ce produit bénéficie d'une garantie constructeur complète de 12 mois, soutenue par des inspections de qualité rigoureuses avant expédition et un processus de remplacement RMA local rationalisé géré par Beijing Zhongping Technology.

3. Quelles sont les exigences d'entrée électrique et les mesures de protection recommandées pour ce servomoteur ?

Le moteur fonctionne sur une classe de tension de bus nominale de 400 VDC nécessitant un servo-entraînement intelligent triphasé compatible, et doit être protégé contre les pics de tension à l'aide d'une suppression de surtension externe et de pratiques de mise à la terre appropriées.

4. Quels protocoles de rétroaction et interfaces de communication sont compatibles avec le codeur du moteur ?

Le codeur absolu intégré prend en charge les protocoles de communication série à haute résolution conçus pour une interface directe avec les contrôleurs de mouvement multiaxes modernes et les variateurs industriels.

5. Quel indice de protection environnementale et quelles limites de température régissent un fonctionnement sûr ?

L'unité dispose d'un indice de protection environnementale IP65 et est conçue pour un fonctionnement continu dans une plage de température ambiante de 0°C à 40°C.

6. Quelles sont les dimensions de montage mécanique spécifiques et les tolérances d'alignement lors de l'installation ?

Le moteur utilise une bride carrée métrique standardisée avec des diamètres de pilote usinés avec précision, nécessitant un alignement d'arbre angulaire et radial dans les limites de 0,05 mm lorsqu'il est couplé à des charges mécaniques.

7. Quels contrôles de maintenance de routine sont recommandés pour garantir la fiabilité opérationnelle à long terme ?

Les opérateurs doivent inspecter périodiquement les joints d'arbre pour détecter l'usure, vérifier le serrage des connecteurs électriques, vérifier l'intégrité de la mise à la terre et surveiller les niveaux acoustiques des roulements pendant les cycles de maintenance préventive programmés.

8. Comment les paramètres de configuration doivent-ils être mis en correspondance lors de l'intégration du moteur avec des variateurs tiers ?

Les intégrateurs de système doivent saisir avec précision les paires de pôles du moteur, les limites de courant maximales, la résistance des enroulements, les valeurs d'inductance et la résolution du codeur dans l'utilitaire de configuration du logiciel du variateur avant d'exécuter les routines de réglage automatique.
