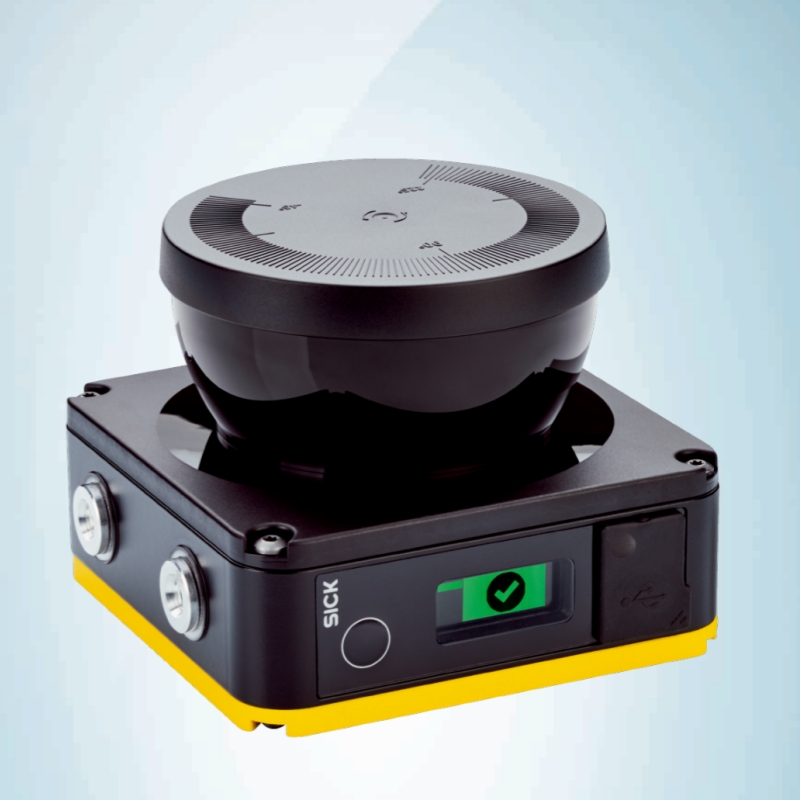

Le SICK NANS3-AAAZ30AN1 est un scanner laser de sécurité (LiDAR de sécurité) pour la protection de zone dans les véhicules à guidage automatique, les cellules de robots collaboratifs et les machines stationnaires. Il offre un champ de sécurité de 3 m et un champ d'avertissement de 10 m avec un angle de balayage de 270°, atteignant SIL2 (CEI 61508) et PL d (EN ISO 13849). Convient pour la surveillance des points dangereux, la protection d'accès et l'évitement de collision des plateformes mobiles.
Qu'est-ce qu'un scanner laser de sécurité ?
Un scanner laser de sécurité est un dispositif de protection électro-sensible qui émet des faisceaux laser pulsés et analyse la lumière réfléchie pour détecter des objets dans une zone bidimensionnelle définie. Il déclenche un signal d'arrêt de sécurité si un objet ou une personne pénètre dans la zone de protection préconfigurée, ce qui en fait un composant essentiel de la protection des machines et de l'évitement de collision des robots mobiles.
Les scanners laser de sécurité sont classés par leur portée de champ de protection et leur niveau d'intégrité de sécurité. Les modèles compacts comme la série nanoScan3 de SICK sont conçus pour des portées de champ allant jusqu'à 3 ou 4 mètres, tandis que les scanners de sécurité pleine taille s'étendent à 7 mètres et plus. Le NANS3-AAAZ30AN1 appartient à la famille nanoScan3 Core - le scanner laser de sécurité le plus compact pour les applications où l'espace est limité mais où une protection de zone certifiée est obligatoire.
Spécifications clés
Portée du champ de protection : 3 m (max.)
Portée du champ d'avertissement : 10 m (max.)
Angle de balayage : 270°
Capacité de détection : 30 mm, 40 mm, 50 mm, 70 mm, 150 mm (configurable)
Temps de réponse (état OFF) : ≤80 ms (configurable, dépend du nombre de champs de sécurité)
Technologie : temps de vol pulsé
Niveau d'intégrité de sécurité : SIL2 selon CEI 61508
Niveau de performance : PL d selon EN ISO 13849-1
Catégorie : Cat.3 selon EN ISO 13849-1
PFHd (Probabilité de défaillance dangereuse par heure) : <1×10⁻⁶
Sorties : 2 paires OSSD (sorties statiques de sécurité), 8 E/S universelles configurables
Type d'interface : E/S (variantes Ethernet non sécurisées disponibles dans d'autres modèles)
Tension d'alimentation : 24 VDC (19,2 à 28,8 VDC)
Consommation électrique : 7 W (typique)
Immunité à la lumière ambiante : jusqu'à 40 000 lx
Indice de protection du boîtier : IP65 (selon CEI 60529)
Plage de température de fonctionnement : -10°C à 50°C
Dimensions (H x L x P) : 80 mm × 80 mm × 95,7 mm (sans support de montage)
Poids : 0,6 kg (approximatif)
Certifications : CE, cULus, certifié TÜV SÜD (SIL2, PL d)
Montage : Montage arrière direct 4 points M5 ou support de montage optionnel
Points forts techniques
La couverture de balayage à 270° minimise le nombre de capteurs autour de la machine. La grande ouverture du nanoScan3 permet à un seul scanner monté dans un coin de machine de couvrir trois côtés ouverts avec un champ de sécurité de 3 m, remplaçant ainsi le besoin de deux scanners à 190° dans les applications de protection d'accès. Cela réduit le matériel, le câblage et la complexité du contrôleur de sécurité.
L'immunité à la lumière ambiante de 40 000 lux prend en charge le fonctionnement en plein soleil. Le scanner utilise un filtrage optique et une mesure de temps de vol qui rejettent les interférences infrarouges ambiantes. Ceci est essentiel pour les robots mobiles opérant près des quais de chargement d'entrepôt ou des transitions extérieures où la lumière du soleil peut saturer les capteurs non conçus pour des conditions ambiantes élevées. Une question fréquente est de savoir si le scanner peut être utilisé à l'extérieur - oui, il le peut, dans les limites de l'indice de protection IP65 spécifié et de la tolérance à la lumière ambiante, à condition qu'il n'y ait pas d'éclaboussures directes ou d'immersion.
La conception compacte et légère s'intègre dans des châssis de machines étroits. Avec seulement 80 mm de largeur de boîtier, le scanner s'adapte aux profilés en aluminium extrudé et à l'intérieur des boîtiers de base de robots où des scanners de 160 mm de diamètre ne peuvent pas être installés. Le poids de 0,6 kg simplifie également le montage sur des structures de robots en mouvement sans affecter la dynamique.
L'évaluation multi-champs permet des champs de protection, d'avertissement et de détection de contour simultanés. Le scanner évalue plusieurs ensembles de champs qui peuvent être commutés via des entrées statiques ou des signaux de contrôle dynamiques d'un contrôleur de véhicule. Dans une application AGV typique, un ensemble de champs protège la progression avant à pleine vitesse, tandis qu'un second ensemble protège le mouvement latéral à vitesse réduite lors de l'accostage.
Applications
Évitement de collision pour les véhicules à guidage automatique (AGV) et les robots mobiles autonomes (AMR) : Surveille la trajectoire avant et les côtés latéraux avec un champ de protection de 3 m pour déclencher un arrêt d'urgence en moins de 80 ms lorsque du personnel pénètre dans le couloir de déplacement. Le champ d'avertissement de 10 m ralentit le véhicule avant qu'il n'entre dans le champ de sécurité, réduisant ainsi l'usure des freins et le déplacement de la charge.
Protection des robots collaboratifs (cobots) dans les zones à vitesse réduite : Détecte l'approche de l'opérateur aux postes de travail des robots et déclenche un mode de vitesse réduite sécurisé lorsque le champ d'avertissement est franchi, conformément aux directives ISO/TS 15066 pour les applications collaboratives limitées en puissance et en force. Le niveau PL d du scanner correspond aux performances de sécurité requises pour la protection conventionnelle de l'entrée des cellules robotisées.
Surveillance des points dangereux sur les presses hydrauliques et les machines d'emballage : Crée un plan de détection vertical ou horizontal qui empêche le démarrage du cycle de la machine si la main ou le bras d'un opérateur se trouve dans la zone dangereuse. La capacité de détection de 30 mm peut détecter de manière fiable les doigts conformément aux calculs de portée EN ISO 13855.
Protection d'accès pour les cellules de palettisation et les systèmes de stockage automatisés : Définit un champ de protection basé sur le contour autour des zones de palettisation robotisées, permettant le flux de matériaux à travers les ouvertures supérieures tout en empêchant l'entrée du personnel. Les ensembles de champs configurables du scanner sont commutés par l'automate de la cellule lorsque les portes du convoyeur s'ouvrent pour l'entrée/sortie des palettes.
Protection latérale des lignes de transfert et des systèmes de portiques : Surveille toute la longueur des longs bancs de machines en montant un scanner à chaque extrémité ou à mi-portée, avec des champs qui se chevauchent couvrant les allées piétonnes parallèles à l'axe de déplacement de la machine.
Remplacement des tapis de sécurité et des commandes bi-manuelles : Fournit une protection de zone sans contact dans les applications où les tapis de sol deviennent contaminés ou présentent des risques de trébuchement. Le rayon de balayage de 3 m offre une couverture plus large qu'un seul segment de tapis de sécurité.
Guide de sélection
Applications appropriées :
Applications où un champ de protection de 3 m et un champ d'avertissement de 10 m sont suffisants pour le calcul de la distance de sécurité requise selon EN ISO 13855
Plateformes mobiles (AGV, AMR) nécessitant une couverture avant et latérale à 270° avec un seul scanner au lieu de plusieurs unités à 190°
Rétrofits de machines où un scanner compact peut être intégré dans un châssis de machine existant sans refonte de la protection structurelle
Environnements à forte lumière ambiante jusqu'à 40 000 lux, tels que les quais de chargement avec des portes ouvertes
Non recommandé pour :
Distances de champ de protection supérieures à 3 mètres, telles que la protection périmétrique de grande surface de cellules robotisées entières mesurant 5 à 7 mètres de profondeur. Le nanoScan3 Core est mécaniquement limité à un champ de sécurité de 3 m. Sélectionnez les séries SICK microScan3 Core ou outdoorScan3 pour des champs de protection de 4 à 7 m.
Réseaux de sécurité nécessitant une communication EtherNet/IP CIP Safety, PROFIsafe ou FSoE directement depuis le scanner. Le NANS3-AAAZ30AN1 est une variante E/S avec sorties OSSD. Si une intégration de bus de terrain sécurisée est nécessaire, choisissez la variante réseau du NANS3-AAAZ30AN1 (par exemple, SICK nanoScan3 Pro ou Core avec interface Ethernet/IP sécurisée).
Applications nécessitant SIL3 ou PL e sans mesures supplémentaires. Le nanoScan3 Core est certifié SIL2/PL d. Pour une intégrité de sécurité plus élevée, le SICK microScan3 Pro offre une certification SIL3/PL e.
FAQ
1. Quelle est la fourchette de prix pour le scanner laser de sécurité SICK NANS3-AAAZ30AN1 ?
Le NANS3-AAAZ30AN1 coûte généralement entre 2 800 $ et 3 500 $ USD par unité, selon le volume de commande et le canal de distribution. Cela comprend le scanner, la documentation et un certificat d'étalonnage d'usine. Les prix fluctuent en raison des taux de change, des tarifs douaniers et des ajustements d'usine. Pour un devis précis avec les prix et la disponibilité actuels, contactez directement Beijing Zhongping Technology.
2. Comment sélectionner la bonne portée de champ de protection et la bonne résolution pour mon application ?
La portée du champ de protection doit être au moins égale à la distance de sécurité minimale calculée à partir du temps d'arrêt de la machine plus le temps de réponse du scanner selon EN ISO 13855. La capacité de détection (résolution) détermine la taille de l'objet détecté : sélectionnez 30 mm pour la détection des doigts, 40 mm pour la détection des mains ou 150 mm pour la détection du corps. Beijing Zhongping Technology fournit une feuille de calcul gratuite pour le calcul des distances de sécurité lorsque vous demandez un devis.
3. Quel est le délai de livraison et la disponibilité en stock pour ce LiDAR de sécurité ?
Les configurations standard en stock du SICK NANS3-AAAZ30AN1 sont disponibles dans les centres de distribution régionaux et peuvent être expédiées dans un délai de 1 à 5 jours ouvrables. Les variantes non en stock et les commandes en gros volumes nécessitent généralement un délai de fabrication de 6 à 8 semaines. Contactez-nous pour une confirmation de stock en temps réel.
4. Le nanoScan3 peut-il être monté verticalement pour la protection d'accès, ou un montage horizontal est-il requis ?
Les deux orientations de montage sont prises en charge. Le montage vertical avec un ventilateur de 270° crée un plan de détection parallèle au sol pour la protection d'accès, tandis que le montage horizontal sur un véhicule fournit un plan de faible hauteur pour la surveillance de trajectoire. Le champ de protection doit être configuré dans le logiciel SICK Safety Designer pour correspondre à l'angle de montage, y compris la compensation de la limite de décalage angulaire de +/- 1°.
5. Le NANS3-AAAZ30AN1 inclut-il un logiciel de configuration, et est-il programmable sur site ?
Le logiciel de configuration SICK Safety Designer est disponible en téléchargement gratuit et est requis pour la définition des ensembles de champs, le mappage des entrées/sorties et le reporting des diagnostics. Le scanner se connecte via USB (à l'aide d'un adaptateur de programmation SICK vendu séparément) pour la mise en service et le clonage. Tous les paramètres critiques de sécurité sont protégés par somme de contrôle et nécessitent une procédure de vérification selon ISO 13849 avant que le scanner n'entre en mode opérationnel.
6. Quelles conditions de paiement proposez-vous pour l'achat de scanners laser de sécurité ?
Nous acceptons les virements bancaires (T/T), les lettres de crédit irrévocables (L/C à vue) et les principales cartes de crédit. Pour les clients professionnels établis, Beijing Zhongping Technology peut proposer des conditions de paiement net 30 après évaluation du crédit. Des paiements par étapes basés sur le projet sont disponibles pour les commandes de cinq scanners ou plus.
7. Le SICK NANS3-AAAZ30AN1 convient-il aux applications AGV et de robots mobiles ?
Oui. L'angle de balayage de 270°, le champ de protection de 3 m et le champ d'avertissement de 10 m conviennent spécifiquement aux AGV et AMR compacts avec des vitesses de déplacement allant jusqu'à 1,5 m/s. Le scanner prend en charge la commutation de champs statiques et dynamiques via des entrées numériques, permettant au contrôleur de sécurité du véhicule de sélectionner différents ensembles de champs en fonction de la vitesse, de l'angle de braquage et du mode de fonctionnement.
8. Comment le scanner gère-t-il les environnements poussiéreux, humides ou de lavage ?
L'indice de protection IP65 protège contre l'infiltration de poussière et les jets d'eau à basse pression de toutes directions selon la norme CEI 60529. Cependant, le scanner ne doit pas être immergé ni exposé à des nettoyages à la vapeur à haute pression au-delà de 30 bars. Pour les zones de lavage avec des agents de nettoyage agressifs, nous recommandons de vérifier la compatibilité chimique de la fenêtre frontale en polycarbonate avec le détergent spécifique utilisé.
9. Quelle garantie est fournie et une garantie étendue est-elle disponible ?
Beijing Zhongping Technology offre une garantie de 2 ans contre les défauts de fabrication sur tous les nouveaux scanners laser de sécurité SICK. Des garanties prolongées couvrant une troisième année sont disponibles moyennant des frais supplémentaires. Les remplacements sous garantie sont expédiés dans les 2 jours ouvrables suivant l'autorisation RMA.
10. Puis-je configurer plusieurs champs de protection et basculer dynamiquement entre eux ?
Oui. Le nanoScan3 prend en charge jusqu'à 8 ensembles de champs configurables, chacun contenant un champ de protection et jusqu'à deux champs d'avertissement. Les ensembles de champs peuvent être commutés en 20 ms via des signaux d'entrée statiques ou dynamiques sur le port E/S universel. Cela permet une sélection de champ dépendante de la vitesse pour les AGV : un champ de protection long pour le déplacement en ligne droite, et un champ plus court pour les manœuvres d'accostage à basse vitesse.
