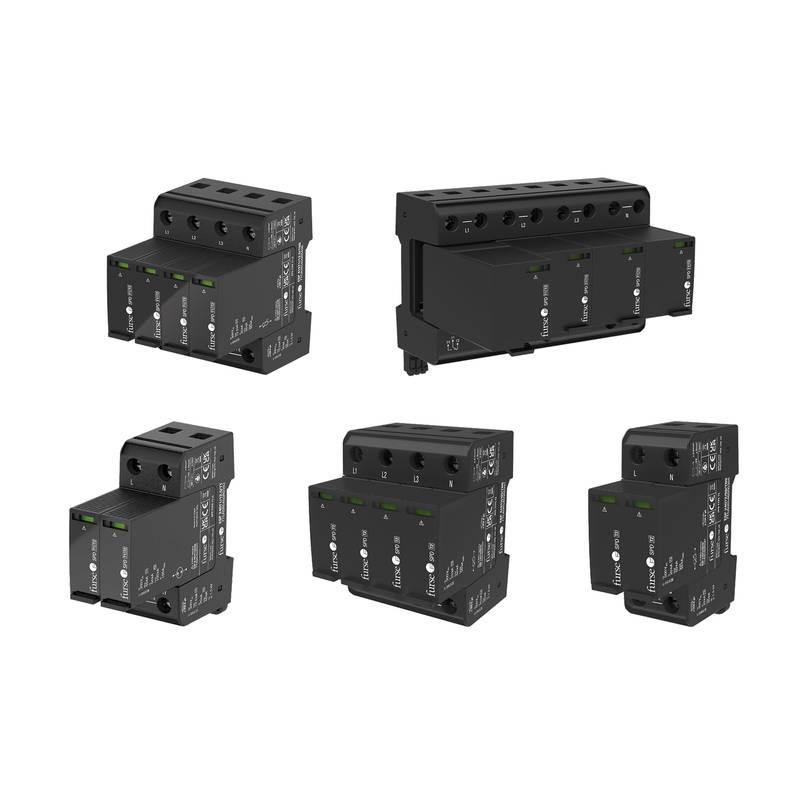

La série Furse ESP 240 propose des solutions robustes de parafoudre pour les installations monophasées de 230 V à l'entrée de service. Conçues pour atténuer les surtensions transitoires, ces unités de protection contre les surtensions de Type 2 protègent les équipements d'automatisation sensibles contre les courants de foudre partiels et les pics de commutation induits.
Les installations d'automatisation industrielle modernes font face à des risques critiques d'interruption dus aux surtensions transitoires pénétrant par les entrées de service ou induites par les lignes électriques adjacentes. La gamme Furse ESP 240 D1/M1/T3 répond à ces défis en employant une architecture de protection multi-étagée coordonnée conforme aux réglementations de câblage BS EN 62305 et BS 7671. Fonctionnant sur des réseaux monophasés de 230 V, ces appareils gèrent à la fois les courants d'impulsion directs et les formes d'onde indirectes 8/20. Les paramètres d'indication d'état actif signalent instantanément les irrégularités du système, notamment la perte de puissance, la défaillance de phase ou les pics de tension anormaux entre neutre et terre, garantissant une surveillance ininterrompue pour les ingénieurs de site.
Spécifications techniques
Tension nominale Phase à Neutre Uo : 240 VAC @ 50 Hz / 60 Hz
Tension maximale de service continu Uc : 280 VAC @ 200 - 280 V
Classe de parafoudre : Type 1 + 2 + 3 @ BS EN 61643
Courant de choc impulsionnel Iimp : 12,5 kA @ forme d'onde 10 / 350 µs
Courant nominal de décharge In : 20 kA @ forme d'onde 8 / 20 µs
Courant maximal de décharge Imax : 40 kA @ forme d'onde 8 / 20 µs
Niveau de protection en tension Up : < 600 V @ Protection en mode complet
Tenue au court-circuit : 25 kA @ 50 Hz
Calibre maximal du fusible de sauvegarde : 125 A @ type gL
Courant de fuite à la terre : < 250 µA @ Tension de service normale
Courant du circuit d'indication : < 10 mA @ État opérationnel
Pouvoir de coupure du contact sec : 1 A @ 250 VAC (RMS)
Plage de température ambiante de fonctionnement : -40°C - +80°C @ Opérationnel
Indice de protection du boîtier : IP20 @ IEC 60529
Section des conducteurs : 25 mm² max multibrins @ Bornes à vis
Couple de serrage : 4,5 Nm max @ Cosses de raccordement
Intégration système et configuration matérielle
Une installation correcte du parafoudre nécessite le respect strict de pratiques de câblage courtes et rectilignes afin de minimiser la chute de tension inductive lors des transitoires à haute fréquence. L'appareil se monte sur un rail DIN chapeau standard de 35 mm à l'intérieur du tableau de distribution principal ou d'un boîtier étanche dédié. Raccordez les conducteurs de phase, de neutre et de terre entrants directement aux bornes désignées à l'aide de câbles en cuivre multibrins allant jusqu'à 25 mm², en appliquant un couple de serrage maximal de 4,5 Nm. Pour les dérivations à faible courant ou la distribution sur socles de prises jusqu'à 16 A, des variantes telles que l'ESP 240T3/SKT ou les modèles en ligne (ESP 240D-10A et ESP 240D-32A) s'intègrent directement dans les alimentations de sous-distribution. Le contact sec basculeur intégré permet une intégration transparente avec les automates programmables ou les systèmes de gestion technique de bâtiment, transmettant des avertissements actifs de pré-défaillance et des alertes de perte de phase via un simple câblage sur bornier à vis.
Fiabilité et durabilité environnementale
Conçu pour les environnements industriels difficiles, l'ensemble présente une construction de boîtier robuste qui résiste à des températures ambiantes de fonctionnement allant de -40°C à +80°C. Les mécanismes internes de déconnexion thermique multi-étagés isolent en toute sécurité les composants dégradés lors d'événements de surtension prolongés, sans risque d'emballement thermique ni compromission de la sécurité électrique de base. L'indicateur visuel d'état à trois voies intégré fournit des diagnostics clairs : le vert indique une capacité de protection complète, le vert et le rouge combinés signalent une protection réduite nécessitant un remplacement planifié, et le rouge fixe signifie la fin de vie. De plus, les fonctions d'avertissement actif détectent les décalages de potentiel dangereux entre neutre et terre causés par des erreurs de câblage ou un déséquilibre de phase sévère, protégeant les actifs d'automatisation en aval et minimisant les coûts de maintenance industrielle imprévue.
Guide de sélection et options alternatives
La sélection du dispositif de protection contre les surtensions adéquat dépend du niveau de protection contre la foudre de l'installation, de l'évaluation des risques structurels et de la proximité des lignes de service entrantes selon la norme BS EN 62305. Les tableaux de distribution principaux exposés à un risque élevé bénéficient de modules à haute capacité tels que l'ESP 240 D1 ou M1, tandis que les dérivations de prises localisées et les charges terminales sensibles nécessitent des variantes en aval dédiées telles que l'ESP 240T3/SKT ou des alternatives en ligne avec fusibles (ESP 240D-10A et ESP 240D-32A). Pour les clients recherchant une vérification professionnelle par référence croisée ou un approvisionnement localisé, Beijing Zhongping Technology dispose d'un vaste stock régional prêt à l'expédition et offre un support technique d'ingénierie expert pour correspondre aux paramètres électriques exacts.
Foire aux questions (FAQ)
1. Quelle est la fonction principale du parafoudre Furse ESP 240 dans un réseau 230 V ?
Il assure une protection combinée de types 1, 2 et 3 aux entrées de service ou dans les tableaux de sous-distribution, en déviant en toute sécurité les courants de foudre directs et les surtensions transitoires induites loin de l'électronique d'automatisation monophasée sensible.
2. Quels sont les délais de livraison et la disponibilité en stock de cette série via vos canaux de distribution ?
Beijing Zhongping Technology stocke localement des composants Furse d'origine, permettant un traitement rapide des commandes et une expédition immédiate pour les références industrielles standard.
3. Comment fonctionne l'architecture de protection en mode complet (Full Mode) sur les conducteurs ?
La conception en mode complet offre une protection renforcée à faible tension résiduelle sur tous les modes de couplage, y compris les trajets phase-neutre, phase-terre et neutre-terre.
4. Que signifient les différents voyants d'état LED lors du fonctionnement de routine ?
Un affichage vert confirme un état de protection complet, un voyant combiné vert et rouge indique une capacité de protection réduite nécessitant le remplacement de l'unité, et un indicateur rouge signale une perte totale de protection.
5. Le contact sec peut-il être relié à un API externe ou à un système d'alarme ?
Oui, le contact sec basculeur intégré se connecte directement aux systèmes de gestion technique de bâtiment ou à des avertisseurs sonores externes pour signaler des pré-défaillances, une perte de phase ou des fusibles grillés.
6. Quel est le calibre de fusible de sauvegarde recommandé pour l'installation de ce parafoudre ?
L'appareil nécessite un fusible de sauvegarde externe ne dépassant pas 125 A gL pour garantir une coordination correcte des courts-circuits et un isolement électrique sûr dans des conditions de défaut extrêmes.
7. Comment l'unité doit-elle être câblée pour minimiser l'accumulation de tension inductive ?
Les installateurs doivent maintenir les câbles de raccordement aussi courts, droits et directs que possible, ou utiliser des configurations de connexion en série sur des alimentations à plus faible courant pour éliminer les tensions de câble additives.
8. Cet appareil offre-t-il une protection contre les défauts de tension dangereux entre neutre et terre ?
Oui, l'unité dispose d'un mécanisme d'avertissement actif qui clignote pour alerter les opérateurs d'anomalies de tension potentiellement dangereuses entre neutre et terre résultant d'erreurs de câblage ou de mise à la terre.
