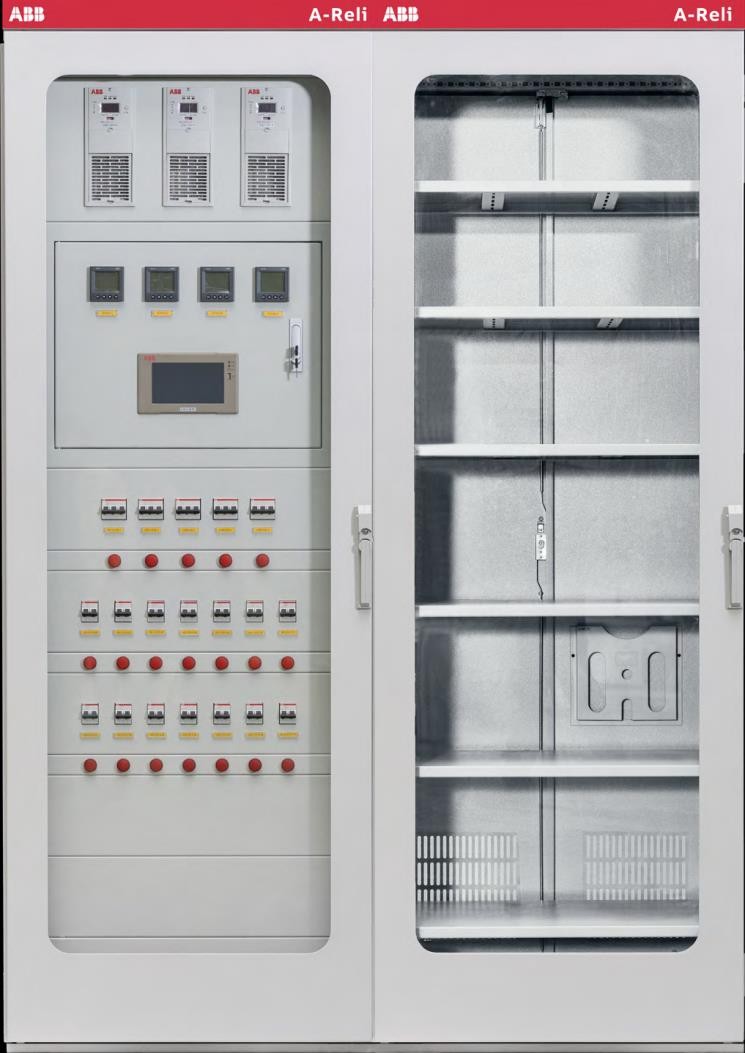

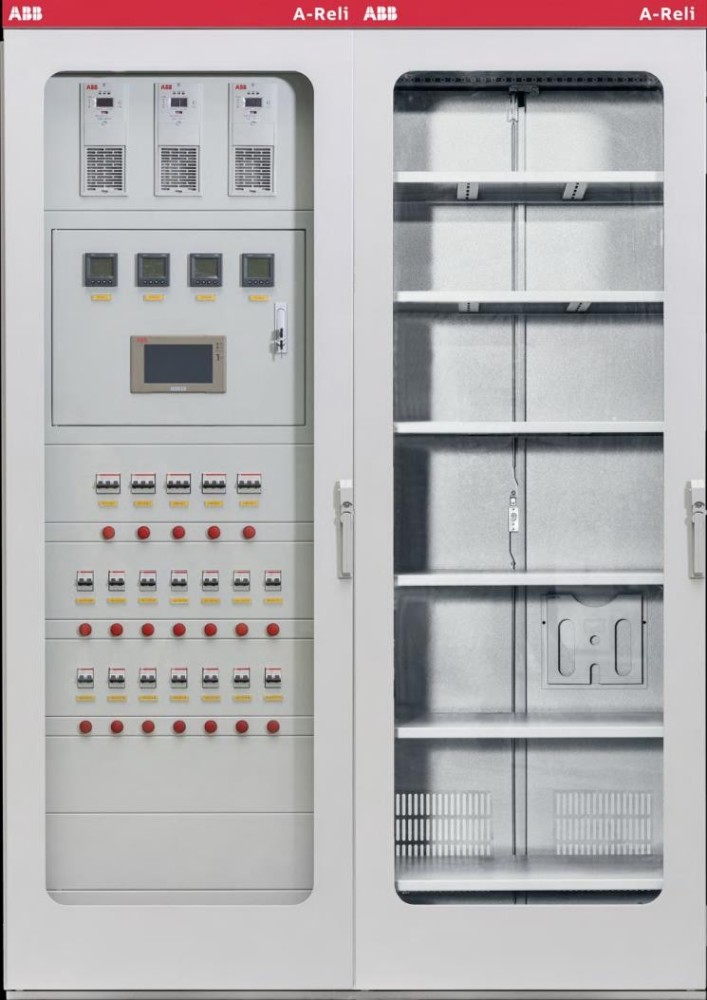

Le système d'alimentation CC à micro-ordinateur ABB A-Reli series 220V 100Ah fournit une alimentation de commande et opérationnelle fiable pour l'appareillage à haute tension et la protection par relais dans les sous-stations électriques et les installations industrielles. Cette unité modulaire intègre une rectification haute fréquence, une inspection intelligente des batteries et une surveillance par écran tactile couleur pour assurer une alimentation électrique auxiliaire continue dans des conditions industrielles complexes.
Les sous-stations électriques modernes, les centrales électriques et les chemins de fer électrifiés dépendent fortement d'un courant continu auxiliaire ininterrompu pour actionner les disjoncteurs à haute tension et régir les schémas de relais de protection. Un défi d'ingénierie majeur dans ces installations est d'atténuer la chute de tension, le bruit électrique et la dégradation de la batterie lors des perturbations du réseau. Le système d'alimentation ABB A-Reli 100AH/220V répond à ces vulnérabilités grâce à une architecture de commutation haute fréquence avancée et une surveillance de la batterie en temps réel. Les modules redresseurs utilisent une technologie de commutation souple résonnante LLC en pont complet avec correction active du facteur de puissance pour optimiser l'efficacité de conversion et supprimer les interférences électromagnétiques. Parallèlement, un processeur ARM9 32 bits exécutant une interface graphique LINUX gère le noyau du système, permettant une interaction locale et une communication à distance via des ordinateurs supérieurs pour exécuter efficacement des fonctions de télémesure, de signalisation, de régulation et de contrôle.
Spécifications techniques
Tension d'entrée CA nominale : 380 VAC ± 15% @ 50 Hz
Tension de sortie CC nominale : 220 VDC @ Fonctionnement continu
Capacité nominale : 100 Ah @ Taux de décharge de 10 heures
Topologie du module redresseur : Commutation souple résonnante LLC en pont complet @ Haute fréquence
Facteur de puissance : >= 0.92 @ Charge nominale
Interface de communication : RS485 / Ethernet @ Protocole Modbus
Plage de température de fonctionnement : -10°C - 50°C @ Environnement intérieur
Résistance d'isolement : >= 10 MOhms @ Tension de test 500 VDC
Intégration du système et configuration matériel
Le déploiement du système ABB A-Reli 100AH/220V nécessite une attention méticuleuse à la disposition physique, au câblage et à la mise à la terre dans l'armoire de commande. Des câbles à paires torsadées blindées doivent être utilisés pour toutes les lignes de communication RS485 reliant l'unité de surveillance au système supérieur de contrôle-commande et d'acquisition de données (SCADA) afin d'éviter la corruption des données par des surtensions transitoires de commutation à haute tension. Les câbles de distribution d'alimentation connectant la sortie du redresseur au bus de commande (KM) et au bus de fermeture (HM) doivent être dimensionnés en fonction du courant continu maximal admissible et des limitations de chute de tension autorisée. Une mise à la terre adéquate du châssis de l'armoire à l'aide d'une barre omnibus en cuivre à faible impédance est essentielle pour établir un plan de référence fiable, supprimer le bruit électrique en mode commun et protéger les composants à semi-conducteurs sensibles contre les décharges électrostatiques.
Fiabilité et durabilité environnementale
Les environnements de sous-stations industrielles exposent l'électronique de puissance au stress thermique, aux particules en suspension dans l'air et aux fluctuations d'humidité. Le système ABB A-Reli intègre des stratégies robustes de gestion thermique, combinant un refroidissement à air forcé dans les modules redresseurs à forte charge avec des chemins de convection naturelle pour les sous-ensembles passifs afin de maintenir les températures de fonctionnement dans des marges de conception sûres. Le matériel de surveillance de l'isolement interne évalue en continu les courants de fuite à la terre à travers le bus CC, émettant des avertissements précoces avant qu'une dégradation mineure de l'isolement ne dégénère en défaut à la terre à l'échelle du système. De plus, la disposition modulaire permet aux techniciens de remplacer à chaud des unités redresseuses individuelles lors des fenêtres de maintenance planifiée, minimisant ainsi le temps moyen de réparation et maintenant la disponibilité opérationnelle continue.
Guide de sélection et options alternatives
La sélection de la capacité appropriée du système d'alimentation CC implique le calcul de la charge continue cumulative de tous les instruments de supervision, lampes témoins et éclairage de secours, ainsi que des exigences de courant de déclenchement et de fermeture instantanées des disjoncteurs lourds. Les ingénieurs doivent évaluer si la configuration 220V 100Ah correspond aux calculs du temps de réserve de la batterie de l'installation. Pour les installations nécessitant des niveaux de tension opérationnelle inférieurs, une variante de série 110V alternative est disponible pour correspondre aux spécifications de bobines d'appareillage spécifiques. Beijing Zhongping Technology (北京众平科技股份有限公司) fournit un support technique d'expert, aidant les équipes d'ingénierie à effectuer des sélections par référence croisée, des calculs de profil de charge et une correspondance locale des pièces de rechange pour rationaliser le processus d'intégration du système.
Foire aux questions (FAQ)
1. Quel est le délai de livraison standard et la politique de garantie pour cet équipement ?
Le calendrier de livraison standard dépend des spécifications de configuration et de la logistique régionale, et l'équipement est couvert par une garantie constructeur complète de 12 mois couvrant les défauts structurels et opérationnels.
2. Beijing Zhongping Technology (北京众平科技股份有限公司) fournit-il des services d'inspection avant expédition ?
Oui, des vérifications techniques et des contrôles de qualité avant expédition sont effectués pour s'assurer que les paramètres du système sont conformes aux commandes d'ingénierie avant l'envoi.
3. Quels protocoles de communication sont pris en charge par le panneau de surveillance ?
Le système utilise des interfaces industrielles standard RS485 fonctionnant sur des protocoles Modbus pour une intégration transparente avec les plateformes SCADA ou DCS au niveau de l'usine.
4. Les modules redresseurs peuvent-ils fonctionner dans une configuration de redondance en parallèle ?
Oui, plusieurs modules redresseurs haute fréquence prennent en charge des configurations de partage de courant actif pour fournir une redondance N+1 pour les charges de sous-station critiques.
5. Comment le module d'inspection de la batterie surveille-t-il les cellules individuelles ?
Le module mesure en continu la tension de chaque cellule, la résistance interne et les paramètres de température ambiante pour détecter les premiers signes de sulfatation des plaques ou d'assèchement.
6. Quel est le rôle du module abaisseur dans le panneau CC ?
Le module abaisseur régule la tension fournie au bus de commande, compensant les tensions de bus élevées pendant les cycles de charge d'égalisation de la batterie.
7. Le système est-il adapté à des opérations de sous-station complètement sans surveillance ?
Oui, les fonctions intégrées de « quatre télécommandes » (télémesure, signalisation, régulation et contrôle) permettent une supervision à distance complète sans nécessiter de personnel permanent sur place.
8. Quelles procédures de maintenance sont requises pour les redresseurs à commutation souple ?
La maintenance de routine se limite au dépoussiérage périodique des ventilateurs de refroidissement, à la vérification du couple des bornes et à la vérification des fichiers journaux pour toute anomalie thermique ou de tension enregistrée.
