Scanner 3D laser bleu HIKROBOT MV-DP4020-01P Profilomètre

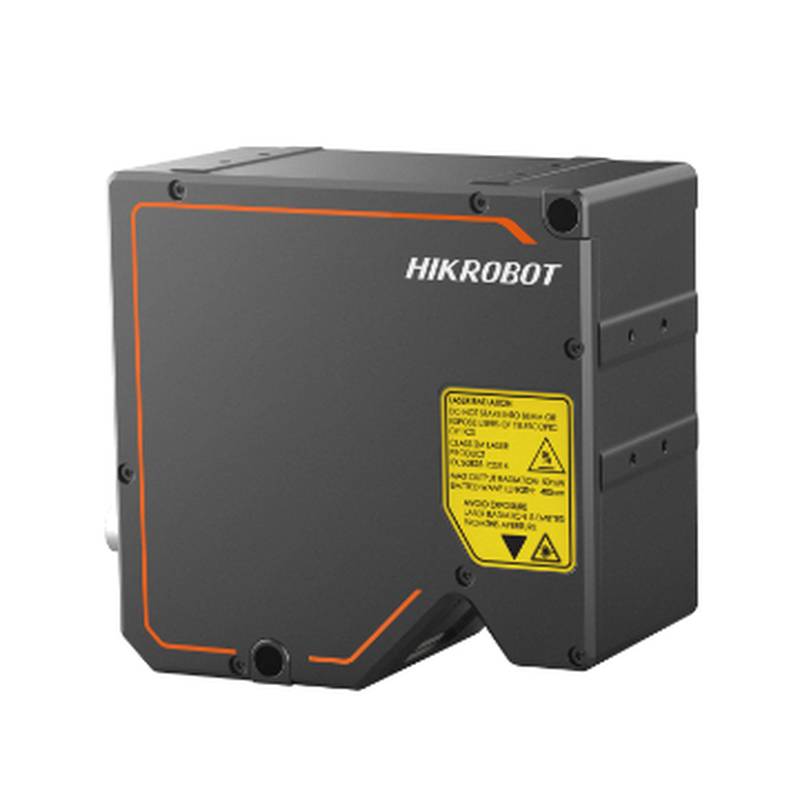

Le HIKROBOT MV-DP4020-01P est un scanner laser 3D de haute précision et un profilomètre conçu pour l'automatisation industrielle, tirant parti de la technologie laser bleu avancée pour fournir des détails exceptionnels dans les mesures dimensionnelles. Cet appareil sophistiqué est conçu pour exceller dans les applications exigeantes, offrant une solution robuste pour l'inspection de qualité, la métrologie et l'assemblage automatisé. Ses capacités en tant que scanner 3D laser bleu lui permettent de capturer des données de surface complexes avec une précision remarquable, ce qui en fait un outil inestimable pour les ingénieurs et les spécialistes des achats à la recherche de solutions de vision fiables et performantes. En outre, sa fonction de profilomètre laser permet une analyse précise de la section transversale, essentielle pour identifier les écarts et assurer l'intégrité du produit.

Spécifications clés:

Modèle: MV-DP4020-01P Nom du produit: Capteur de profil laser 3D Points de profil unique: 4080 Distance de référence: 22,6 mm Plage de mesure de l'axe Z: 5,2 mm Plage de mesure de l'axe X: 13,5 mm (extrémité proche), 14 mm (distance de référence Alimentation RS-232 unidirectionnelle: 24 VDC Consommation d'énergie typique: 20,6 W @ 24 VDC Dimensions: 129 mm × 125 mm × 69 mm Poids: Environ 1330 g Classification IP: IP67 Température de fonctionnement: 0 ~ 45°C Température de stockage: -30 ~ 80°C Humidité: 20% ~ 85% RH Logiciel sans condensation: 3DMVS (V3.1.0 et supérieur) / VM3D / Autres logiciels tiers Système d'exploitation: Windows 7/10/11 32/64 bits (RAM 8 Go, processeur i5)

Le MV-DP4020-01P se distingue par sa technologie laser bleu avancée, qui offre des performances supérieures par rapport aux lasers rouges en termes de qualité des données et de capacité à balayer des surfaces difficiles comme le métal et des objets brillants sans préparation de surface intensive. Le nombre élevé de points de profil unique (4080) et l'intervalle de données de profil fin (3,3 à 3,9 μm) permettent la capture d'informations géométriques extrêmement détaillées, cruciales pour les tâches de fabrication et d'inspection de haute précision. La résolution impressionnante de l'axe Z (jusqu'à 0,41 μm) et la répétibilité (0,15 μm) du capteur soulignent sa capacité dans les applications métrologiques où des écarts minuscules doivent être détectés et quantifiés. De plus, sa fréquence d'images de balayage flexible, atteignant jusqu'à 49 KHz en mode ROI, assure une acquisition efficace des données même pour les lignes de production en mouvement rapide.

Ce profilomètre laser est conçu pour une intégration robuste dans les environnements industriels. Son classement IP67 offre une excellente protection contre l'entrée de poussière et d'eau, ce qui le rend adapté au déploiement dans des conditions difficiles souvent trouvées en usine. L'interface Gigabit Ethernet assure un transfert de données à grande vitesse, minimisant les goulets d'étranglement dans le processus d'inspection et prenant en charge l'analyse en temps réel. L'inclusion de modes de déclenchement polyvalents, y compris le déclenchement du codeur différentiel, permet une synchronisation sans faille avec les mouvements de la machine, essentiel pour la reconstruction et la mesure 3D précises sur des lignes automatisées. La compatibilité logicielle complète avec 3DMVS, VM3D et d'autres solutions tierces améliore son adaptabilité et simplifie l'intégration dans les systèmes de vision existants.

Le HIKROBOT MV-DP4020-01P est largement utilisé dans les industries qui exigent les plus hauts niveaux de précision dimensionnelle et d'intégrité de surface. Ses capacités sont particulièrement bénéfiques dans le secteur automobile pour l'inspection de composants critiques tels que les pièces moteurs, les systèmes de transmission et les panneaux de carrosserie, assurant le respect de tolérances étroites. Dans la fabrication électronique, il peut être utilisé pour la mesure précise du dépôt de la pâte de soudure, de l'alignement des connecteurs et du placement des composants, contribuant à des rendements plus élevés et à une réduction des défauts. Les industries pharmaceutiques et médicales bénéficient également de sa précision pour inspecter les systèmes de livraison de médicaments, les instruments chirurgicaux et les dispositifs microfluidiques, où même les écarts sous-micron peuvent avoir des conséquences significatives.

La gamme de produits HIKROBOT propose une gamme de solutions répondant aux différents besoins d'inspection industrielle. Alors que le MV-DP4020-01P excelle dans le profilage à haute résolution, d'autres modèles de la série offrent des variations dans la plage de mesure et la vitesse. Pour les applications nécessitant une couverture de balayage plus large, les modèles tels que MV-DP4060-01P, MV-DP4090-01P, MV-DP4180-01P, MV-DP4180-03P, MV-DP4430-01P, MV-DP4430-03P, MV-DP4940-03P et MV-DP4785-04P offrent des plages de mesure étendues en axe X. Pour les tâches de métrologie spécialisées, les MIS-DP3600-10H, MIS-DP3850-01P, MIS-DP3600-10P, MV-DPB000-470-01P, MV-DPB000-470-01PV2 et MV-H3D580-03H offrent des capacités uniques. De plus, des modèles tels que les MV-DGDP4024-01P, MV-DPS600-GF-D, MV-DPS600S-GF, OS-DP6120-01P, OS-DP6120-01P V2.0, MV-HDLP2320-01PH V2.0, MV-HDLP2340-01PH V2.0, MV-HDLP3320-01PH V2.0 et MV-HDLP3340-01PH V2.0 sont disponibles pour répondre à un large éventail d'exigences de vision et de mesure industrielles.

Scénarios industriels communs et proposition de valeur :

Ligne d'assemblage automobile: Le MV-DP4020-01P est essentiel pour vérifier l'assemblage précis des composants automobiles critiques. En capturant des données 3D à haute résolution, il garantit que les pièces telles que les joints, les joints et les supports de montage sont correctement positionnées et dimensionnées, ce qui améliore la qualité du véhicule, réduit le retravail et améliore la sécurité. Sa capacité à numériser à des taux d'images élevés soutient le rythme rapide de la production automobile moderne, contribuant à augmenter le débit. Contrôle de la qualité de la fabrication électronique: Dans la production de circuits imprimés (PCB) et de composants électroniques, la précision du scanner est essentielle pour inspecter la qualité des joints de soudure, la précision du placement des composants et les mesures de planéité. Cela contribue à une plus grande fiabilité des dispositifs, à un moindre nombre de défauts de fabrication et à des rendements de production optimisés en détectant même des écarts minimes pouvant conduire à des défaillances fonctionnelles. Fabrication de dispositifs médicaux: Les exigences strictes de l'industrie des dispositifs médicaux sont satisfaites par la précision et la répétibilité exceptionnelles du MV-DP4020-01P. Il peut être utilisé pour vérifier l'intégrité dimensionnelle des micro-implants, des cathéters et des systèmes d'administration de médicaments, assurant la sécurité des patients et la conformité aux réglementations. La capacité de fournir des aides détaillées de données de profil 3D dans la validation de géométries complexes et de finitions de surface nécessaires pour les dispositifs biocompatibles. Métrologie industrielle générale : au-delà de secteurs spécifiques, ce scanner 3D laser bleu sert d’outil polyvalent pour diverses tâches de métrologie dans toutes les industries. Il permet une analyse dimensionnelle précise des pièces fabriquées, la vérification de l'outillage et les contrôles d'assurance qualité, contribuant à l'optimisation globale du processus, à la réduction des déchets de matériaux et à des économies de coûts grâce à la détection précoce des erreurs de fabrication.

Conseils de sélection :

Le HIKROBOT MV-DP4020-01P est idéal pour les applications exigeant une précision de l'axe Z au niveau sous-micron et une reconstruction détaillée de profils 3D, en particulier lorsqu'il s'agit de matériaux difficiles ou de géométries complexes. C'est un excellent choix pour la métrologie de précision, l'inspection optique automatisée (AOI) et la vérification dimensionnelle de haute précision dans des industries telles que l'automobile, l'électronique et les dispositifs médicaux. Cependant, pour les applications où seuls un profilage de forme de base ou des contrôles dimensionnels moins critiques sont nécessaires, ou où des zones de mesure extrêmement grandes doivent être couvertes rapidement sans avoir besoin de détails extrêmes, des systèmes de vision 2D plus simples ou d'autres profilomètres avec des spécifications différentes peuvent être plus rentables.

Questions fréquemment posées (FAQ):

Q: Quel est l'avantage principal d'utiliser un scanner laser 3D bleu comme le MV-DP4020-01P par rapport à un scanner laser rouge?

R: Les scanners laser bleus offrent de meilleures performances lors de la mesure de surfaces brillantes, sombres ou transparentes en raison de leur longueur d'onde plus courte, ce qui réduit les interférences et améliore la qualité d'acquisition de données.

Q: Comment le MV-DP4020-01P atteint-il sa répétibilité élevée de l'axe Z de 0,15 μm?

R: Cela est réalisé grâce à une combinaison d'optique haute résolution, de composants mécaniques précis, d'algorithmes de traitement d'image avancés et d'un environnement de fonctionnement stable, tel que validé par des tests sur des blocs de jauge standard.

Q: Le MV-DP4020-01P convient-il à l'utilisation dans des environnements industriels poussiéreux ou humides?

R: Oui, le capteur a une classification IP67, offrant une protection robuste contre l'entrée de poussière et l'immersion dans l'eau jusqu'à 1 mètre, ce qui le rend adapté aux conditions industrielles exigeantes.

Q: Le MV-DP4020-01P peut-il être intégré aux systèmes PLC existants pour la commande automatisée?

R: Oui, le capteur dispose d'un connecteur M12 12 broches avec des capacités d'E/S numériques, y compris des entrées et des sorties de signal différentiel, ainsi qu'une interface RS-232, facilitant l'intégration avec des PLC et d'autres systèmes de commande.

Q: Quels sont les avantages typiques de l'utilisation du MV-DP4020-01P dans une application d'inspection automobile?

R: Il améliore le contrôle de qualité en assurant une précision dimensionnelle précise des composants, en réduisant les erreurs d'assemblage, en améliorant la fiabilité du produit et en soutenant la conformité aux normes de fabrication automobile strictes.

Q: Le MV-DP4020-01P prend-il en charge le traitement des données en temps réel?

R: Oui, avec son interface Gigabit Ethernet et ses fréquences d'images de balayage élevées (jusqu'à 49 KHz en mode ROI), il est capable de fournir des données à grande vitesse adaptées à l'inspection et à l'analyse en temps réel.

Q : Quelles sont les exigences du système d’exploitation nécessaires pour exécuter le logiciel d’accompagnement ?

R : Le logiciel est compatible avec Windows 7/10/11 (versions 32/64 bits) et nécessite au moins 8 Go de RAM et un processeur Intel i5 ou équivalent.

Q: Comment la classification de sécurité laser (classe 3B) affecte-t-elle son utilisation?

R: Les lasers de classe 3B nécessitent des précautions de sécurité appropriées, telles que l'évitement de l'exposition directe des yeux au faisceau et l'assurance d'une enceinte ou d'une protection appropriée pendant le fonctionnement, pour éviter les blessures oculaires potentielles.
