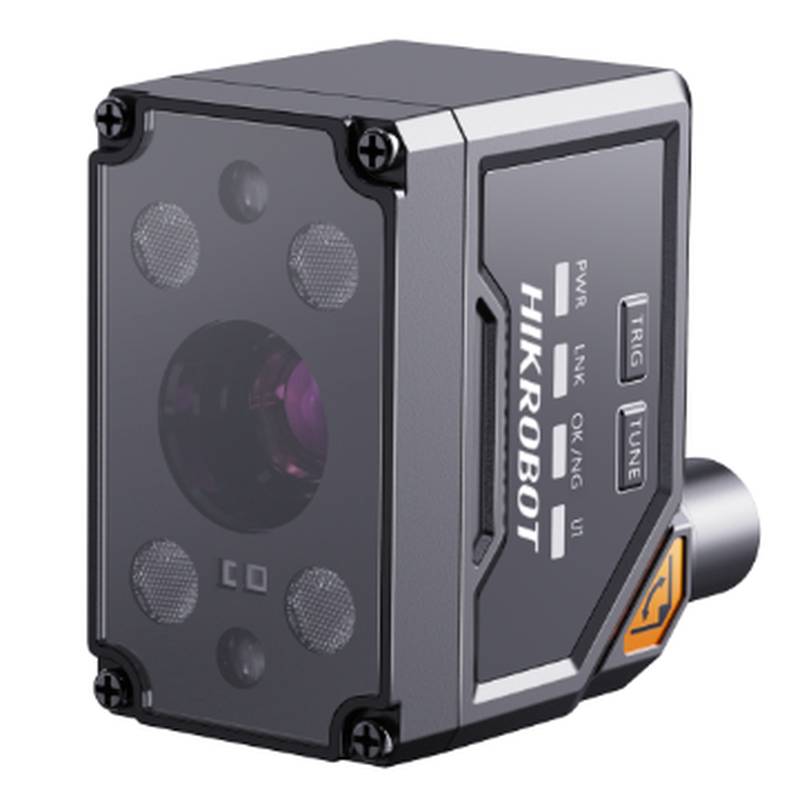

Le HIKROBOT MV-IDBX008X-05ARH est un lecteur de codes à barres industriel haute performance, spécialement conçu comme un scanner de codes à barres d'entrepôt pour rationaliser la logistique et les opérations de fabrication. Doté d'une résolution de 2,4 MP et d'une distance focale de 5 mm avec éclairage rouge, cet appareil excelle pour décoder rapidement et avec précision une large gamme de codes à barres 1D et 2D. Sa conception robuste et ses capacités d'imagerie avancées en font un outil indispensable pour l'identification automatisée et la capture de données dans des environnements industriels exigeants. Le MV-IDBX008X-05ARH fait partie d'une gamme de produits complète qui comprend également des modèles tels que le MV-IDBX008X-08ARH, MV-IDBX008X-12ARH, MV-IDBX008X-16ARH, MV-IDBX008X-05ARHU, MV-IDBX008X-08ARHU, MV-IDBX008X-12ARHU, MV-IDBX008X-16ARHU, MV-IDBX007X-12ARHU
Spécifications techniques
Modèle: MV-IDBX008X-05ARH Nom: Résolution de 2,4 MP, longueur focale de 5 mm, lumière rouge, semi-polarisé, capteur d'interface Ethernet: obturateur global, monochrome, 1/3,52 ", 2,2 μm × 2,2 μm Résolution: 1920 × 1280 Temps d'exposition: 36 μs ~ 100 ms Gain: 0 dB ~ 48 dB Symbologies de codes à barres Prises en charge:
* Codes 1D: Code 39, Code 93, Code 128 (y compris GS1-128), CodaBar, EAN8, EAN13, UPCA, UPCE, ITF14, ITF25, Matrix 25, MSI, China Post, Code 11, Industriel 2 de 5, Pharmacode (single/double piste)
* Matrix 2D Codes: Code QR (y compris GS1-QR), Matrix de données (y compris GS1-DM), MicroQR, AZTEC, HanXin
* Codes 2D empilés: PDF417, MicroPDF417 Max Frame Rate: 60 fps Vitesse de lecture maximale: 80 codes/seconde
Caractéristiques électriques
Interface de données: Ethernet rapide (100 Mbit/s) Protocoles de communication: SmartSDK, Client TCP, Série, FTP, Serveur TCP, Profinet, Melsec/SLMP, Ethernet/IP, ModBus, UDP, E/S numérique FINS: connecteur M12 à 17 broches fournissant alimentation et E/S, comprenant 2 entrées isolées (LineIn 0/1), 2 sorties isolées (LineOut 3/4) et 1 port RS-232. Alimentation électrique: 24 VDC Consommation d'énergie:
* Moyenne: 5 W @ 24 VDC (avec éclairage intégré activé)
* Maximum: 12 W @ 24 VDC (avec éclairage intégré activé)
Conception structurelle
Longueur focale: 5 mm Montage de l'objectif: M12-Mount, mise au point mécaniquement réglable Capuchon d'objectif: Capuchon d'objectif semi-polarisé; Des options transparentes et pleinement polarisées sont disponibles à l'achat. Illumination: source de lumière rouge; Les options blanches, bleues, infrarouges, ultraviolettes ou rouge-bleu sont disponibles. Visage: Deux viseurs LED verts pour un ciblage précis. Indicateurs: PWR (puissance), LNK (réseau), OK/NG (état de lecture), U1 (défini par l'utilisateur). Matériel du logement: Métal Dimensions:
* Cambré : 72,7 mm × 31,5 mm × 41 mm
* Angle droit: 51,5 mm × 31,5 mm × 61 mm Poids: 118 g Classification IP: IP65 Température de fonctionnement: 0 ~ 50°C Température de stockage: -30 ~ 70°C Humidité: 20% ~ 95% RH (sans condensation) Résistance aux vibrations: Unité nue, 10 Hz ~ 55 Hz, 1,5 mm pleine amplitude, pendant 2 heures dans les directions X, Y et Z (IEC 60068-2-6:2007 / GB/T 2423.10-2019) Résistance aux chocs: Unité nue, 30 g / 11 ms, demi-onde sinusoidal, sur six axes, 500 chocs par axe (IEC 60068-2-27 / GB/T 2423.5-2019)
Spécifications générales
Logiciel: IDMVS Certifications: CE, RoHS, KC
Scénarios d'applications industrielles
Le HIKROBOT MV-IDBX008X-05ARH est idéal pour les opérations à haut débit dans des environnements industriels exigeants. Ses capacités avancées en font un choix privilégié pour:
Lignes d'assemblage pour la fabrication automobile: la lecture précise des numéros VIN, des codes d'identification des pièces et des marquages de contrôle de qualité sur les composants et les véhicules finis assure la traçabilité et l'intégrité du processus, contribuant à une efficacité accrue et à une réduction des erreurs. La construction robuste de l'appareil et sa vitesse de lecture élevée sont essentielles dans les environnements d'assemblage à rythme rapide. Centres d'exécution du commerce électronique : optimiser les processus de tri, de ramassage et d'emballage en balayant rapidement les étiquettes d'expédition, les codes à barres des produits et les codes d'inventaire. Cela conduit à des améliorations significatives de la vitesse d'exécution des commandes, de la précision et du débit global de l'entrepôt, ce qui a un impact direct sur les coûts opérationnels et la satisfaction des clients. Traitement des aliments et des boissons : Assurer le respect des exigences strictes en matière d’étiquetage et faciliter le suivi efficace des produits à travers la chaîne d’approvisionnement. La capacité du MV-IDBX008X-05ARH à lire une variété de codes, même sur des surfaces difficiles ou dans des environnements potentiellement poussiéreux, soutient la continuité opérationnelle et la sécurité des produits. Fabrication électronique: Vérification de l'identification des composants, suivi des travaux en cours et assurance de l'exactitude des produits finis. La haute résolution et le traitement rapide de ce lecteur de codes à barres industriel sont essentiels pour l'identification précise de petits codes à barres complexes courants dans l'électronique.
Performance et fiabilité
Le MV-IDBX008X-05ARH est conçu pour des performances durables dans des environnements industriels. Son capteur d'obturateur global capture des images nettes d'objets en mouvement sans flou de mouvement, essentiel pour les applications à grande vitesse. L'appareil offre une vitesse de lecture maximale impressionnante de 80 codes par seconde, assurant que même les lignes de production les plus dynamiques maintiennent un débit optimal. En outre, sa classification IP65 signifie une protection robuste contre l'entrée de poussière et d'eau, permettant un fonctionnement fiable dans des conditions difficiles. Testé pour la résistance aux vibrations et aux chocs selon les normes internationales (IEC 60068-2-6 et IEC 60068-2-27), ce lecteur de codes à barres est conçu pour résister aux rigueurs de l'utilisation industrielle, promettant une stabilité opérationnelle à long terme et minimisant les temps d'arrêt. Le boîtier métallique améliore encore sa durabilité.
Intégration et connectivité des systèmes
Facilitant une intégration transparente dans les systèmes d'automatisation existants, le MV-IDBX008X-05ARH dispose d'une interface de données Fast Ethernet, prenant en charge une large gamme de protocoles de communication industrielle, y compris Profinet, Ethernet / IP et ModBus. Cette prise en charge étendue de protocoles assure la compatibilité avec divers PLC et systèmes de contrôle industriels, réduisant la complexité de l'intégration et raccourçant les cycles de déploiement. L'appareil est alimenté par 24 VDC, une norme dans les paramètres industriels, et son connecteur M12 à 17 broches fournit une connexion robuste et fiable pour les signaux d'alimentation et d'E/S numériques. L'inclusion du RS-232 élargit encore ses options de connectivité. Le logiciel IDMVS fournit une interface conviviale pour la configuration, l'acquisition d'images et la gestion des données, simplifiant la configuration et l'exploitation continue.
Adaptabilité et durabilité environnementales
Conçu pour fonctionner efficacement dans une large plage de températures de 0°C à 50°C, le MV-IDBX008X-05ARH convient à une variété de conditions de sol d'usine. Sa tolérance à l'humidité de 20% à 95% RH (non condensant) assure des performances stables dans des environnements avec des niveaux d'humidité fluctuants. La robustesse mécanique du dispositif, démontrée par sa résistance aux vibrations (10 Hz à 55 Hz) et aux chocs (30 g), souligne son aptitude à des applications où l'équipement est soumis à des contraintes physiques constantes. La disponibilité de différentes options de capot, y compris semi-polarisé et pleinement polarisé, permet une performance optimale dans des environnements avec des surfaces réfléchissantes, améliorant encore son adaptabilité.
Considérations pour le déploiement
Bien que le MV-IDBX008X-05ARH soit un lecteur de codes à barres industriel hautement performant, son aptitude dépend des exigences spécifiques de l'application.
Idéal pour: la logistique à grande vitesse, l'entreposage automatisé, les lignes de fabrication nécessitant un rendement élevé et les applications exigeant une connectivité robuste et une résistance à l'environnement. Ses performances sont particulièrement bénéfiques lorsqu'il s'agit de volumes élevés de codes à barres ou de tâches d'identification complexes. Moins adapté pour: environnements très peu éclairés sans éclairage supplémentaire (bien que son propre éclairage soit efficace), ou applications nécessitant des températures ultra-basses au-delà de sa plage de fonctionnement. Pour des tâches de numérisation très simples et à faible vitesse, un modèle plus simple pourrait suffire, mais le MV-IDBX008X-05ARH offre des performances supérieures et une protection à l'avenir.
La famille de produits HIKROBOT propose une gamme de solutions adaptées à différents besoins, y compris d'autres modèles tels que le MV-IDBX008X-08ARH, le MV-IDBX008X-12ARH et le MV-IDBX008X-16ARH, qui peuvent proposer des variations de distance focale ou de résolution, ainsi que les variantes "U" comme le MV-IDBX008X-05ARHU, indiquant des ensembles de caractéristiques spécifiques. Pour les applications avec différents types de codes à barres ou contraintes environnementales, les modèles de la série MV-IDBX007X, tels que MV-IDBX007X-12ARH, MV-IDBX007X-08ARHU et MV-IDBX007X-05ARH, offrent des options d'imagerie et de connectivité alternatives.
Questions fréquemment posées (FAQ)
Q1: Quelle est la distance maximale à laquelle le MV-IDBX008X-05ARH peut lire de manière fiable les codes à barres?
A1: La distance de lecture optimale dépend de la taille du code à barres, de la symbolique et de la qualité d'impression. Avec sa distance focale de 5 mm, il est conçu pour des applications de balayage proche à moyenne portée dans des milieux industriels. Pour des spécifications précises de distance, il est recommandé de consulter la fiche technique ou d'effectuer des essais sur place.
Q2: Ce lecteur de codes à barres industriel peut-il gérer des codes à barres endommagés ou mal imprimés?
A2: Oui, le MV-IDBX008X-05ARH dispose d'algorithmes avancés de traitement d'image et d'un capteur haute résolution qui améliorent sa capacité à lire des codes à barres qui peuvent être partiellement endommagés, tachés ou mal imprimés, améliorant ainsi les taux de lecture dans des conditions difficiles.
Q3: Quels sont les principaux avantages du capteur d'obturateur global de cet appareil?
A3: Le capteur d'obturateur global capture l'image entière à la fois, éliminant le flou de mouvement qui est essentiel pour balayer des objets en mouvement sur des lignes de production à grande vitesse ou des bandes convoyeuses. Cela garantit une capture précise des données même lorsque le code à barres est en mouvement.
Q4: Comment le MV-IDBX008X-05ARH s'intègre-t-il avec différentes marques de PLC?
A4: L'appareil prend en charge un large éventail de protocoles de communication industrielle, y compris Profinet, Ethernet/IP et ModBus. Cette grande compatibilité assure une intégration directe avec les PLC de grands fabricants comme Siemens, Rockwell Automation, Mitsubishi et d'autres, réduisant ainsi le temps et la complexité de l'intégration.
Q5: Le MV-IDBX008X-05ARH convient-il à l'extérieur ou dans des conditions environnementales difficiles?
A5: Avec une classification IP65, l'appareil offre une protection contre l'entrée de poussière et les jets d'eau à basse pression, ce qui le rend adapté à de nombreux environnements industriels. Toutefois, pour une exposition directe aux conditions météorologiques extrêmes ou aux substances corrosives, des mesures de protection supplémentaires pourraient être nécessaires. Sa plage de température de fonctionnement est de 0°C à 50°C.
Q6: Quelle est la différence entre les modèles MV-IDBX008X-05ARH et MV-IDBX008X-05ARHU?
R6 : Bien que les différences spécifiques de caractéristiques devraient être confirmées avec la documentation HIKROBOT, la désignation "U" indique souvent des variations dans le firmware, le support spécifique du protocole de communication ou les caractéristiques matérielles intégrées qui répondent aux exigences d'applications particulières ou aux normes régionales.
Q7: La couleur de l'éclairage peut-elle être changée sur le MV-IDBX008X-05ARH?
A7: Le MV-IDBX008X-05ARH standard dispose d'une source de lumière rouge. Cependant, HIKROBOT propose des couleurs d'éclairage en option, y compris blanc, bleu, infrarouge, ultraviolet ou double couleur rouge-bleu pour des applications spécialisées où des longueurs d'onde spécifiques sont nécessaires pour une lecture optimale de codes à barres sur différents matériaux ou dans des conditions de lumière ambiante variables.
Q8 : L'appareil prend-il en charge deux ports Ethernet pour la redondance réseau ?
A8 : Le MV-IDBX008X-05ARH est équipé d'un seul port Fast Ethernet. Pour les applications nécessitant une redondance réseau, des modèles alternatifs ou des configurations de commutateur réseau externe devraient être envisagés.
Q9 : Quel type de support technique est disponible pour la configuration du MV-IDBX008X-05ARH ?
A9 : HIKROBOT fournit généralement une documentation technique complète, y compris des manuels d'utilisation et des guides logiciels. De plus, des partenaires certifiés et l'équipe de support technique d'HIKROBOT sont disponibles pour vous aider dans l'intégration, la configuration et le dépannage pour assurer le succès du déploiement.
Q10: Comment le capot de lentille semi-polarisé bénéficie-t-il de la lecture de codes à barres?
A10 : Un capot semi-polarisé aide à réduire l'éblouissement et les réflexions des surfaces brillantes, qui peuvent autrement interférer avec la lisibilité des codes à barres. Cela se traduit par des images plus claires du code à barres, ce qui entraîne des taux de lecture plus élevés et une précision améliorée, en particulier lors du balayage sur des matériaux métalliques ou hautement réfléchissants.
