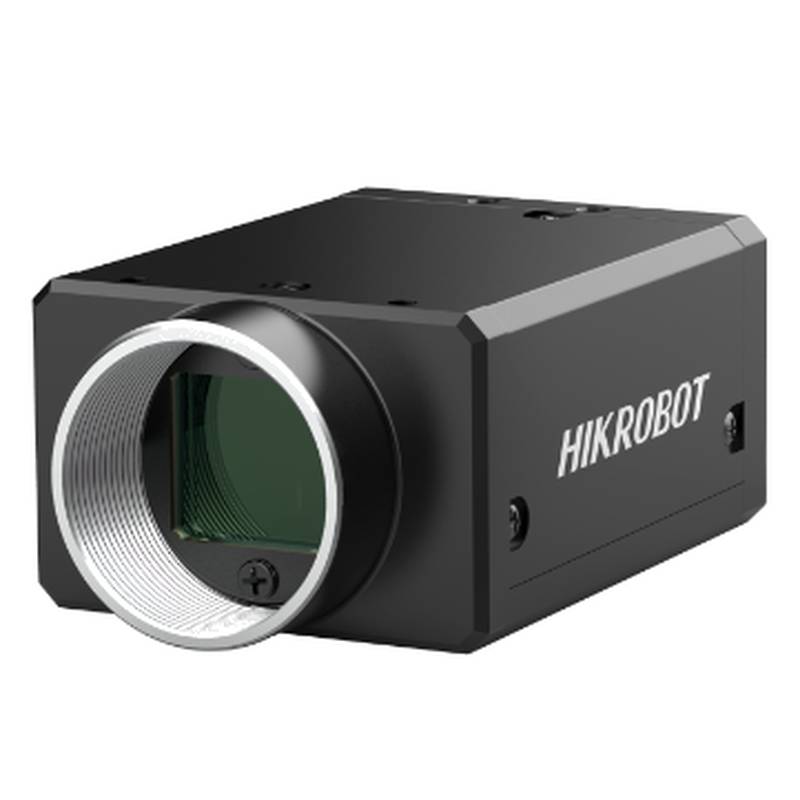

La HIKROBOT MV-CH040-A0CM est une caméra industrielle haute performance de 4 mégapixels conçue pour les applications de balayage de zone dans les systèmes de vision machine. Exploitant un capteur CMOS avec un obturateur global, cette caméra industrielle garantit une capture d'image sans distorsion, même lors de mouvements à grande vitesse, ce qui en fait un composant crucial pour les tâches exigeantes d'automatisation industrielle. Sa conception robuste et sa conformité à la norme GenICam, associées à une interface Camera Link, facilitent une intégration transparente dans les pipelines de vision existants. Cette caméra de vision machine excelle dans les scénarios nécessitant une détection précise des défauts, des mesures précises et un contrôle qualité fiable.
Spécifications et caractéristiques clés
Modèle : MV-CH040-A0CM
Résolution : 2048 × 2048 pixels
Type de capteur : CMOS, obturateur global
Taille des pixels : 5,5 µm × 5,5 µm
Format du capteur d'image : 1 pouce
Fréquence d'images maximale : 180 ips @2040 × 2048 (Mono 8 bits)
Modes de configuration : Base, Moyen, Complet, 80 bits
Modes de canal : 1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y
Nombre de voies : 2/4/8/10 voies
Horloge pixel : 40 MHz, 66 MHz, 85 MHz
Plage dynamique : 59,7 dB
Rapport signal/bruit (SNR) : 39,6 dB
Gain : 0 dB à 12 dB
Temps d'exposition : 28 µs à 10 sec
Mode d'obturation : Prend en charge les modes d'exposition automatique, manuel et une touche
Couleur/Monochrome : Monochrome
Format de pixel : Mono 8/10/12 bits
Binning : Prend en charge 1 × 1, 1 × 2, 2 × 1, 2 × 2
Sous-échantillonnage : Prend en charge 1 × 1, 1 × 2, 2 × 1, 2 × 2
Miroir d'image : Prend en charge le miroir horizontal et vertical
Caractéristiques électriques et structurelles
Interface de données : Camera Link (connecteur SDR)
E/S numériques : connecteur P7 à 6 broches fournissant alimentation et E/S : 1 entrée isolée par optocoupleur (Line0), 1 sortie isolée par optocoupleur (Line1), 1 E/S bidirectionnelle configurable non isolée (Line2) ; l'interface Camera Link fournit des E/S (CC1/CC2/CC3/CC4).
Alimentation : 9-24 VDC
Consommation électrique typique : 3,6 W @12 VDC
Montage de l'objectif : Monture C
Dimensions : 44 mm × 29 mm × 59 mm
Poids : Environ 100g
Indice de protection IP : IP40 (lorsqu'elle est correctement installée avec les câbles et l'objectif)
Température de fonctionnement : -10°C à 50°C
Température de stockage : -30°C à 70°C
Humidité de fonctionnement : 20% à 95% HR (sans condensation)
Spécifications générales et compatibilité logicielle
Logiciel : Logiciel MVS, compatible avec les logiciels de contrôle de cartes d'acquisition d'images respectant le protocole GenICam.
Systèmes d'exploitation : Windows XP/7/10/11 (32/64 bits)
Protocoles/Normes : Camera Link V2.0, GenICam
Certifications : CE, RoHS, KC
La caméra HIKROBOT MV-CH040-A0CM est conçue pour des performances robustes dans des environnements exigeant une haute précision et vitesse. Son capteur CMOS à obturateur global est essentiel pour les applications où le flou de mouvement peut compromettre la précision de l'inspection, comme dans les lignes d'assemblage à grande vitesse ou les opérations de tri précises. Le contrôle étendu de l'exposition, du gain et des formats de pixels permet d'affiner l'acquisition d'images dans des conditions d'éclairage variées, garantissant des données optimales pour l'analyse. Le format compact de la caméra et son interface C-mount offrent une flexibilité d'intégration avec divers systèmes optiques.
Applications dans l'automatisation industrielle
Cette caméra industrielle est idéale pour une gamme de scénarios d'automatisation industrielle exigeants.
Fabrication automobile : Dans les lignes d'assemblage automobile, la MV-CH040-A0CM peut être utilisée pour des tâches d'inspection critiques telles que la vérification du placement des composants, la détection de défauts de surface sur les pièces et la lecture de numéros de série ou de codes-barres à grande vitesse. La fréquence d'images élevée et l'obturateur global de la caméra garantissent une capture précise des objets en mouvement, contribuant à un contrôle qualité amélioré et à une réduction des erreurs de fabrication.
Emballage alimentaire et boissons : La précision et la vitesse de cette caméra de vision machine sont inestimables dans l'industrie agroalimentaire pour le contrôle qualité des emballages. Elle peut être utilisée pour vérifier les niveaux de remplissage, la conformité et l'intégrité des étiquettes, inspecter les scellages et détecter les contaminants étrangers sur les lignes de production, garantissant la conformité aux normes de sécurité et de qualité strictes.
Fabrication électronique : Dans l'assemblage de circuits imprimés (PCB) et d'autres composants électroniques, la MV-CH040-A0CM peut effectuer des inspections haute résolution des défauts de soudure, de l'alignement des composants et de la vérification de présence. Sa capacité à capturer des images détaillées à grande vitesse soutient l'efficacité et la précision requises dans la production électronique moderne.
Inspection pharmaceutique : L'industrie pharmaceutique repose sur une inspection visuelle précise pour garantir la qualité des produits et la sécurité des patients. Cette caméra peut être utilisée pour inspecter les flacons, les comprimés et les emballages afin de détecter les défauts, les particules ou un étiquetage incorrect, en maintenant les normes élevées requises dans ce secteur.
Intégration et évolutivité
L'interface Camera Link de la HIKROBOT MV-CH040-A0CM offre une connexion fiable et à large bande passante, essentielle pour le transfert de grandes quantités de données d'image provenant de capteurs haute résolution à des fréquences d'images élevées. Cette interface est une norme dans la vision machine industrielle, garantissant une large compatibilité avec les cartes d'acquisition d'images et les solutions logicielles existantes. La conformité de la caméra à la norme GenICam simplifie encore l'intégration, permettant une approche unifiée pour contrôler divers modèles de caméras de différents fabricants.
Pour les utilisateurs nécessitant une résolution plus élevée ou des ensembles de fonctionnalités différents, HIKROBOT propose une gamme de modèles complémentaires. Ceux-ci incluent les MV-CH050-10CM, MV-CH050-10CC, MV-CH120-10CM, MV-CH120-10CC, MV-CH120-11CM, MV-CH1010-10CM-M72-TF, MV-CH1010-10CM-M72-NF et MV-CH1010-10CC-M72-TF. Ces modèles répondent à divers besoins d'application, offrant des solutions évolutives au sein de l'écosystème HIKROBOT.
Stabilité et valeur à long terme
La construction robuste de la MV-CH040-A0CM, y compris son indice de protection IP40, garantit un fonctionnement fiable dans les environnements industriels typiques. Conçue pour résister à une gamme de températures et de niveaux d'humidité, elle offre des performances constantes sur de longues périodes. La disponibilité du logiciel MVS et le respect des normes industrielles telles que GenICam contribuent à la valeur à long terme et à la maintenabilité des systèmes utilisant cette caméra.
Guide de sélection
La HIKROBOT MV-CH040-A0CM est un excellent choix pour les applications exigeant une imagerie monochrome haute vitesse et haute résolution avec la fiabilité d'un obturateur global. Son adéquation est particulièrement prononcée dans les tâches d'inspection de qualité, de métrologie et de guidage dans les domaines de la fabrication et de l'automatisation. Pour les applications nécessitant une imagerie couleur, ou des résolutions nettement supérieures à sa capacité de 4MP, des modèles alternatifs de la série HIKROBOT tels que les MV-CH050-10CC ou MV-CH120-10CC pourraient être plus appropriés. De même, si les exigences d'interface spécifiques diffèrent de Camera Link, l'exploration d'autres gammes de produits pourrait être bénéfique.
Foire aux questions (FAQ)
Q : Quel est le délai de livraison typique pour la HIKROBOT MV-CH040-A0CM ?
R : Les délais de livraison peuvent varier en fonction de la demande actuelle et des délais spécifiques du projet. Zhongping Technology travaille en étroite collaboration avec les fabricants pour fournir les estimations de livraison les plus précises. Pour obtenir des informations à jour sur la disponibilité en stock et les dates de livraison prévues, veuillez contacter notre équipe commerciale.
Q : Puis-je obtenir des prix spécifiques au projet pour la HIKROBOT MV-CH040-A0CM pour un déploiement à grande échelle ?
R : Oui, Zhongping Technology propose des prix basés sur les projets pour répondre aux commandes plus importantes et aux exigences d'application spécifiques. Veuillez contacter notre service commercial avec les détails de votre projet pour recevoir un devis complet.
Q : Comment puis-je vérifier le statut des stocks en temps réel pour la MV-CH040-A0CM ?
R : Le statut des stocks en temps réel est mieux obtenu en contactant directement Zhongping Technology. Notre équipe peut accéder aux niveaux de stock les plus récents et vous fournir des informations précises sur la disponibilité.
Q : Quelle documentation est fournie pour le dédouanement lors de l'expédition internationale de la HIKROBOT MV-CH040-A0CM ?
R : Zhongping Technology s'assure que toute la documentation nécessaire au dédouanement est fournie avec les expéditions internationales. Les exigences spécifiques peuvent varier selon le pays de destination, veuillez donc nous informer de votre emplacement lors de la demande de devis pour des détails précis.
Q : Le firmware de la MV-CH040-A0CM est-il évolutif et quel est le processus ?
R : L'évolutivité du firmware est une considération clé pour la viabilité opérationnelle à long terme. Zhongping Technology peut fournir des conseils sur les mises à jour du firmware pour la MV-CH040-A0CM et aider à obtenir les fichiers et instructions nécessaires pour garantir que votre système reste à jour.
Q : Comment puis-je effectuer une vérification de compatibilité pour la MV-CH040-A0CM avec mon système de vision machine existant ?
R : Pour assurer une intégration transparente, Zhongping Technology propose des vérifications de compatibilité. Veuillez nous fournir des détails sur votre système actuel, y compris les modèles de cartes d'acquisition d'images et les logiciels, et nos experts techniques vérifieront la compatibilité avec la MV-CH040-A0CM.
Q : Quelles sont les options si un modèle spécifique, comme le MV-CH040-A0CM, est arrêté ou a des délais de livraison prolongés ?
R : En cas d'arrêt ou de délais de livraison prolongés, Zhongping Technology peut identifier des alternatives appropriées, y compris d'autres modèles HIKROBOT ou des caméras industrielles comparables, en fonction des besoins de votre application. Nous pouvons également vérifier si l'un des autres modèles répertoriés, tels que les MV-CH050-10CM ou MV-CH120-10CM, serait un remplacement direct.
Q : Comment Zhongping Technology garantit-elle la fiabilité et l'authenticité des caméras HIKROBOT qu'elle fournit ?
R : Zhongping Technology est un distributeur agréé, garantissant que toutes les caméras HIKROBOT fournies sont authentiques et répondent aux normes de qualité du fabricant. Nous garantissons l'authenticité et les performances des produits que nous livrons.
Q : Quel support est disponible pour intégrer la MV-CH040-A0CM dans ma configuration de vision machine ?
R : Zhongping Technology fournit une assistance technique experte pour aider à l'intégration de la MV-CH040-A0CM. Notre équipe peut offrir des conseils sur l'installation, la configuration et le dépannages pour garantir que votre système de vision machine fonctionne à son plein potentiel.
Q : Zhongping Technology peut-elle fournir un rapport sur le dernier statut des stocks pour les achats en gros de la MV-CH040-A0CM ?
R : Oui, pour les demandes d'achats en gros, Zhongping Technology peut fournir un rapport détaillé sur le dernier statut des stocks. Cela vous garantit d'avoir les informations les plus précises pour votre planification d'approvisionnement. Contactez-nous pour demander votre rapport d'inventaire personnalisé.
