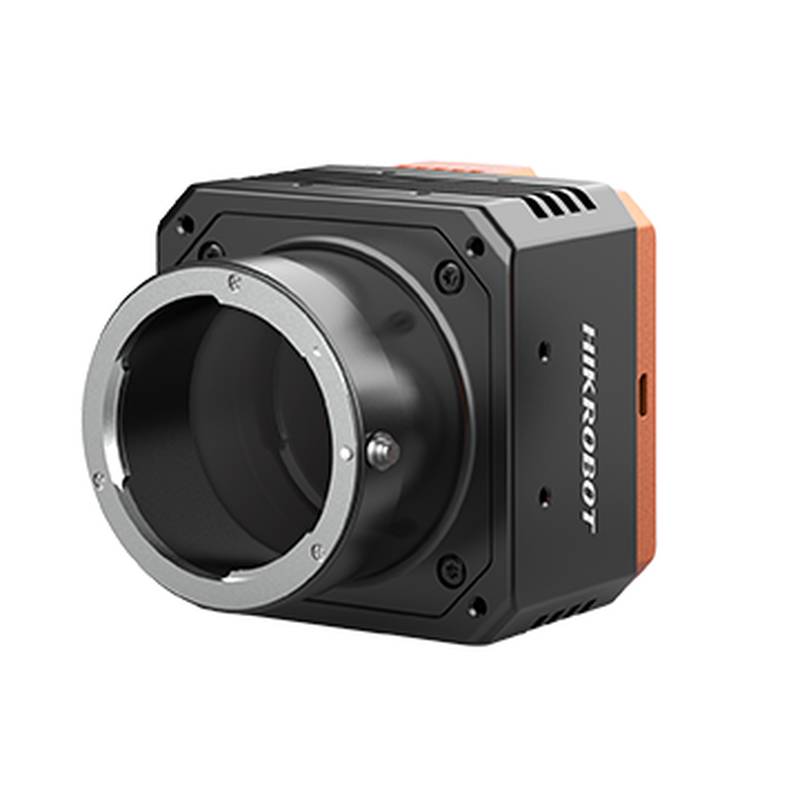

Le HIKROBOT MV-CH650-90XM-F-NF est une caméra industrielle de pointe à haute résolution de 65 MP, conçue pour les applications exigeantes de vision industrielle. Tirant parti du capteur CMOS Gpixel GMAX3265 avec un obturateur global, cette caméra à balayage surfacique offre une qualité d'image et des performances exceptionnelles. Sa conception robuste et ses fonctionnalités avancées en font une solution idéale pour l'inspection détaillée et les tâches de mesure précises, la positionnant comme un composant clé dans l'automatisation industrielle moderne. Cette caméra industrielle haute résolution est conçue pour répondre aux exigences rigoureuses des systèmes de vision complexes.
Spécifications clés :
Modèle : MV-CH650-90XM-F-NF Type de capteur : CMOS, Obturateur global Modèle de capteur : Gpixel GMAX3265 Taille des pixels : 3,2 μm × 3,2 μm Cercle d'image : 29,9 mm × 22,4 mm Résolution : 9344 × 7000 Fréquence d'images maximale : 31,5 ips (à 9216 × 7000 Mono 8) Plage dynamique : 66 dB Rapport signal sur bruit : 40 dB Gain : 1,25x à 6x Temps d'exposition : 14 μs à 10 sec Mode d'obturation : Prend en charge les modes d'exposition automatique, manuel et à une touche Monochrome/Couleur : Monochrome Format de pixel : Mono 8/10/12 Binning : Prend en charge 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 Sous-échantillonnage : Non pris en charge Mise en miroir : Prend en charge la sortie de mise en miroir horizontale et verticale
Caractéristiques électriques :
Interface de données : CoaXPress (connecteur DIN) E/S numériques : connecteur P10 à 12 broches pour l'alimentation et les E/S : 1 canal d'entrée optiquement isolé (Ligne 0), 1 canal de sortie optiquement isolé (Ligne 1), 1 canal d'E/S configurable bidirectionnel non isolé (Ligne 2), 1 canal RS-232 Alimentation : 9-24 VDC Consommation électrique typique : 10,5 W @ 24 VDC
Détails structurels :
Monture d'objectif : Monture F, longueur focale dorsale de bride 46,5 mm Dimensions : 74 mm × 74 mm × 76,4 mm Poids : Environ 500 g Indice de protection IP : IP40 (lorsqu'installé correctement avec l'objectif et les câbles) Température de fonctionnement : 0°C à 50°C Température de stockage : -30°C à 70°C Humidité : 20 % à 95 % HR sans condensation
Spécifications générales :
Logiciel : Compatible avec le logiciel de contrôle de carte d'acquisition CoaXPress Système d'exploitation : Windows 7/10/11 64 bits (nécessite 8 Go de RAM ou plus) Protocoles/Normes : CoaXPress, GenICam Certifications : CE, RoHS, KC
Le HIKROBOT MV-CH650-90XM-F-NF se distingue comme une caméra industrielle haute résolution de premier plan, conçue pour les applications exigeant une capture de détails supérieure. Sa résolution de 65 MP, alimentée par le capteur avancé Gpixel GMAX3265, offre une clarté inégalée, la rendant adaptée aux tâches d'inspection complexes dans des secteurs tels que la fabrication électronique, l'inspection des semi-conducteurs et le contrôle qualité des composants de grande valeur. La technologie d'obturateur global élimine efficacement le flou de mouvement, garantissant des images nettes même dans les lignes de production à haute vitesse, une caractéristique essentielle pour une caméra à balayage surfacique fonctionnant dans des environnements industriels dynamiques.
Performances dans diverses conditions
La conception robuste de la caméra et le contrôle étendu des paramètres facilitent son déploiement dans des environnements industriels difficiles. Avec une plage dynamique de 66 dB et un rapport signal sur bruit de 40 dB, le MV-CH650-90XM-F-NF capture des images détaillées même dans des scènes présentant des variations d'éclairage importantes. Le réglage de gain flexible (1,25x à 6x) et une large plage de temps d'exposition (14 μs à 10 sec) permettent aux opérateurs d'affiner l'acquisition d'images pour des résultats optimaux, qu'il s'agisse de mouvements rapides ou de sujets statiques. La prise en charge de divers formats de pixels (Mono 8/10/12) et des options de binning améliore encore son adaptabilité à différentes exigences d'imagerie, offrant aux utilisateurs un contrôle granulaire sur les données d'image. La capacité de la caméra à prendre en charge des configurations de binning avancées (par exemple, 2x4, 4x2) permet d'améliorer la sensibilité ou la fréquence d'images lorsque la résolution complète n'est pas primordiale, offrant un avantage tactique pour optimiser la vitesse d'acquisition par rapport au détail.
Connectivité et Intégration
Conçu pour une intégration transparente dans les systèmes industriels existants, le MV-CH650-90XM-F-NF dispose d'une interface CoaXPress, qui offre une bande passante élevée et une transmission de données fiable, essentielle pour les applications de vision industrielle. Le connecteur P10 à 12 broches simplifie l'intégration de l'alimentation et des E/S, offrant des entrées et sorties optiquement isolées, ainsi qu'une E/S configurable non isolée et une interface RS-232 pour la communication. Cette connectivité complète garantit la compatibilité avec une large gamme de contrôleurs industriels et d'équipements d'automatisation. L'interface d'objectif à monture F, avec une longueur focale dorsale de bride de 46,5 mm, offre une flexibilité dans le choix de l'objectif, permettant aux utilisateurs de sélectionner l'optique la mieux adaptée à leurs besoins spécifiques d'application. La construction robuste, avec des dimensions de 74 mm × 74 mm × 76,4 mm et un poids d'environ 500 g, combinée à un indice de protection IP40 lorsqu'elle est correctement installée, assure la durabilité dans les environnements industriels.
Applications et Scénarios Industriels
Le HIKROBOT MV-CH650-90XM-F-NF est particulièrement bien adapté aux applications où la minutie et la précision sont primordiales. Sa haute résolution en fait un excellent choix pour les scénarios nécessitant un grossissement important ou l'analyse de textures complexes et de défauts minuscules. Cette caméra est un excellent choix pour les sujets statiques ou à mouvement lent où la fréquence d'images est secondaire par rapport à la qualité de l'image, comme dans la mesure précise, la métrologie et l'inspection détaillée des surfaces.
Inspection de la fabrication électronique : Détection de défauts infimes sur les cartes de circuits imprimés (CI), vérification du placement des composants et inspection des joints de soudure avec une précision exceptionnelle. Le capteur de 65 MP peut résoudre des caractéristiques incroyablement petites, cruciales pour garantir la fiabilité des appareils électroniques modernes. Inspection des wafers de semi-conducteurs : Examen des wafers de semi-conducteurs à la recherche de défauts microscopiques, de contaminants ou d'anomalies de processus susceptibles d'affecter les performances de la puce. La capacité de capturer des détails extrêmement fins est essentielle dans cette industrie à enjeux élevés. Inspection des composants automobiles : Vérification de la qualité et de l'intégrité des pièces automobiles, telles que les composants du moteur, les capteurs et les connecteurs, où même des défauts mineurs peuvent avoir des implications importantes sur la sécurité. Fabrication de dispositifs médicaux : Assurance de la qualité et de la conformité des dispositifs et composants médicaux complexes, où la précision et la détection des défauts sont essentielles pour la sécurité des patients. Métrologie de haute précision : Effectuer des mesures précises sur des objets petits ou complexes où une densité de pixels élevée est requise pour une analyse dimensionnelle précise.
Le fonctionnement efficace de la caméra, avec une consommation électrique typique de 10,5 W à 24 VDC, contribue aux économies d'énergie dans les déploiements à grande échelle. Sa plage de température de fonctionnement de 0°C à 50°C et sa tolérance à l'humidité de 20 % à 95 % HR garantissent des performances fiables dans divers climats industriels. La compatibilité logicielle avec les protocoles GenICam et CoaXPress simplifie l'intégration dans diverses plateformes d'automatisation, réduit les efforts d'ingénierie et accélère les cycles de déploiement.
Comparaison avec d'autres modèles HIKROBOT
HIKROBOT propose une gamme de caméras industrielles conçues pour répondre à divers besoins en matière de résolution et de performances. Pour les applications nécessitant une haute résolution similaire mais potentiellement des facteurs de forme ou des options d'interface différents, les utilisateurs peuvent envisager des modèles tels que les MV-CH650-90XM-M58S-NF et MV-CH650-90XC-M58S-NF, qui offrent probablement des variations de monture d'objectif ou d'ensembles de fonctionnalités. Pour les scénarios exigeant des fréquences d'images extrêmement élevées à des résolutions plus faibles, bien que toujours substantielles, des modèles tels que les MV-CH1510-10XM-M72-NF, MV-CH1510-10XC-M72-NF, MV-CH1510-10XM-M72-TF V2, MV-CH1510-10XC-M72-TF V2, MV-CH1510-11XM-M72-TF et MV-CH1510-11XC-M72-TF offrent des solutions alternatives. Lorsque des résolutions encore plus élevées sont nécessaires, comme celles trouvées dans les tâches d'inspection spécialisées, les MV-CH2450-10YM-M72-TF et MV-CH2450-10YC-M72-TF présentent d'autres options. Pour une large couverture de zone avec des capacités avancées, les MV-CH6040-10XM-M72-NF et MV-CH6040-10XC-M72-NF font également partie de la vaste gamme de HIKROBOT. De plus, pour des applications spécifiques qui pourraient bénéficier de différentes technologies de capteurs ou de résolutions, le MVGL-AC512G-150YC offre une autre dimension de choix au sein du portefeuille de produits HIKROBOT, démontrant l'étendue de leurs offres sur le marché de l'imagerie industrielle.
Considérations et recommandations de sélection
Le HIKROBOT MV-CH650-90XM-F-NF est exceptionnellement bien adapté aux applications où la fidélité de l'image et la détection de détails très fins sont critiques. Sa résolution de 65 MP est idéale pour les scénarios nécessitant un grossissement important ou l'analyse de textures complexes et de défauts minuscules. Cette caméra est un excellent choix pour les sujets statiques ou à mouvement lent où la fréquence d'images est secondaire par rapport à la qualité de l'image, comme dans la mesure précise, la métrologie et l'inspection détaillée des surfaces. Pour les applications impliquant des mouvements à très haute vitesse où des fréquences d'images supérieures à 31,5 ips à pleine résolution sont nécessaires, ou lorsque les informations de couleur sont primordiales et ne peuvent être obtenues par un traitement monochrome spécialisé, d'autres modèles offrant des fréquences d'images plus élevées ou des capteurs couleur pourraient être plus appropriés. La nature monochrome de ce modèle spécifique est avantageuse pour les applications qui bénéficient d'une sensibilité plus élevée et d'un bruit réduit, en particulier dans des conditions de faible luminosité, et où la couleur n'est pas un facteur distinctif pour la détection des défauts.
Questions fréquemment posées (FAQ) - Beijing ZhongPing Technology Co., Ltd.
Q : Quel est le délai de livraison typique pour la caméra HIKROBOT MV-CH650-90XM-F-NF ?
R : Les délais de livraison peuvent varier en fonction de la demande actuelle et des configurations de commande spécifiques. Pour obtenir le statut d'inventaire et les prix des projets les plus précis et à jour, nous vous recommandons de contacter directement Beijing ZhongPing Technology Co., Ltd. Notre équipe peut fournir un rapport d'inventaire en temps réel adapté aux besoins de votre projet.
Q : Comment puis-je obtenir un devis formel ou des prix de projet pour le MV-CH650-90XM-F-NF ?
R : Pour recevoir un devis formel ou discuter des prix de projet, veuillez soumettre une demande à notre service commercial chez Beijing ZhongPing Technology Co., Ltd. Nous évaluerons vos exigences spécifiques, y compris le volume potentiel et les besoins d'intégration, afin de fournir une offre compétitive.
Q : Quels sont les canaux de vente disponibles et comment puis-je m'assurer que j'achète auprès d'une source fiable ?
R : Beijing ZhongPing Technology Co., Ltd. est un distributeur agréé engagé à fournir des produits HIKROBOT authentiques et un service fiable. Nous conseillons à tous les clients de s'approvisionner directement auprès de nous ou par l'intermédiaire de nos partenaires officiellement reconnus pour garantir l'authenticité du produit et l'accès au support.
Q : La mise à niveau du micrologiciel est-elle une préoccupation pour ce modèle de caméra industrielle ?
R : HIKROBOT prend activement en charge ses gammes de produits avec des mises à jour du micrologiciel pour améliorer les performances et la sécurité. Pour plus d'informations sur les dernières versions du micrologiciel et les procédures de mise à niveau, ou pour discuter des exigences spécifiques du micrologiciel par lot, veuillez contacter Beijing ZhongPing Technology Co., Ltd.
Q : Quelle documentation est généralement fournie pour le dédouanement lors de l'importation de cette caméra ?
R : La documentation standard comprend les factures commerciales, les listes de colisage et les certificats d'origine. Selon le pays de destination et les réglementations d'importation spécifiques, une documentation supplémentaire peut être requise. Beijing ZhongPing Technology Co., Ltd. peut aider à générer la documentation nécessaire au dédouanement pour votre commande.
Q : Existe-t-il des alternatives ou des successeurs connus et abandonnés du MV-CH650-90XM-F-NF dont je devrais être conscient ?
R : HIKROBOT innove continuellement ses offres de produits. Bien que le MV-CH650-90XM-F-NF soit un modèle actuel et très performant, nous vous recommandons de consulter Beijing ZhongPing Technology Co., Ltd. concernant les feuilles de route des produits et les solutions futures ou alternatives potentielles qui pourraient mieux répondre aux exigences évolutives des projets.
Q : Pouvez-vous effectuer une vérification de compatibilité pour vous assurer que cette caméra s'intégrera à mon système de vision industrielle existant ?
R : Oui, Beijing ZhongPing Technology Co., Ltd. propose des vérifications de compatibilité. Veuillez fournir les spécifications détaillées de votre système actuel, y compris la carte d'acquisition, le logiciel et les autres matériels connectés, et notre équipe technique effectuera une évaluation approfondie de la compatibilité.
Q : Quel est le délai de livraison typique une fois la commande confirmée ?
R : Les délais de livraison dépendent de la disponibilité des stocks et de la logistique d'expédition. Pour des estimations de délais spécifiques, veuillez vous renseigner auprès de Beijing ZhongPing Technology Co., Ltd., surtout si vous avez besoin d'une mise à jour du statut des stocks en temps réel avant de passer votre commande.
Q : Comment HIKROBOT assure-t-il la disponibilité et le support à long terme de ce modèle de caméra ?
R : HIKROBOT s'engage à assurer un support produit à long terme. Cependant, à mesure que la technologie progresse, certains modèles peuvent éventuellement être remplacés. Pour avoir l'assurance de la disponibilité et du support à long terme du MV-CH650-90XM-F-NF, ou pour discuter du cycle de vie du produit, veuillez contacter Beijing ZhongPing Technology Co., Ltd.
Q : Quelles sont les conditions de garantie pour le HIKROBOT MV-CH650-90XM-F-NF ?
R : Les conditions de garantie standard s'appliquent aux produits HIKROBOT. Pour des informations détaillées sur la couverture de la garantie, la durée et les procédures de réclamation, veuillez contacter Beijing ZhongPing Technology Co., Ltd. Nous pouvons vous fournir la politique de garantie la plus récente.
