Vue d'ensemble

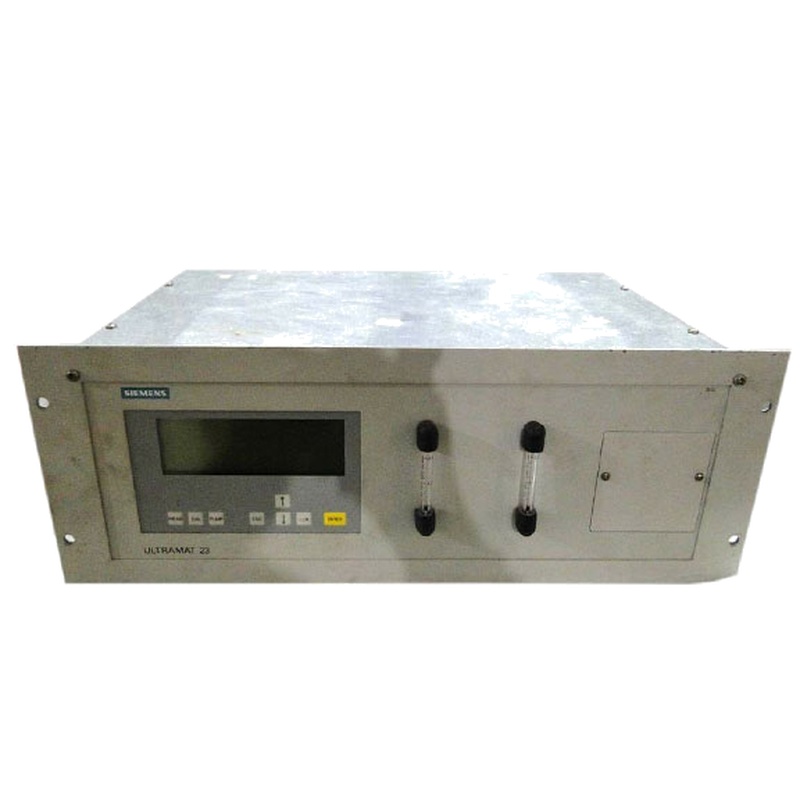

Le Siemens Ultramat 23 (modèle 7MB2337-4AU16-3PT1) est une solution sophistiquée pour l'analyse complexe de gaz multicomposant, conçue pour surveiller simultanément plus d'un paramètre critique. Contrairement aux analyseurs monogazés de base, cette variante mesure deux gaz sensibles à l'infrarouge distincts - spécifiquement SO ₂ et NON — dans une unité plug-in compacte de 19 po.
Il représente l'évolution des analyseurs de gaz de procédé vers une intégration plus élevée, offrant un outil économe et rentable pour les applications où la compréhension de l'interaction entre plusieurs composants de gaz de fumée est essentielle à l'optimisation des procédés et à la conformité environnementale.
1. Le rôle critique des analyseurs de gaz multicomposants dans l'industrie
Dans les processus industriels (combustion, production chimique, incinération des déchets), la composition des gaz de fumée révèle des informations critiques sur l'efficacité, la sécurité et l'impact environnemental. Alors que les analyseurs à gaz unique sont courants, les applications modernes exigent souvent des données multi-composantes corrélées:
Par exemple, simultanément SO ₂ et la mesure de NO est essentielle pour contrôler les systèmes de désulfuration des gaz de fumée (FGD) et de réduction catalytique sélective (SCR).
Un analyseur à deux composants comme l'Ultramat 23 fournit des données synchronisées à partir d'un seul point d'échantillonnage, assurant une cohérence pour le contrôle avancé du processus, bien supérieure aux mesures à un seul point déconnectées.
2. Technologie de base: NDIR dans la conception à double canal
Le noyau de l’analyseur est la technologie infrarouge non dispersive (NDIR), qui repose sur le principe que les molécules de gaz absorbent la lumière infrarouge à des longueurs d’onde uniques d’« empreintes digitales ». Sa conception à double canal fonctionne comme suit:
Une source de lumière infrarouge unique et une cellule de mesure partagée (à travers laquelle circule le gaz échantillonné) minimisent les composants.
Filtres optiques sophistiqués séparent la lumière, la dirigeant vers des détecteurs dédiés pour SO ₂ (par exemple, 7,3 µm) et NO (par exemple, 5,3 µm).
Le chemin de gaz combiné est une caractéristique clé: les deux mesures utilisent le flux d'échantillon identique (sans scission), réduisant les points de fuite et garantissant des lectures parfaitement synchronisées.
3. Spécifications du produit et flexibilité de configuration
Ce modèle est préconfiguré pour SO ₂/ Aucune mesure mais offre une flexibilité via des plages sélectionnables par l'utilisateur. Il utilise svpm (volume par million) comme unité standard, idéale pour le contrôle du processus, car elle est indépendante de la température et de la pression.
4.Paramètre& amp; Spécification
Nom du produit Siemens Ultramat 23 Gas Analyzer
Numéro de modèle 7MB2337-4AU16-3PT1
Technologie NDIR (pour 2 gaz: SO) ₂ + NO)
Gaz mesurables SO ₂, NON
Plages de mesure SO ₂: 0-500 à 0-2500 vpm; NON: 0-200 à 0-1000 vpm
O₂ Senseur Sans (solution externe disponible en option)
Unité de montage 19" (hauteur 3U)
Alimentation AC 230 V, 50 Hz
Connections à gaz 6 mm
No de pompe interne (conçue pour les systèmes externes de conditionnement des échantillons)
5. Comprendre l'omission d'un O intégré ₂ Capteur
L'absence d'un O intégré ₂ Le capteur est un choix de conception astratégique, adapté aux besoins d'analyse des gaz au niveau du système:
Stable O ₂ Environnements: Dans les processus où O ₂ niveaux sont cohérents, un seul O central ₂ l'analyseur peut servir l'ensemble du système (évitant les capteurs redondants).
Priorité de contrôle des processus : lorsque l’objectif principal est d’optimiser les processus (p. ex., les réacteurs DeNOx) plutôt que de déclarer les émissions réglementaires (ce qui nécessite ₂ normalisation), un O intégré ₂ Le capteur est inutile.
Flexibilité modulaire : cette conception permet aux ingénieurs d'associer l'analyseur au meilleur O de sa catégorie ₂ technologie (p. ex., analyseurs paramagnétiques) si nécessaire, plutôt que de se contenter d'une option intégrée de base.
5. Domaines d'application: Au-delà de la simple surveillance des émissions
La capacité à deux composants rend cet analyseur indispensable dans:
Systèmes DeNOx/DeSOx : fournit un SO corrélé en temps réel ₂/ Aucune donnée pour optimiser les taux d'injection de réactifs dans les systèmes SCR/FGD, ce qui permet de maximiser l'élimination des polluants et de minimiser les coûts opérationnels.
Turbine à combustion et amp; Optimisation de la chaudière : aide à ajuster les paramètres de combustion pour réduire la formation simultanée de NOx/SOx, augmenter l'efficacité et réduire les émissions.
Industries de procédés chimiques: Monitors SO ₂/ NON en tant que réactifs, sous-produits ou indicateurs de santé du catalyseur dans les procédés spécialisés.
Questions fréquemment posées (FAQ)
1. Quelles technologies d'analyseur de gaz existent-elles et où s'adapte le NDIR?
Technologies communes: Électrochimique (CE, O à faible coût) ₂/ gaz toxique); Paramagnétique (PMD, haute précision O) ₂); Laser (TDLAS, mesures rapides/spécifiques). Le NDIR se distingue par sa stabilité, sa spécificité et sa fiabilité à long terme avec des gaz comme le SO. ₂/ NON - équilibrer les performances et les coûts pour une utilisation industrielle.
2. Pourquoi un chemin de gaz combiné est-il bénéfique pour les analyseurs multi-composants?
Un trajet partagé utilise moins de pièces (réduisant les fuites) et garantit que toutes les mesures utilisent exactement le même échantillon en même temps, ce qui est essentiel pour des calculs de contrôle de processus précis qui reposent sur des données corrélées.
3. Quand dois-je choisir un analyseur sans O intégré ₂ capteur ?
Optez pour ce modèle si O ₂ est déjà surveillé par un analyseur central, ou si votre priorité est le contrôle des processus ₂ normalisation). Cela permet d'économiser des coûts et d'ajouter de la flexibilité.
4. Comment choisir entre vpm et mg/m³ ?
Vpm (rapport volumetrique) est indépendant de la température/pression, idéal pour le contrôle du processus. Mg/m³ (concentration en masse) dépend des conditions et est souvent nécessaire pour la conformité environnementale. Les analyseurs peuvent convertir entre eux si des données de température/pression sont disponibles.
5. Quel est l'avantage d'une conception montée en rack de 19 "?
Le facteur de forme de 19" est une norme industrielle pour les panneaux de commande / abris d'analyseurs. Il permet une intégration modulaire soignée avec les PLC, les sources d'alimentation et les systèmes d'échantillonnage, simplifiant l'installation, la maintenance et les mises à niveau futures.
6. Peut donc ₂/ Ne pas être changé à d'autres gaz dans le champ?
Non. Les filtres et détecteurs optiques sont calibrés en usine pour des paires de gaz spécifiques. L'adaptation sur le terrain n'est pas possible - vous devez définir les gaz cibles lors de la commande pour assurer la configuration correcte.
