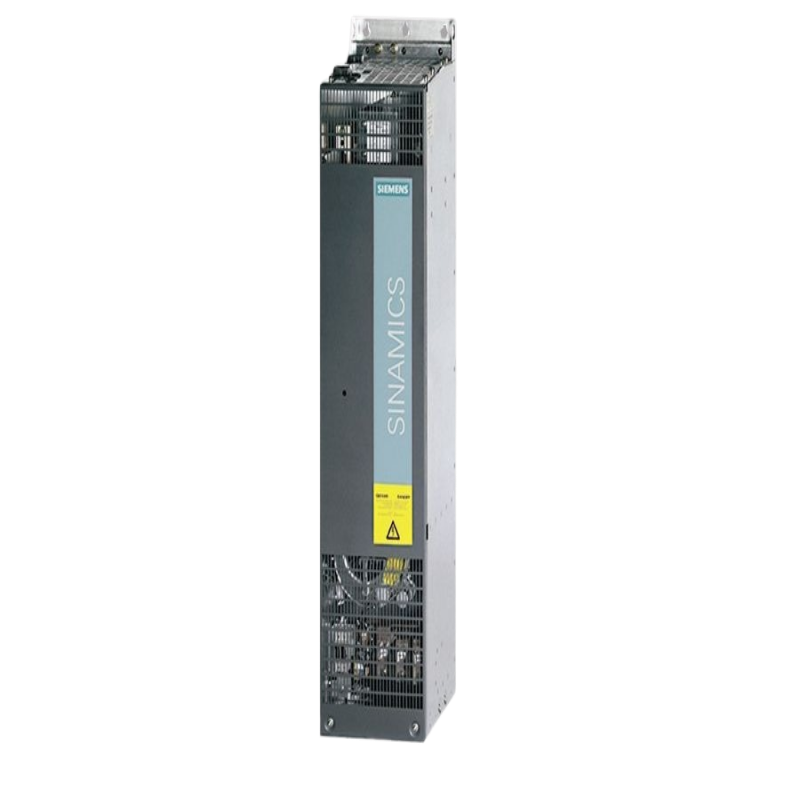

Module d'alimentation actif Siemens 6SL3330-7TE32-1AA3 132kW ALM

Dans l'automatisation industrielle, les applications d'entraînement à haute puissance exigent une stabilité, une efficacité et une gestion énergétique strictes des systèmes d'alimentation. Le module de ligne active (ALM) Siemens SINAMICS S120 – spécifiquement le type de châssis 6SL3330-7TE32-1AA3 – est conçu pour répondre à ces besoins exigeants. Cette solution haute performance ne fait pas que fournir une tension de bus continu propre et stable pour les systèmes d'entraînement multi-axes: elle régénère activement l'énergie de freinage dans le réseau de l'usine. Cette double capacité améliore la qualité du processus et réduit considérablement les coûts opérationnels, ce qui en fait une source d'énergie idéale pour une fabrication lourde écologique et efficace.

1. Positionnement et positionnement des produits de base amp; Analyse des spécifications techniques

En tant que membre de la famille SINAMICS S120 conçue pour les scénarios à haute puissance, la mission principale du 6SL3330-7TE32-1AA3 est la conversion efficace de l’énergie électrique. Contrairement à ses homologues compacts de taille livre, il présente une conception de type achassis - une unité d'alimentation autonome qui nécessite un montage dans un armoire de commande ou un étagère. Cette conception offre une dissipation de chaleur bien supérieure et prend en charge une puissance nominale beaucoup plus élevée.

1.1 Technologie de base et amp; Paramètres de performance

Modèle de produit: 6SL3330-7TE32-1AA3

Type de module: Module de ligne active (ALM)

Formulaire de conception: Type de châssis

Voltage d'entrée: AC 3 phases 380-480 V ± 10%, 50/60 Hz

Puissance de sortie: 132 kW (à entrée 400V AC)

Courant nominal de sortie: 209 A

Voltage de liaison DC régulée: 600 V DC (nominal)

Méthode de refroidissement: refroidissement par air forcé

Technologie clé: Front-end actif IGBT, fonctionnement régénératif complet

1.2 Interprétation des caractéristiques clés

Rétroaction complète sur l'énergie régénérative

Contrairement aux modules de ligne de base qui dissipent l'énergie de freinage sous forme de chaleur, cet ALM utilise la technologie IGBT active front-end pour un flux de puissance bidirectionnel. Lors de la décélération du moteur ou des charges de révision, il peut apporter pleinement et efficacement l'énergie régénérative générée au réseau d'usine, où il alimente d'autres équipements. Cela se traduit par des économies d'énergie significatives, en particulier pour les applications avec des cycles de démarrage-arrêt fréquents (par exemple, grues lourdes, centrifugeuses, bancs d'essai).

Lien DC stable & amp; Qualité d'énergie supérieure

Le module maintient une tension de liaison continue très stable, immune aux fluctuations du réseau. Cela crée un environnement de fonctionnement idéal pour tous les modules de moteur connectés, garantissant qu'ils fournissent le couple plein même lors de baisses de tension de ligne. Pour les processus de fabrication haut de gamme (par exemple, laminage de précision, grandes machines-outils), cela garantit la stabilité du processus et la cohérence du produit. En outre, son courant d'entrée quasi sinusoïdale maintient le facteur de puissance côté ligne proche de 1,0, éliminant le besoin de condensateurs externes de correction du facteur de puissance et réduisant drastiquement la pollution harmonique de la grille.

Refroidissement par air forcé & amp; Intégration système

Compte tenu de sa densité de puissance élevée, le module utilise le refroidissement à l'air forcé pour une dissipation efficace de la chaleur, assurant une fiabilité sous de lourdes charges. Il s'intègre parfaitement au système de commande SINAMICS S120 (par exemple, avec une unité de commande CU320-2) via l'interface DRIVE-CLiQ, permettant une configuration automatique, une surveillance complète de l'état et un diagnostic de défaut en temps réel.

2. Scénarios d ' application amp; Proposition de valeur

Cette ALM de 132 kW est le choix préféré pour les applications industrielles lourdes, où sa valeur brille dans des conditions de fonctionnement exigeantes:

2.1 Manipulation de matériaux lourds

Dans les grues à conteneurs portuaires, les grandes grues à porte-portique ou les palais-remontées minières, le soulèvement et l'abaissement fréquents génèrent une énergie régénérative massive. L'ALM recycle cette énergie, réduisant la consommation totale d'énergie et évitant les températures élevées causées par les résistances de freinage.

2.2 Grand équipement centrifuge & amp; Plateformes de test

Pour les grandes usines d'entraînement (production de ciment), les compresseurs (usines pétrochimiques) ou les dynamomètres de châssis (industrie automobile) - où les systèmes d'entraînement nécessitent une décélération rapide - la capacité de régénération de l'ALM réduit directement les coûts d'électricité et améliore la réponse dynamique du système.

2.3 Assurance de la stabilité de l'industrie des procédés

Dans les industries de procédés continus (p. ex., papier, métallurgie), les fluctuations de tension peuvent provoquer des arrêts de la ligne de production ou des déchets de produits. La liaison continue stable de l’ALM agit comme un « tampon », isolant le système d’entraînement des perturbations du réseau. Cela améliore considérablement l'efficacité globale de l'équipement (OEE) et la fiabilité opérationnelle de toute la ligne de production.

Expansion approfondie: sélection et planification du système pour les modules d'alimentation de type châssis

La sélection de composants d'entraînement à haute puissance nécessite plus que d'examiner les spécifications du modèle - elle exige la conception de l'architecture complète du système d'entraînement.

1. Pourquoi choisir une conception de type châssis à ce niveau de puissance?

Lorsque la puissance du système d'entraînement dépasse ~90kW, la conception de type châssis dépasse les modèles de taille livre:

Les modules Booksize sont montés côte à côte et partagent un conduit de refroidissement commun, ce qui limite la capacité de dissipation de chaleur.

Les modules de type châssis sont des unités électriques autonomes avec des systèmes de refroidissement à air forcé dédiés et plus puissants. Cela offre une efficacité de refroidissement plus élevée, prend en charge une puissance de sortie plus grande pour une seule unité et offre des options de mise en page plus flexibles.

2. Considérations clés pour la conception du système

L'intégration d'un ALM de haute puissance comme le 6SL3330-7TE32-1AA3 nécessite une planification méticuleuse au niveau du système:

Component périphérique essentiel (AIM)

Cet ALM doit être associé à un module d'interface active (AIM) correspondant. L'AIM intègre le réacteur de ligne d'entrée, le circuit de précharge et le filtre EMC, tous essentiels pour le démarrage sûr, le fonctionnement stable et la conformité aux normes de compatibilité électromagnétique de l'ALM.

Protection complète & amp; Coordination

Selon les codes électriques locaux, des disjoncteurs ou fusibles appropriés doivent être installés sur le côté d'alimentation de la ligne pour assurer une protection contre le court-circuit et la surcharge. De plus, la mise à la terre et le blindage du système doivent suivre strictement les directives d'installation de Siemens pour garantir l'immunité au bruit et la sécurité du personnel.

Ingénierie & amp; Outils de mise en service

L'ensemble du système d'entraînement S120 (y compris ce ALM) est configuré, paramétré et mis en service à l'aide du logiciel SINAMICS Startdrive de Siemens au sein de la plateforme TIA Portal. Cet environnement d'ingénierie intégré simplifie la mise en service et assure des paramètres cohérents à l'échelle du système.

Questions fréquemment posées (FAQ)

1. Quelle est la principale différence entre cette ALM de 132 kW et une ALM de taille livre?

Les principales différences sont la puissance nominale, le refroidissement et la construction:

Booksize ALM: Plus faible puissance, refroidissement à l'air interne (dépendant des canaux du système), compact pour le montage multi-axes côte à côte.

Cette ALM de type châssis: haute puissance de 132 kW, refroidissement à air forcé indépendant, unité autonome de style armoire - supérieure pour les applications lourdes et puissantes.

Oui, mais il faut une conception détaillée du système. Typiquement, un ALM maître gère la puissance de charge de base et la régénération pour un bus DC commun. Rarement, plusieurs ALM sont configurés pour différentes sections de ligne (coordination complexe nécessaire). Une approche plus commune : un ALM haute puissance fournit plusieurs modules moteurs à travers des lignes ou une zone.

3. La régénération énergétique endommage-t-elle le réseau électrique de l'usine ?

Non, un ALM bien conçu améliore la qualité du réseau. Son facteur de puissance unitaire et son courant d'entrée sinusoïdale réduisent les harmoniques. L'énergie régénérée est propre, une puissance de 50/60 Hz que d'autres charges sur le même transformateur peuvent utiliser, allégeant la charge du réseau. Assurez-vous que la capacité de court-circuit du réseau peut accepter la rétroaction.

4. Comment maintenir le système de refroidissement à air forcé dans des environnements difficiles?

Le système de refroidissement dispose de filtres à air remplaçables - un nettoyage régulier est essentiel. Dans les environnements poussiéreux, raccourcir les intervalles de nettoyage ou utiliser des filtres auto-nettoyants. Surveillez l'état du ventilateur et les alarmes de température pour une maintenance prédictive, évitant les temps d'arrêt de surchauffage.

5. Ce module peut-il fonctionner avec des moteurs/entraînements tiers ?

Théoriquement, son lien DC peut alimenter des dispositifs dépendants de DC. En pratique, utilisez-le au sein de l'écosystème SINAMICS S120, ce n'est qu'alors que vous pourrez accéder à une protection complète, à un contrôle coordonné et à un diagnostic via DRIVE-CLiQ/Startdrive. L’intégration par des tiers perd ces avantages et présente des risques.
