Vue d'ensemble

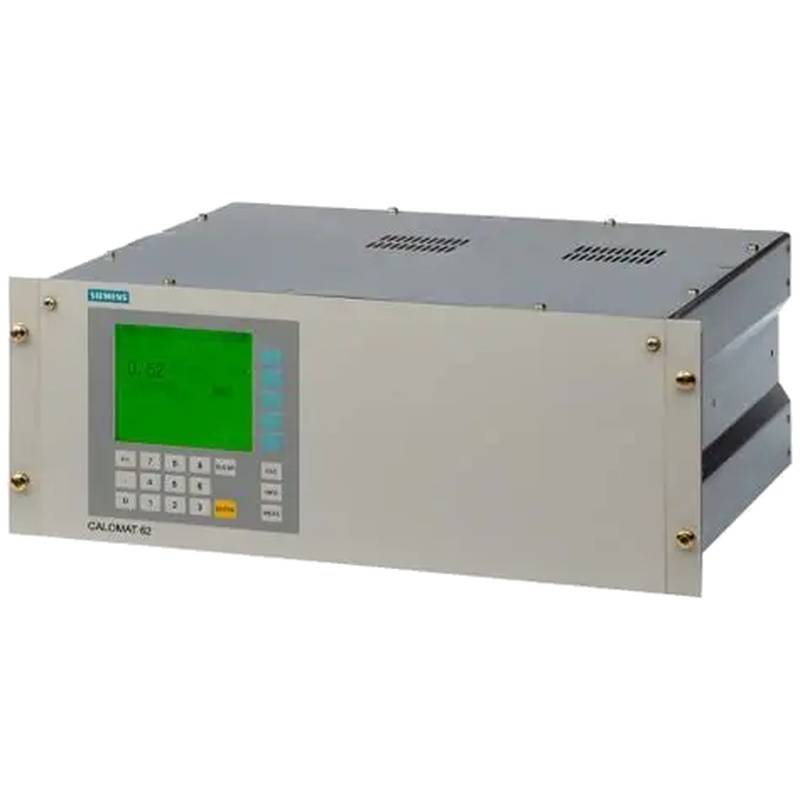

Le Siemens CALOMAT 6 (modèle 7MB2521-0AA00-1AA0) est un analyseur de gaz spécialisé conçu pour une tâche de mesure fondamentalement différente des unités basées sur l'infrarouge. Ce dispositif monté en rack de 19" utilise le principe de la conductivité thermique (TCD) pour déterminer avec précision la concentration d'hydrogène (H). ₂) dans un azote (N ₂) fond. Il dispose d'une plage de mesure exceptionnellement large, de 0 à 1 % à 0 à 100 % H. ₂— ce qui le rend essentiel pour les scénarios industriels où la surveillance et le contrôle des niveaux d'hydrogène sont essentiels pour la sécurité, la qualité et l'efficacité des processus. Les principales applications comprennent les fours de traitement thermique et les procédés de synthèse chimique.
1. Technologie de base: Détection de conductivité thermique (TCD) démystifiée
Contrairement aux méthodes optiques utilisées par l'Ultramat 23, le CALOMAT 6 fonctionne sur un principe physique robuste: différents gaz ont une conductivité thermique distincte. L'hydrogène, par exemple, a une conductivité thermique environ sept fois supérieure à celle de l'azote.
L'analyseur contient une cellule de mesure avec des éléments chauffés. Lorsqu'un mélange gazeux traverse cette cellule, une teneur en hydrogène plus élevée conduit la chaleur loin des éléments plus efficacement. Cette perte de chaleur provoque un changement précis et mesurable de la température des éléments (et donc de leur résistance électrique), et ce changement est directement proportionnel à la concentration en hydrogène.
Cette méthode TCD est très fiable, ne nécessite pas de consommables et est idéale pour mesurer des mélanges de gaz binaires (comme H ₂ in N₂).
2. Spécifications du produit et caractéristiques clés
Ce modèle se caractérise par sa simplicité, sa large gamme de mesure et son accent sur des H spécifiques. ₂/N₂ applications. Ses spécifications clés comprennent:
Nom du produit: Analyseur de gaz Siemens CALOMAT 6
Numéro de modèle: 7MB2521-0AA00-1AA0
Technologie de base: Détection de conductivité thermique (TCD)
Mesure cible: Hydrogène (H) ₂) concentration en azote (N) ₂) fond
Plage de mesure: 0-1% à 0-100% H ₂ (exceptionnellement large pour une utilisation polyvalente)
Alimentation: DC 24V (une différence notable par rapport aux analyseurs courant alternatif standard)
Montage: unité plug-in 19" (compatible avec les racks industriels standard)
Connexions gaz: tuyau de diamètre extérieur (OD) de 6 mm (pour une intégration sans couture avec les systèmes de gaz échantillon)
3. L'importance critique de l'alimentation DC 24V
L’utilisation d’une alimentation DC 24V est un choix délibéré de conception qui met l’accent sur la sécurité intrinsèque et la robustesse industrielle de l’analyseur.
Dans de nombreuses zones où l'hydrogène est présent - classé comme atmosphères explosives (par zones ATEX / IECEx) - les équipements doivent fonctionner à basse tension et à faible énergie pour éviter l'allumage. DC 24V est une norme de sécurité largement acceptée pour de telles applications. De plus, cette configuration d'alimentation permet une intégration facile avec des alimentations ininterrompues (UPS) pour une surveillance continue pendant les fluctuations d'alimentation, et elle s'aligne sur les architectures d'E/S distribuées et de cabinet de commande communes, améliorant ainsi la fiabilité globale du système.
4. Applications principales: où la mesure de l'hydrogène est primordiale
Le CALOMAT 6 excelle dans des scénarios où H ₂/N₂ Les atmosphères sont essentielles au succès du processus :
Fours de traitement thermique industriel
Il est utilisé dans les processus de recuit, de frittage et de brasage, où la protection H ₂/N₂ Les atmosphères empêchent l'oxydation des métaux et assurent une qualité constante du produit. Précision H ₂ Le contrôle est essentiel pour obtenir les propriétés métallurgiques correctes (par exemple, dureté, ductilité) dans les pièces finies.
Plantes chimiques et pétrochimiques
L'analyseur surveille H ₂ niveaux dans les flux de processus, tels que lors de la régénération du catalyseur ou en tant que réactif dans les processus d'hydrogénation (par exemple, conversion d'huiles en graisses ou synthèse de produits chimiques). Précision H ₂ La mesure assure l'efficacité de la réaction et évite les déchets ou les sous-produits dangereux.
Systèmes de refroidissement des générateurs
Dans les centrales électriques, l'hydrogène est utilisé comme liquide de refroidissement pour les grands générateurs en raison de sa haute conductivité thermique. Le CALOMAT 6 surveille l'entrée d'air (ce qui crée ₂- mélanges d'air) et vérifie la pureté du H ₂ liquide de refroidissement - protège l'équipement des dommages et assure un fonctionnement sûr.
5. Résumé des avantages
Spécialisé pour H ₂/N₂ Mélanges: Optimisés exclusivement pour cette paire binaire, offrant une haute précision et une stabilité à long terme.
Exceptionnellement large plage: Mesures à partir de trace H ₂ (0-1%, pour la détection de sécurité/fuite) à H pur ₂ (0-100%, pour la surveillance de la pureté), éliminant le besoin d'analyseurs multiples.
Conception intrinsèquement sûre: l'alimentation DC 24V permet une utilisation dans des atmosphères explosives, en conformité avec les normes de sécurité industrielle.
Faible entretien: la technologie TCD n'a pas de pièces mobiles ou de cellules chimiques consommables, ce qui réduit les coûts d'entretien et les temps d'arrêt.
Questions fréquemment posées (FAQ)
1. Comment la TCD diffère-t-elle de la NDIR?
Le NDIR utilise une absorption infrarouge spécifique au gaz (idéal pour les traces de gaz dans des mélanges complexes). Le TCD mesure la conductivité thermique, ce qui le rend parfait pour un composant majeur (p. ex., H ₂) dans un fond simple (p. ex., N ₂)— robuste mais moins spécifique aux mélanges complexes.
2. Pourquoi seulement mesurer H ₂ in N₂?
L'étalonnage repose sur la différence de conductivité thermique fixe entre H ₂ and N₂. Un gaz de fond différent (p. ex. argon) modifierait ce contraste, provoquant des erreurs de mesure significatives. Il est calibré pour cette paire binaire spécifique.
3. Quels sont les avantages de la puissance DC 24V?
DC 24V est une norme de sécurité pour les zones explosives, permet la sauvegarde d'alimentation courante pour une surveillance continue et simplifie l'intégration avec les systèmes PLC/DCS qui utilisent les E/S DC.
4. Peut-il mesurer H ₂ dans d'autres gaz de fond ?
Non. Ce modèle standard est calibré pour N ₂ les arrière-plans. Mesurer H ₂ dans d'autres gaz (p. ex., air, CO) ₂) nécessiterait une courbe d'étalonnage personnalisée - non prise en charge ici.
5. Pourquoi une plage de mesure si large?
Polyvalence: La gamme basse (0-1%) permet de détecter la sécurité/les fuites, tandis que la gamme haute (0-100%) surveille H ₂ pureté ou rendement de production - un seul analyseur répond à plusieurs besoins.
6. Quelles industries ont besoin H ₂-in-N₂ surveiller le plus ?
La métallurgie (traitement thermique), la chimie (procédés d'hydrogénation/catalyseur) et la production d'énergie (pureté du liquide de refroidissement du générateur) dépendent le plus de cette mesure.
