Vue d'ensemble

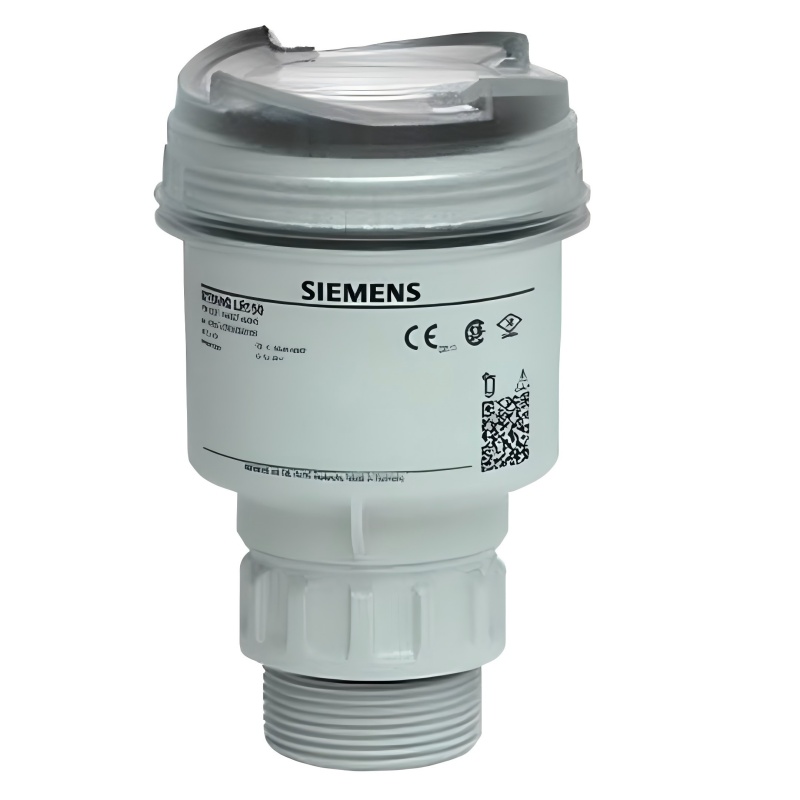

Le Siemens SITRANS LR150 (modèle 7ML5340-0AA07-4CF3) est un émetteur de niveau radar polyvalent à 2 fils à 24 GHz conçu pour la mesure continue sans contact des liquides, des boues et des solides, avec une portée maximale de 15 mètres. Dans le cadre du portefeuille d'instrumentation de processus de Siemens, ce dispositif compact et robuste excelle dans des environnements critiques en matière de fiabilité, en tirant parti de la technologie radar à ondes continues modulables en fréquence (FMCW) pour fournir des mesures très précises et stables, même dans des conditions de poussière, de vapeur ou de processus fluctuant.
Technologie de base: Principe du radar FMCW expliqué
Contrairement aux anciennes technologies à contact ou à ultrasons, le SITRANS LR150 repose sur une technologie radar avancée. Il transmet un signal radio haute fréquence continu de 24 GHz dont la fréquence change régulièrement au fil du temps (modulation de fréquence). Ce signal se déplace à la surface du matériau, se réfléchit à l'antenne de l'émetteur, et l'instrument compare ensuite la fréquence de l'écho de retour avec la fréquence transmise à ce moment exact.
La différence entre ces deux fréquences est directement proportionnelle à la distance au niveau du matériau. Ce principe FMCW offre un excellent rapport signal-bruit, assurant une stabilité et une précision de mesure supérieures, même pour les matériaux à faible réflexion ou les récipients avec des obstructions internes (par exemple, les agitateurs).
Conception du produit et caractéristiques clés
Le SITRANS LR150 est conçu pour une durabilité industrielle et une convivialité d'utilisation, avec des points forts de conception tels que:
Compact et polyvalent : sa petite taille et sa construction légère simplifient l'installation dans des espaces étroits, tels que les buses de réservoirs existantes ou les fermes de réservoirs bondées, sans compromettre les performances.
Boucle de puissance à deux fils: fonctionne sur une boucle standard à deux fils de 4 à 20 mA, en utilisant la même paire de fils pour l'alimentation et la communication. Cela réduit les coûts d'installation et simplifie l'intégration dans les systèmes de contrôle existants.
Affichage intégré & amp; Interface utilisateur : un affichage local intégré (LDI) et des boutons-poussoirs intuitifs permettent la configuration, la mise en service et le diagnostic sur place, sans outils supplémentaires nécessaires, ce qui réduit le temps de mise en place.
Construction robuste: Doté d'un boîtier durable avec des niveaux élevés de protection contre les entrées (IP), garantissant une résistance dans des environnements extérieurs ou industriels difficiles (par exemple, températures extrêmes, humidité ou vibrations).
Spécifications techniques
Les paramètres techniques clés de la SITRANS LR150 soulignent sa précision et son adaptabilité :
Nom du produit: Siemens SITRANS LR150 émetteur de niveau radar
Numéro de modèle: 7ML5340-0AA07-4CF3
Technologie de base : radar à ondes continues modulables à fréquence 24 GHz (FMCW)
Plage de mesure: Jusqu'à 15 mètres (49,2 pieds)
Médias mesurés : liquides, boues et solides en vrac
Connexion au processus: Options de filetage ou de bride multiples (varie selon le modèle spécifique, adapté aux besoins de l'application)
Alimentation: 2 fils, 4-20 mA HART® (alimentation en boucle)
Sortie de signal: 4-20 mA HART® (pour une transmission de données sans faille vers les systèmes de commande)
Précision: Typiquement ±3 mm (garantissant une haute précision pour le contrôle critique du processus)
Applications primaires et cas d'utilisation
La polyvalence du SITRANS LR150 en fait un élément de base dans diverses industries, répondant aux défis de mesure uniques :
Eau et eaux usées: Surveillance fiable du niveau des clarificateurs, des réservoirs de stockage et des puits, sans être affectée par l'évolution de la qualité de l'eau, des bulles ou des solides en suspension qui perturbent d'autres technologies.
Chimie et pétrochimie : surveille en toute sécurité les liquides agressifs et les boues corrosives dans les réservoirs de stockage/de traitement. Sa conception sans contact élimine les risques de corrosion de la sonde ou d'accumulation de matériaux.
Manipulation des solides en vrac: Mesure les niveaux de poudres, de grains et de granules dans les silos, même dans des conditions de remplissage poussiéreux qui aveuglent les capteurs à ultrasons. Le radar FMCW coupe à travers la poussière pour des lectures cohérentes.
Aliments et boissons : prend en charge la surveillance du niveau d'hygiène dans les réservoirs de stockage d'ingrédients et les récipients pour produits finis, avec des options de matériaux répondant aux normes d'assainissement de l'industrie.
Résumé des avantages
Le SITRANS LR150 se distingue par sa capacité à résoudre les points de douleur courants de mesure de niveau:
Fonctionnement sans contact: élimine les problèmes liés à l'accumulation de matériaux, à la corrosion de la sonde ou à l'usure mécanique, prolongant la durée de vie et réduisant l'entretien.
Résistance au chaos du processus : fonctionne de manière fiable malgré la poussière, la vapeur, la mousse légère ou les fluctuations de température/pression, sans nécessité de recalibrage fréquent.
Installation simplifiée & amp; Installation : la facilité de montage et l’assistant « démarrage rapide » guidé (via l’interface intégrée) réduisent le temps de mise en service, même pour les utilisateurs non spécialisés.
Coûts de cycle de vie faibles: Aucune pièce mobile et une conception robuste signifient une maintenance minimale sur des années d'exploitation, réduisant les coûts totaux de propriété.
Questions fréquemment posées (FAQ)
1.Comment la mesure du niveau radar diffère-t-elle des ultrasons?
Le radar utilise des ondes électromagnétiques à haute fréquence; ultrasons utilise des ondes sonores. Le radar n'est pas affecté par les changements de température, de pression ou de composition de l'espace vapeur (qui déforment la vitesse du son, provoquant des erreurs à ultrasons). Il est plus fiable dans des conditions industrielles difficiles.
2. Le SITRANS LR150 convient-il aux solides comme les granules en plastique ?
Oui, sa fréquence 24 GHz et sa technologie FMCW fournissent des signaux ciblés et des réflexions fortes à partir de surfaces solides, même de matériaux à faible diélectrique comme les pellets. Les poudres très légères et fines peuvent nécessiter une évaluation, mais elles fonctionnent excellentement pour la plupart des granules.
3. Qu'est-ce que signifie la technologie "deux fils" pour l'installation?
Le fonctionnement à deux fils utilise la même paire de fils pour l'alimentation et les données (signal HART® 4-20 mA). Cela élimine les câbles d'alimentation séparés, réduisant le temps et les coûts d'installation tout en simplifiant l'intégration dans les boucles existantes.
4. Peut-il gérer des produits chimiques agressifs?
Oui, la résistance chimique dépend de la connexion du processus et du matériau de l'antenne. Siemens propose des options telles que des antennes revêtues de PVDF ou de PTFE, qui résistent à une large gamme de produits chimiques agressifs et de boues.
5. Comment l'appareil est-il calibré/configuré?
Configurez via l'affichage intégré / boutons-poussoirs ou un communicateur HART. Un assistant de démarrage rapide guide la configuration de base, et les logiciels avancés de traitement d'écho fonctionnent souvent efficacement sans calibration complexe sur place.
6. Quel est l'avantage de la fréquence 24 GHz ?
24 GHz permet une antenne plus petite (pour une conception compacte) et un angle de faisceau plus étroit. Le faisceau étroit évite les faux échos des parois des vaisseaux, des agitateurs ou des obstructions internes, améliorant ainsi la précision de la mesure.
