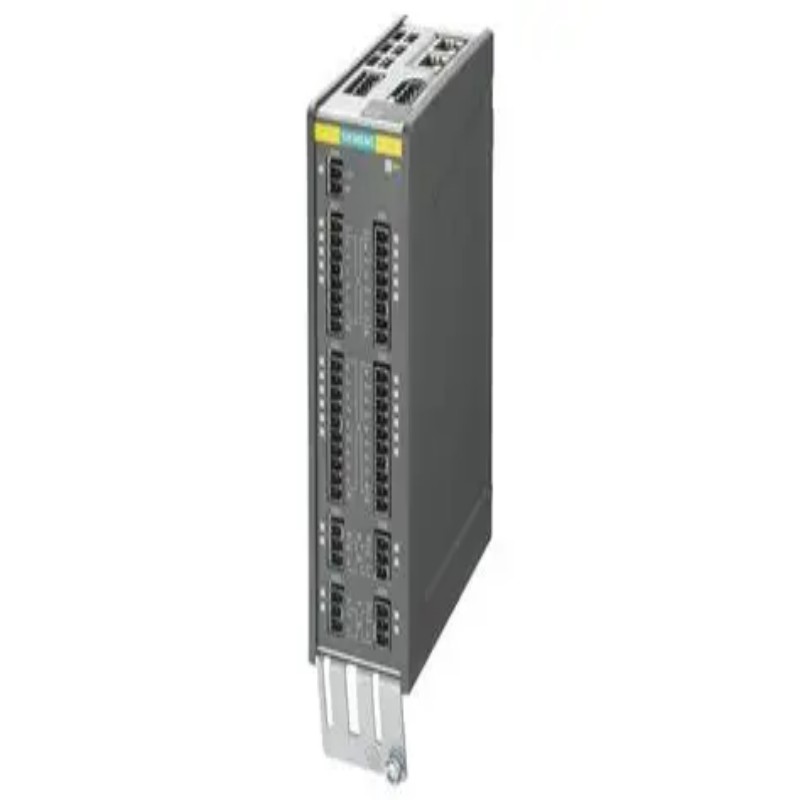

Le Siemens 6SL3120-1TE13-0AA3 est un composant fondamental au sein du système d'entraînement SINAMICS S120, représentant le module moteur aboxyze conçu pour la précision et l'efficacité. En tant que module moteur unique dédié, il fournit une puissance contrôlée d'un bus DC commun directement à un moteur, permettant un contrôle précis de la vitesse et du couple. Cette unité compacte, refroidie à l'air interne, est conçue pour une intégration transparente dans les systèmes d'automatisation multi-axes, fournissant une solution fiable et évolutive pour un large éventail d'applications industrielles, de l'emballage et de la manutention des matériaux à la robotique industrielle.
1. Noyau du produit: Spécifications techniques et conception fonctionnelle
Ce module moteur est conçu pour fonctionner dans le cadre d'un système SINAMICS S120 plus grand, où une unité de commande centrale (par exemple, CU320-2) gère un ou plusieurs de ces modules via le réseau DRIVE-CLiQ.
1.1 Données techniques clés
Paramètre
Spécification
Numéro d'article 6SL3120-1TE13-0AA3
Type de produit Module moteur SINAMICS S120
Configuration du module Module moteur unique
Design Booksize, refroidissement à l'air interne
Voltage de liaison DC d'entrée 600 V DC (fourni à partir d'un module de ligne)
Courant de sortie nominal 3 A
Puissance de sortie Environ 1,5 kW (à 400 V AC)
Technologie Inverteur IGBT avec commande vectorielle
Communication DRIVE-CLiQ
1.2 Analyse fonctionnelle approfondie
Contrôle dédié à un seul axe: Contrairement à un entraînement multi-axes, ce module de moteur unique est exclusivement dédié au contrôle d'un seul moteur. Cette conception ciblée simplifie la mise en service et le dépannage, car tous les paramètres et diagnostics pour cet axe spécifique sont contenus dans la boucle de commande de ce module gérée par l'unité de commande globale.
Facteur de forme Booksize: Le module moteur Booksize est conçu pour le montage à haute densité dans les armoires de commande. Sa largeur standardisée et étroite permet de monter plusieurs unités côte à côte sur un rail de montage, ce qui permet d'économiser considérablement de l'espace par rapport aux unités de type châssis plus grandes. Le ventilateur interne assure une dissipation efficace de la chaleur sans nécessiter de conduits externes.
Performance de contrôle vectoriel: Le module exécute des algorithmes de contrôle vectoriel sophistiqués dictés par l'unité de contrôle. Cela permet une régulation précise de la vitesse et du couple, offrant une réponse dynamique élevée pour les applications exigeantes. Il permet un fonctionnement en douceur sur toute la gamme de vitesses, y compris le couple complet à l'arrêt.
Intégration complète du système via DRIVE-CLiQ : L'interface DRIVE-CLiQ est la ligne de sauvetage du système S120. Il permet à l'unité de commande centrale de détecter automatiquement le module moteur, de télécharger les paramètres corrects et de permettre des fonctions de diagnostic et de sécurité complètes, y compris la surveillance en temps réel du courant, de la température et des états de défaillance.
2. Avantages de performance et valeur spécifique à l'application
Le 6SL3120-1TE13-0AA3 offre de la valeur grâce à ses performances ciblées, sa facilité d'utilisation et son efficacité au niveau du système.
Optimisé pour les systèmes multi-axes: Dans des machines complexes avec plusieurs axes mobiles, telles qu'une machine d'emballage ou un robot, l'utilisation de modules moteurs individuels permet une architecture modulaire et évolutive. Chaque axe peut être configuré et entretenu indépendamment, améliorant ainsi la flexibilité et le temps de fonctionnement du système.
Conception économe en espace: la conception du module moteur Thebooksize est un facteur clé pour la construction d'armoires de commande compacts. En permettant un emballage dense des composants d'entraînement, il aide les fabricants à concevoir des machines plus petites et plus intégrées, ce qui est une exigence critique dans le paysage de fabrication d'aujourd'hui.
Réponse dynamique élevée et précision: La combinaison d'algorithmes de contrôle puissants et de technologie IGBT à commutation rapide se traduit par d'excellentes performances dynamiques. Cela est essentiel pour les applications nécessitant une accélération et une décélération rapides ou un positionnement précis, assurant une qualité et un débit élevés du produit.
3. Perspective élargie: le rôle des modules de moteurs distribués dans l'automatisation moderne
Comprendre l'architecture du système au sein duquel fonctionne ce module moteur unique est essentiel pour apprécier sa valeur stratégique dans l'automatisation industrielle.
3.1 Architecture du système: contrôle centralisé vs. puissance distribuée
Le système SINAMICS S120 illustre une architecture hybride qui tire parti des atouts de l'intelligence centralisée et de la conversion d'énergie distribuée.
Intelligence centralisée (unité de commande) : Une seule unité de commande (UC) sert de cerveau de l'ensemble du système d'entraînement. Il abrite la puissance de traitement pour toutes les tâches de contrôle de mouvement, du contrôle de vitesse de base aux mouvements d'axes interpolés complexes. Cette centralisation simplifie la programmation et la gestion des données.
Puissance distribuée (modules moteurs): Le module moteur unique, comme le 6SL3120-1TE13-0AA3, agit comme le muscle. Situés physiquement près des moteurs qu'ils contrôlent, ces modules réduisent la longueur des câbles d'alimentation coûteux du moteur et minimisent les interférences électromagnétiques (IEM). Cette étape d'alimentation distribuée, alimentée à partir d'un bus DC commun, crée un réseau de distribution d'énergie propre, efficace et évolutif.
Cette architecture est idéale pour les constructeurs de machines qui ont besoin de contrôler plusieurs axes avec un haut degré de coordination, mais veulent éviter les coûts et la complexité du câblage d'utiliser des entraînements individuels et autonomes pour chaque axe.
3.2 Considérations critiques pour la mise en œuvre
Pour mettre en œuvre avec succès un système basé sur ces modules moteurs compacts, il faut prêter attention à plusieurs détails clés.
Dimensionnement et coordination: le module moteur unique doit être correctement dimensionné pour le moteur qu'il contrôlera, en fonction des exigences de courant continu et de pic du moteur. En outre, le module upstreambooksizeLine (ALM, SLM ou BLM) doit être dimensionné pour fournir la puissance combinée de tous les modules moteurs sur le bus DC commun.
Refroidissement et dégagements: Alors que les modules sont refroidis en interne, la gestion thermique de l'armoire de commande globale doit être conçue pour gérer la dissipation totale de chaleur de tous les composants. Il est essentiel de respecter les directives d'installation de Siemens concernant les distances minimales entre les modules pour assurer un flux d'air adéquat et éviter la surchauffage.
Configuration et sécurité : L'ensemble du système d'entraînement est configuré à l'aide du logiciel SINAMICS Startdrive de Siemens au sein du portail TIA. Cet environnement intégré simplifie le processus de mise en service. Les fonctions de sécurité, telles que Safe Torque Off (STO), sont mises en œuvre via l'unité de commande et sont acheminées via le réseau DRIVE-CLiQ au module moteur.
4. Foire aux questions (FAQ)
1. Quelle est la principale différence entre un module moteur et un servo-entraînement?
Le module moteur Asingle est un amplificateur de puissance qui repose sur une unité de contrôle centrale pour ses capacités d'intelligence et de contrôle du mouvement. Un servo-entraînement autonome traditionnel contient à la fois l'étage de puissance et le processeur de commande dans un seul boîtier. L'approche modulaire S120 offre une plus grande flexibilité et une coordination plus facile dans les systèmes multi-axes.
2. Ce module 3A peut-il contrôler n'importe quel type de moteur ?
Ce module est principalement conçu pour contrôler les moteurs à induction AC et les servomoteurs synchrones. Le type de moteur spécifique doit être configuré dans l'unité de commande, qui applique ensuite l'algorithme de commande approprié (par exemple, commande vectorielle pour moteurs à induction). Les données du moteur doivent être saisies avec précision pour des performances optimales.
3. Pourquoi la connexion DRIVE-CLiQ est-elle si importante ?
DRIVE-CLiQ permet la détection automatique de topologie. Lorsque le système est activé, l'unité de commande identifie automatiquement tous les modules de moteur booksize connectés et leur position dans le réseau DRIVE-CLiQ. Cela élimine l'adressage manuel, réduit le temps de mise en service et fournit un aperçu clair de la structure du système pour le diagnostic.
4. Que se passe-t-il si l'unité de contrôle échoue ?
En cas de défaillance de l'unité de commande centrale, tous les modules de moteur uniques reliés à elle cesseront de fonctionner, car ils comptent sur l'unité de commande pour leurs signaux de commande. Ceci est une considération pour la redondance du système. Cependant, l'UC peut être échangée à chaud dans des configurations redondantes pour maximiser la disponibilité du système.
5. En quoi cette conception "booksize" est-elle différente d'une unité "de type châssis"?
Le module moteur Abooxyze est un composant compact et standardisé pour l'installation de blocs de construction à l'intérieur d'un armoire de commande, idéal pour les machines multi-axes. Une unité de type châssis est un entraînement plus grand et autonome avec son propre dissipateur de chaleur, souvent conçu pour des niveaux de puissance plus élevés et monté directement sur une plaque arrière ou un châssis, contrôlant généralement un seul moteur de haute puissance.
