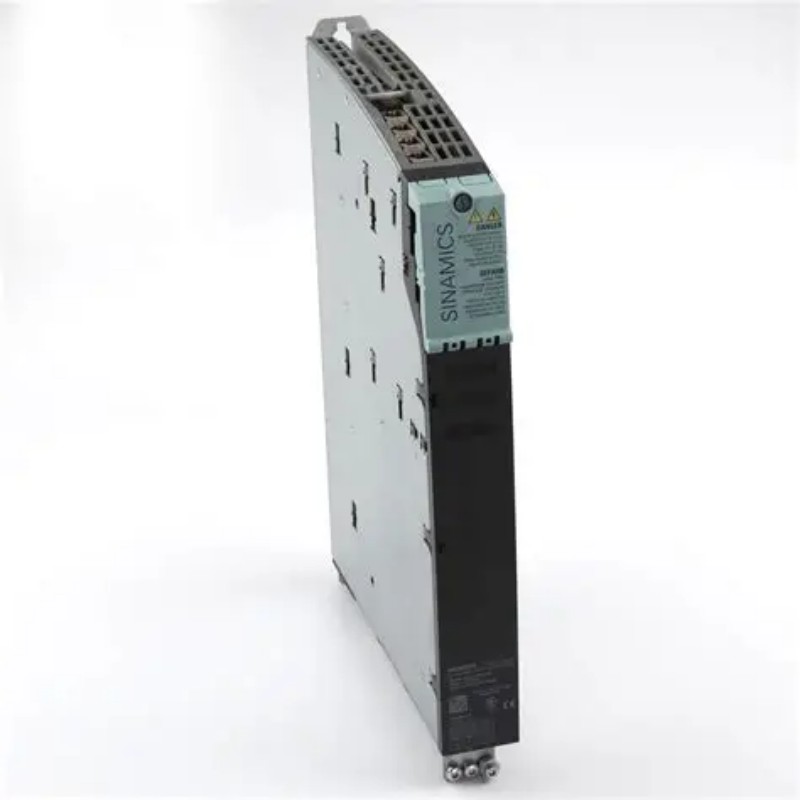

Le Siemens 6SL3120-2TE13-0AA3 est un module moteur de taille livre de la famille d'entraînements SINAMICS S120, spécialement conçu comme module moteur double pour contrôler deux moteurs indépendants à partir d'une seule unité compacte. Ce module prend une entrée 600V DC d'un bus DC commun et l'inverse pour fournir une sortie AC triphase (400V, 3A par axe). Son objectif principal de conception est de maximiser l'utilisation de l'espace de l'armoire dans les applications multi-axes, offrant une alternative convaincante à l'utilisation de deux modules monoaxes séparés. Grâce aux fonctions de sécurité intégrées et à la connectivité DRIVE-CLiQ, il offre une solution sophistiquée et respectueuse de l'espace pour les systèmes automatisés nécessitant un contrôle coordonné du mouvement.
1. Aperçu du produit & amp; Intégration système
Ce module à double moteur est un élément clé du système d'entraînement SINAMICS S120. Il fonctionne sur un principe de "bus DC commun", où un module d'alimentation centrale (comme un module Basic, Smart ou Active Line) fournit le 600 V DC, et plusieurs modules de moteur (y compris celui-ci) tirent de ce bus pour entraîner des moteurs individuels. Cette architecture est très efficace pour les machines à plusieurs axes.
Le module lui-même fonctionne comme un onduleur puissant mais repose sur une unité de commande Siemens séparée (par exemple, CU320-2) pour l'intelligence. L'unité de commande exécute des tâches de contrôle de mouvement et communique avec le module moteur via l'interface intégrée DRIVE-CLiQ, permettant une configuration automatique, un contrôle précis et un diagnostic complet.
Remarque critique : Le 6SL3120-2TE13-0AA3 a atteint sa fin de production. Siemens désigne 6SL3120-2TE13-0AA4 comme son successeur direct, et ce remplacement devrait être spécifié pour tous les nouveaux projets.
2. Spécifications techniques détaillées
Le tableau ci-dessous décrit les paramètres techniques de base du module 6SL3120-2TE13-0AA3:
Paramètre
Spécification
Numéro d'article 6SL3120-2TE13-0AA3
Type de produit Module double moteur SINAMICS S120
Design Booksize, Refroidissement à l'air interne
Voltage d'entrée 600 V DC
Voltage de sortie 3 AC 400 V
Courant nominal de sortie 3 A / 3 A (par axe)
Statut du module Produit arrêté; successeur est 6SL3120-2TE13-0AA4
Communication DRIVE-CLiQ
Fonctions de sécurité Support pour la sécurité étendue Fonctions intégrées
Motif d'impulsion optimisé
3. Caractéristiques principales & amp; Avantages de conception
Le 6SL3120-2TE13-0AA3 intègre des fonctionnalités qui en font un choix robuste et intelligent pour les applications d'entraînement:
Contrôle à double axe en une seule unité: Sa capacité à contrôler deux moteurs indépendamment est sa caractéristique de choix. Cette conception réduit l'espace de montage et le matériel requis d'environ 50% par rapport à deux modules à un seul axe, permettant des armoires de commande plus compacts et économiques.
Facteur de forme Booksize pour le montage à haute densité: La conception Booksize standardisée permet le montage côte à côte de plusieurs unités sur un seul rail. Cela crée une disposition propre, modulaire et évolutive de l'armoire, optimisant l'espace précieux du panneau.
Sécurité et sécurité intégrées amp; Diagnostics: Il prend en charge les fonctions "Safety Integrated" de Siemens (par exemple, Safe Torque Off/STO), contribuant au système de sécurité global de la machine. L'interface DRIVE-CLiQ fournit un accès en temps réel aux données opérationnelles et aux codes de défaillance, permettant une maintenance prédictive et un dépannage rapide.
Modèle d'impulsion optimisé & amp; Refroidissement interne: Le modèle d'impulsion optimisé assure un fonctionnement plus fluide du moteur et des pertes de commutation plus faibles. Son système de refroidissement à l'air interne gère efficacement la chaleur au sein de l'ensemble compact booksize, éliminant ainsi le besoin de composants de refroidissement externes.
4. Performance et amp; Avantages de l'application
La conception technique du module se traduit par une valeur directe pour les constructeurs de machines et les utilisateurs finaux :
Espace de cabinet maximisé & amp; Complexité réduite: l'intégration de deux axes dans un module augmente le nombre d'axes par taille d'armoire. Il réduit le nombre de composants, simplifie le câblage et réduit le coût global du système et la complexité.
Performance dynamique élevée par axe: Malgré le partage d'un boîtier, les deux étages d'onduleur fonctionnent indépendamment, offrant des performances dynamiques élevées pour les deux axes simultanément. Cela le rend idéal pour les applications nécessitant un mouvement coordonné et rapide (par exemple, systèmes de portique, têtes multifonctions).
Mise en service et rationalisation amp; Maintenance : DRIVE-CLiQ permet à l'unité de commande de reconnaître automatiquement le module, réduisant ainsi le temps de mise en service. Le diagnostic centralisé et la gestion des paramètres via l'unité de contrôle simplifient également la maintenance en cours.
5. Perspective élargie : sélection et amp; Application de modules double moteur
Comprendre quand et pourquoi utiliser un module à double moteur est essentiel pour une conception optimale du système.
5.1 Scénarios d'application idéaux
Ce module excelle en :
Machines multi-axes : machines d'emballage, presses d'impression, équipements textiles et systèmes de manutention de matériaux (où plusieurs convoyeurs/actionneurs ont besoin de contrôle, en particulier avec des comptes d'axes uniformes).
Applications à faible espace : machines compactes ou modernisations pour armoires existants bondés, où l'économie d'espace est une priorité.
Projets multi-axes sensibles aux coûts: Lorsque les deux axes tombent dans la limite de 3A par axe, un seul double module est plus économique que deux unités à un seul axe.
5.2 Comparaison des modules moteurs simples et doubles
Le choix entre modules simples et doubles est une décision de conception fondamentale :
Aspect
Module moteur unique (par exemple, 6SL3120-1TE13-0AA3)
Module double moteur (ce modèle)
Flexibilité élevée - chaque axe est indépendant; Convient pour les axes dispersés ou les besoins en puissance mixte Modéré — idéal pour les axes co-localisés ayant des besoins en puissance similaires
Efficacité de l'espace Plus faible - nécessite plus d'espace pour plusieurs axes Plus élevé - réduit l'espace d'environ 50% pour deux axes
Coût Plus élevé pour deux axes (deux unités séparées) Moindre pour deux axes (une unité intégrée)
Inventaire Exige le stockage d'unités à un axe Simplifie l'inventaire (une unité pour deux axes)
Sélection Insight: Utilisez le module double moteur pour maximiser la densité et les économies de coûts dans les systèmes multi-axes avec une puissance d'axe similaire. Choisissez des modules individuels pour la flexibilité, les axes dispersés ou les besoins en puissance mixte.
5.3 Considérations essentielles de mise en œuvre
Une intégration réussie nécessite une attention particulière à :
Compatibilité de l'unité de commande: Une unité de commande Siemens compatible (par exemple, CU320-2) est obligatoire. L’ensemble du système est configuré via le logiciel SINAMICS Startdrive de Siemens au sein du portail TIA.
Dimensionnement des composants en amont: Le module de ligne (BLM/SLM/ALM) alimentant le bus DC doit être dimensionné pour gérer le courant de pic combiné de tous les modules de moteur connectés.
Refroidissement & amp; Tolérances: Suivez les directives d'installation de Siemens pour obtenir des tolérances minimales autour du module. Assurez-vous que le système de gestion thermique de l’armoire peut dissiper la chaleur de tous les composants.
6. Foire aux questions (FAQ)
1. Quels sont les principaux avantages d’un module double moteur par rapport à deux modules simples ?
L'avantage principal est l'économie d'espace - il combine deux axes en une seule unité, réduisant l'espace de l'armoire d'environ 50%. Cela réduit également les coûts matériels et simplifie le câblage.
2. Les deux canaux peuvent-ils contrôler différents types de moteurs ?
- Oui, oui. Les deux canaux d'onduleur peuvent être configurés indépendamment pour différents types de moteurs (par exemple, servomoteurs à induction ou synchrones), tant que la demande courante de chaque moteur reste dans la limite de 3A par axe. Les paramètres du moteur sont définis dans l'unité de commande centrale.
3. Ce module est-il encore disponible ?
Ce modèle est en stock chez Beijing Zhongping Technology. Beijing Zhongping est un distributeur agréé Siemens. Veuillez nous contacter si vous en avez besoin.
4. Comment DRIVE-CLiQ améliore-t-il le diagnostic ?
DRIVE-CLiQ permet l'identification automatique des modules et la surveillance en temps réel des données critiques (courant de sortie, température, état). Cette visibilité centralisée simplifie le dépannage et prend en charge la maintenance basée sur l'état.
5. Quelles caractéristiques de sécurité supporte-t-il?
Il prend en charge les fonctions Safety Integrated étendues de Siemens, le Safe Torque Off (STO) étant le plus courant. STO empêche en toute sécurité le module d'envoyer de la puissance produisant du couple au moteur, une exigence clé pour la sécurité de la machine.
