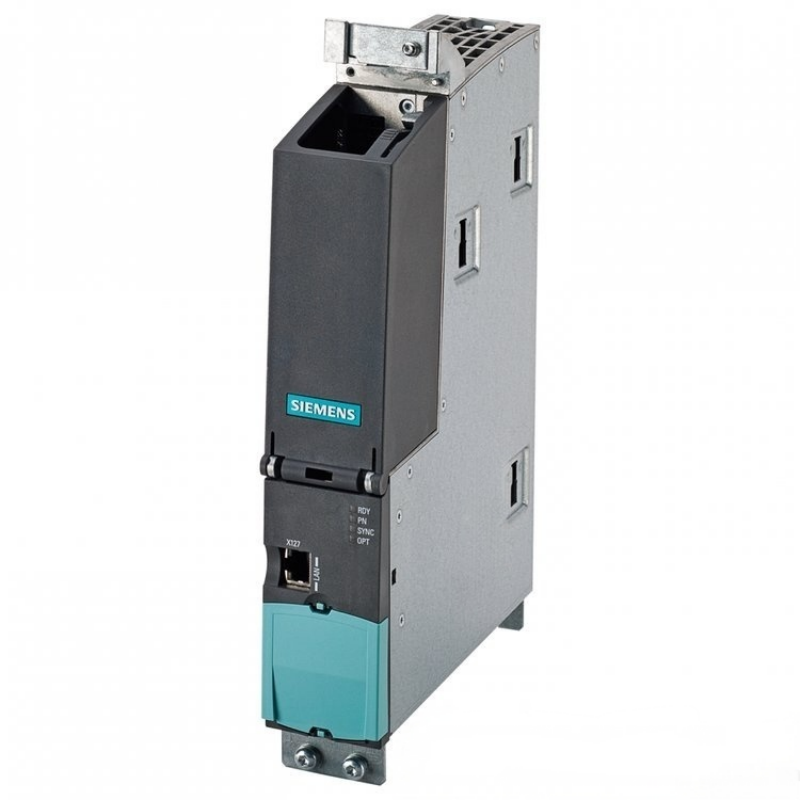

Siemens 6SL3320-1TE32-1AA3 Module à moteur unique monté sur châssis: une solution d'entraînement haute puissance pour les applications industrielles exigeantes
Le Siemens 6SL3320-1TE32-1AA3 est un module moteur robuste monté sur châssis au sein du célèbre système d'entraînement SINAMICS S120. Ce modèle spécifique est conçu comme un module moteur unique, conçu pour fournir un contrôle précis et puissant pour les moteurs industriels à forte demande. Avec un courant de sortie substantiel de 210A et une construction de type châssis, il est conçu pour des applications où la fiabilité, la densité de puissance et l'intégration sans faille dans un système de bus DC commun sont primordiales. Idéal pour les tâches lourdes dans des secteurs tels que la manutention des matériaux, la transformation des métaux et l'automatisation à grande échelle, ce module illustre l'engagement de Siemens envers les performances et la durabilité dans le contrôle de mouvement industriel.
1. Aperçu du produit & amp; Intégration système
Le 6SL3320-1TE32-1AA3 fonctionne comme un composant clé de l'architecture "bus DC commun" SINAMICS S120. Dans ce système, une unité d'alimentation centrale (telle qu'un module Basic, Smart ou Active Line) fournit un bus DC stable de 600V, à partir duquel ce module à moteur unique tire de l'énergie pour entraîner un seul moteur.
Cette architecture est très efficace pour les systèmes multi-entraînement, car elle permet une gestion centralisée de l'énergie et la régénération de l'énergie de freinage à partir d'autres axes. Le module fonctionne sous la commande d'une unité de commande Siemens séparée (par exemple, CU320-2), qui héberge l'intelligence de contrôle de mouvement. La communication entre l'unité de commande et le module moteur est facilitée par l'interface intégrée DRIVE-CLiQ, permettant la configuration automatique, le diagnostic en temps réel et le contrôle coordonné du mouvement dans l'ensemble du système.
2. Spécifications techniques détaillées
Le tableau ci-dessous décrit les paramètres techniques de base du module 6SL3320-1TE32-1AA3, mettant en évidence ses capacités en tant que composant d'entraînement haute puissance:
Numéro d'article 6SL3320-1TE32-1AA3
Type de produit Module moteur unique SINAMICS S120
Design Monture de châssis, refroidissement à l'air interne
Voltage d'entrée 600 V DC
Voltage de sortie 3 AC 400 V
Courant nominal de sortie 210 A
Communication DRIVE-CLiQ
Fonctions de sécurité Support pour la sécurité étendue Fonctions intégrées
Poids net 88.000 Kg
Pays d'origine Allemagne
3. Caractéristiques principales & amp; Avantages de conception
Le 6SL3320-1TE32-1AA3 intègre des caractéristiques clés qui en font un choix robuste et intelligent pour les applications d'entraînement haute puissance:
Contrôle à un seul axe de haute puissance : en tant que module de moteur unique dédié, il offre des performances ciblées pour un moteur de haute puissance. Cela simplifie la logique de contrôle et le diagnostic pour l'axe spécifique, rendant la mise en service et le dépannage plus simples que les systèmes d'entraînement partagés.
Construction robuste de montage de châssis: Conçue pour la durabilité et la dissipation de chaleur dans des environnements industriels difficiles. Son boîtier métallique robuste et son système de refroidissement à l'air interne intégré gèrent la chaleur importante générée par le courant continu de 210A, assurant une stabilité opérationnelle et une longévité.
Sécurité et sécurité intégrées amp; Diagnostics: Prend en charge les fonctions complètes "Safety Integrated" de Siemens (par exemple, Safe Torque Off/STO). L'interface DRIVE-CLiQ permet un accès en temps réel aux données opérationnelles (courant de sortie, température du module, codes de défaillance) pour la maintenance prédictive et le dépannage rapide.
Performances optimisées via DRIVE-CLiQ : la connexion numérique DRIVE-CLiQ permet l'identification automatique du module et la reconnaissance des paramètres par l'unité de commande. Cette fonctionnalité "plug-and-play" réduit le temps de mise en service et assure une configuration optimale du système.
4. Performance et amp; Avantages de l'application
La conception montée sur châssis de ce module se traduit par une valeur directe pour les constructeurs de machines et les utilisateurs finaux dans les industries lourdes:
Puissance supérieure pour les charges exigeantes: Avec une sortie de 210A, il entraîne de grands moteurs pour les machines lourdes, idéal pour les grands entraînements de convoyeurs, concasseurs, extrudeuses et axes principaux de grandes machines-outils où un couple et une puissance élevés sont essentiels.
Fiabilité améliorée du système: la construction de type châssis et le refroidissement interne résistent aux contraintes électriques/mécaniques d'un fonctionnement continu à haute puissance, augmentant le temps de fonctionnement global du système et réduisant les défaillances critiques du processus.
Conception simplifiée du système multi-axes : au sein d'un système de bus courant continu commun, les modules monomoteur de haute puissance individuels permettent une architecture propre et évolutive. Les concepteurs peuvent adapter les composants d’entraînement aux besoins en puissance de chaque axe, optimisant ainsi le coût global du système et les performances.
5. Perspective élargie : sélection et amp; Application de modules de moteur de montage de châssis haute puissance
La compréhension des scénarios d'application et de la logique de sélection des modules moteurs de montage sur châssis de haute puissance est essentielle pour une conception optimale des systèmes d'automatisation industrielle.
5.1 Scénarios d'application idéaux
Ce module excelle dans des scénarios industriels exigeant une puissance et une robustesse élevées :
Manipulation des matières lourdes : contrôle les entraînements des grues portuaires, des grands palais-monteurs, des convoyeurs miniers et des systèmes automatisés de stockage/récupération (AS/RS) – applications nécessitant un couple de démarrage et de pointe élevés.
Industries de procédé: entraîne les principaux moteurs de procédé dans la transformation des métaux (p. ex., laminiers), la production de ciment et la fabrication de plastiques (p. ex., extrudeuses, machines de moulage par injection) qui fonctionnent sous des charges constantes lourdes.
Grands bancs d ' essai amp; Associé aux modules de ligne régénératifs (ALM/SLM), il fournit une solution efficace pour les dynamomètres et les équipements d'essai nécessitant une motorisation/régénération de haute puissance.
5.2 Booksize vs. Chassis Mount Motor Modules
Le choix entre les deux est une décision de conception fondamentale basée sur les exigences de puissance et de refroidissement:
Aspect
Modules moteurs Booksize
Modules moteurs montés sur châssis (ce modèle)
Plage de puissance Puissance inférieure à moyenne Puissance élevée (généralement supérieure à ~90kW)
Facteur de forme Compact, standardisé pour le montage en armoire à haute densité
Système de refroidissement dépend du flux d'air au niveau du système Refroidissement interne dédié (indépendant du flux d'air de l'armoire)
Méthode de montage Côte à côte sur les rails de montage à l'intérieur des armoires de commande Montage direct sur le châssis/la plaque arrière (disposition mécanique flexible)
Maximiser le nombre d'axes dans les armoires compacts pour les applications de faible à moyenne puissance Applications de haute puissance nécessitant une construction robuste et un refroidissement dédié
Les modules moteurs montés sur châssis sont le choix par défaut pour les scénarios de haute puissance (≥90kW) nécessitant un refroidissement robuste et une durabilité. Les modules Booksize sont préférés pour maximiser la densité d'axe dans les systèmes de faible à moyenne puissance.
5.3 Considérations essentielles de mise en œuvre
L'intégration réussie du 6SL3320-1TE32-1AA3 nécessite une attention aux détails clés:
Dimensionnement des composants en amont: Le module de ligne (BLM/SLM/ALM) fournissant le bus DC doit être dimensionné pour gérer le courant de pic combiné de tous les modules de moteur connectés - assurez-vous que le module de ligne, les interrupteurs et les fusibles répondent aux exigences du module 210A.
Refroidissement & amp; Dégagements: Installez le module dans une zone bien ventilée et respectez les directives d'installation de Siemens pour des dégagements minimums. Gardez les vents d'admission d'air et les dissipateurs de chaleur propres pour maintenir l'efficacité de refroidissement et éviter la surcharge thermique.
Unité de contrôle & amp; Configuration: Une unité de commande Siemens compatible (par exemple, CU320-2) est obligatoire. Configurez l'ensemble du système d'entraînement via le logiciel SINAMICS Startdrive de Siemens au sein du portail TIA pour une ingénierie transparente.
6. Foire aux questions (FAQ)
1. Quel est l'avantage principal de la conception de chassis mount par rapport aux modules Booksize?
L'avantage clé est la manipulation de la puissance et la gestion thermique. Les modules de montage du châssis sont plus grands pour accueillir l'électronique haute puissance et les systèmes de refroidissement dédiés (pour 210A dans ce cas), assurant un fonctionnement fiable sous des charges lourdes. Les modules Booksize sont limités par leur taille compacte et leur refroidissement partagé.
2. Ce module moteur unique peut-il fonctionner avec n'importe quelle unité de commande Siemens ?
Il est compatible avec les unités de commande S120 comme le CU320-2, mais la compatibilité et les performances doivent être vérifiées. L'unité de commande a besoin d'une puissance de traitement suffisante pour supporter les fonctions de commande requises, en particulier pour les systèmes multi-axes à haute puissance.
3. Quels sont les principaux points de maintenance pour ce module haute puissance?
Concentrez-vous sur l'intégrité du système de refroidissement: nettoyez régulièrement les vents d'admission d'air et les dissipateurs de chaleur pour assurer le flux d'air. Surveillez la température du module et l'état du ventilateur via le diagnostic du contrôleur pour une maintenance prédictive. Vérifiez l'étanchéité de la connexion haute puissance pendant les temps d'arrêt programmés.
4. Comment DRIVE-CLiQ profite-t-il au diagnostic du système ?
DRIVE-CLiQ permet l'identification automatique des modules et la surveillance en temps réel des données critiques (courant de sortie, température, état). Le diagnostic centralisé simplifie le dépannage et prend en charge la maintenance basée sur l'état, alertant les utilisateurs aux problèmes potentiels avant les temps d'arrêt non planifiés.
5. Quelles caractéristiques de sécurité supporte le module?
Il prend en charge les fonctions Safety Integrated étendues de Siemens, avec Safe Torque Off (STO) comme caractéristique principale. STO coupe en toute sécurité la puissance produisant du couple au moteur, assurant ainsi la sécurité du personnel et de la machine lors de la maintenance ou des urgences.
