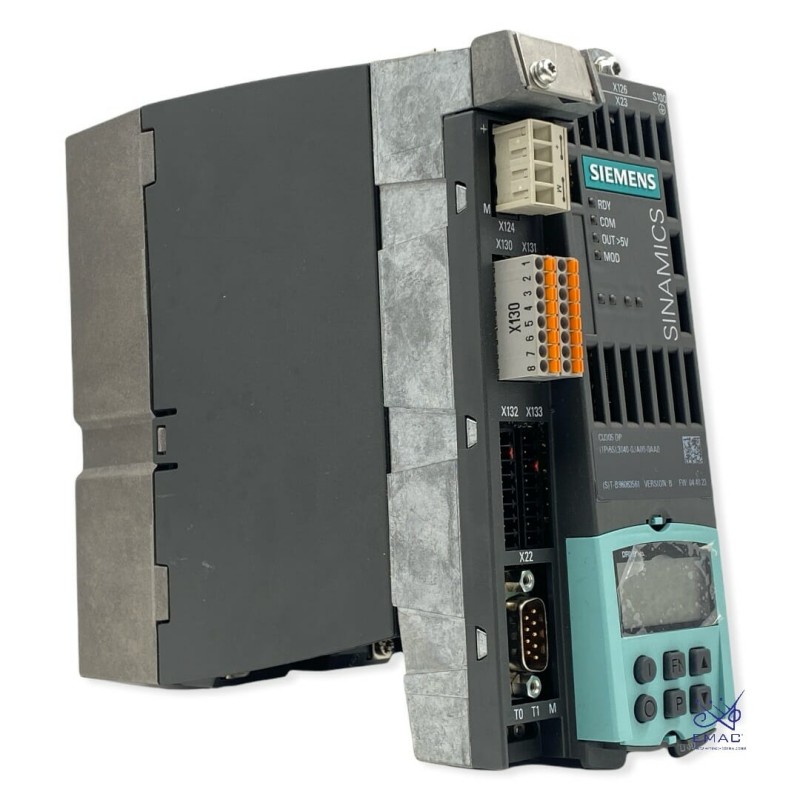

Module d'entraînement du convertisseur de fréquence Siemens 6SL3210-1SB11-0UA0

Module d'alimentation Siemens SINAMICS S120 6SL3210-1SB11-0UA0 : une solution d'entraînement haute performance pour l'automatisation industrielle avancée

Le Siemens 6SL3210-1SB11-0UA0 est un module de puissance convertisseur de fréquence appartenant à la renommée famille d'entraînements SINAMICS S120, conçu pour fournir un contrôle de précision et des performances robustes dans les systèmes d'automatisation industrielle sophistiqués. Ce puissant composant d'entraînement SIEMENS sert de base d'alimentation, convertissant l'énergie électrique provenant de la liaison continue pour contrôler avec précision la vitesse et le couple des moteurs à courant alternatif. Conçu pour être intégré dans des configurations multi-axes, ce module prend en charge des applications complexes de contrôle de mouvement allant de l'automatisation de la fabrication aux systèmes de manutention des matériaux. Son architecture avancée facilite la communication sans faille avec les systèmes de commande de niveau supérieur tout en offrant la fiabilité et la flexibilité que les ingénieurs attendent de la technologie d'entraînement Siemens.

1.Aperçu du produit et intégration du système

Le 6SL3210-1SB11-0UA0 représente un module de puissance de convertisseur de fréquence sophistiqué qui fonctionne au sein du système d'entraînement modulaire SINAMICS S120. Ce système utilise une architecture commune de bus DC où un module d'alimentation centrale fournit une alimentation DC à plusieurs modules moteurs, créant une solution efficace et évolutive pour les applications nécessitant un contrôle multi-axes coordonné. En tant que composant essentiel de cet écosystème, ce module d'entraînement spécifique SIEMENS assure une conversion et une distribution optimales de puissance aux moteurs connectés, permettant une régulation précise de la vitesse et du couple dans divers processus industriels.

L'intégration du système est rationalisée grâce à la connectivité PROFIBUS DP, qui permet une paramétration et un contrôle complets. Le module nécessite de définir des paramètres de communication spécifiques, y compris l'adresse PROFIBUS DP (paramètre P918) et la fonctionnalité de l'interface de paramétrage (paramètre P053). Cette configuration permet l'échange de données entre le module d'entraînement et le système d'automatisation global, généralement géré par les contrôleurs Siemens SIMATIC via l'environnement TIA Portal.

2. Spécifications techniques et paramètres de fonctionnement

Le module de puissance convertisseur de fréquence 6SL3210-1SB11-0UA0 est conçu avec des caractéristiques techniques spécifiques qui le rendent adapté aux applications industrielles. Bien que les spécifications complètes doivent être vérifiées à partir de la documentation officielle de Siemens, ce module d'entraînement SIEMENS fonctionne généralement avec des tensions industrielles standard (380-480V AC triphase) et offre des caractéristiques de sortie configurables pour correspondre aux spécifications du moteur connecté.

Parmi les paramètres opérationnels clés figurent des rampes d'accélération et de décélération programmables, des limites de fréquence configurables et des caractéristiques de protection complètes. Le module prend en charge différents modes de commande, y compris le contrôle vectoriel, pour des applications exigeantes nécessitant une régulation précise du couple sur toute la gamme de vitesses. Ces capacités techniques garantissent que le module peut gérer diverses applications industrielles tout en maintenant l'efficacité et la fiabilité dans des conditions de charge variables.

3. Caractéristiques principales et avantages technologiques

Le Siemens 6SL3210-1SB11-0UA0 intègre plusieurs caractéristiques avancées qui le distinguent dans le domaine de la technologie d'entraînement industriel:

3.1 Capacités de communication avancées

Ce module d'alimentation convertisseur de fréquence prend en charge des options de connectivité complètes, principalement grâce à l'intégration PROFIBUS DP. Cela permet un échange sans faille de données avec des systèmes de contrôle de niveau supérieur, facilitant la surveillance et le contrôle en temps réel. L'interface de paramétrage du module permet une personnalisation étendue pour répondre aux exigences spécifiques de l'application.

3.2 Contrôle de moteur de précision

Le module utilise des algorithmes de commande sophistiqués qui assurent une régulation précise de la vitesse et du couple. Cette capacité est essentielle pour les applications nécessitant des profils de mouvement précis, comme dans l'automatisation de la fabrication, où une performance constante a un impact direct sur la qualité du produit et l'efficacité du processus.

3.3 Fonctions de sécurité intégrées

Les composants d'entraînement modernes SIEMENS intègrent des caractéristiques de sécurité complètes et ce module d'alimentation est conçu pour supporter diverses fonctions intégrées à la sécurité. Cela peut inclure le couplage sécurisé (STO) et d'autres mesures de protection qui améliorent la sécurité opérationnelle tout en réduisant le besoin de composants de sécurité externes.

3.4 Capacités de diagnostic et de surveillance

Le module fournit de vastes informations de diagnostic auxquelles on peut accéder via le système de commande. Cela facilite la maintenance proactive, réduit les temps d'arrêt et améliore la fiabilité globale du système en alertant les opérateurs aux problèmes potentiels avant qu'ils ne conduisent à des pannes.

4. Performance et avantages applicatifs

Le module de puissance convertisseur de fréquence 6SL3210-1SB11-0UA0 offre des avantages de performance importants dans diverses applications industrielles:

Efficacité accrue du processus: en permettant un contrôle précis de la vitesse et du couple du moteur, ce composant d'entraînement SIEMENS aide à optimiser la consommation d'énergie et à améliorer l'efficacité globale du processus. La capacité d'adapter exactement la puissance du moteur aux exigences de l'application réduit la consommation d'énergie gaspillée et réduit les coûts d'exploitation.

Réponse dynamique supérieure: Les capacités de contrôle avancées du module fournissent d'excellentes performances dynamiques, permettant une réponse rapide aux conditions de charge changeantes. Cette caractéristique est particulièrement précieuse dans les applications avec des variations fréquentes de vitesse ou des exigences d'accélération exigeantes.

Réduction des contraintes mécaniques : Grâce à des rampes d'accélération et de décélération programmables, le module peut minimiser les contraintes mécaniques sur l'équipement entraîné, ce qui prolonge la durée de vie de l'équipement et réduit les exigences d'entretien. Cette capacité de démarrage en douceur est particulièrement bénéfique pour les applications impliquant des charges à haute inertie.

Intégration flexible des applications: La conception modulaire du système SINAMICS S120, avec ce module d'alimentation au cœur, offre une flexibilité exceptionnelle pour l'expansion et la modification du système. Cette évolutivité permet aux ingénieurs de concevoir des systèmes qui peuvent évoluer avec l'évolution des exigences de production sans changements architecturaux fondamentaux.

5. Mise en œuvre et mise en service

La mise en œuvre du module de puissance convertisseur de fréquence 6SL3210-1SB11-0UA0 implique plusieurs étapes critiques pour garantir des performances optimales:

5.1 Configuration du système

L'intégration commence par une configuration correcte du système dans l'environnement Siemens TIA Portal. Cela comprend la définition des paramètres de communication, la mise en place du réseau PROFIBUS DP et la configuration des paramètres spécifiques au module pour répondre aux exigences de l'application.

5.2 Paramétrisation

Un paramètre complet est essentiel pour adapter le fonctionnement du module aux besoins spécifiques de l'application. Cela comprend l'entrée de données du moteur, la sélection du mode de commande et la configuration des fonctions de sécurité. Le vaste ensemble de paramètres disponible dans ce composant d'entraînement SIEMENS permet une adaptation précise à divers scénarios opérationnels.

5.3 Outils de mise en service

Siemens fournit des outils logiciels spécialisés qui facilitent la mise en service efficace du système d'entraînement. Ces outils permettent des tests de fonctionnalité complets, l'optimisation des paramètres de contrôle et la validation des fonctions de sécurité avant de mettre le système en plein fonctionnement.

6. Perspective élargie: le rôle des modules de puissance convertisseurs de fréquence dans l'automatisation industrielle moderne

Comprendre le contexte plus large où et comment les modules de puissance du convertisseur de fréquence s'adaptent aux systèmes d'automatisation industrielle aide à apprécier la valeur stratégique de composants comme le 6SL3210-1SB11-0UA0.

6.1 Spectre d'application et implémentations spécifiques à l'industrie

Le 6SL3210-1SB11-0UA0 est utilisé dans divers secteurs industriels :

Automatisation de la fabrication: Dans les lignes de production automatisées, ce module d'entraînement SIEMENS fournit le contrôle précis du mouvement nécessaire pour les systèmes de convoyeurs, les applications de positionnement et les opérations multi-axes synchronisées. Sa conception robuste assure des performances fiables dans des environnements de fabrication exigeants.

Systèmes de manutention des matériaux: Les caractéristiques d'accélération et de décélération programmables du module le rendent idéal pour les équipements de manutention des matériaux tels que les grues, les élévateurs et les véhicules guidés automatisés. Les profils de mouvement contrôlés empêchent le basculement de la charge et assurent un positionnement précis.

Applications industrielles de pompes et de ventilateurs: Là où l'efficacité énergétique est primordiale, ce module de puissance convertisseur de fréquence permet des économies d'énergie significatives grâce à un contrôle précis de la vitesse des pompes et des ventilateurs, dépassant les méthodes traditionnelles d'étranglement qui gaspillent l'énergie.

6.2 Considérations relatives à l'architecture et à l'intégration du système

La mise en œuvre réussie de ce composant d'entraînement SIEMENS nécessite une attention attentive à l'architecture du système:

Intégration de la hiérarchie de contrôle: Le module fonctionne dans une hiérarchie de contrôle structurée, généralement avec des contrôleurs SIMATIC au niveau supérieur fournissant des commandes de mouvement et des paramètres de processus. La compréhension de cette hiérarchie est essentielle pour une conception optimale du système.

Planification du réseau de communication: la mise en œuvre de PROFIBUS DP nécessite une planification du réseau soigneuse, y compris la gestion des adresses, l'optimisation du débit de baud et la terminaison du réseau. Une bonne configuration de communication est fondamentale pour la fiabilité et les performances du système.

Conception de l'architecture d'alimentation: Dans le cadre d'un système SINAMICS S120, ce module d'alimentation fonctionne en conjonction avec d'autres composants, y compris les modules de ligne et les modules moteurs. Une conception adéquate de l'architecture d'alimentation assure une charge équilibrée et des performances optimales sur l'ensemble du système.

6.3 Stratégies d'optimisation opérationnelle et de maintenance

Maximiser la valeur du 6SL3210-1SB11-0UA0 implique la mise en œuvre de pratiques opérationnelles et de maintenance appropriées :

Surveillance des performances: L'utilisation des capacités de diagnostic intégrées de ce module d'alimentation du convertisseur de fréquence permet une surveillance continue des performances. Le suivi des paramètres tels que la température de fonctionnement, le courant de charge et les heures de fonctionnement permet une maintenance prédictive et évite les temps d'arrêt non programmés.

Planification de l'entretien préventif : l'entretien régulier basé sur les heures de fonctionnement et les conditions environnementales assure une fiabilité à long terme. Cela comprend la vérification des connexions électriques, la vérification du fonctionnement du système de refroidissement et la mise à jour du firmware si nécessaire.

Optimisation de l'efficacité énergétique: L'optimisation continue des paramètres d'entraînement peut permettre des économies d'énergie significatives au fil du temps. L'ajustement des profils d'accélération, des consignes de vitesse et des paramètres de contrôle pour répondre aux exigences réelles du processus maximise les avantages d'efficacité de cette technologie d'entraînement SIEMENS.

Questions fréquemment posées (FAQ)

1. Quels sont les protocoles de communication primaires pris en charge par le module 6SL3210-1SB11-0UA0 ?

Le module prend en charge principalement la communication PROFIBUS DP pour l'intégration dans les réseaux d'automatisation. Cela nécessite de définir des paramètres spécifiques, y compris l'adresse PROFIBUS (paramètre P918) et de configurer l'interface de paramétrage (paramètre P053). Ce protocole permet un échange de données sans faille avec des systèmes de contrôle de niveau supérieur pour une surveillance et un contrôle complets.

2. Comment ce module d'alimentation contribue-t-il à l'efficacité énergétique du système?

Le 6SL3210-1SB11-0UA0 améliore l'efficacité énergétique grâce à un contrôle précis du moteur qui correspond à la sortie aux exigences de charge réelle. En éliminant le gaspillage d'énergie associé aux méthodes d'étranglement traditionnelles et en fournissant des profils d'accélération optimisés, le module réduit considérablement la consommation d'énergie dans les applications à couple variable.

3. Quels outils logiciels sont utilisés pour la mise en service et la paramétrisation?

La mise en service implique généralement l'environnement Siemens SIMATIC STEP 7 avec des outils de configuration d'entraînement appropriés. Le logiciel Drivemonitor fournit des fonctionnalités complètes pour le réglage des paramètres, l'optimisation et la surveillance du diagnostic. Ces outils rationalisent le processus de mise en service et assurent des performances optimales de l'entraînement.

4. Ce module peut-il être intégré à des systèmes de commande non Siemens?

Bien qu'optimisé pour l'intégration avec les systèmes d'automatisation Siemens, le module peut être intégré à des systèmes de commande tiers via la communication standard PROFIBUS DP. Toutefois, la fonctionnalité complète et l'intégration sans faille sont les meilleures à réaliser dans l'écosystème Siemens TIA Portal.

5. Quelles fonctions de sécurité sont généralement mises en œuvre avec ce module d'alimentation?

Le module prend en charge des fonctions complètes intégrées à la sécurité, le couple sécurisé éteint (STO) étant une caractéristique de sécurité fondamentale. Cela empêche le démarrage involontaire du moteur et offre des capacités de maintenance sûres. Des fonctions de sécurité supplémentaires peuvent être mises en œuvre en fonction de l'unité de commande spécifique et de la configuration du système.

6. Comment ce module convertisseur de fréquence gère-t-il les changements de charge dynamique?

Le module utilise des algorithmes avancés de contrôle vectoriel qui fournissent une excellente réponse dynamique aux conditions de charge changeantes. Cela garantit une performance constante même avec des variations rapides de charge, ce qui le rend adapté à des applications ayant des exigences dynamiques exigeantes.
