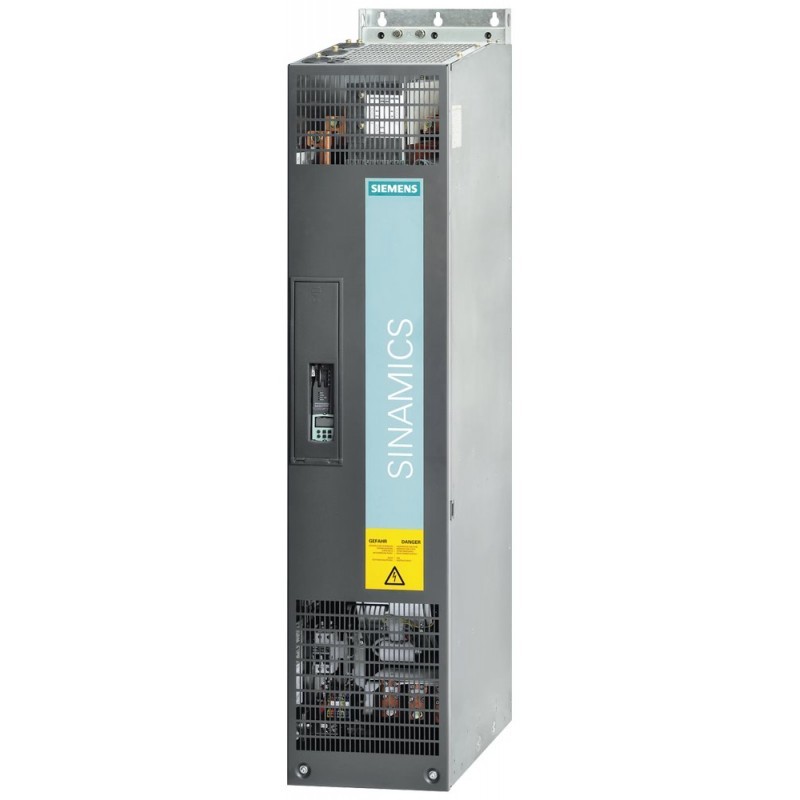

Module de commande de puissance et de moteur du châssis Siemens 6SL3310-1TE32-1AA3

Module d'alimentation de châssis Siemens 6SL3310-1TE32-1AA3: la colonne dorsale robuste pour les systèmes de commande de moteurs haute performance

Le Siemens 6SL3310-1TE32-1AA3 est un module de puissance de châssis de la renommée famille d'entraînements SINAMICS S120, conçu pour fournir une conversion fiable et efficace de puissance pour les applications industrielles exigeantes. Ce module de commande moteur spécifique est conçu comme une unité "de type châssis", ce qui signifie qu'il s'agit d'un composant de puissance autonome destiné à être monté individuellement dans un armoire de commande, plutôt qu'à faire partie d'une pile de taille livre. Avec une puissance nominale substantielle de 110 kW, il agit comme un composant clé dans un système de bus DC commun, fournissant la puissance DC nécessaire aux modules moteurs en aval pour entraîner tout, des pompes simples aux servosystemes complexes à plusieurs axes. Sa construction robuste et ses caractéristiques avancées en font une pierre angulaire pour les solutions d'automatisation dans l'industrie lourde, y compris la manutention des matériaux, les bancs d'essai et les grandes cellules de fabrication.

1. Aperçu du produit et fonctionnalités de base

Le 6SL3310-1TE32-1AA3 est fondamentalement un module de puissance de châssis, également connu sous le nom de module de ligne de base (BLM). Son rôle principal est de convertir la tension de ligne AC triphasée entrante (380-480V) en une tension continue stable qui est alimentée au bus DC du système. Ce bus DC sert ensuite de réservoir d'alimentation partagé pour un ou plusieurs modules moteurs, qui sont les composants directement responsables de la commande des moteurs.

En tant que module non régénératif, il est conçu pour des applications où l'énergie de freinage des moteurs n'est pas ramenée au réseau mais est plutôt gérée par d'autres moyens, tels que les résistances de freinage. Cet écosystème de modules de commande moteur fait partie intégrante du système SINAMICS S120, célèbre pour sa modularité, permettant une conception de machines évolutive et flexible sur une gamme de puissance allant de 0,12 kW à 5700 kW.

2. Principales spécifications techniques et caractéristiques de conception

Comprendre les spécifications et les éléments de conception de ce module de puissance de châssis est essentiel pour l'intégration du système. Il est conçu pour fonctionner à 110 kW avec une tension d'entrée 3 phases AC 380-480V, 50/60 Hz. Le module utilise une conception de châssis qui offre une robustesse inhérente et est refroidi par un système interne de refroidissement à air forcé, essentiel pour maintenir les performances dans des conditions de charge élevée.

2.1 Conception de haute densité de puissance et de châssis

La construction de type châssis de ce module de puissance est adaptée aux applications à haute puissance. Sa nature autonome permet un montage flexible dans un armoire de commande, indépendant des autres composants d'entraînement. Cette conception est intrinsèquement plus robuste et offre des capacités de dissipation de chaleur supérieures par rapport aux formats compacts, ce qui le rend adapté aux exigences thermiques d'un fonctionnement de 110 kW.

2.2 Fonctionnement non régénératif et connexion de résistance de freinage

En tant que module de ligne de base, le 6SL3310-1TE32-1AA3 fonctionne en mode non régénératif. Lors du freinage du moteur, lorsque le moteur agit en tant que générateur, l'énergie excédentaire est détournée vers une résistance de freinage connectée à l'extérieur, où elle est convertie en chaleur et dissipée. Cette conception est rentable pour les applications où le freinage fréquent ou à forte énergie n'est pas une préoccupation principale.

2.3 Sécurité et diagnostics intégrés

Le module prend en charge les fonctions complètes "Safety Integrated" de Siemens. Une caractéristique fondamentale est le couplage sécurisé (STO), qui empêche le démarrage involontaire du moteur, améliorant la sécurité du personnel pendant la maintenance. De plus, le module est équipé de LED d'état et, à travers son interface DRIVE-CLiQ, fournit des données de diagnostic détaillées, permettant une maintenance prédictive et un dépannage rapide.

2.4 Intégration sans faille du système via DRIVE-CLiQ

Comme d'autres composants de la famille SINAMICS S120, ce module d'alimentation du châssis dispose d'une interface DRIVE-CLiQ. Ce système de communication numérique permet la reconnaissance automatique du module par l'unité de commande centrale (par exemple, CU320-2), simplifiant la mise en service et assurant la coordination de tous les paramètres et des fonctions de sécurité dans l'ensemble du système d'entraînement.

3. Performance et avantages applicatifs

Le 6SL3310-1TE32-1AA3 offre une valeur significative dans des scénarios industriels spécifiques en équilibrant les performances et le rapport coût-efficacité.

Solution d'alimentation rentable pour les applications à haute puissance: Pour les machines qui ne nécessitent pas les capacités de récupération d'énergie des modules de ligne intelligents ou actives plus coûteux, ce module de ligne de base offre une solution d'alimentation fiable et économique. Ses économies initiales de coûts peuvent être substantielles dans les applications à haute puissance comme les grands compresseurs, les ventilateurs industriels ou les entraînements de convoyeurs.

Robusté pour les environnements exigeants: la conception de type châssis et le refroidissement à air forcé rendent ce module d'alimentation exceptionnellement adapté aux environnements industriels difficiles. Il peut résister aux contraintes électriques et thermiques couramment observées dans les industries lourdes telles que l'exploitation minière, les métaux et la production de ciment, contribuant à un temps de fonctionnement et à une fiabilité globales plus élevées du système.

Fondation pour les systèmes multi-axes évolutifs : ce module d'alimentation de châssis de 110 kW peut servir de source d'alimentation centrale pour un bus DC commun qui alimente plusieurs modules moteurs. Cette architecture est idéale pour les cellules d'automatisation complexes, telles que celles dans la fabrication automobile ou les lignes d'emballage, où une source d'énergie puissante alimente efficacement de nombreux axes coordonnés.

4. Perspective élargie: le rôle des modules de puissance du châssis dans les systèmes d'entraînement industriels

Placer le 6SL3310-1TE32-1AA3 dans le contexte plus large de la technologie d'entraînement et de la conception du système aide à faire un choix éclairé et à comprendre son importance stratégique.

4.1 Architecture du système: le principe commun du bus DC

Le système SINAMICS S120 utilise souvent une architecture de bus DC commune, et le module d'alimentation du châssis est un composant clé dans cette configuration. Dans cette configuration, une seule unité puissante comme le 6SL3310-1TE32-1AA3 rectifie l'alimentation du réseau alternatif pour créer un bus DC. Ce bus DC agit ensuite comme un rail d'énergie partagé, à partir duquel plusieurs modules moteurs tirent de l'énergie pour commander des moteurs individuels. Cette configuration est très efficace car elle permet l'échange d'énergie entre axes; par example, un moteur de freinage peut remettre de l'énergie dans le bus DC, où elle peut être immédiatement utilisée par un moteur d'accélération ailleurs dans le système.

4.2 Comparaison: Chassis vs. Booksize Power Modules

Le choix entre un module de puissance de type châssis et un module de puissance de type booksize est fondamental dans la conception de la machine.

Modules d'alimentation de type châssis (comme 6SL3310-1TE32-1AA3)

Ce sont des unités autonomes conçues pour un montage individuel. Ils se caractérisent par leur puissance nominale plus élevée, leur construction robuste et leurs systèmes de refroidissement dédiés. Ils sont le choix préféré pour les applications à haute puissance (généralement supérieures à 90 kW) et pour les situations où les composants ne peuvent pas être montés dans une pile de taille de livre consolidée.

Modules d'alimentation de type Booksize

Ce sont des unités compactes et modulaires conçues pour être montées côte à côte sur un rail standard, créant un contrôleur d'entraînement dense et intégré. Ils sont idéaux pour les machines multi-axes avec des contraintes d'espace et pour les niveaux de puissance où le refroidissement partagé dans la pile est suffisant.

Sélection Insight: Le module de puissance du châssis est le choix par défaut pour les applications exigeant une puissance élevée, une robustesse maximale et une disposition flexible de l'armoire. Le format du module moteur booksize et du module de puissance est sélectionné lorsque l'optimisation de l'espace, la faible puissance et un facteur de forme multi-axes rationalisé sont les principaux moteurs.

4.3 Considérations critiques de mise en œuvre et d'entretien

Le déploiement et l'entretien réussis de ce module de puissance de châssis nécessitent une attention particulière à plusieurs domaines clés.

Composants externes obligatoires: Un module de ligne de base non régénératif comme le 6SL3310-1TE32-1AA3 nécessite une résistance de freinage externe et une unité de freinage pour fonctionner en toute sécurité. Ces composants ne sont pas facultatifs et doivent être dimensionnés correctement en fonction des besoins en énergie de freinage de l'application pour éviter les défaillances de surtension du bus DC.

Unité de commande et configuration du système: Le module d'alimentation du châssis nécessite une unité de commande centrale (telle que le CU320-2) pour fonctionner. L'ensemble du système d'entraînement est configuré et mis en service à l'aide du logiciel d'ingénierie Siemens, tel que SINAMICS Startdrive au sein du portail TIA, qui fournit un environnement unifié pour la paramétration, l'optimisation et le diagnostic.

Le ventilateur interne et le dissipateur de chaleur du module nécessitent un dégagement adéquat pour l'entrée d'air et l'échappement pour assurer un refroidissement efficace. Les installateurs doivent suivre strictement les directives d'installation de Siemens concernant les distances minimales aux autres composants et les spécifications de couple correctes pour les connexions électriques afin d'assurer la fiabilité et la sécurité à long terme.

Questions fréquemment posées (FAQ)

1. Quelle est la limite principale d'un module de ligne de base non régénératif?

La principale limitation est son incapacité à ramener l'énergie de freinage des moteurs dans le réseau électrique, mais cette énergie est convertie en chaleur via une résistance de freinage externe et dissipée. Cela se traduit par un gaspillage d'énergie, une augmentation de la température ambiante dans la salle de contrôle et des coûts potentiellement plus élevés d'électricité par rapport à une solution régénérative, en particulier dans les applications avec des freinages fréquents.

2. Comment la conception de type châssis bénéficie-t-elle de la gestion thermique?

La conception de type châssis intègre un système de refroidissement à air forcé dédié avec son propre ventilateur et dissipateur de chaleur. Cette méthode de refroidissement actif est beaucoup plus efficace pour dissiper la chaleur importante générée à des niveaux de puissance de 110 kW que le refroidissement passif ou au niveau du système utilisé dans des modules de taille plus petite. Cette gestion thermique dédiée est essentielle pour maintenir les performances et prévenir la surchauffage dans des conditions opérationnelles exigeantes.

3. Ce module de puissance de 110kW peut-il être utilisé dans un système avec plusieurs modules moteurs plus petits?

Oui, c'est une force fondamentale de l'architecture commune de bus DC. La puissance de 110 kW de ce module de puissance de châssis représente la puissance totale continue disponible sur le bus DC. Vous pouvez connecter plusieurs modules moteurs de puissance nominale variablement inférieure (par exemple, plusieurs modules de 30kW, 15kW) tant que la somme de leurs besoins en puissance ne dépasse pas la capacité de 110 kW du BLM, tout en tenant compte des scénarios de puissance maximale et de freinage.

4. Quelles sont les principales caractéristiques de sécurité intégrées dans ce module?

Le module prend en charge les fonctions Safety Integrated de Siemens, avec Safe Torque Off (STO) comme caractéristique fondamentale. STO veille à ce que l'électronique de puissance ne génère aucune sortie produisant du couple au moteur, une mesure de sécurité critique pour la maintenance et les situations d'urgence. Le diagnostic du module peut également surveiller les défaillances telles que les défaillances au sol et la surtempérature, améliorant ainsi la sécurité globale du système.

5. Quel est le rôle de DRIVE-CLiQ dans ce module d’alimentation ?

DRIVE-CLiQ est la colonne dorsale numérique du système SINAMICS S120. Pour ce module d'alimentation du châssis, il sert deux objectifs principaux: identification automatique (l'unité de commande reconnaît le module et ses paramètres au démarrage) et diagnostics complets (il transmet des données opérationnelles telles que la température et l'état, permettant une surveillance en temps réel et un dépannage simplifié).
