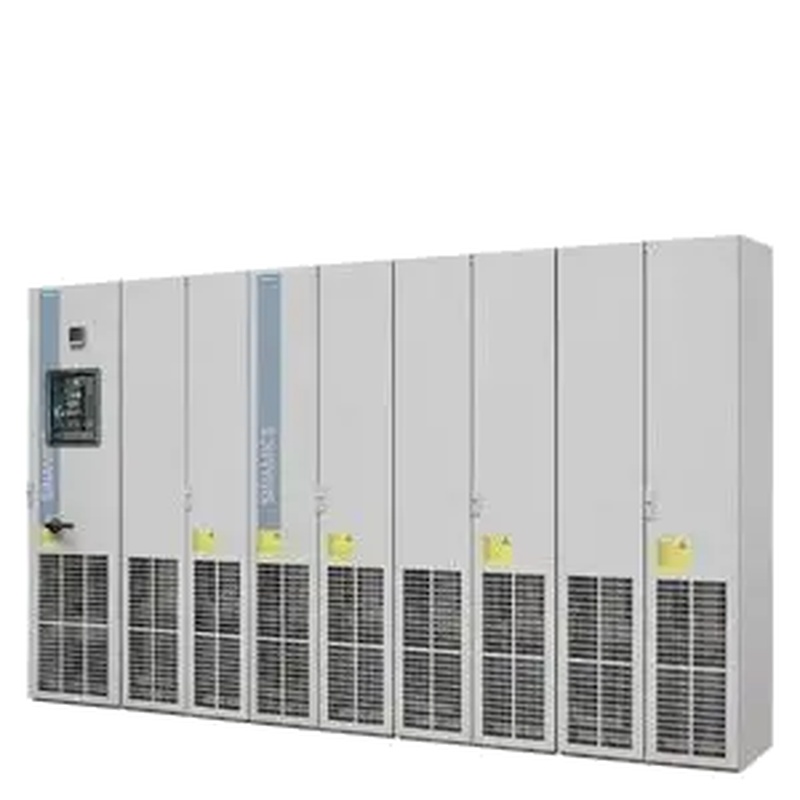

Module d'entraînement de cabinet Siemens 6SL3725-1TG41-6MP3 pour moteur haute puissance

Le module d'entraînement de cabinet Siemens SINAMICS S120 6SL3725-1TG41-6MP3 est une solution d'entraînement moteur compacte et haute performance conçue pour fournir un contrôle précis et robuste pour les applications industrielles exigeantes. Idéal pour les installations nécessitant de grands moteurs électriques et des performances avancées avec gestion de refroidissement liquide, ce module d'entraînement de cabinet prend en charge des scénarios d'entraînement de moteur de haute puissance où la fiabilité, l'efficacité énergétique et la capacité de couple sont critiques. La conception technique, la flexibilité et les options d'intégration du module en font un choix préféré dans des secteurs tels que la fabrication lourde, les convoyeurs à grande échelle, les processus d'extrusion et d'autres environnements de charge à haute inertie.

Technologie d'entraînement industriel et SINAMICS S120 Aperçu

Comprendre les modules d'entraînement de cabinet

La technologie d'entraînement industriel se concentre sur la conversion de l'énergie électrique en mouvement contrôlé pour les machines industrielles. Les modules d'entraînement de cabinet fonctionnent comme unités d'entraînement modulaires qui sont installées dans un cabinet de commande électrique, où elles interagissent avec d'autres composants tels que les modules de ligne, les unités de commande et les systèmes d'E / S pour former une solution d'entraînement complète. Ces modules régulent la tension, le courant et la fréquence du moteur pour fournir une vitesse variable, un couple contrôlé et un fonctionnement en douceur sur une large plage de fonctionnement.

La famille SINAMICS S120 de Siemens représente une plate-forme modulaire et évolutive d'entraînements qui prennent en charge à la fois la commande standard et la commande haute performance du moteur. Il permet aux ingénieurs d'adapter les systèmes d'entraînement aux exigences spécifiques de puissance et de contrôle, des applications de faible puissance à très haute puissance. Les modules SINAMICS S120 sont souvent utilisés dans les plateformes d'essais aérospatiaux, les lignes de processus lourds, les grands compresseurs et les lignes de production continue où la précision et le temps de fonctionnement sont primordiaux.

Qu'est-ce qu'un moteur de haute puissance?

Un moteur de haute puissance se réfère à un système électronique de puissance capable de contrôler de grands moteurs électriques, généralement dans la gamme de centaines de kilowatts à plusieurs mégawatts. Ces entraînements doivent gérer des courants élevés, maintenir la stabilité thermique et fournir un contrôle précis dans des conditions de charge changeantes. Les moteurs à haute puissance sont essentiels dans les processus impliquant des charges lourdes, des exigences de couple de démarrage, des exigences de vitesse variable et des situations d'énergie régénérative. La série SINAMICS S120 répond à ces besoins grâce à des conceptions modulaires qui prennent en charge le refroidissement liquide pour une plus grande efficacité thermique et une empreinte compacte dans les armoires de commande.

Caractéristiques techniques du module 6SL3725-1TG41-6MP3

Ce module moteur SINAMICS S120 particulier est conçu pour englober une puissance élevée et des capacités de couple élevées dans un facteur de forme compact. Les attributs clés comprennent :

Plage de tension de liaison DC: 675 V à 1035 V (optimisé pour les systèmes de bus DC haute tension)

Sortie triphase: jusqu'à 0-690 V AC adapté aux grands moteurs AC

Manipulation de courant élevé: courant nominal de sortie jusqu'à ~ 1560 A

Puissance nominale: Environ 1500 kW type nominal, capable de supporter des moteurs à charge lourde

Refroidissement liquide : améliore les performances thermiques et la fiabilité dans des environnements continus à forte charge

Classe de protection: IP21, ce qui le rend adapté aux environnements d'armoires industriels typiques

La largeur compacte (environ 400 mm) permet une conception dense de l'armoire sans sacrifier la serviceabilité ou les performances. Le support de refroidissement liquide améliore la dissipation de chaleur - un facteur crucial dans les entraînements à haute puissance, où le refroidissement à l'air seul peut ne pas suffire pour une utilisation intensive soutenue.

Caractéristiques et points saillants fonctionnels

Efficacité et performance

Le 6SL3725-1TG41-6MP3 offre une excellente efficacité de conversion de puissance et un contrôle dynamique du moteur. Le module prend en charge des algorithmes de contrôle avancés pour l'accélération, la décélération et la régulation du couple en douceur, qui sont vitaux pour les applications avec des charges d'inertie élevées ou des cycles de démarrage/arrêt fréquents.

Sécurité et capacité de diagnostic

Intégré dans le cadre SINAMICS, ce moteur prend en charge des fonctionnalités de sécurité intégrées telles que STO (Safe Torque Off) et peut s'interfacer à des systèmes de sécurité externes pour des normes de sécurité élevées de la machine. Les fonctions de diagnostic aident les équipes de maintenance à suivre les tendances de performance et à détecter les problèmes potentiels avant qu'ils ne provoquent des temps d'arrêt.

Intégration et évolutivité

Dans le cadre de l'écosystème SINAMICS S120, le module s'intègre aux unités de commande et aux modules de ligne Siemens, permettant une évolution flexible du système des architectures d'entraînement à un seul axe à plusieurs axes. La nature modulaire simplifie la serviceabilité et les mises à niveau futures.

Applications

La conception robuste de ce module d'entraînement le rend adapté pour:

Conveyeurs industriels lourds et lignes de traitement

Grandes extrudeuses et lignes de formage continu

De grands compresseurs ou pompes nécessitant un contrôle de vitesse variable

Systèmes d'entraînement pour moulins, concasseurs et équipements de manutention de matériaux

Applications à haute inertie où des profils de démarrage et d'arrêt contrôlés sont nécessaires

Dans tous ces environnements, le contrôle fiable du moteur de haute puissance améliore la productivité, réduit les contraintes mécaniques et améliore l'efficacité énergétique.

Avantages par rapport aux méthodes d'entraînement conventionnelles

Comparé aux entraînements traditionnels à vitesse fixe ou moins capables, le 6SL3725-1TG41-6MP3 offre:

Amélioration de l'efficacité énergétique: fonctionnement à vitesse variable correspondant la sortie du moteur à la demande du processus.

Réduction des contraintes mécaniques: les profils de rampe lisses et le contrôle du couple prolongent la durée de vie de l'équipement.

Plus petite empreinte d'installation: la conception compacte avec refroidissement liquide permet des agencements d'armoire plus denses.

Meilleur diagnostic des performances : la surveillance intégrée réduit les temps d'arrêt et prend en charge la maintenance prédictive.

Questions fréquentes sur les entraînements haute puissance SINAMICS S120

1.Qu'est-ce qui distingue les modules d'entraînement de cabinet SINAMICS S120 des entraînements à fréquence variable standard?

Les modules d'entraînement de cabinet SINAMICS S120 sont conçus pour des systèmes d'entraînement modulaires de haute performance plutôt que des VFD autonomes. Contrairement à de nombreux entraînements autonomes compacts, la série S120 permet la séparation des fonctions, telles que la conversion de ligne, la logique de commande et les modules de puissance moteur, permettant une évolutivité et une personnalisation pour des configurations industrielles complexes. Ces modules sont conçus pour gérer des plages de tension et des niveaux de puissance plus larges et s'intègrent généralement dans des configurations d'armoires avec des unités de commande centralisées. Cette modularité améliore la flexibilité, la serviceabilité et la possibilité de mettre à niveau des éléments individuels sans remplacer l'ensemble du système.

2. Pourquoi le refroidissement liquide est utilisé dans les moteurs à haute puissance comme le 6SL3725-1TG41-6MP3?

Le refroidissement liquide dans les moteurs à haute puissance augmente l'efficacité de la dissipation de chaleur par rapport au refroidissement à l'air. Les composants à haut courant tels que les assemblages IGBT génèrent une chaleur importante pendant le fonctionnement, en particulier dans des conditions de charge continue ou lourde. Le refroidissement liquide permet au système de maintenir des températures optimales, d'améliorer la fiabilité et de maintenir des densités de puissance plus élevées. Cela rend les modules d'entraînement refroidis par liquide idéaux pour les applications industrielles exigeantes où l'espace, la charge thermique et les exigences de performance sont strictes.

3.Comment ce module d'entraînement prend-il en charge la fiabilité et la maintenance dans les environnements industriels?

Ce module SINAMICS S120 comprend des fonctionnalités de diagnostic et de rapports d'état intégrées qui aident les équipes de maintenance à résoudre de manière proactive les problèmes de performance potentiels. Les journaux de défaillance détaillés permettent aux techniciens de comprendre rapidement les causes profondes, tandis que la mise en page modulaire permet le remplacement rapide des composants individuels sans perturber l'ensemble du système d'entraînement. Ces fonctionnalités contribuent à augmenter le temps de fonctionnement et à réduire les coûts de service à long terme.

4.Can l'entraînement 6SL3725-1TG41-6MP3 fonctionner avec n'importe quel moteur AC?

Alors que l'entraînement prend en charge une large gamme de moteurs AC triphasés dans sa tension et son courant nominaux, la sélection et la configuration appropriées du moteur sont essentielles. Les moteurs doivent être compatibles avec les spécifications de sortie du moteur (gamme de tension, capacité courante et mode de contrôle). L'intégration de moteurs avec des systèmes de rétroaction et de sécurité compatibles améliore les performances et garantit que l'entraînement peut utiliser efficacement des fonctionnalités de contrôle avancées. Vérifiez toujours la compatibilité du moteur en fonction des recommandations du fabricant.

5.Quelles considérations d'installation devraient les ingénieurs garder à l'esprit pour ce module?

L'installation d'un entraînement de haute puissance comme le 6SL3725-1TG41-6MP3 nécessite une planification soigneuse de la distribution d'électricité, de l'infrastructure de refroidissement et de la disposition de l'armoire. En raison de ses exigences élevées de refroidissement courant et liquide, l'espace d'armoire approprié, les boucles de refroidissement ou les échangeurs de chaleur et le routage de câbles sont critiques. Les ingénieurs devraient également planifier l'accès au service et veiller à ce que les normes de sécurité des systèmes électriques soient respectées. Une mise à la terre et un blindage appropriés contribuent également à réduire au minimum le bruit électrique et à améliorer la fiabilité à long terme.
