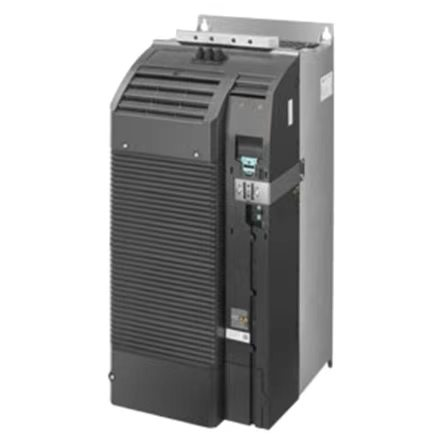

Le Siemens 6SL3210-1PE31-8UL0 est un robuste variateur de fréquence triphasé haute puissance de la série SINAMICS G120, spécialement conçu pour les applications industrielles exigeantes. Ce module de puissance PM240-2 fonctionne sur une entrée AC triphasée de 380-480V et offre une flexibilité de puissance exceptionnelle avec des puissances nominales doubles : 90 kW pour les surcharges légères (LO) et 75 kW pour les surcharges lourdes (HO).
Conçu pour répondre aux exigences opérationnelles rigoureuses, ce variateur est un choix idéal pour les machines lourdes telles que les systèmes de convoyage, les concasseurs et les pompes centrifuges. Sa conception compacte mais puissante permet non seulement d'économiser de l'espace dans l'armoire, mais assure également une compatibilité transparente avec l'écosystème plus large SINAMICS G120. En combinant une efficacité élevée avec des performances fiables, il offre une base évolutive pour des tâches d'automatisation complexes nécessitant un contrôle précis du moteur.
Caractéristiques et fonctions clés
Conçu pour une polyvalence maximale, le Siemens 6SL3210-1PE31-8UL0 (PM240-2) est équipé d'un hacheur de freinage intégré. Cette fonction cruciale permet au variateur de dissiper efficacement l'énergie de freinage grâce à une résistance de freinage externe lors de décélérations rapides ou de cycles d'arrêt fréquents, évitant ainsi les défauts de surtension sur le bus DC. Le module prend en charge des modes de contrôle avancés, y compris le contrôle V/f et le contrôle vectoriel sans capteur, garantissant une gestion précise du moteur même sous des conditions de charge fluctuantes. De plus, son architecture modulaire est conçue pour s'intégrer de manière transparente avec diverses unités de contrôle SINAMICS G120 (CU), offrant des options de communication flexibles telles que PROFIBUS et PROFINET pour les réseaux d'automatisation industrielle modernes.
Propriétés physiques
Tension d'entrée : 3 AC 380-480V (+10%/-20%)
Fréquence d'entrée : 47-63 Hz
Puissance en surcharge lourde : 75 kW
Puissance en surcharge légère : 90 kW
Filtre : SANS FILTRE
Hacheur de freinage : AVEC HACHEUR DE FREINAGE INTÉGRÉ
Dimensions : 708 mm (H) x 305 mm (L) x 357 mm (P)
Poids : 58 kg
Conception extérieure : FSF
Indice de protection : IP20
Température ambiante en surcharge lourde : -20°C à +50°C
Température ambiante en surcharge légère : -20°C à +40°C
Méthode de refroidissement : Ventilateur de refroidissement intégré
Scénarios d'application
Grâce à sa capacité de surcharge exceptionnelle et à ses performances triphasées fiables, le Siemens 6SL3210-1PE31-8UL0 est la solution d'entraînement parfaite pour les applications industrielles lourdes. Il excelle dans le contrôle de :
Manutention et logistique : Convoyeurs et systèmes de tri haute puissance nécessitant un couple de démarrage élevé.
Machines de traitement : Concasseurs, mélangeurs et centrifugeuses qui exigent un fonctionnement stable sous des charges lourdes constantes.
Systèmes CVC : Ventilateurs et pompes industriels à grande échelle où l'efficacité énergétique et la régulation de vitesse progressive sont essentielles.
Équipements de levage : Grues et palans qui bénéficient grandement des capacités de freinage intégrées pour des opérations de descente sûres et contrôlées.
Questions fréquemment posées
Q1 : Quelles sont les puissances nominales de surcharge lourde et de surcharge légère de ce variateur ?
R1 : Le module a une puissance nominale de surcharge légère (LO) de 90 kW pour les applications à couple variable telles que les ventilateurs et les pompes, et une puissance nominale de surcharge lourde (HO) de 75 kW pour les applications à couple constant telles que les convoyeurs et les concasseurs.
Q2 : Ce module de puissance peut-il fonctionner de manière autonome ?
R2 : Non, il s'agit d'un module de puissance (PM240-2) qui nécessite une unité de contrôle (CU) séparée de la série SINAMICS G120 (telle que CU240E-2 ou CU250S-2) pour fonctionner correctement. Une résistance de freinage externe supplémentaire est recommandée pour les applications nécessitant un freinage rapide.
Q3 : Quelles sont les dimensions physiques et les exigences d'installation ?
R3 : Le module a des dimensions d'environ 708 × 305 × 357 mm (taille de cadre FSF). Il doit être installé verticalement avec un dégagement minimum de 100 mm au-dessus et en dessous de l'unité pour assurer un refroidissement et une circulation d'air adéquats.
Q4 : Ce modèle comprend-il un filtre secteur intégré ?
R4 : Le suffixe "UL0" indique que ce modèle n'inclut pas de filtre secteur intégré. Pour les installations avec des exigences strictes en matière de compatibilité électromagnétique (CEM), un filtre secteur externe doit être installé côté entrée.
Q5 : Comment les défauts et les alarmes sont-ils diagnostiqués sur ce variateur ?
R5 : Le diagnostic des défauts nécessite la connexion à un panneau opérateur (tel que BOP-2) ou l'intégration avec un système PLC/SCADA. En cas de défauts, des codes de défaut spécifiques s'affichent (par exemple, F30001 pour surintensité), qui peuvent être comparés au manuel technique pour le dépannage.
Q6 : Quelle est la plage de tension d'entrée acceptable pour ce module de puissance ?
R6 : Le variateur prend en charge une large plage de tension d'entrée de 380V à 480V AC triphasé, avec une tolérance de ±10%, ce qui le rend adapté aux environnements industriels avec des fluctuations d'alimentation typiques.
Q7 : Ce variateur prend-il en charge les fonctions de freinage dynamique ?
R7 : Oui, le module de puissance comprend un hacheur de freinage intégré. En connectant une résistance de freinage externe, il peut dissiper efficacement l'énergie de freinage générée lors de la décélération ou des arrêts fréquents, évitant ainsi les défauts de surtension sur le bus DC.
Q8 : Quelle est la classe de protection et l'environnement d'installation approprié ?
R8 : La classe de protection standard est IP20, ce qui le rend adapté à l'installation dans des armoires de commande intérieures exemptes de poussières conductrices et de gaz corrosifs, avec une humidité relative allant jusqu'à 95% (sans condensation).
Q9 : Une maintenance régulière est-elle requise pour ce variateur ?
R9 : Oui, il est recommandé d'inspecter et de nettoyer les filtres de ventilation et les dissipateurs thermiques toutes les 500 heures de fonctionnement à l'aide d'air comprimé pour maintenir des performances de refroidissement optimales et prolonger la durée de vie de l'équipement.
Q10 : Le câblage ou la maintenance peuvent-ils être effectués immédiatement après l'arrêt de l'alimentation ?
R10 : Non, les travaux sous tension sont strictement interdits. Après avoir déconnecté l'alimentation principale, attendez au moins 5 minutes pour permettre la décharge complète des condensateurs du bus DC internes, et vérifiez l'absence de tension résiduelle avant d'effectuer toute opération de câblage ou de maintenance.
