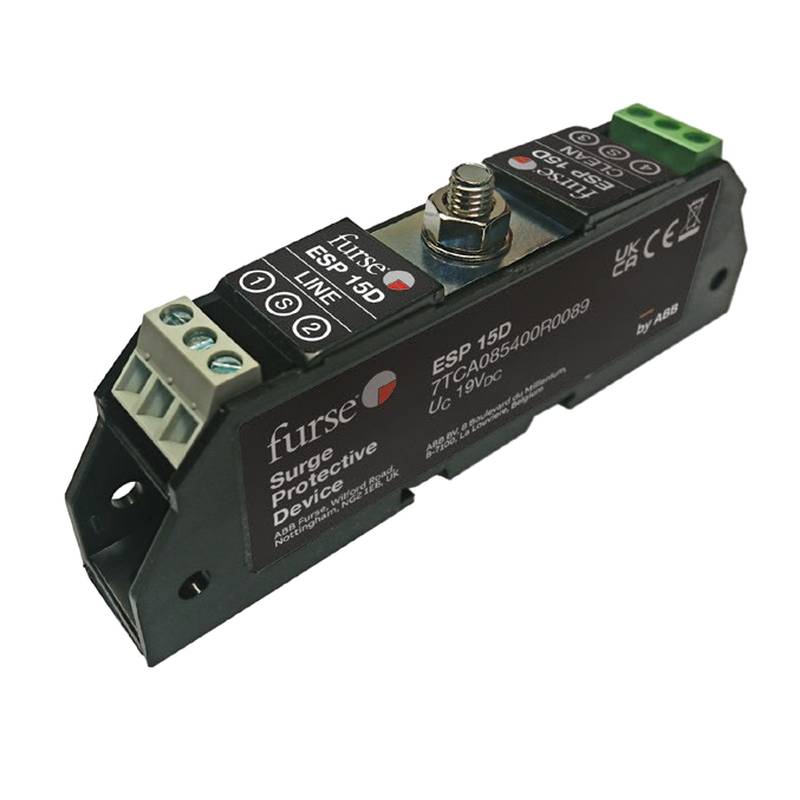

La gamme Furse ESP TN protège les lignes de communication à deux fils pour téléphone, RNIS (ISDN), DSL et G.FAST contre les surtensions transitoires causées par la foudre et les commutations électriques importantes. Conçus pour être conformes à la norme IEC/BS EN 61643-21, ces dispositifs de protection contre les surtensions compacts se fixent directement sur des rails DIN standard.
L'acheminement de l'infrastructure de télécommunication entrante provenant d'environnements extérieurs expose fréquemment à de graves surtensions transitoires entraînées par l'induction électromagnétique et l'élévation du potentiel de terre. Ces surtensions à haute énergie peuvent facilement pénétrer les interfaces périphériques sensibles, détruisant les systèmes de standard téléphonique privé (PABX) modernes, les passerelles vocales et les chipsets de modems. L'architecture Furse ESP TN déploie une topologie de protection hybride à plusieurs étages combinant des tubes à décharge de gaz à forte puissance avec des éléments de fixation à semi-conducteurs à action rapide. Cette conception coordonne efficacement la suppression des surtensions longitudinales et transversales, canalisant l'énergie dangereuse sans danger vers la terre fonctionnelle tout en écrêtant solidement les tensions résiduelles de passage en dessous des seuils de tolérance diélectrique du matériel de télécommunication connecté.
L'introduction de dispositifs de suppression des surtensions en ligne dans les canaux de communication à haute fréquence a historiquement entraîné une perte d'insertion significative, des désadaptations d'impédance et une charge capacitive qui dégradaient la clarté vocale et le débit de données. Les circuits ESP TN sont conçus pour maintenir une résistance de boucle étroitement contrôlée et un profil de capacité parasite minimal sur la paire protégée. cet équilibre technique garantit que les signaux à large bande, les fréquences de lignes d'abonné numérique et les transmissions vocales analogiques fonctionnent avec une atténuation de signal négligeable, empêchant la corruption des paquets, la gigue du signal ou les interférences de fond audibles sur les liaisons vocales actives.
Les répartiteur de télécommunication à haute densité et les racks de répartiteurs intermédiaires présentent des contraintes d'espace critiques ainsi que des exigences d'accès difficiles pour les routines de maintenance régulières. Les variantes SL TN répondent à cette limitation physique grâce à un facteur de forme ultra-mince et profilé qui maximise la capacité des rails verticaux dans les armoires d'équipements encombrées. De plus, les modèles SL TNL intègrent des diagnostics d'état LED visibles associés à une conception de module enfichable remplaçable à chaud, permettant aux techniciens d'identifier instantanément les états de protection dégradés et de remplacer les sous-ensembles compromis sans débrancher le câblage de signal sous tension ni perturber la disponibilité du réseau.
La conformité aux normes internationales de télécommunication et de protection structurelle contre la foudre reste une base obligatoire pour les installations industrielles à basse tension, les réseaux de sécurité commerciaux et les centres de données financiers. Le déploiement de schémas de protection coordonnés conformément à la norme BS EN 62305 garantit que les services métalliques en cuivre entrants partagent un plan de référence de potentiel unifié, atténuant considérablement les taux de défaillance catastrophique des équipements. Beijing Zhongping Technology (北京众平科技股份有限公司) soutient les intégrateurs d'ingénierie locaux en offrant une expertise complète en matière de sélection de produits et une livraison fiable de composants pour répondre aux exigences strictes de protection des systèmes.
Spécifications Techniques
Série de produits : Gamme Furse ESP TN @ Ambiance Standard
Champ d'application : Télécom à deux fils, RNIS (ISDN), DSL, G.FAST @ Ligne à 2 fils
Conformité aux normes de test : IEC/BS EN 61643-21 @ Classe D+C+B
Type de montage : Rail DIN @ Chapeau haut de forme de 35 mm
Tension de fonctionnement maximale Uc : 250 VDC @ Charge continue maximale
Courant de décharge maximal In : 10 kA @ Forme d'onde 8 / 20 us
Tension de limitation Up : 30 V @ Taux de surtension de 1 kV/us
Résistance de boucle : 4,2 Ohm @ 20°C
Bande passante / Fréquence de coupure : 20 MHz @ Système 50 Ohm
Plage de température de fonctionnement : -40°C - +80°C
Matériau du boîtier : ABS ignifuge @ UL 94 V-0
Indice de protection : IP20 @ IEC 60529
Dimensions (Unité standard) : 7 mm de largeur @ Profil Slim Line
Fonction d'indication d'état : Indicateur visuel LED @ Variante SL TNL uniquement
Intégration du système et configuration du matériel
Une installation correcte des unités de protection contre les surtensions des télécommunications nécessite le strict respect des principes de mise à la terre à faible impédance pour éviter le couplage de bruit en mode commun et les boucles de terre. Le module de protection doit être monté sur un rail DIN métallique proprement relié, connecté directement à la barre de terre principale des télécommunications à l'aide de conducteurs de liaison courts et de gros calibre. Les câbles de terrain entrants provenant de dérivations externes doivent se terminer proprement au niveau des bornes d'entrée protégées, tandis que les câbles de raccordement des équipements internes se connectent au côté de sortie protégé sans croiser de chemins. Le maintien d'une séparation physique entre les lignes entrantes sales et le câblage sortant propre empêche la diaphonie électromagnétique et le couplage transitoire secondaire à l'intérieur de l'armoire de distribution.
Fiabilité et durabilité environnementale
Les environnements industriels et commerciaux soumettent l'infrastructure de communication à un stress thermique persistant, à des vibrations mécaniques et à des éléments corrosifs en suspension dans l'air. Le boîtier utilise des polymères thermoplastiques de haute qualité évalués selon les normes d'inflammabilité UL 94 V-0, garantissant l'intégrité structurelle sous des températures internes d'armoire élevées. Les composants internes subissent des cycles thermiques rigoureux et un criblage des contraintes électriques pour garantir une stabilité opérationnelle à long terme. L'inclusion d'indicateurs d'état LED visuels sur les variantes avancées permet au personnel de maintenance de surveiller en permanence la santé des composants internes sans nécessiter de bancs de test de diagnostic spécialisés.
Guide de sélection et options alternatives
La sélection du protecteur de surtension de télécommunication approprié nécessite une évaluation minutieuse de la tension de ligne, de la largeur de bande de fréquence, des limitations d'espace physique et des protocoles de signalisation. Les modèles ESP TN standard conviennent aux besoins d'applications générales, tandis que la série ultra-mince SL TN est optimisée pour les armoires de raccordement à haute densité où l'espace sur panneau est restreint. Les projets nécessitant une surveillance visuelle active bénéficient de la variante SL TNL. Beijing Zhongping Technology (北京众平科技股份有限公司) fournit un support d'ingénierie complet et une disponibilité des stocks locaux pour aider les acheteurs techniques à effectuer des références croisées précises et une sélection de modèles.
Foire Aux Questions (FAQ)
1. Quels sont les délais commerciaux et les exigences de commande minimale pour l'exécution des stocks ?
Les quantités de catalogue standard sont maintenues dans le stock régional pour soutenir le déploiement rapide des projets, les calendriers d'exécution exacts étant confirmés lors de la passation de commande.
2. Quelle couverture de garantie s'applique à ces unités de protection contre les surtensions de télécommunication ?
Les produits sont couverts par une garantie de service standard alignée sur le fabricant couvrant les défauts de matière et de production dans des conditions normales de fonctionnement.
3. Ces appareils peuvent-ils protéger les lignes de transmission DSL et G.FAST à haut débit sans réduction de vitesse ?
Oui, la conception du circuit interne maintient une capacité minimale et une adaptation d'impédance optimisée pour prendre en charge les fréquences à large bande sans dégrader les débits de données.
4. Comment fonctionne la LED d'état sur le modèle SL TNL ?
La LED intégrée fournit une vérification visuelle continue de l'intégrité des composants internes, s'allumant en vert pendant le fonctionnement normal et s'éteignant si le circuit de protection se sacrifie contre une surtension transitoire grave.
5. Est-il nécessaire d'interrompre les services de communication lors du remplacement d'un module enfichable ?
L'architecture enfichable sur les variantes prises en charge permet le remplacement sur le terrain de modules de protection arrivés à expiration sans débrancher le câblage de signal sous-jacent.
6. Ces protecteurs gèrent-ils à la fois les surtensions longitudinales et transversales ?
Oui, la topologie de circuit hybride offre une protection complète à la fois dans les modes ligne à ligne et ligne à terre.
7. Quel indice de protection de boîtier physique ces unités possèdent-elles ?
Les boîtiers modulaires ont un indice IP20, destiné à l'installation à l'intérieur de panneaux de commande secondaires, d'armoires de raccordement ou d'enceintes de distribution intérieures.
8. Ces protecteurs sont-ils conformes aux codes internationaux de protection contre la foudre ?
Oui, toutes les unités sont testées selon la norme IEC/BS EN 61643-21 et s'intègrent de manière transparentes dans des stratégies de protection structurelle plus larges conçues autour de la norme BS EN 62305.
