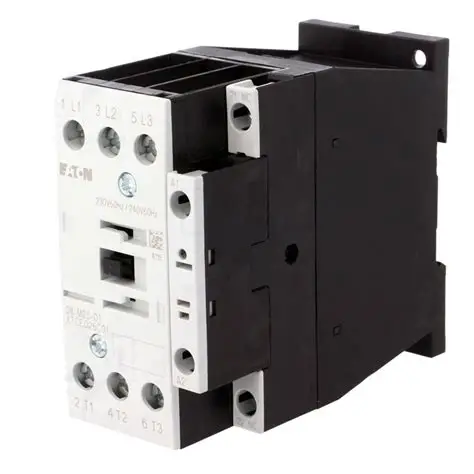

DILM25-01 Contacteur de commande de moteur à 3 pôles 230V50Hz, 240V60Hz

Le DILM25-01 Eaton est un composant essentiel des systèmes électriques industriels, conçu avec précision comme un contacteur polyvalent à 3 pôles pour la commutation et le contrôle fiables des moteurs électriques. En tant que contacteur de commande de moteur par excellence, il est conçu pour gérer les conditions exigeantes des opérations fréquentes de fabrication et de rupture, des courants d'entrée et du service lourd continu. Ce dispositif compact mais puissant sert d'interrupteur à distance, permettant le démarrage, l'arrêt et la protection sûrs des moteurs à courant alternatif triphasés, qui sont les chevaux de travail de l'automatisation moderne, des systèmes HVAC et des machines industrielles. Sa construction robuste, son adhésion aux normes internationales et ses capacités d'intégration flexibles en font un choix préféré pour les ingénieurs et les constructeurs de panneaux qui cherchent à améliorer la sécurité du système, à automatiser les séquences de commande et à assurer la longévité opérationnelle.

1. Aperçu du produit et principe fonctionnel

Eaton DILM25-01 est un membre de la renommée série de contacteurs DILM, conçu pour contrôler les charges AC triphases. Au cœur, un contacteur de commande de moteur est un interrupteur électriquement actionné. Le DILM25-01 fonctionne en utilisant un signal de commande à faible puissance, typiquement à partir d'un PLC, d'un relais programmable ou d'une simple station à bouton-poussoir, pour alimenter une bobine électromagnétique. Lorsque cette bobine est alimentée, elle crée un champ magnétique qui tire dans une armature mobile, fermant ainsi plusieurs ensembles de contacts de puissance. Dans le cas de ce contacteur 3 pôles, trois contacts de puissance principaux se ferment simultanément pour connecter les trois phases de l'alimentation AC au moteur. Les contacts auxiliaires, qui sont liés mécaniquement mais isolés électriquement, changent également d'état pour fournir une rétroaction pour le circuit de commande, signalant si le contacteur est activé ou non. La désénergie de la bobine provoque un ressort pour ramener les contacts à leur état normalement ouvert, interrompant en toute sécurité l'alimentation du moteur.

2.Spécifications techniques et données de performance

Le DILM25-01 se caractérise par un ensemble de titres électriques et mécaniques précis qui définissent son champ d'application. Il est conçu pour un courant nominal de fonctionnement de 25 Ampères à 400V AC, ce qui le rend adapté à la commande de moteurs avec une puissance nominale allant jusqu'à 11 kW à 400V. Le contacteur à 3 pôles est conçu pour une large gamme de tensions d'alimentation, avec le circuit d'alimentation principal capable de gérer jusqu'à 690V AC. La bobine de commande est disponible dans une variété de tensions courantes et courantes courantes standard, telles que 24V, 110V, 230V et 400V, offrant une flexibilité pour l'intégration dans divers systèmes de tension de commande. Sa durabilité électrique est évaluée pour des millions d'opérations mécaniques, avec un grand nombre de cycles de fabrication et de rupture sous pleine charge, démontrant sa fiabilité pour les applications de commutation fréquentes. Le dispositif dispose également d'une capacité de rupture élevée, lui permettant d'interrompre en toute sécurité les courants de surcharge, et est conçu pour une consommation d'énergie minimale dans l'état énergétique, contribuant à l'efficacité énergétique globale du système.

Caractéristiques 3.Design et détails de construction

Boîtier robuste et conception de sécurité

Le Eaton DILM25-01 est logé dans un boîtier en plastique auto-éteint qui offre un haut degré de protection contre le contact accidentel avec des pièces vivantes, répondant généralement aux normes IP20 de sécurité des doigts. Ceci est une caractéristique de sécurité critique pour tout contacteur de commande de moteur installé dans des panneaux de commande industriels. Les bornes sont conçues pour des connexions sûres et fiables, souvent accueillant à la fois des terminaisons de fil à pince de cage et de type vis pour répondre à différentes préférences et normes d'installation. La construction globale est robuste, capable de résister aux contraintes mécaniques des environnements industriels, y compris les vibrations.

Système de contact et circuit magnétique

Le cœur de ce contacteur à 3 pôles est son oxyde d'argent-cadmium (AgCdO) ou ses contacts équivalents en alliage à base d'argent. Ces matériaux offrent une excellente résistance au soudage et à l'érosion, assurant une longue durée de vie électrique. Le système magnétique, comprenant la bobine, le noyau et l'armature, est optimisé pour un fonctionnement à faible bruit et une faible consommation d'énergie. De nombreuses versions disposent d'un circuit de suppression transitoire intégré, qui protège l'électronique de commande des pics de tension générés par l'effondrement du champ magnétique lorsque la bobine est désénergisée. En outre, le contacteur est conçu pour un montage facile sur des rails DIN standard (TS35), et certains modèles offrent des verrouillages mécaniques optionnels pour empêcher l'alimentation simultanée de deux contacteurs dans des schémas inversés ou redondants.

4.Principaux domaines d'application et solutions industrielles

Le rôle principal de l'Eaton DILM25-01 est de contacteur de commande de moteur pour moteurs asynchrones triphases. Il est omniprésent utilisé dans les combinaisons de démarrage de moteur, souvent associé à des relais de surcharge thermique ou à des disjoncteurs pour former une solution complète de démarrage de moteur qui fournit une protection contre la commutation, l'isolation et la surcharge. Ces assemblages sont fondamentaux dans des industries telles que la fabrication, où ils contrôlent les bandes convoyeuses, les pompes, les ventilateurs et les machines-outils.

Au-delà du démarrage direct du moteur, ce contacteur à 3 pôles est largement utilisé dans les systèmes d'automatisation pour contrôler d'autres charges triphases comme les éléments de chauffage, les banques de transformateurs et les condensateurs de puissance pour la compensation. Sa fiabilité en fait un composant clé dans les systèmes de gestion des bâtiments pour l'exploitation des unités de traitement de l'air, des pompes à eau et des tours de refroidissement. La polyvalence du dispositif s'étend également à des applications spécialisées telles que le contrôle du compresseur, les systèmes de grue et de levage, et comme élément de contrôle de puissance dans des circuits de commande complexes gérés par des PLC.

5.Avantages opérationnels et avantages économiques

Sécurité et fiabilité améliorées du système

Le DILM25-01 améliore considérablement la sécurité opérationnelle en permettant aux circuits de commande à basse tension de commuter à distance les circuits de moteur à haute puissance. Cela élimine la nécessité pour les opérateurs d'interagir manuellement avec l'équipement haute tension. Sa conception robuste assure une performance constante sur des millions de cycles, minimisant le risque de défaillance inattendue et les temps d'arrêt de production associés. Le marquage clair des bornes et le code couleur normalisé des contacts auxiliaires réduisent les erreurs de câblage lors de l'installation et de l'entretien.

Économie et maintenance simplifiée

En tant que composant mondialement reconnu et largement disponible, l'Eaton DILM25-01 offre un coût total de propriété convaincant. Sa longue durée de vie réduit la fréquence de remplacement et les coûts d'inventaire. La conception modulaire et le montage DIN-rail simplifient l'installation et la mise en page du panneau, économisant du temps et du travail précieux pendant la phase de construction. Si l'entretien est nécessaire, le contacteur peut être facilement remplacé sans perturber l'ensemble du circuit de commande, grâce à son facteur de forme normalisé et à son système de connexion, réduisant ainsi les temps d'arrêt de la machine et les frais d'entretien.

6.Normes d'intégration et de conformité

Eaton DILM25-01 est conçu pour la conformité mondiale, portant des certifications des principaux organismes internationaux de normalisation tels que UL, CSA, CE et CCC. Il est conforme aux normes IEC et EN pertinentes, y compris IEC 60947-4-1, qui régit les contacteurs basse tension et les démarreurs de moteurs. Cela garantit que ses performances, sa sécurité et sa fiabilité sont vérifiées et cohérentes sur différents marchés. La conception du contacteur facilite également l'intégration sans faille avec d'autres composants du portefeuille Eaton, tels que les relais de surcharge et les disjoncteurs, permettant la création de systèmes de commande et de protection de moteurs cohérents et entièrement coordonnés.

Questions fréquemment posées (FAQ)

Quelle est la différence entre un contacteur et un relais?

Alors que les deux sont des interrupteurs à commande électromagnétique, un contacteur de commande de moteur comme le DILM25-01 est spécialement conçu pour gérer des charges à courant élevé, généralement de 9A à plus de 1000A, et est utilisé pour contrôler des circuits de puissance tels que des moteurs et des chauffages. Un relais à usage général est conçu pour des courants inférieurs, généralement jusqu'à 10-16A, et est principalement utilisé dans les circuits de commande et de signal. Les contacteurs comme le DILM25-01 ont une construction robuste avec des chutes d'arc pour éteindre les arcs puissants générés lors de l'interruption des courants moteurs, une caractéristique qui ne se trouve pas généralement dans les relais standard.

Le DILM25-01 peut-il être utilisé pour la commande de moteurs AC et DC ?

Le DILM25-01 Eaton est principalement conçu comme un contacteur 3 pôles pour commuter l'alimentation AC triphase et est optimisé à cet effet. Bien que sa bobine puisse être spécifiée pour la tension de commande AC ou DC, ses contacts de puissance principaux sont évalués pour les charges AC. L'utilisation d'un contacteur AC standard pour une charge de moteur DC n'est généralement pas recommandée. Les moteurs à courant continu présentent un défi différent pour l'interruption d'arc en raison de l'absence d'un croisement zéro de courant naturel, ce qui peut conduire à une érosion rapide du contact et à une défaillance. Pour la commande du moteur DC, un contacteur spécifiquement qualifié pour le fonctionnement DC doit être sélectionné.

Comment sélectionner la bonne tension de bobine pour mon application?

La tension de la bobine est un paramètre de sélection critique et doit correspondre à la tension du circuit de commande disponible dans votre système. Le DILM25-01 est disponible avec des bobines pour une large gamme de tensions standard, y compris 24V AC / DC, 110V AC, 230V AC et 400V AC. Vous devez d'abord identifier la tension de votre source d'alimentation de contrôle, qui est souvent un transformateur ou une alimentation à basse tension séparée pour la sécurité. Le choix de la bonne tension de bobine assure une prise en charge et un maintien fiables du contacteur sans surchauffage ou défaillance.

Quel est le but des contacts auxiliaires sur ce contacteur?

Les contacts auxiliaires d'un contacteur de commande de moteur comme le DILM25-01 sont liés mécaniquement au mouvement de contact principal, mais sont des contacts nominaux séparés à faible courant. Leur fonction principale est de fournir un signal au circuit de commande concernant l'état du contacteur. Par exemple, un contact auxiliaire normalement ouvert (NO) peut être utilisé dans un circuit d'étanchéité pour maintenir le circuit de bobine après que le bouton de démarrage soit libéré, tandis qu'un contact normalement fermé (NC) peut être utilisé pour s'entreverrouiller avec un autre contacteur ou pour fournir un signal d'arrêt à un système de surveillance.

Quelle maintenance est nécessaire pour un contacteur comme le DILM25-01 ?

Les contacteurs Eaton sont conçus pour une maintenance minimale. Les tâches principales consistent à inspecter périodiquement les signes de dommages physiques ou de surchauffage (décoloration) et à vérifier les connexions de terminaux lâches. Il est également conseillé de vérifier périodiquement le fonctionnement du contacteur pour s'assurer qu'il ramasse et tombe clairement. Les contacts eux-mêmes ne sont pas conçus pour le nettoyage ou le dépôt par l'utilisateur; si l'érosion ou la soudure de contact significative est soupçonnée, le bloc de contacteur devrait être remplacé pour assurer la sécurité et la fiabilité. Garder l'appareil propre et exempt de poussière et d'humidité excessives contribue également à sa longévité.
