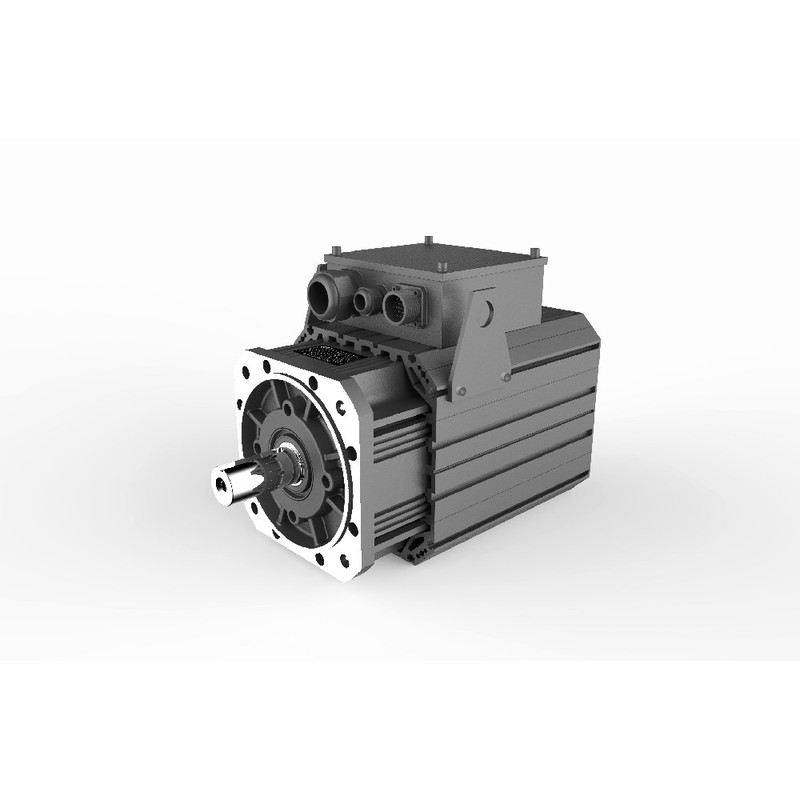

Les centres d'usinage CNC multi-axes modernes exigent des entraînements de broche robustes capables de fournir un couple stable sur de larges plages de vitesse sans induire de résonance mécanique. Le servomoteur de broche de la série GSZ conçu par Geshi répond à ces exigences dynamiques grâce à une conception électromagnétique de précision et à l'intégration d'un encodeur en boucle fermée.
Les applications de coupe intensive souffrent souvent d'un couple de cogging à basse vitesse, d'une dérive thermique et de bruits mécaniques lors d'opérations d'enlèvement de matière agressives. La série GSZ répond à ces défis en combinant une topologie de rotor optimisée avec des dispositifs de rétroaction à haute résolution pour maintenir un contrôle précis de la vitesse angulaire. Cette architecture garantit de faibles niveaux de vibration lors d'opérations continues sur diverses plateformes de fraisage et de tournage industrielles.
Spécifications techniques
Puissance nominale : 5,5-30 kW à 380 VAC
Vitesse nominale : 750/1000/1500 tr/min à 380 VAC
Désignation du modèle phare : GSZ18-035-15-4-F à 380 VAC
Puissance nominale du modèle phare : 15 kW à 1500 tr/min
Tension nominale : 380 VAC à 50/60 Hz
Indice de protection du boîtier : IP54/IP55 dans des conditions de fonctionnement standard
Classe d'isolation : Classe F/H à charge thermique nominale
Cycle de service : Service continu S1 à puissance nominale
Interface de rétroaction : Encodeur haute résolution en boucle fermée à température ambiante
Matériau du boîtier : Alliage d'aluminium avec ventilateur axial indépendant en refroidissement par air forcé
Intégration du système et configuration matérielle
L'intégration de moteurs de broche de haute puissance dans des architectures de machines-outils avancées nécessite une attention rigoureuse au blindage électrique et à l'intégrité du signal. Les lignes de rétroaction du résolveur ou de l'encodeur haute résolution doivent utiliser des câbles à paires torsadées à double blindage pour éviter les interférences électromagnétiques générées par les onduleurs à modulation de largeur d'impulsion adjacents. Les drains de blindage des signaux doivent être raccordés solidement à la coque arrière du boîtier du moteur et à la plaque de mise à la terre du châssis de l'entraînement afin d'éliminer les boucles de masse. Le câblage de puissance doit respecter des distances de séparation strictes par rapport au câblage de commande dans les chemins de câbles de la machine pour minimiser le couplage capacitif et la distorsion harmonique.
Une connexion correcte de la séquence de phases entre les bornes de sortie de l'onduleur et les conducteurs de puissance du moteur est obligatoire pour obtenir un sens de rotation correct et une exécution stable du contrôle orienté vers le champ. Le ventilateur de refroidissement axial indépendant nécessite une alimentation auxiliaire dédiée monophasée ou triphasée selon la taille de châssis spécifique, garantissant que le flux d'air forcé est actif avant l'application d'une charge lourde. Les ingénieurs de mise en service doivent effectuer un réglage automatique complet des paramètres via l'interface du servomoteur pour aligner la résistance du rotor, l'inductance du stator et les constantes de force contre-électromotrice avant de libérer l'axe pour les cycles de production.
Fiabilité et durabilité environnementale
Les environnements d'usinage continus exposent les composants d'entraînement aux fluides de coupe, aux particules métalliques et à des températures ambiantes élevées qui menacent la durée de vie opérationnelle. La série GSZ présente une configuration de boîtier en aluminium conçue avec des ailettes de dissipation thermique externes, couplée à une unité de ventilateur axial indépendant qui maintient un équilibre thermique optimal sous des cycles de service continus S1. Cet agencement de ventilation forcée empêche les points chauds localisés sur les surplombs d'enroulement du stator, protégeant le système d'isolation de classe F ou de classe H contre une dégradation thermique prématurée.
Les indices de protection IP54 ou IP55 offrent une protection robuste contre les infiltrations de brouillard de liquide de refroidissement en suspension dans l'air et de fine poussière de fonte courantes dans les cellules de fabrication lourde. Les joints à labyrinthe sur l'arbre empêchent la migration des fluides le long de l'arbre rotatif vers les ensembles de roulements internes, réduisant ainsi le risque de défaillance mécanique prématurée. Ces caractéristiques structurelles se combinent pour prolonger les intervalles de maintenance de routine et réduire les temps d'arrêt imprévus sur les plannings de production industrielle exigeants.
Guide de sélection et options alternatives
La sélection de l'entraînement de broche approprié nécessite une évaluation minutieuse des profils de couple de coupe, des taux d'accélération maximums et des exigences de cycle de service de l'architecture spécifique de la machine-outil. Bien que le modèle phare GSZ18-035-15-4-F délivre 15 kW à 1500 tr/min pour les centres de fraisage généraux, les ingénieurs peuvent choisir parmi l'enveloppe de puissance plus large de 5,5 kW à 30 kW et les bandes de vitesse de 750 tr/min à 1500 tr/min pour s'adapter aux conceptions spécifiques de cartouches de broche. Beijing Zhongping Technology fournit un support technique complet et une disponibilité de stock local pour aider les équipes techniques à réaliser une sélection de référence croisée précise et un remplacement de modèle transparent.
Foire aux questions (FAQ)
1. Quels sont le délai de livraison typique et la disponibilité d'expédition pour le moteur de broche GSZ18-035-15-4-F à partir du stock de distribution régional ?
Le stock de distribution régional via Beijing Zhongping Technology garantit la disponibilité du modèle standard pour une expédition immédiate, tandis que les configurations personnalisées nécessitent les plannings de traitement standard de l'usine.
2. Quelle couverture de garantie standard s'applique à ces servomoteurs industriels lors de l'achat ?
Toutes les unités bénéficient d'une garantie opérationnelle standard de 12 mois couvrant les défauts de fabrication et la non-conformité des matériaux à compter de la date d'expédition.
3. Comment la configuration de l'encodeur en boucle fermée améliore-t-elle les performances d'usinage à basse vitesse ?
L'encodeur haute résolution fournit une rétroaction précise de la position du rotor au contrôleur d'entraînement, permettant des algorithmes de correction en temps réel qui suppriment l'ondulation de vitesse à basse vitesse et améliorent la qualité de l'état de surface.
4. La série GSZ peut-elle fonctionner sous des cycles de service continus S1 sans surcharge thermique ?
Oui, la combinaison d'une isolation de classe F/H, d'un boîtier en aluminium avec des ailettes de dissipation thermique optimisées et d'un ventilateur axial indépendant prend en charge un fonctionnement continu S1 dans les limites thermiques nominales.
5. Quelles sont les exigences de refroidissement nécessaires pour l'unité de ventilateur axial indépendant ?
Le ventilateur axial intégré nécessite une alimentation électrique auxiliaire stable correspondant aux spécifications du moteur pour assurer un flux d'air forcé continu à travers les nervures du boîtier externe pendant le fonctionnement.
6. Des puissances nominales alternatives sont-elles disponibles au sein de la même série de châssis mécaniques ?
La gamme de produits s'étend de 5,5 kW à 30 kW avec des vitesses nominales de 750 tr/min, 1000 tr/min et 1500 tr/min à 380 VAC pour s'adapter à divers profils de charge mécanique.
7. Quel niveau de protection contre l'infiltration de liquide de refroidissement et de poussière ces moteurs offrent-ils ?
Les unités sont classées aux niveaux de protection IP54 ou IP55, protégeant les composants électriques internes contre l'huile pulvérisée, l'humidité et l'infiltration de fines particules métalliques.
8. Comment les câbles de rétroaction de l'encodeur doivent-ils être acheminés pour éviter les interférences de bruit électrique ?
Les lignes de rétroaction doivent utiliser des câbles à paires torsadées à double blindage acheminés séparément des conducteurs de puissance du moteur à haute tension, les blindages étant correctement mis à la terre aux deux extrémités conformément aux pratiques CEM standard.
