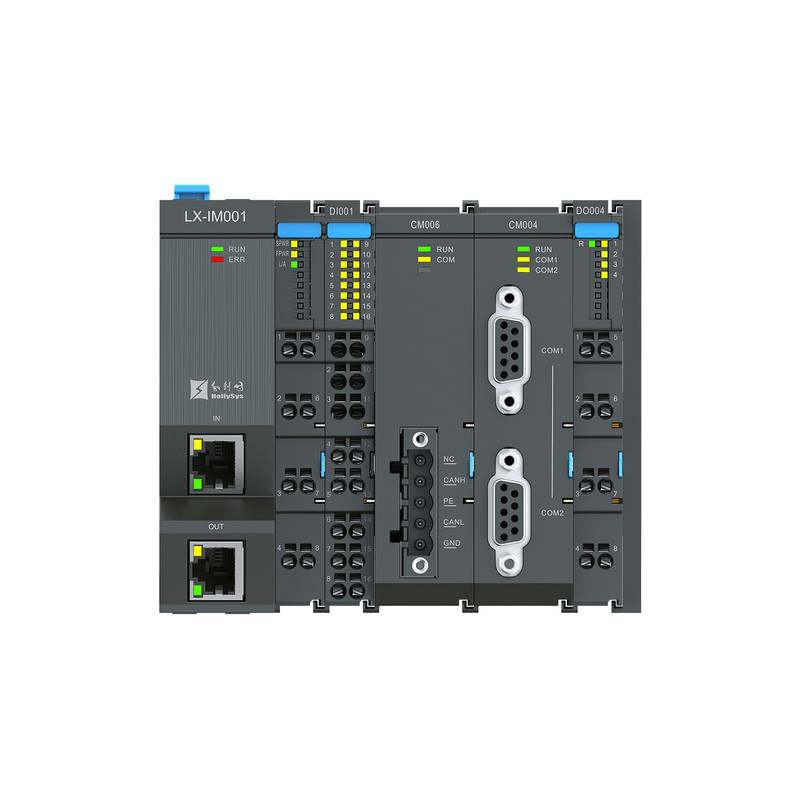

Module d'E/S EtherCAT LX HollySys Équipement d'automatisation industrielle

Conçu pour les réseaux d'automatisation industrielle à grande vitesse, le module d'E/S de la série LX garantit une acquisition de signaux fiable et un contrôle précis dans toutes les architectures distribuées. Distribué par Beijing Zhongping Technology, ce système modulaire optimiser l'espace des armoires de commande tout en offrant des temps de réponse de l'ordre de la microseconde.

Les systèmes d'automatisation industrielle modernes exigent des temps de cycle ultra-rapides, une immunité robuste au bruit et une gestion des signaux à haute densité pour éliminer les goulots d'étranglement du traitement sur les lignes de production à grande vitesse. Le module d'E/S de la série LX fonctionne de manière native sur les réseaux de bus de terrain à grande vitesse tels que EtherCAT et PROFINET, réduisant la latence de communication entre le contrôleur central et les actionneurs de terrain. Son profil ultra-mince, doté d'une largeur de module minimale de 12 mm, permet aux ingénieurs mécaniciens de maximiser l'utilisation de l'espace de l'armoire de commande sans sacrifier la densité des canaux d'E/S. L'architecture modulaire utilise des bornes de connexion à ressort et une conception mécanique prête à l'emploi (plug-and-play) sans outil, ce qui simplifie à la fois le câblage initial et la maintenance sur site. De plus, les diagnostics intégrés au niveau des canaux fournissent une surveillance de l'état en temps réel, réduisant considérablement le temps moyen de réparation lors d'arrêts de ligne imprévus.

Spécifications Techniques

Protocole de Bus : EtherCAT à 100 Mbps

Tension d'Alimentation : 24 VDC ± 20% pour l'alimentation du système et du terrain

Largeur Minimale du Module : 12 mm en configuration de borne standard

Canaux d'Entrée Numérique : 16 canaux à 24 VDC NPN/PNP

Canaux de Sortie Numérique : 16 canaux à 24 VDC Sortie Transistor

Courant de Charge Max : 0,5 A par canal

Résolution de l'Entrée Analogique : 16 bits en mode Tension/Courant

Temps de Conversion : 60 μs pour une entrée de tension haute vitesse à canal unique

Température de Fonctionnement : 0°C - 55°C en installation d'armoire standard

Température de Stockage : -25°C - 70°C sans condensation

Protection contre la Pénétration : IP20 pour un montage en armoire de commande

Modèle de Coupleur de Bus : LX-IM001 avec interface réseau EtherCAT

Modèle de Coupleur d'Extrémité : LX-IM002 pour la terminaison de bus

Coupleur avec Sélecteur d'Adresse : LX-IM003 pour le réglage d'alias de station

Entrée NPN 16 Canaux : LX-DI001 à filtrage configurable 24 VDC

Entrée PNP 16 Canaux : LX-DI002 à filtrage configurable 24 VDC

Entrée 5VDC 8 Canaux : LX-DI005 avec entrée logique PNP

Sortie Numérique 16 Canaux : LX-DO003 à 0,5 A par canal

Sortie Relais 4 Canaux : LX-DO004 à 1 A à 230 VAC / 3 A à 30 VDC

Sortie 5VDC 8 Canaux : LX-DO005 à 8 mA par canal

Sortie Transistor 4 Canaux : LX-DO006 à 2 A par canal

Entrée Analogique de Tension 4 Canaux : LX-AI001 de -10 V à 10 V / 0 V à 10 V

Entrée Analogique de Tension 8 Canaux : LX-AI002 de -10 V à 10 V / 0 V à 10 V

Entrée Analogique de Courant 4 Canaux : LX-AI003 de 0 mA à 20 mA / 4 mA à 20 mA

Entrée de Tension Haute Vitesse 8 Canaux : LX-AI102 avec un temps de conversion ≤ 60 μs

Entrée de Tension à Simple Extrémité 8 Canaux : LX-AI103 avec un temps de tous les canaux ≤ 500 μs

Sortie Analogique de Tension 8 Canaux : LX-AO002 de -10 V à 10 V

Sortie Tension/Courant 4 Canaux : LX-AO003 configurable multi-plage

Sortie de Tension Haute Précision 8 Canaux : LX-AO102 avec une résolution de 16 bits

Terminal RS-232 2 Canaux : LX-CM001 avec protocole Modbus RTU / ASCII

RS-232 DB9 2 Canaux : LX-CM002 avec protocole Modbus RTU / ASCII

Terminal RS-485 2 Canaux : LX-CM003 avec support Maître / Esclave

RS-485 DB9 2 Canaux : LX-CM004 avec support Maître / Esclave

Module Esclave DeviceNet : LX-CM005 avec interface de communication

Module Maître DeviceNet : LX-CM006 avec interface de communication

Module Maître CANopen : LX-CM007 avec protocole CiA 301

Module Maître Profibus DP : LX-CM009 avec protocole DP-V1

Module Coprocesseur CPU : LX-CM010 avec système d'exploitation C/C++ embarqué

Maître DeviceNet Amélioré : LX-CM106 avec diagnostic de l'alimentation du réseau

Module Esclave EtherCAT : LX-CM020 pour l'échange de données en temps réel

Module Maître PROFINET RT : LX-CM022 avec protocole de classe A

Module Passerelle : LX-CM026 d'EtherCAT vers PROFINET

Entrée Codeur 2 Canaux : LX-ECI001 avec compteur haute vitesse différentiel

Entrée Codeur 24V 2 Canaux : LX-ECI002 avec interface de signal à simple extrémité

Codeur SSI 2 Canaux : LX-SSI001 de 8 bits à 32 bits Gray/Binaire

Sortie Impulsionnelle 2 Canaux : LX-PO001 pour le contrôle de mouvement à grande vitesse

Entrée RTD 4 Canaux : LX-RTD001 avec plage de résistance PT100 / Ni100

Entrée Thermocouple 4 Canaux : LX-TC001 avec une résolution de 0,02°C

Thermocouple Haute Précision 4 Canaux : LX-TC601 avec une précision de 0,05% de la pleine échelle

HUB EtherCAT 6 Canaux : LX-HUB106 avec 1 port d'entrée et 5 ports de sortie

HUB EtherCAT 6 Canaux : LX-HUB107 avec prise en charge de la connexion à chaud

Module Relais de Puissance : LX-PM003 pour l'alimentation du système et du terrain

Distribution GND 16 Canaux : LX-AUX001 pour l'allocation de potentiel

Distribution 24V 16 Canaux : LX-AUX002 pour l'allocation de potentiel

GND Amélioré 16 Canaux : LX-AUX101 pour l'allocation de courant élevé

24V Amélioré 16 Canaux : LX-AUX102 pour l'allocation de courant élevé

Plaque de Capot d'Extrémité : LX-AUX004 pour la protection mécanique

Intégration du Système et Configuration du Matériel

Le déploiement du module d'E/S de la série LX nécessite un alignement mécanique correct sur des rails DIN standard de 35 mm. Le système commence par un module coupleur EtherCAT tel que le LX-IM001 ou le LX-IM003 positionné à l'extrémité gauche du rack pour recevoir les paquets réseau du contrôleur de niveau supérieur. Les tranches d'E/S suivantes se verrouillent ensemble via un bus de fond de panier haute vitesse interne qui distribue simultanément les données de communication et les alimentations électriques.

Des câbles à paires torsadées blindées doivent être utilisés pour toutes les connexions de bus de terrain afin d'atténuer les interférences électromagnétiques dans les environnements industriels lourds. Les concepteurs de panneaux doivent s'assurer que les modules de distribution de potentiel de terre tels que le LX-AUX001 ou le LX-AUX101 sont intégrés dans la disposition du rack pour maintenir une terre de référence solide et éliminer les boucles de masse à travers les réseaux de capteurs distribués.

Fiabilité et Durabilité Environnementale

Le module d'E/S de la série LX est conçu pour résister à des conditions d'exploitation industrielles difficiles, doté d'un indice de protection de boîtier IP20 adapté à une installation à l'intérieur d'armoires de commande électriques scellées. La gestion thermique repose sur le refroidissement par convection naturelle, nécessitant un dégagement vertical adéquat d'au moins 50 mm au-dessus et en dessous de l'ensemble du rack pour maintenir des températures de fonctionnement optimales entre 0°C et 55°C.

Pour garantir une stabilité opérationnelle à long terme, les circuits internes intègrent des barrières d'isolation optique évaluées jusqu'à 500 VDC entre les canaux de terrain et la logique du système. Cette isolation galvanique protège les unités centrales de traitement contre les pics de tension induits par des charges inductives lourdes, la commutation de relais ou des variateurs de vitesse fonctionnant sur le même atelier de fabrication.

Guide de Sélection et Options Alternatives

Le choix de la configuration correcte dépend fortement de la topologie de bus spécifique, de la densité des canaux et du type de signal requis par le constructeur de la machine. Pour les applications nécessitant une intégration transparente de réseaux multi-fournisseurs, les ingénieurs peuvent utiliser des modules de passerelle tels que le LX-CM026 pour relier les réseaux EtherCAT aux contrôleurs maîtres PROFINET.

Lors de l'évaluation des pièces de rechange ou de l'extension d'architectures existantes, Beijing Zhongping Technology fournit un support technique complet, des services de sélection de référence croisée et un accès direct au stock d'origine de l'usine pour minimiser les temps d'arrêt lors des mises à niveau du système.

Foire Aux Questions (FAQ)

1. Quel est le nombre maximal de modules d'E/S pouvant être connectés à un seul rack de coupleur ?

Un seul rack de coupleur prend généralement en charge jusqu'à 32 modules d'extension, en fonction de la consommation de courant totale et des limites de consommation d'énergie de la configuration spécifique du système.

2. La série LX prend-elle en charge le remplacement à chaud des modules pendant le fonctionnement actif ?

Oui, des modèles spécifiques tels que le LX-HUB107 prennent en charge les fonctionnalités de connexion à chaud, permettant aux ingénieurs de maintenance de remplacer les tranches défectueuses sans arrêter l'ensemble du réseau de bus.

3. Comment les adresses de bus sont-elles configurées pour les modules coupleurs EtherCAT ?

Des modèles comme le LX-IM003 disposent de commutateurs rotatifs matériels intégrés qui permettent aux ingénieurs de définir manuellement les alias de station avant l'initialisation du réseau.

4. Quels environnements de programmation sont pris en charge par le module coprocesseur CPU ?

Le coprocesseur CPU LX-CM010 exécute un système d'exploitation embarqué indépendant et prend en charge de manière native les langages de programmation standard C et C++ pour l'exécution d'algorithmes personnalisés.

5. Les bornes à ressort sont-elles amovibles pour plus de commodité lors du câblage ?

Tous les modules standard de 12 mm et 24 mm sont dotés de blocs de jonction modulaires (plug-and-play) qui peuvent être câblés indépendamment avant d'être encliquetés sur le boîtier du module.

6. Quelle est la vitesse de conversion pour les modules d'entrée analogique haute performance ?

Les modules haute performance LX-AI102 et LX-AI103 atteignent un temps de conversion par canal unique inférieur à 60 microsecondes sans filtrage numérique.

7. Comment le système gère-t-il la distribution d'énergie pour les capteurs de terrain ?

Les modules de relais de puissance tels que le LX-PM003 et les modules de distribution de potentiel tels que le LX-AUX002 injectent du 24 VDC directement dans le rack du côté droit pour alimenter les actionneurs et capteurs externes.

8. Quelles sont les conditions de garantie et de délai applicables aux commandes passées par les canaux autorisés ?

Beijing Zhongping Technology fournit des unités d'origine d'usine bénéficiant des garanties standard du fabricant et maintient un vaste inventaire local pour assurer une expédition rapide.
