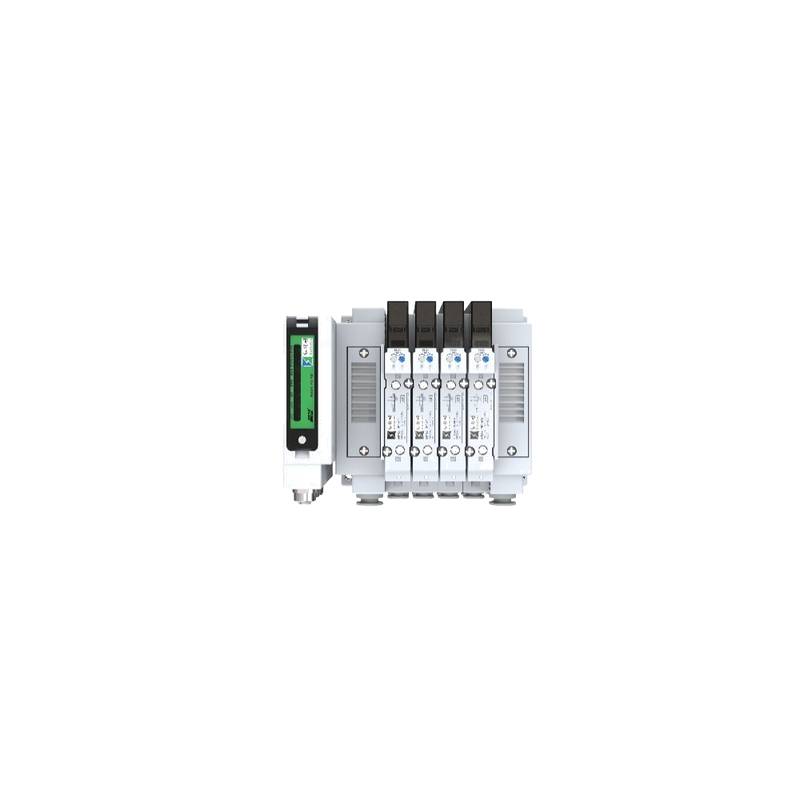

L'îlot de valves pneumatiques HollySys HSSV avec modules d'E/S distantes Profinet offre un contrôle pneumatique modulaire pour les machines automatisées. Ce système minimise la complexité du câblage tout en garantissant des communications de terrain stables.
L'automatisation industrielle moderne exige une intégration élevée et un échange de données fiable à travers des machines complexes. Les configurations de câblage pneumatique discret traditionnel entraînent souvent des coûts de maintenance élevés et des retards de dépannage dans les réseaux pneumatiques multi-axes. La série HSSV répond à ces goulots d'étranglement en combinant la communication par bus décentralisée et l'intégration de valves à haute densité. Les ingénieurs peuvent déployer cette architecture pour rationaliser la conception des armoires et réduire l'encombrement lors de l'installation. Le système traite rapidement les signaux de commande via les coupleurs de bus de terrain, minimisant ainsi la latence entre la commande et l'actionnement sur les nœuds pneumatiques distribués.
Spécifications techniques
Distance de communication : 100 m @ Profinet
Alimentation de l'adaptateur : 24 VDC @ 2,2 A
Alimentation de l'électrovanne : 24 VDC @ 2 A
Variation de tension admissible : ± 10% @ Tension nominale
Indice de protection : IP67 @ Fonctionnement standard
État de sortie en cas d'erreur de communication : HOLD/OFF/SUB @ Perte de signal
Nombre max. d'octets d'entrée/sortie : 5/4 @ Protocole Profinet
Points de sortie intégrés de l'adaptateur : 32 @ Forme NPN
Protection de l'alimentation : Court-circuit et inversion de polarité @ 24 VDC
Milieu de travail : Air comprimé filtré à 5 μm @ Environnement propre
Type de raccordement pneumatique : Montage sur embase à 5 ports @ Assemblage de manifold
Type de raccordement électrique : Connecteur mâle à 4 broches @ Connexion rapide
Type de pilotage : Pilote interne @ Pression du système
Valeur Cv P vers A/B : 0,42 @ Calcul du débit
Valeur Cv A vers R/B vers S : 0,48 @ Calcul de l'échappement
Tension nominale de la bobine : 24 VDC @ Fonctionnement nominal
Tension de fonctionnement admissible : ± 10% @ 24 VDC
Consommation électrique : 0,6 W @ Bobine unique
Plage de pression de service : 0,15 - 0,7 MPa @ Alimentation en air comprimé
Commande manuelle : Type à vis de verrouillage par pression et rotation @ Maintenance
Fréquence de fonctionnement maximale : 5 HZ @ Cycle continu
Lubrification : Non requise @ Fonctionnement sans huile
Méthode de montage : Raccordement par vis M3 @ Corps principal du manifold
Température de fonctionnement : -10 - +60 °C @ Environnement industriel
Intégration du système et configuration matérielle
Le déploiement du système HSSV implique la connexion de l'alimentation pneumatique principale et des lignes de bus aux adaptateurs de terminaux. Le module s'appuie sur des connecteurs mâles standard à 4 broches pour les connexions électriques et utilise une configuration rationalisée à 1 ligne d'alimentation et 2 lignes de communication. Cette disposition réduit l'encombrement physique à l'intérieur de l'armoire de commande. Des câbles à paires torsadées blindées doivent être utilisés pour la communication Profinet afin de maintenir intégrité du signal dans les environnements à fortes perturbations électromagnétiques (EMI). Une mise à la terre correcte du rail DIN et du boîtier élimine les boucles de terre et protège les circuits logiques internes contre les pics de tension transitoires.
Fiabilité et durabilité environnementale
Le matériel bénéficie d'un indice de protection IP67, protégeant les composants internes contre la pénétration de poussière et l'immersion temporaire dans l'eau. Les silencieux intégrés et les connecteurs de tubulure à enclenchement simplifient l'assemblage pneumatique tout en empêchant les fuites lors des opérations à haute fréquence. Des diagnostics internes avancés surveillent les courts-circuits de bobine, les circuits ouverts, ainsi que les conditions de sous-tension et de surtension. Les bobines de solénoïde à faible consommation ne consomment que 0,6 W, réduisant l'accumulation thermique dans les espaces clos. Ces mesures d'ingénierie prolongent la durée de vie opérationnelle des valves jusqu'à 80 000 000 de cycles dans des conditions nominales.
Guide de sélection et options alternatives
La sélection de la configuration correcte de l'îlot de valves nécessite d'évaluer le débit requis, le nombre de points d'E/S et le protocole de communication. Beijing Zhongping Technology (北京众平科技股份有限公司) maintient un stock local de la série HSSV et offre un support technique pour la sélection par équivalence et la configuration du système. Les ingénieurs peuvent faire évoluer le manifold en ajoutant ou en retirant des valves individuelles via une conception à insertion par le bas sans modifier le câblage externe. Pour les applications nécessitant différentes topologies de réseau, des modules alternatifs tels que la variante EtherCAT peuvent être intégrés de manière transparente dans l'infrastructure pneumatique existante.
Foire aux questions (FAQ)
1. Quel est le délai de livraison habituel pour les commandes provenant de Beijing Zhongping Technology (北京众平科技股份有限公司) ?
Les configurations standard sont disponibles dans l'inventaire local pour une expédition immédiate, tandis que les assemblages de manifolds personnalisés sont généralement expédiés dans un délai de 3 à 5 jours ouvrables.
2. Quelle garantie s'applique à ces modules d'îlots de valves ?
Le produit bénéficie d'une garantie constructeur complète de 12 mois couvrant les défauts de matériaux et les anomalies de fabrication en usine.
3. Les valves individuelles peuvent-elles être remplacées sans démonter l'ensemble du manifold ?
Oui. La conception de la valve à insertion par le bas permet aux techniciens d'ajouter, de retirer ou de remplacer des électrovannes individuelles sans altérer le câblage principal ou les lignes pneumatiques principales.
4. Quelles fonctions de diagnostic sont intégrées dans le module ?
Le système prend en charge huit fonctions de diagnostic, y compris la détection de court-circuit de bobine, la surveillance de rupture de fil, les alertes d'erreur de communication et les statistiques de durée de vie en cycles.
5. En quoi la faible consommation d'énergie profite-t-elle à la conception du système ?
Chaque bobine fonctionne à 0,6 W, ce qui réduit la production thermique et permet aux alimentations de fonctionner à des capacités inférieures sans risquer des problèmes de chute de tension sur de longs câblages.
6. Quel est le niveau de filtration requis pour l'alimentation en air comprimé ?
Le système nécessite de l'air comprimé filtré à 5 μm pour éviter la contamination par des particules et assurer un mouvement fluide du tiroir à l'intérieur des valves pneumatiques.
7. Une lubrification externe est-elle nécessaire pour les valves pneumatiques ?
Non. Les composants internes sont pré-lubrifiés et conçus pour fonctionner sans maintenance avec de l'air comprimé sec ou non lubrifié.
8. Quels protocoles de communication sont pris en charge par la série HSSV ?
La série d'adaptateurs prend en charge plusieurs protocoles industriels, notamment PROFINET et EtherCAT, répondant à divers environnements de réseaux d'automatisation.
9. Comment le manifold est-il protégé contre les erreurs de câblage électrique ?
Le système intègre une protection intégrée contre les courts-circuits et une protection contre l'inversion de polarité sur les interfaces d'alimentation et de signal afin d'éviter les dommages matériels lors d'erreurs d'installation.
10. Quelle est la fréquence de fonctionnement maximale des électrovannes ?
Les valves prennent en charge une fréquence de fonctionnement maximale de 5 Hz, ce qui les rend adaptées au tri à grande vitesse et aux tâches d'actionnement répétitives.
