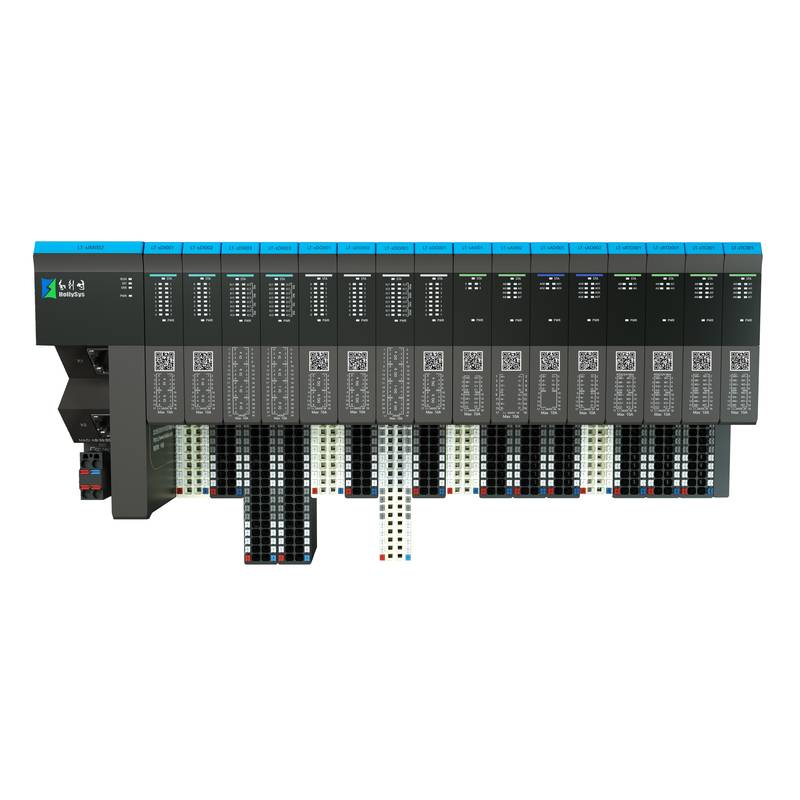

Systèmes de contrôle d'automatisation industrielle d'E/S distribuées HollySys LTs

Le système d'E/S distribuées HollySys LT-s fournit une acquisition de signaux en temps réel ultra-rapide pour les systèmes de contrôle d'automatisation industrielle, doté d'une fonction de remplacement à chaud modulaire et d'une compatibilité avec les protocoles multi-bus. Déployée sur des lignes de fabrication intelligentes, cette solution de nœud distant robuste améliore l'efficacité de la transmission des données industrielles et minimise les temps d'arrêt de maintenance.

Les systèmes modernes de contrôle d'automatisation industrielle exigent une acquisition de signaux à haute densité et des performances réseau déterministes pour éliminer les goulots d'étranglement du contrôle dans les machines complexes. La série d'E/S distribuées HollySys LT-s répond à ces défis grâce à une architecture en tranches ultra-compacte qui préserve l'espace précieux des armoires de commande tout en prenant en charge les protocoles industriels grand public, notamment PROFINET, EtherCAT et Modbus TCP. En découplant les modules électroniques fonctionnels des bornes de base permanentes via la technologie de connexion PUSH-IN, le système permet un câblage sans outil et un remplacement à chaud rapide sans perturber le câblage de terrain. La réponse de fond de panier de niveau microseconde et les capacités de diagnostic au niveau des canaux garantissent l'intégrité des données à haute vitesse, positionnant cette série comme un périphérique sensoriel fiable pour les usines intelligentes.

Spécifications techniques

Puce PROFINET du module IM : 2xRJ45, entrée max 1440 octets, sortie max 1440 octets @ 24 VDC

Puce EtherNet/IP du module IM : 2xRJ45, entrée max 500 octets, sortie max 500 octets @ 24 VDC

Module CM RS232/485/422 : Débit en bauds max 500 kbps, prend en charge Modbus RTU/ASCII @ 500 kbps

Esclave PROFINET du module CM : Octets d'entrée et de sortie <= 256 OCTETS @ Réseau PROFINET

Module DI 16 canaux PNP : DI 16x24 VDC, entrée haut niveau, comptage 4 canaux 200 Hz @ 24 VDC

Module DI 32 canaux PNP : DI 32x24 VDC, entrée haut niveau @ 24 VDC

Module DO 16 canaux Source : DO 16x24 VDC / 0,5 A, sortie Source @ 24 VDC

Module AI 4 canaux universel : AI 04xUI, ADC 24 bits, mesure différentielle, précision <= ±0,1 % FS @ 24 VDC

Module AI 8 canaux RTD : AI 04xRTD, ADC 24 bits, capteur PT100/PT1000, 2/3/4 fils @ 24 VDC

Module AO 4 canaux Courant : AO 04xI, 16 bits, 0-20 mA / 4-20 mA, impédance de charge <= 580 Ω @ 24 VDC

Module de compteur haute vitesse : Encodeur incrémental à 2 canaux, fréquence d'entrée max 500 kHz @ 24 VDC

Module d'encodeur absolu SSI : Entrée SSI à 2 canaux, fréquence d'entrée max 2 MHz @ 24 VDC

Unité de borne de base BU001 : Blanc, unité de base d'alimentation pour modules standard @ 24 VDC

Unité de borne de base BU002 : Gris, unité de base standard pour modules de signaux @ 24 VDC

Intégration système et configuration matérielle

Le déploiement de nœuds d'E/S distribuées dans les systèmes de contrôle d'automatisation industrielle nécessite une attention rigoureuse à la topologie physique, aux stratégies de mise à la terre et à la sécurité des bornes. Les ingénieurs doivent monter les unités de base LT-s séquentiellement sur des rails DIN standard, en garantissant un enclenchement correct entre les bases d'alimentation (telles que LT-sBU001 ou LT-sBU201) et les bases de signaux standard pour maintenir une distribution continue de l'alimentation du fond de panier. Des câbles à paires torsadées blindées doivent être utilisés pour toutes les liaisons de communication, les blindages de câbles étant solidement mis à la terre au niveau de la plaque d'entrée de l'armoire à l'aide de bornes de serrage EMC pour atténuer les interférences électromagnétiques à haute fréquence. Les capteurs et actionneurs de terrain se connectent directement aux bornes à ressort PUSH-IN sans nécessiter de tournevis spécialisés, ce qui réduit considérablement le travail d'installation tout en fournissant un contact électrique étanche au gaz et résistant aux vibrations. Les fentes de codage mécanique sur les bornes de base empêchent une insertion incorrecte des modules lors des procédures de remplacement à chaud, protégeant ainsi les circuits de champ contre les dommages de câblage croisé.

Fiabilité et durabilité environnementale

Les environnements industriels difficiles exigent une stabilité thermique élevée, une isolation électrique robuste et une conception mécanique fiable pour garantir un fonctionnement continu. Les modules LT-s disposent d'une isolation canal à canal et canal à bus utilisant des optocoupleurs avancés, protégeant la logique du processeur interne des transitoires haute tension externes et des boucles de masse. Le boîtier en polymère compact offre une excellente résistance au feu ainsi qu'aux chocs mécaniques et aux vibrations que l'on trouve habituellement sur les presses d'emboutissage et les bras robotisés. Les plages de températures de fonctionnement sont conformes aux spécifications industrielles standard, tandis qu'un revêtement en conformité sur les cartes de circuits imprimés internes protège contre l'humidité et les particules en suspension dans l'air corrosives. Les voyants LED sur le panneau avant fournissent un état de diagnostic en temps réel pour l'alimentation, l'activité de liaison de communication réseau et les erreurs de canaux individuels, permettant au personnel de maintenance d'isoler rapidement les défauts de câblage ou les pannes de capteurs sans test au multimètre.

Guide de sélection et options alternatives

La configuration d'une station d'E/S distribuées optimale implique l'évaluation des types de signaux, du nombre de canaux et de la compatibilité du contrôleur maître sur l'ensemble de l'usine. Les techniciens doivent faire correspondre le type de protocole du module d'interface (IM) — tel que PROFINET (LT-sIM002) ou EtherNET/IP (LT-sIM005) — avec l'architecture principale du contrôleur API, en veillant à ce que les allocations d'octets d'entrée et de sortie totales restent dans les spécifications du bus. Pour les applications discrètes à haute densité, le déploiement de modules numériques à 32 canaux (LT-sDI003, LT-sDO003) aux côtés d'unités de base spécialisées (LT-sBU201, LT-sBU202) maximise l'efficacité de l'espace de l'armoire. Lors de l'extension d'architectures existantes ou de la recherche de références exactes pour une maintenance urgente,北京众平科技股份有限公司 (Beijing Zhongping Technology) fournit un support technique complet et un accès à l'inventaire local pour faciliter la sélection de références croisées et le remplacement rapide des composants.

Scénarios d'application typiques et valeur industrielle

L'architecture modulaire des plateformes d'E/S distribuées apporte des gains d'efficacité mesurables dans divers secteurs de fabrication, notamment l'assemblage électronique 3C, la logistique automatisée, les lignes de production de batteries au lithium et les machines d'emballage. En rapprochant les nœuds de collecte de signaux des actionneurs de la machine, les concepteurs de systèmes raccourcissent considérablement les parcours de câblage de terrain, réduisent l'utilisation de fil de cuivre et minimisent l'atténuation du signal sur de longues distances. La combinaison de vitesses de réponse de l'ordre de la microseconde et d'une rétroaction de diagnostic robuste garantit une synchronisation précise lors du tri à grande vitesse et des tâches de coordination de mouvement. En fin de compte, cette stratégie modulaire réduit les heures de construction des panneaux, simplifie le dépannage de la maintenance de routine et réduit le coût total de possession pour les fabricants d'équipements d'origine déployant des systèmes de contrôle d'automatisation industrielle.

Foire aux questions (FAQ)

1. Quels sont les délais de livraison standard et la disponibilité des stocks pour les modules LT-s ?

Des quantités commerciales standard de modules d'interface, de cartes d'E/S numériques/analogiques et d'unités de base sont maintenues dans l'inventaire régional pour prendre en charge une expédition accélérée et minimiser les temps d'arrêt des équipements.

2. Quelle est la couverture de garantie fournie pour ces composants de systèmes de contrôle d'automatisation industrielle ?

Tous les composants matériels d'E/S distribuées bénéficient d'une garantie d'usine complète de 12 mois couvrant les défauts matériels et les anomalies de fabrication dans des conditions normales de fonctionnement.

3. Quelles plateformes d'API maîtres sont entièrement compatibles avec les modules d'interface LT-s ?

Les modules d'interface prennent en charge les protocoles de communication industriels grand public, notamment PROFINET, EtherCAT et Modbus TCP, permettant une intégration transparente avec les séries LX, les séries LK et les automates programmables tiers.

4. Comment fonctionne la fonctionnalité de remplacement à chaud lors de la maintenance de routine ?

La conception innovante de l'unité de base sépare les bornes de câblage de terrain de la carte de circuit imprimé du module électronique, permettant aux techniciens de remplacer les modules défectueux sous tension sans débrancher les câbles de capteurs ou d'actionneurs externes.

5. Quelle est la limite maximale d'extension de fond de panier pour un seul nœud d'interface de communication ?

Un seul module d'interface de communication peut gérer un groupe spécifié de modules d'E/S d'extension, régi par les limites de consommation d'énergie totale et les contraintes de longueur maximale d'octets de données de processus.

6. Les borniers sont-ils inclus avec l'achat de modules d'E/S individuels ?

Les unités de bornes de base (telles que LT-sBU001, LT-sBU002 ou les bases de relais spécialisées) sont commandées séparément pour répondre aux différentes exigences d'alimentation et de densité de signal.

7. Quel niveau de rétroaction de diagnostic est disponible sur les modules d'entrée analogique ?

Les modules analogiques disposent d'une résolution ADC de 24 bits avec une configuration au niveau des canaux pour le filtrage, la détection de circuit ouvert et la mise à l'échelle de la plage afin de garantir une acquisition de données de haute précision.

8. Comment les entrées d'impulsions à haute vitesse sont-elles traitées sur les modules numériques ?

Certaines variantes d'entrée numérique prennent en charge jusqu'à 4 canaux de comptage à 200 Hz, tandis que les modules de comptage dédiés (LT-sCNT001, LT-sCNT002) gèrent les entrées d'encodeur jusqu'à 500 kHz pour des tâches de positionnement précis.

9. Les sorties numériques nécessitent-ils une protection par fusible externe contre les courts-circuits ?

Bien que les modules incluent un circuit de protection interne, il est recommandé d'utiliser des fusibles externes sur les lignes de distribution d'alimentation pour protéger les appareils de terrain et le câblage contre les conditions de surintensité graves.

10. Quels outils logiciels sont nécessaires pour configurer et mapper les paramètres d'E/S ?

Les fichiers de description d'appareil standard (fichiers GSD ou XML correspondant au protocole de bus spécifique) sont importés dans l'environnement logiciel d'ingénierie du contrôleur d'automatisation principal pour la configuration du réseau.
