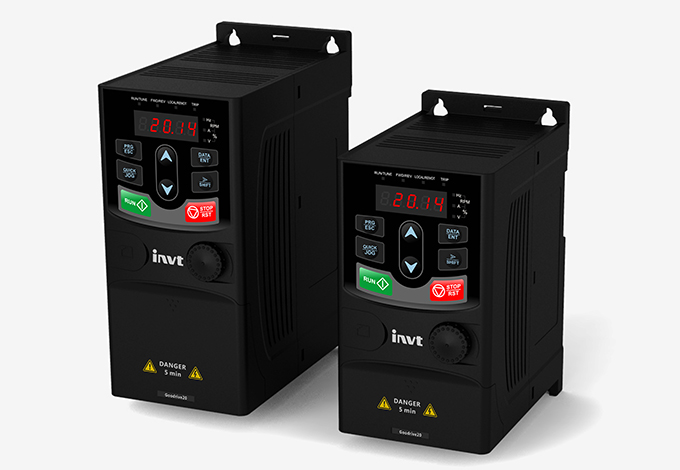

INVT GD20-110G-4 Contrôle vectoriel de précision 3 phase d'entraînement de l'inverseur

L'INVT GD20-110G-4 est un onduleur de contrôle vectoriel robuste et polyvalent de la renommée série Goodrive20, conçu pour offrir un contrôle moteur supérieur et une efficacité énergétique. En tant qu'inverseur de fréquence 3 phases haute puissance d'une capacité de 110 kW, il est conçu pour répondre aux exigences rigoureuses des machines industrielles, offrant une régulation précise de la vitesse et du couple pour les moteurs asynchrones triphases. Ce modèle se distingue par sa technologie avancée de contrôle vectoriel sans capteur, qui assure un fonctionnement en douceur même à faibles vitesses et fournit un couple de démarrage élevé. Sa construction robuste, ses caractéristiques de protection complètes et sa conception conviviale en font un choix idéal pour un large éventail d'applications, des pompes et compresseurs lourds aux systèmes convoyeurs complexes et aux équipements d'usinage.

1.Spécifications techniques et fonctionnalités de base

Le GD20-110G-4 est conçu pour une fiabilité et des performances dans des environnements industriels difficiles. Il fonctionne sur une large gamme de tension d'entrée de 380V à 440V 3 phases, avec un courant nominal de sortie de 215A, ce qui le rend adapté à un fonctionnement stable même dans les zones avec des conditions de réseau fluctuantes.

Une caractéristique clé de cet inverseur de commande vectorielle est son algorithme de commande sophistiqué. Il utilise un contrôle vectoriel sans capteur, ce qui permet une gestion précise du moteur sans besoin d'un encodeur de rétroaction, simplifiant l'architecture du système et réduisant les coûts de maintenance. Cette technologie permet à l'entraînement d'obtenir une excellente régulation de vitesse et des performances dynamiques élevées, essentielles pour les applications nécessitant une réponse rapide aux changements de charge.

L'onduleur prend en charge une large gamme de fréquences de sortie de 0Hz à 400Hz, offrant la flexibilité nécessaire pour diverses applications à moteur. Pour la sécurité et la durabilité, il dispose d'une classification de protection IP20, le protégeant contre l'entrée d'objets étrangers solides, et dispose d'une conception indépendante de conduit d'air de refroidissement pour améliorer la gestion thermique et la fiabilité à long terme.

Caractéristiques 2.Key et avantages du produit

L'INVT GD20-110G-4 intègre plusieurs caractéristiques remarquables qui se traduisent par des avantages opérationnels importants.

Haute efficacité et composants intégrés: Ce modèle de 110 kW est conçu pour économiser de l'énergie et est livré en série avec un réacteur DC intégré. Ce composant intégré améliore le facteur de puissance d'entrée et supprime la distorsion harmonique sur la ligne d'alimentation, contribuant à un système électrique plus propre et à la conformité aux normes de qualité de l'énergie. En outre, il comprend une unité de freinage intégrée, permettant une dissipation efficace de l'énergie régénérative lors de la décélération du moteur, ce qui est essentiel pour les applications avec des charges d'inertie élevées ou des cycles fréquents.

Construction robuste et entretien facile: La plateforme matérielle est construite pour la longévité industrielle. Le ventilateur de refroidissement est conçu pour un démontage facile et indépendant, simplifiant considérablement les procédures d'entretien et de remplacement, réduisant ainsi les temps d'arrêt de la machine. L'onduleur offre également des options d'installation flexibles, supportant à la fois le montage mural et le montage à bride pour répondre à différentes contraintes spatiales.

Contrôle et connectivité riches: cet inverseur de fréquence 3 phases est équipé d'un ensemble complet d'entrées / sorties numériques et analogiques programmables. Il dispose d'une interface de communication RS485 intégrée, facilitant une intégration transparente dans les réseaux industriels pour la surveillance et le contrôle centralisés. Sa fonctionnalité est encore étendue avec le contrôle PID intégré, le fonctionnement de vitesse en plusieurs étapes et une fonction de contrôleur logique programmable (PLC), permettant un haut degré d'automatisation sans besoin de matériel supplémentaire.

3.Principaux domaines d'application

Le contrôle puissant et précis offert par le GD20-110G-4 le rend adapté à un large éventail de secteurs industriels.

Machines lourdes et contrôle de processus: Il est idéalement adapté pour conduire des équipements de haute puissance tels que des compresseurs d'air industriels, des pompes et des ventilateurs, où ses capacités d'économie d'énergie et ses performances fiables peuvent conduire à des réductions significatives des coûts opérationnels.

Systèmes de manutention et de transport de matériaux: Dans des applications telles que les grandes bandes convoyeuses, les palettiseurs et les systèmes de levage, le couple de départ fort de l'onduleur et les profils d'accélération / décélération lisses assurent un transport stable et sûr de matériaux.

Équipement industriel spécialisé: son contrôle de précision est également utilisé dans des machines plus spécialisées dans les industries du textile, du plastique et de l'emballage, où la vitesse et le couple constants sont essentiels pour la qualité du produit et l'efficacité de fabrication.

Perspective élargie : le rôle du contrôle vectoriel dans l'automatisation industrielle moderne

Pour apprécier pleinement les capacités du GD20-110G-4, il est utile de comprendre le contexte plus large de la technologie de l'onduleur et son impact sur les systèmes industriels.

1.Comprendre la technologie de contrôle vectoriel

Le terme "commande vectorielle" représente une avancée significative par rapport aux méthodes traditionnelles de commande V/F (tension/fréquence). Alors qu'un entraînement V / F standard fournit un contrôle de vitesse brut, la technologie de contrôle vectoriel gère indépendamment le flux magnétique du moteur et les composants de courant producteurs de couple.

Cette manipulation sophistiquée permet à un inverseur de commande vectorielle comme le GD20-110G-4 de fournir des caractéristiques de performance qui n'étaient autrefois possibles qu'avec des systèmes servo plus coûteux. Il fournit le couple nominal complet à vitesse zéro, une stabilité de vitesse exceptionnelle sous des charges variables et une plage de contrôle de vitesse beaucoup plus large. Cela le rend indispensable pour les applications qui exigent une haute précision et une réponse dynamique, comblant efficacement l'écart entre le contrôle de base et les solutions de mouvement haut de gamme.

2.Considérations de conception et de sélection du système

L'intégration d'un onduleur de haute puissance comme le GD20-110G-4 dans un système nécessite une planification soigneuse pour garantir des performances et une longévité optimales.

Dimensionnement approprié et composants périphériques: Il est essentiel de s'assurer que la puissance nominale de l'onduleur (110kW) et le courant nominal (215A) sont adaptés appropriément au moteur connecté. Alors que l'unité comprend une unité de freinage intégrée, une résistance de freinage externe de taille appropriée est nécessaire pour dissiper efficacement l'énergie régénérative. Pour les installations avec de longs câbles de moteur, l'utilisation d'un filtre de sortie est recommandée pour protéger le moteur des pics de tension et réduire les interférences électromagnétiques (EMI).

Facteurs d'installation et d'environnement: L'adhésion aux espaces spécifiés autour de l'onduleur est essentielle pour un flux d'air et un refroidissement adéquats. L'environnement d'exploitation doit être pris en compte, en veillant à ce que la température ambiante, l'humidité et les niveaux de poussière et de gaz corrosifs restent dans les limites spécifiées du produit pour assurer la fiabilité et une longue durée de vie.

Questions fréquemment posées (FAQ)

1.Comment le contrôle vectoriel sans capteur du GD20-110G-4 profite-t-il à mon application?

Le contrôle vectoriel sans capteur offre des performances supérieures par rapport au contrôle V/F de base. Il permet à l'entraînement de produire un couple de démarrage élevé, de maintenir une vitesse du moteur constante même sous des charges changeantes et de fonctionner en douceur à des vitesses très basses. Cela se traduit par un meilleur contrôle du processus, un risque réduit d'arrêt du moteur et une efficacité améliorée pour les applications telles que les convoyeurs, les mélangeurs et les machines-outils.

2.Quel est le but du réacteur DC intégré?

Le réacteur DC intégré sert deux objectifs principaux. Tout d'abord, il améliore le facteur de puissance d'entrée de l'entraînement, réduisant la puissance réactive tirée du réseau et évitant potentiellement les pénalités d'utilité. Deuxièmement, il aide à supprimer les harmoniques de ligne, minimisant les interférences électriques avec d'autres équipements connectés à la même alimentation et assurant une qualité d'énergie plus propre.

3. Cet onduleur peut-il communiquer avec un PLC central ou un système SCADA?

Oui, le GD20-110G-4 est livré avec un port de communication RS485 intégré. Il prend en charge les protocoles de communication industrielle standard, tels que MODBUS, permettant une intégration transparente avec les contrôleurs logiques programmables (PLC), les interfaces homme-machine (HMI) et les systèmes SCADA plus grands pour la surveillance centralisée, le contrôle et l'acquisition de données.

4.Quelle maintenance nécessite cet onduleur de fréquence?

L’entretien est avant tout préventif. Les tâches clés comprennent l'assurance que les vents de refroidissement sont propres et sans entrave, la vérification de l'étanchéité des connexions électriques pendant les temps d'arrêt programmés et la surveillance de l'état et des performances du ventilateur de refroidissement. La conception du ventilateur facile à enlever simplifie son inspection et son remplacement si nécessaire.

5.Est-ce que l'unité de freinage intégrée est suffisante pour tous les besoins de décélération?

L'unité de freinage intégrée gère la commutation de la résistance de freinage. Cependant, la résistance de freinage elle-même est un composant externe qui doit être sélectionné et dimensionné en fonction des exigences d'inertie et de décélération de l'application spécifique. Pour les applications avec une inertie très élevée ou nécessitant des arrêts rapides, une résistance de freinage externe de taille appropriée est obligatoire pour dissiper en toute sécurité l'énergie régénérée.
