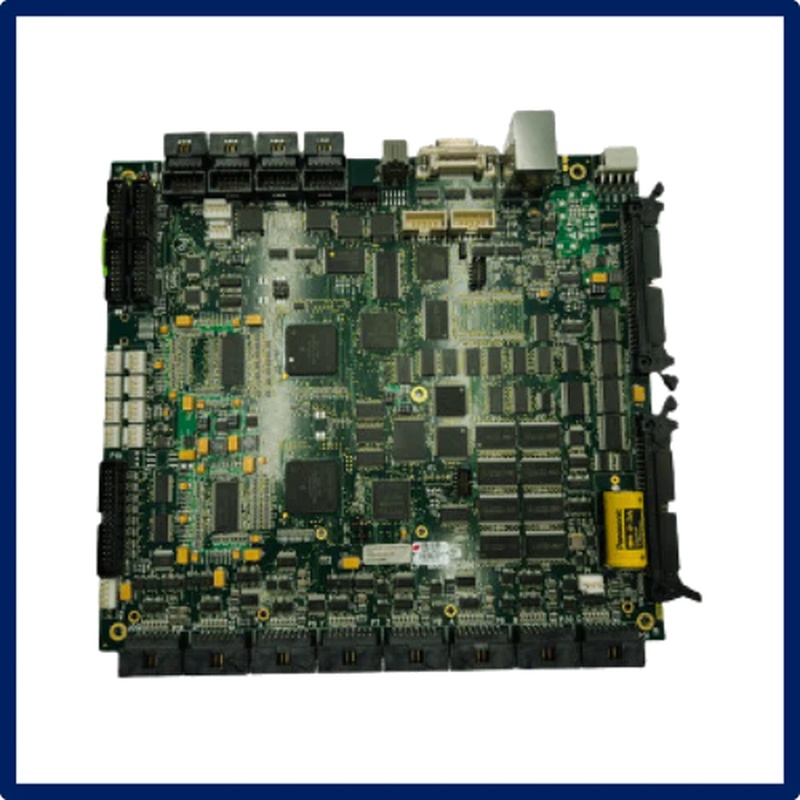

HAAS 93-32-4300E Système de contrôle de carte mère CNC de qualité industrielle

La HAAS 93-32-4300E représente un composant essentiel dans l'écosystème de HAAS Automation, servant de carte mère CNC spécialisée qui forme le cœur informatique de leurs systèmes de contrôle numérique informatique. En tant que carte mère industrielle robuste, elle est conçue pour résister aux conditions exigeantes des environnements de fabrication tout en fournissant la puissance de traitement nécessaire pour les tâches d'usinage de précision. HAAS Automation, reconnu comme un constructeur majeur de machines-outils dans le monde occidental, conçoit et fabrique une ligne complète de centres d'usinage verticaux CNC, centres d'usinage horizontaux, tours CNC et produits rotatifs, avec cette carte mère jouant un rôle fondamental dans leur fonctionnement et leur fiabilité.

1.Aperçu du produit et intégration du système

La carte mère CNC 93-32-4300E fait partie intégrante de l'architecture globale de contrôle HAAS, qui est réputée pour être spécialement optimisée pour les machines-outils HAAS. Contrairement aux systèmes qui reposent sur des ordinateurs industriels génériques, HAAS conçoit et construit son propre système CNC, y compris le matériel et le logiciel, créant une plateforme étroitement intégrée et hautement optimisée. Cette carte mère industrielle spécifique est responsable du logement des processeurs de base du système et de la facilitation de la communication entre divers sous-composants, tels que la carte de commande du servomoteur, la carte d'entrée / sortie (E / S) et les systèmes d'entraînement vectoriel. Sa philosophie de conception donne la priorité à la fiabilité et à l'interopérabilité sans faille dans le cadre HAAS CNC, assurant que tous les composants fonctionnent de concert pour réaliser un contrôle de mouvement précis et des opérations d'usinage efficaces. Cette approche intégrée se traduit par un "système de contrôle puissant et fiable" qui est à la fois simple à utiliser et parfaitement adapté à la machine-outil.

2.Architecture technique et caractéristiques de conception

L'architecture de la carte mère CNC HAAS 93-32-4300E est construite autour d'une technologie informatique haute performance et propriétaire. Le système de contrôle HAAS, dont cette carte mère fait partie, utilise des processeurs triples 32 bits de Motorola. Cette configuration multiprocesseur est une pierre angulaire de ses performances, permettant au système de gérer des charges de calcul complexes avec une efficacité remarquable. Un processeur est dédié à la gestion de l'interface utilisateur et des opérations générales du système, tandis que les autres sont chargés de contrôler le mouvement en temps réel, permettant au système d'effectuer des calculs de boucle servo à un taux impressionnant de 4 000 fois par seconde pour chaque moteur dans une configuration multi-axes.

Une caractéristique clé de cette carte mère industrielle est son utilisation de la RAM statique alimentée par batterie (SRAM) pour le stockage de programmes. Cette technologie est cruciale pour les applications industrielles, car elle fournit une mémoire non volatile qui conserve les données instantanément et en permanence, même lorsque l'alimentation principale est éteinte. La conception de la carte mère prend également en charge les options de mémoire étendues, permettant jusqu'à 16 Mo de stockage de programme dédié pour gérer de grands fichiers ou des tâches d'archivage directement sur la machine. En outre, le système intègre divers périphériques de stockage, y compris les disquettes, la connectivité Ethernet et le stockage sur disque dur jusqu'à 20 Go, tous gérés par cette carte centrale.

3.Performance et fiabilité Avantages

Les avantages de performance de la carte mère CNC HAAS 93-32-4300E sont directement liés à son architecture technique robuste. La configuration triple processeur 32 bits fournit la puissance de calcul brute nécessaire pour les fonctionnalités CNC avancées. Cela comprend l'exécution de programmes complexes de code G à des vitesses allant jusqu'à 1000 blocs par seconde et la gestion des calculs sophistiqués de la boucle servo qui sont essentiels pour un mouvement d'axe fluide et précis. Ce traitement à grande vitesse est essentiel pour les stratégies d'usinage modernes qui impliquent des contours 3D complexes et des taux d'alimentation élevés.

Du point de vue de la fiabilité, cette carte mère industrielle est conçue pour fonctionner en continu dans un environnement d'atelier. L'utilisation de composants de qualité industrielle et une architecture de système fermé qui ne dépend pas de contrôleurs PC génériques ou de fournisseurs NC tiers assure une stabilité et une longévité exceptionnelles. Cette approche de "système fermé ciblé" signifie que chaque aspect du matériel et du logiciel est adapté et testé aux exigences spécifiques de l'usinage CNC, minimisant les conflits et maximisant le temps de fonctionnement. La conception de la carte mère intègre également des capacités de diagnostic complètes, permettant aux techniciens d'identifier et de résoudre rapidement les problèmes liés aux servomoteurs, aux entraînements d'axes et à d'autres sous-systèmes critiques, comme l'indiquent les codes d'erreur détaillés pour les défaillances d'axes et les défaillances d'entraînement documentés dans les matériels de formation HAAS.

4.Application et contexte opérationnel

La carte mère CNC HAAS 93-32-4300E est déployée dans tout le spectre des machines-outils HAAS. Cela comprend leurs centres d'usinage verticaux (VMC), centres d'usinage horizontaux (HMC), tours CNC et fraises à 5 axes. Dans chacune de ces applications, la carte mère sert de système nerveux central, coordonnant tout, du mouvement de l'axe et du contrôle de la broche aux fonctions auxiliaires telles que le liquide de refroidissement et les changeurs d'outils. Son rôle est de traduire les programmes de pièces en mouvements physiques précis, assurant la précision et la répétabilité dans la fabrication de pièces à partir de différents matériaux.

Sur le plan opérationnel, le système pris en charge par cette carte mère est conçu pour la convivialité. Les commandes HAAS sont toujours considérées comme très conviviales, avec une mise en page de clavier standardisée et un logiciel intuitif qui guide les opérateurs dans les opérations d'usinage. Le principe est qu'une fois que vous apprenez un contrôle HAAS, chaque machine HAAS devient familiere, ce qui réduit considérablement la courbe d'apprentissage et améliore la productivité. Le logiciel de commande fournit un accès à écran unique aux fonctions critiques et comprend des utilitaires utiles tels qu'une course graphique à sec, des cycles de fraisage de poche avancés et des modèles de forage à trous de boulon, tous alimentés par les ressources de calcul de la carte mère centrale.

Perspective élargie: Le rôle de la carte mère industrielle dans les systèmes CNC modernes

Comprendre le contexte plus large de la carte mère CNC HAAS 93-32-4300E nécessite une appréciation du rôle critique que jouent ces cartes mères industrielles spécialisées dans la fabrication avancée.

1.L'épine dorsale d'un système fermé et optimisé

Un élément clé de la différenciation de l'approche HAAS est son système de contrôle fermé et propriétaire. Dans cette architecture, la carte mère industrielle n'est pas un composant générique, mais un élément conçu sur mesure qui est parfaitement harmonisé avec les composants mécaniques de la machine et le logiciel de contrôle. Cette intégration permet une optimisation profonde, où la puissance de traitement, les capacités d'E/S et la réponse en temps réel de la carte mère sont toutes affinées pour les tâches spécifiques de l'usinage CNC. Cela se traduit par des performances et une fiabilité supérieures par rapport aux systèmes à architecture ouverte qui peuvent utiliser des PC industriels standard, qui peuvent être sujets à des problèmes de compatibilité et à un comportement moins prévisible. La conception de la carte mère, avec son accent sur les tâches de processeur dédiées et la mémoire à batterie, est une réponse directe à la nécessité d'un fonctionnement déterministe et sans panne dans un environnement industriel.

2.Assurer l'intégrité et la serviceabilité du système à long terme

La conception de la carte mère HAAS CNC reflète également une forte importance pour l'intégrité du système à long terme et la facilité d'entretien. L'utilisation de la RAM statique alimentée par batterie pour le stockage de programmes est un excellent exemple de cette philosophie. Cela garantit que les paramètres essentiels de la machine, les décalages et les programmes stockés ne sont pas perdus lors des coupures d'électricité, ce qui est une exigence critique pour maintenir la continuité de la production et prévenir les erreurs coûteuses. En outre, l'engagement de l'entreprise à fournir un soutien complet est appuyé par de tels composants de base fiables. La disponibilité de pièces de rechange, y compris des kits de batteries comme le 93-32-4306 qui sont conçus pour une installation facile, met en évidence la conception conviviale du système entier, avec la carte mère au cœur.

Questions fréquemment posées (FAQ)

1.Quelle est la fonction principale de la carte HAAS 93-32-4300E dans un système CNC?

Le HAAS 93-32-4300E fonctionne comme la carte mère principale CNC, agissant comme la plateforme informatique centrale du système de contrôle. Il héberge les multiples processeurs 32 bits, gère la mémoire et coordonne la communication entre tous les autres composants du système, tels que les servo-entraînements, les modules d'E/S et les dispositifs de stockage périphériques, pour exécuter des programmes d'usinage avec une haute précision et fiabilité.

2.Pourquoi le système de contrôle HAAS utilise-t-il trois processeurs?

L'architecture triple processeur 32 bits est conçue pour distribuer la charge de calcul pour des performances optimales. Un processeur gère l'interface utilisateur et la gestion du système, tandis que les deux autres sont dédiés au contrôle du mouvement en temps réel, effectuant des calculs de boucle servo à un taux de 4000 fois par seconde pour chaque moteur. Cela assure un mouvement d'axe lisse et précis et une exécution rapide du programme, ce qui est essentiel pour les tâches d'usinage complexes.

3.Comment les données et la mémoire du programme sont-elles maintenues pendant une perte d'énergie?

La carte mère industrielle utilise la RAM statique alimentée par batterie (SRAM) pour le stockage de données critiques. Contrairement à la mémoire informatique standard, la SRAM est non volatile et conserve son contenu sans alimentation constante, à condition que la batterie de sauvegarde soit fonctionnelle. Cela garantit que les programmes de pièces, les paramètres de la machine et les décalages d'outils sont conservés indéfiniment, même lors de perturbations de puissance inattendues.

4.Quels sont les signes communs d'un problème potentiel avec la carte mère CNC?

Les problèmes peuvent se manifester de diverses manières, y compris l'échec du démarrage, la perte de paramètres ou de programmes de la machine, les erreurs de communication avec les entraînements et les dispositifs d'E/S et les performances instables de l'axe ou de la broche. Le centre d'alarme et de messages complet du système fournira souvent des codes d'erreur spécifiques qui peuvent aider à diagnostiquer les problèmes liés à la carte mère ou à ses sous-systèmes connectés.

La mémoire ou les capacités de cette carte mère peuvent-elles être étendues?

Oui, le système pris en charge par la carte mère CNC 93-32-4300E offre des options pour la mémoire étendue, permettant jusqu'à 16 Mo de stockage de programme dédié. De plus, le système peut être configuré avec divers périphériques de stockage tels que les disques durs (jusqu'à 20 Go) et la connectivité Ethernet, qui sont gérés à travers la carte mère, pour gérer de grands fichiers et rationaliser le transfert de données.
