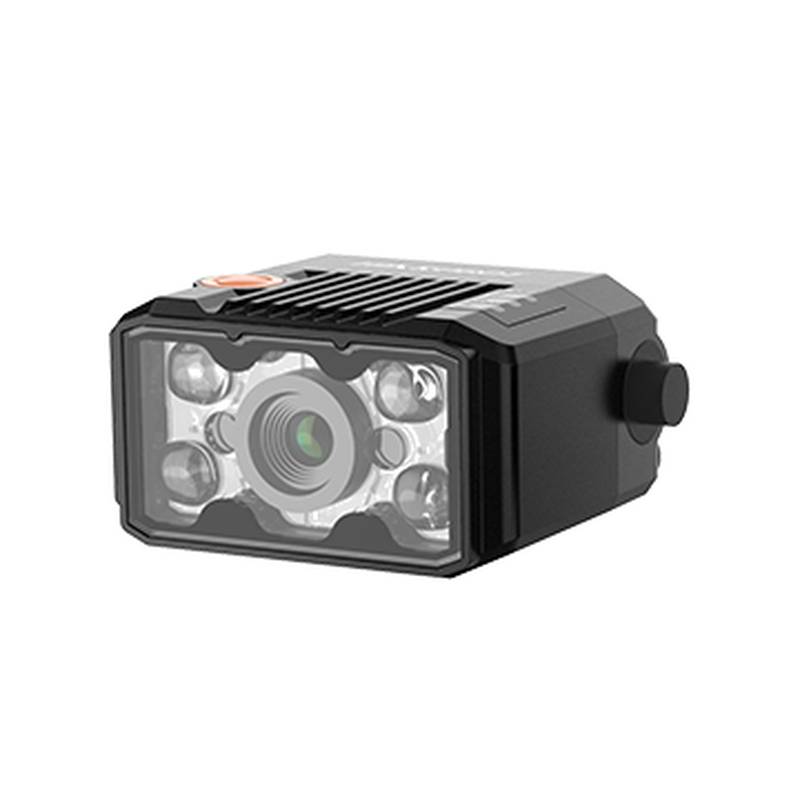

HIKROBOT MV-BX0106-060-HSR 1.6MP Smart Miniature Code Reader & amp; Code à barres

Le HIKROBOT MV-BX0106-060-HSR est un lecteur de code miniature intelligent de 1,6 MP conçu pour une identification rapide et précise dans l'automatisation industrielle. Ce dispositif sophistiqué intègre une technologie d'imagerie avancée avec des protocoles de communication robustes, ce qui en fait une solution idéale pour les applications exigeantes nécessitant une capture fiable de données. En tant que lecteur de code intelligent leader, le MV-BX0106-060-HSR excelle dans la lecture d'une large gamme de codes à barres 1D et 2D, ainsi que de codes empilés, assurant une polyvalence dans divers environnements de fabrication et de logistique. Son scanner de codes à barres miniature permet une intégration facile dans des espaces étroits, sans compromettre les performances. La fonctionnalité de base du lecteur est alimentée par son capteur CMOS de 1,6 MP avec obturateur global, ce qui lui permet de capturer des images nettes même dans des scénarios dynamiques, minimisant le flou de mouvement et assurant des taux de lecture élevés.

Spécifications de performance:

Modèle: MV-BX0106-060-HSR Nom: Lecteur de code intelligent miniature 1.6MP Codes pris en charge:

* 1D : Code 39, Code 93, Code 128, CodaBar, EAN8, EAN13, ITF25, ITF14, Matrix25, UPCA, UPCE, MSI, Code11, Industrial25, ChinaPost, Pharmacode

* 2D: Code QR, Matrice de données, Micro QR, AZTEC

* Codes empilés: PDF417 Vitesse d'image de traitement maximale: 60 fps Vitesse de lecture maximale: 45 codes / sec Type de capteur: CMOS, Taille du pixel d'obturateur global: 3,45 µm × 3,45 µm Format optique: 1/2,9" Résolution: 1408 × 1024 Temps d'exposition: 16 μs ~ 1 sec Gain: 0 ~ 15 dB Type de couleur: Monochrome

Caractéristiques électriques :

Interface de données: Fast Ethernet (100 Mbit/s) E/S numérique: connecteur M12 à 17 broches fournissant alimentation et E/S: E/S bidirectionnelle non isolée 4 voies (configuration par défaut: 2 entrées, 2 sorties), RS-232 unidirectionnel, avec support de déclencheur via un bouton latéral. Alimentation électrique: 12 ~ 24 VDC Consommation d'énergie maximale: 10,6 W @ 24 VDC

Spécifications structurelles:

Longueur focale: 6,72 mm Montage de l'objectif: M10-Mount, réglage manuel de la mise au point Distance de travail: 35 ~ 130 mm Lumière ambiante: 0 ~ 50000 lux Source de lumière: LED rouge Visage: LED verte Indicateurs: PWR (puissance), LNK (réseau), STS (statut) Dimensions: 46 mm × 38 mm × 25 mm Poids: Environ 160 g Classification IP: IP65 Température de fonctionnement: 0 ~ 50 ℃ Température de stockage: -30 ~ 70 ℃ Humidité: 20% ~ 95% RH sans condensation

Spécifications générales :

Logiciel: IDMVS Certifications: CE, RoHS, KC

Le MV-BX0106-060-HSR est conçu pour des performances exceptionnelles dans des environnements industriels difficiles. Son capteur CMOS avec obturateur global capture des images avec une clarté remarquable, assurant une lecture précise même des codes en mouvement rapide ou densément emballés. Cette capacité est cruciale dans les applications à haut débit telles que les lignes d'assemblage automobiles, où l'identification précise des composants est primordiale pour le contrôle de qualité et la traçabilité. La construction robuste de l'appareil, avec une classification IP65, signifie sa résistance à l'entrée de poussière et d'eau, ce qui le rend adapté au déploiement dans des environnements de fabrication à lavage ou poussiéreux. De plus, ses dimensions compactes (46 mm x 38 mm x 25 mm) et sa conception légère (environ 160 g) facilitent une intégration sans faille dans les cellules robotiques, les systèmes de convoyeurs et d'autres machines où l'espace est souvent contraint. L'interface d'objectif M10-Mount offre une flexibilité dans la sélection de l'objectif et le réglage manuel de la mise au point, permettant aux utilisateurs d'optimiser les performances pour des distances de travail spécifiques et des tailles de codes à barres.

Capacités de communication et d’intégration :

Le MV-BX0106-060-HSR prend en charge une suite complète de protocoles de communication, permettant une intégration transparente avec les systèmes d'automatisation existants. Ceux-ci comprennent les protocoles Ethernet industriels comme Profinet et Ethernet/IP, ainsi que la communication en série via RS-232. Cette grande compatibilité permet de mettre en réseau facilement le lecteur avec des PLC, des PC industriels et d'autres systèmes de contrôle, simplifiant ainsi le déploiement et réduisant le temps d'intégration. Le SmartSDK de l'appareil fournit une interface puissante pour le développement de logiciels, permettant des applications personnalisées et un traitement avancé des données. Pour la connectivité réseau, il utilise Fast Ethernet (100 Mbit/s), offrant un transfert de données robuste et fiable. Le connecteur M12 à 17 broches consolide les signaux d'alimentation et d'E/S, y compris les entrées et sorties configurables, simplifiant le câblage et l'installation. Sa prise en charge de protocoles tels que TCP Client, TCP Server, UDP, FTP, Fins et MELSEC améliore encore son adaptabilité aux différents besoins de communication industrielle.

Applications et proposition de valeur :

Ce lecteur de code intelligent est largement utilisé dans divers secteurs industriels, y compris, mais sans s'y limiter :

Emballage des aliments et des boissons: Assurer la traçabilité des produits, la vérification du code de date et des informations exactes sur l'emballage. Sa capacité à lire de petits codes endommagés sur les étiquettes ou directement imprimés sur l'emballage améliore l'efficacité et réduit les erreurs. Fabrication pharmaceutique : essentielle pour le suivi des lots, la sérialisation et la conformité aux exigences réglementaires. La haute résolution et la précision du MV-BX0106-060-HSR assurent l'intégrité des données sensibles. Assemblage électronique: Vérification de l'identification des composants, suivi des travaux en cours et gestion de l'inventaire sur les lignes d'assemblage de PCB complexes. Logistique et entreposage : Automatiser les processus de tri, d’exécution des commandes et de gestion des inventaires en lisant rapidement les codes à barres sur les colis et les palettes.

Dans ces scénarios, le MV-BX0106-060-HSR contribue de manière significative à améliorer l'efficacité opérationnelle, à réduire les erreurs manuelles, à améliorer la qualité du produit et à accroître la visibilité de la chaîne d'approvisionnement. Ses vitesses de traitement rapides et ses taux de lecture élevés se traduisent directement par une augmentation du débit et une réduction des temps de cycle sur les lignes de production.

Stabilité opérationnelle et valeur à long terme :

Le MV-BX0106-060-HSR est conçu pour une fiabilité et une longévité dans des environnements industriels exigeants. Sa plage de température de fonctionnement de 0 à 50 ℃ et sa plage de température de stockage de -30 à 70 ℃, combinée à une tolérance à l'humidité non condensante de 20 à 95 % RH, assure une performance stable dans diverses conditions environnementales. La construction robuste et les composants de haute qualité sont conçus pour un fonctionnement continu, minimisant les temps d'arrêt et les exigences d'entretien. L'utilisation de matériaux de qualité industrielle et l'adhésion aux certifications CE, RoHS et KC soulignent l'engagement du produit envers la sécurité, la conformité environnementale et la qualité globale. Investir dans le MV-BX0106-060-HSR offre une solution à long terme pour répondre aux besoins d'identification automatisée, offrant un rendement fort sur l'investissement grâce à une productivité améliorée et à des coûts opérationnels réduits.

Considérations pour la sélection du modèle :

Bien que le MV-BX0106-060-HSR offre des performances exceptionnelles, le choix du bon modèle est crucial pour une adaptation optimale à l'application. Pour les applications nécessitant des résolutions différentes ou des caractéristiques spécifiques du champ de vue, d'autres modèles de la gamme de produits d'imagerie HIKROBOT peuvent être plus appropriés. Par exemple, le MV-BX0106-06-HSW et le MV-BX0106-06-HSB offrent des variantes au sein de la même série, potentiellement différentes dans les interfaces de communication ou les configurations matérielles spécifiques. De même, les modèles comme le MV-ID-MFW318M-06T-RBP, MV-ID-MFW318M-10T-RBN et MV-ID-MFW318M-16T-RBN représentent différentes familles de produits avec des tailles de capteurs, des résolutions et des capacités optiques différentes conçues pour un plus large éventail de tâches de vision automatique. Pour les applications spécialisées, l'exploration des séries CT-IDA0131, MV-MFW216M, MV-HHB016-06S-R, CY-A16M-06T-RBP, MV-ID3168M-IEC-06S-RBN, MV-ZD2013EM-05-RBN, MV-ZD2004M-06S-RBN, MV-ZD2013M-06S-RBN, MV-ZD2013M-16S-RBN, MV-ZD2016M-00C-NNN, MV-ZD2016M-06S-RBN, MV-ZD2016M-16S-RBN, MV-ZD2016M-06T-RBP, ED2X, MV-HY-ID13, MV-ID2100EM, MV-ID2080EM, MV-ID3000EM-MED, MV-ID2013EM-03SH-MED, ICRE016-45M-06R, ICRE013-30M, MV-ZK2850M, ICRE004, ICRE013-45M, ICRE016-45M, CT-IDA0133, HY-ID2106A-CZ-R, MV-IDA1306M-R et MV-HY135G-CZ-R peut vous permettre de découvrir la gamme complète de solutions de vision automatique d'HIKROBOT, chacune adaptée aux besoins d'imagerie et aux exigences spécifiques. Il est conseillé de consulter le support technique d'HIKROBOT ou un intégrateur de systèmes qualifié pour déterminer le modèle le plus approprié pour une application donnée, en tenant compte de facteurs tels que la résolution requise, la distance de travail, la vitesse de l'objet et les conditions environnementales.

Questions fréquemment posées (FAQ):

Q1 : Quelle est la résolution maximale du HIKROBOT MV-BX0106-060-HSR ?

A1: Le HIKROBOT MV-BX0106-060-HSR dispose d'une résolution maximale de 1408 × 1024 pixels.

Q2: Ce lecteur de code intelligent peut-il fonctionner dans des conditions environnementales difficiles?

A2: Oui, avec une classification IP65, le MV-BX0106-060-HSR est protégé contre l'entrée de poussière et les jets d'eau à basse pression, et il fonctionne dans une plage de température de 0 à 50 ℃, ce qui le rend adapté à de nombreux environnements industriels.

Q3: Quels types de codes à barres peut lire le MV-BX0106-060-HSR?

A3: Le lecteur prend en charge une large gamme de codes à barres 1D (par exemple, Code 128, EAN13), codes à barres 2D (par exemple, Code QR, Matrix de données) et codes empilés (par exemple, PDF417).

Q4: Comment le capteur d'obturateur global bénéficie-t-il de ses performances?

A4: Le capteur d'obturateur global assure que tous les pixels sont exposés simultanément, éliminant efficacement le flou de mouvement et permettant la capture à grande vitesse d'objets en mouvement, ce qui est essentiel pour une lecture précise dans des contextes industriels dynamiques.

Q5 : Quels protocoles de communication sont pris en charge pour l’intégration ?

A5: L'appareil prend en charge de nombreux protocoles, y compris Ethernet / IP, Profinet, TCP Client / Serveur, UDP, Série (RS-232), FTP, Fins et MELSEC, facilitant une intégration transparente avec divers systèmes de contrôle industriels.

Q6: Quelle est la distance de travail typique pour ce scanner de codes à barres miniature?

A6: Le MV-BX0106-060-HSR a une distance de travail de 35 à 130 mm, réglable via son objectif M10-Mount.

Q7: Le MV-BX0106-060-HSR convient-il aux applications nécessitant un haut débit?

A7 : Oui, avec une vitesse maximale de traitement de 60 images par seconde et une vitesse maximale de lecture de 45 codes/seconde, il convient bien aux applications à haut débit.

Q8: Quels sont les principaux avantages de son facteur de forme compact?

A8 : Sa taille miniature (46 mm x 38 mm x 25 mm) et son poids léger (environ 160 g) permettent une intégration facile dans des environnements à faible espace, tels que les effecteurs robotiques ou les machines compactes.

Q9 : HIKROBOT propose-t-il des modèles alternatifs pour différents besoins de résolution ?

A9 : Oui, HIKROBOT fournit une gamme de solutions d'imagerie, y compris des modèles comme la série MV-ID-MFW318M et d'autres énumérés, qui peuvent offrir différentes résolutions et spécifications optiques pour répondre à diverses exigences d'application.

Q10 : Quels scénarios industriels conviennent le mieux à cet appareil ?

A10: Il est très efficace dans des scénarios tels que l'emballage des aliments et des boissons, la fabrication pharmaceutique, l'assemblage de l'électronique et la logistique où une lecture précise et rapide du code est essentielle pour la traçabilité, le contrôle de qualité et l'automatisation des processus.
