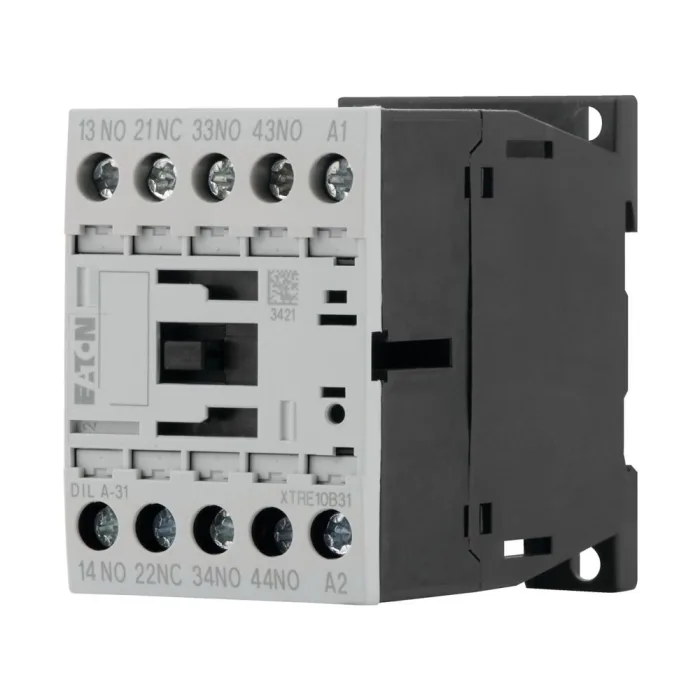

Le DILA-31 Eaton est un contacteur 4 pôles robuste et polyvalent spécialement conçu pour répondre aux exigences complexes de commutation des systèmes de contrôle industriels modernes. Dans le cadre de la célèbre série Moeller d'Eaton, ce relais de contacteur AC est conçu pour fournir des performances fiables dans un format compact et modulaire. Sa fonction principale est d'agir comme une interface de commutation lourde, souvent contrôlée directement par des contrôleurs logiques programmables (PLC), pour gérer des charges de puissance supérieure telles que des moteurs, des éléments chauffants et des systèmes d'éclairage. Avec un courant de fonctionnement maximum de 4A et une configuration de contact polyvalente, le DILA-31 sert de composant d'interface et d'accouplement critique, comblant l'écart entre les circuits de commande à faible puissance et les systèmes d'actionneurs à haute puissance avec une efficacité et une fiabilité exceptionnelles. Sa conception reflète l'expérience d'Eaton depuis un siècle dans le démarrage, le contrôle et la protection des moteurs, offrant une solution éprouvée pour les applications exigeant à la fois la sécurité et la durabilité opérationnelle.
1.Aperçu du produit et principe opérationnel
L'Eaton DILA-31 fait partie d'une famille de relais contacteurs distinguée par leur conception modulaire, extensible et leur capacité de commutation à quatre pôles. Au cœur, il fonctionne comme un interrupteur actionné électriquement. Lorsque la tension de commande (disponible en variantes AC et DC comme 230V AC ou 24V DC) est appliquée à sa bobine, elle génère un champ magnétique qui tire dans une armature. Ce mouvement physique ouvre ou ferme plusieurs ensembles de contacts de puissance simultanément. Le DILA-31 est particulièrement connu pour sa configuration de contact flexible, qui peut être spécifiée comme une combinaison de contacts normalement ouverts (NO) et normalement fermés (NC), avec une disposition commune étant trois contacts normalement ouverts et un contacts normalement fermés (NC + NO x3). Cette flexibilité lui permet d'effectuer des tâches de commande complexes, telles que la commutation de trois phases d'un moteur tout en fournissant simultanément un signal de rétroaction d'état à travers le quatrième pôle. En tant que relais de contacteur AC, il est optimisé pour les charges de courant alternatif couramment trouvées dans les environnements industriels, assurant un fonctionnement stable et une longue durée de vie électrique même dans des conditions de commutation fréquentes.
2.Spécifications techniques et caractéristiques de performance
Le DILA-31 est défini par un ensemble de spécifications électriques et mécaniques robustes qui le rendent adapté à un large éventail d'environnements industriels. Électriquement, il est nominal pour un courant de fonctionnement continu maximum de 4A par pôle. Il est disponible avec diverses tensions de bobine de commande, y compris des normes industrielles communes telles que 230V AC (50/60 Hz) et 24V DC, offrant une flexibilité de conception pour différents systèmes de tension de commande. Mécaniquement, le contacteur dispose d'une conception compacte, économisant de l'espace avec une largeur uniforme de 45mm, une hauteur de 68mm et un poids d'environ 254 grammes pour le modèle AC. Ce contacteur compact à 4 pôles est conçu pour un montage facile sur des rails DIN standard, une caractéristique omniprésente dans les panneaux de commande industriels, ce qui simplifie l'installation et l'entretien. Les connexions électriques sont effectuées via des bornes à vis fiables, qui assurent des connexions sécurisées et à haute intégrité pour les circuits d'alimentation et de contrôle. La construction est conçue pour répondre aux normes internationales, y compris la conformité RoHS, soulignant son adhésion aux réglementations environnementales et de sécurité mondiales.
Caractéristiques 3.Design et détails de construction
Architecture modulaire et extensible
Une caractéristique distinctive de la série DILA-31 est sa conception modulaire et extensible. L'unité de base à quatre pôles peut être agrandie avec des blocs de contact auxiliaires supplémentaires montés en haut, permettant d'augmenter le nombre total de contacts jusqu'à huit. Cette modularité permet aux ingénieurs de personnaliser la fonctionnalité du contacteur aux besoins exacts de l'application sans nécessiter une empreinte plus grande ou un dispositif complètement différent. Tous les contacts au sein de l'ensemble sont verrouillés et opposés, assurant une synchronisation mécanique précise et un fonctionnement sûr.
Construction robuste pour une longue durée de vie
Le DILA-31 est conçu pour la durabilité dans des environnements industriels exigeants. Les matériaux et la construction sont choisis pour assurer une longue durée de vie mécanique et électrique, capable de résister à des millions de cycles opérationnels. Le système de contact est conçu pour gérer efficacement l'arc électrique, et pour les modèles équipés d'eux, le 灭弧室 ne doit jamais être enlevé pendant le fonctionnement pour éviter les courts-circuits. L'utilisation de matériaux de haute qualité pour les contacts, les bobines et le boîtier isolant assure des performances et une résistance constantes à l'usure, à la corrosion et aux pannes électriques.
Caractéristiques intégrées de sécurité et de fiabilité
La sécurité est primordiale dans la conception de ce relais contacteur AC. Les contacts guidés positivement sont une caractéristique de sécurité critique, ce qui signifie que les contacts NC et NO ne peuvent jamais être fermés simultanément, ce qui est essentiel pour assurer des états de machine sûrs et un verrouillage fiable. Ce guidage forcé mécanique empêche les modes de défaillance qui pourraient conduire à des situations dangereuses, ce qui en fait un composant clé dans les circuits de commande liés à la sécurité.
4.Principaux domaines d'application et solutions industrielles
La polyvalence de l'Eaton DILA-31 en fait une pierre angulaire dans de nombreux scénarios d'automatisation et de contrôle industriels.
Automatisation industrielle et contrôle moteur
Son application principale est dans l'automatisation industrielle, où il agit comme un relais d'interface. Il est couramment utilisé pour contrôler de grands contacteurs ou démarreurs de moteurs directement à partir de la sortie d'un PLC. Cette configuration permet à la sortie PLC à faible courant de commuter en toute sécurité et de manière fiable les courants plus élevés requis par les bobines de démarrage du moteur. Dans des machines complexes, plusieurs contacteurs DILA-31 peuvent être utilisés pour gérer des moteurs à vitesses multiples, des démarreurs star-delta ou pour contrôler des moteurs auxiliaires pour les ventilateurs, les pompes et les compresseurs.
Systèmes de gestion et de distribution d'énergie
En tant que contacteur à 4 pôles, il convient parfaitement aux applications d'alimentation triphase. Il peut être utilisé pour commuter les trois phases et la ligne neutre d'un moteur ou d'une charge de chauffage simultanément. Cela le rend idéal pour les applications dans les systèmes de distribution d'énergie, tels que les systèmes de transfert automatique, les banques de condensateurs pour la correction du facteur de puissance et le contrôle des systèmes de chauffage industriel où l'isolement complet de la charge est nécessaire.
Automatisation et contrôle des bâtiments
Au-delà de l'industrie lourde, le DILA-31 est utilisé dans les systèmes d'automatisation des bâtiments. Il peut contrôler les unités HVAC triphasées, les grands systèmes d'éclairage et d'autres charges électriques importantes dans les bâtiments commerciaux. Ses performances fiables et sa conformité aux normes de sécurité en font un composant fiable pour la gestion des services de construction essentiels.
Considérations 5.Installation, câblage et entretien
Une installation adéquate est essentielle pour assurer le fonctionnement fiable et la longue durée de vie du contacteur DILA-31. Avant l'installation, il est recommandé de vérifier que la tension de la bobine correspond à la tension d'alimentation de commande et de vérifier manuellement que les pièces mobiles fonctionnent librement sans aucune liaison. Pendant l'installation, le contacteur doit être bien monté sur un rail DIN, et il faut prendre soin de s'assurer qu'aucune vis, fils ou autres débris ne tombent dans l'unité, car cela pourrait provoquer une liaison mécanique ou des courts-circuits électriques. Les bornes à vis doivent être serrées au couple spécifié pour assurer un bon contact électrique et éviter le relâchement en raison des vibrations.
Pour l'entretien, une inspection périodique est conseillée. Cela comprend la vérification des signes de surchauffage sur les bornes, s'assurer que le contacteur est exempt de poussière et de contamination excessives et vérifier qu'il fonctionne correctement. Un aspect clé de la maintenance implique les contacts. Alors que les contacts en alliage d'argent forment naturellement une couche d'oxyde sombre qui est conductrice et ne devrait pas être déposée, tout arc sévère qui provoque des trous importants ou un transfert de matériau peut nécessiter le remplacement ou le renouvellement du contact de l'ensemble de l'unité. Il est également essentiel que si le contacteur est fourni avec un 灭弧室, ce composant doit toujours être en place pendant le fonctionnement pour éteindre en toute sécurité les arcs et éviter les défaillances de phase en phase.
6.Avantages comparatifs et proposition de valeur
Efficacité spatiale et flexibilité de conception
La largeur compacte de 45 mm du DILA-31 représente un haut degré d'optimisation de l'espace pour un contacteur à 4 pôles. Cela permet aux concepteurs de panneaux de commande de construire plus de fonctionnalités dans une empreinte plus petite, réduisant la taille globale et le coût des boîtiers de commande. Son extensibilité modulaire améliore encore cette valeur, permettant des solutions personnalisées sans la nécessité de plusieurs dispositifs discrets.
Sécurité et fiabilité améliorées du système
L'incorporation de contacts guidés positivement augmente le niveau de sécurité des systèmes de commande. Cette fonctionnalité est indispensable pour les applications nécessitant la conformité aux normes de sécurité des machines, car elle aide à prévenir la survenance de défaillances pouvant conduire à des démarrages inattendus des machines ou à des conditions dangereuses. La construction robuste et les principes de conception éprouvés hérités de la série Eaton Moeller contribuent à un temps moyen élevé entre défaillances (MTBF), minimisant les temps d'arrêt non planifiés.
Économie opérationnelle
La longue durée de vie électrique et mécanique du DILA-31 se traduit directement par une réduction des coûts de remplacement et un coût total de possession plus bas. Sa capacité à s'interfacer directement aux PLC simplifie l'architecture du système de contrôle, réduisant potentiellement le besoin de modules d'interface intermédiaires et rationalisant la liste des matériaux pour les fabricants d'équipements originaux (OEM) et les utilisateurs finaux.
Questions fréquemment posées (FAQ)
Qu'est-ce qui distingue un contacteur 4 pôles comme le DILA-31 d'un contacteur 3 pôles standard?
Un contacteur standard à 3 pôles est généralement utilisé pour commuter les conducteurs triphasiques d'un moteur ou d'une charge. Un contacteur à 4 pôles ajoute un quatrième pôle, qui fournit un élément de commutation supplémentaire crucial. Ce pôle supplémentaire peut être utilisé pour commuter le conducteur neutre pour l'isolation complète de la charge, pour commuter un circuit de commande pour la signalisation ou l'entreverrouillage, ou pour fournir une alimentation en tension à un frein moteur dans les applications de levage. La configuration NO/NC flexible du DILA-31 sur ses poteaux le rend adaptable à tous ces rôles.
Le DILA-31 peut-il être utilisé pour les tensions de commande AC et DC ?
La série DILA-31 propose des modèles avec bobines conçues pour des types et des gammes de tension spécifiques. Il existe des versions avec des bobines nominales pour le fonctionnement AC (par exemple, 230V AC 50/60Hz) et des versions conçues pour le fonctionnement DC (par exemple, 24V DC). Il est essentiel de sélectionner le modèle avec une tension de bobine qui correspond à l'alimentation de commande disponible dans l'application pour assurer un bon fonctionnement et éviter les dommages.
Comment fonctionne l'extensibilité de ce contacteur dans la pratique?
L'unité DILA-31 de base peut être équipée de modules de contact auxiliaires supplémentaires disponibles séparément qui se fixent au haut de l'unité principale. Ces modules, qui peuvent fournir des contacts normalement ouverts ou normalement fermés supplémentaires, verrouillaient mécaniquement le contacteur principal. Lorsque la bobine du contacteur principal est alimentée et que l'armature se déplace, elle actionne également les contacts de ces modules auxiliaires, augmentant efficacement le nombre de circuits pouvant être commutés simultanément à partir d'un seul signal de commande.
Quelle est la signification des « contacts positivement guidés » ?
Les contacts guidés positivement (ou reliés mécaniquement) sont une caractéristique de sécurité fondamentale. Ils veillent à ce que les contacts normalement ouverts et normalement fermés soient reliés physiquement de manière à ce qu'il soit impossible de fermer les deux en même temps. Cette action "rompre avant faire" est cruciale pour les circuits d'interverrouillage de sécurité, car elle empêche une situation où, par exemple, une commande d'avance et d'inverse pourrait être appliquée simultanément à un moteur, ce qui pourrait causer un court-circuit ou des dommages à la machine.
Quelles sont les étapes clés pour le dépannage d'un DILA-31 qui ne fonctionne pas?
Tout d'abord, vérifiez que la tension de commande correcte est présente à travers les bornes de la bobine. Si la tension est présente mais que le contacteur ne tire pas, la bobine peut être défectueuse. Si elle chatte ou ne se scelle pas correctement, la tension peut être trop basse. Si la bobine est alimentée et que l'armature se déplace mais que la charge ne reçoit pas d'alimentation, les contacts principaux peuvent être usés ou endommagés. Assurez-vous toujours que l'alimentation est déconnectée avant d'effectuer une inspection physique ou une maintenance du contacteur ou de ses connexions de charge.
