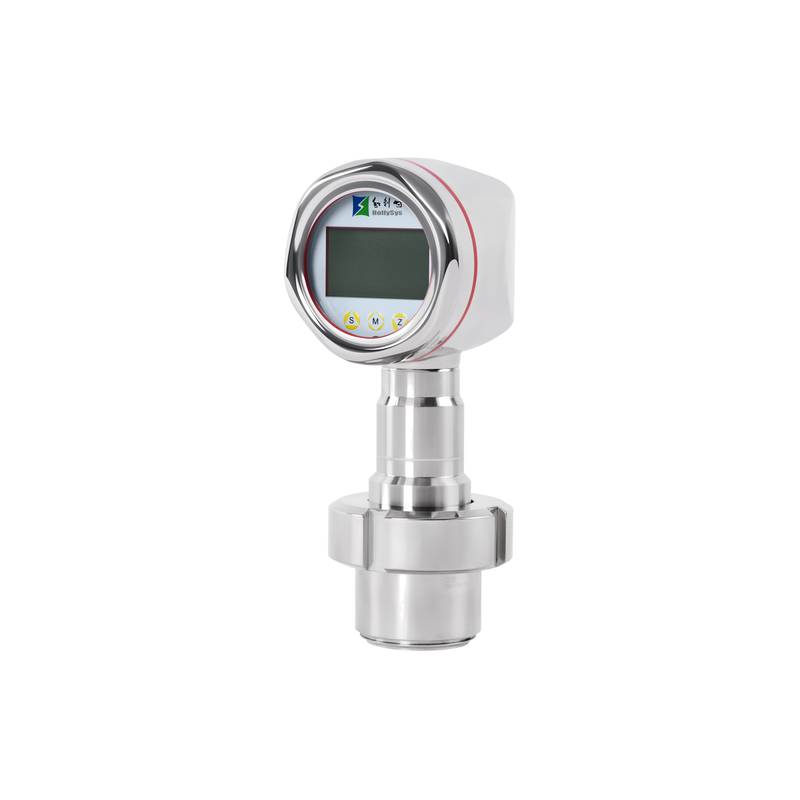

Le transmetteur de pression sanitaire HollySys AT4500S utilise une conception de diaphragme affleurant en 316L pour éliminer l'accumulation de médias et la croissance microbienne dans les canalisations de transformation pharmaceutique et agroalimentaire. Ce capteur de précision offre des mesures fiables de pression et de niveau de réservoir dans des cycles de fonctionnement rigoureux de nettoyage en place et de stérilisation en place.
Dans les installations de traitement aseptique modernes et les usines de fabrication biopharmaceutique, les transmetteurs de pression industriels standard introduisent fréquemment des vulnérabilités d'ingénierie critiques. Les connexions filetées conventionnelles ou les ports de capteurs encastrés créent des zones mortes où les milieux biologiques visqueux, le bouillon de fermentation ou les produits laitiers peuvent stagner. Ce matériau piégé résiste aux routines de nettoyage standard, entraînant une prolifération bactérienne, une contamination croisée et une défaillance potentielle des lots. De plus, les routines agressives de nettoyage en place impliquant des solutions caustiques à haute température et des cycles périodiques de stérilisation en place dépassant 120 degrés Celsius soumettent les instruments de mesure à un choc thermique sévère. Un tel stress environnemental induit généralement une dérive du zéro, une fatigue de la membrane et une dégradation du signal dans l'instrumentation électronique standard, compromettant la sécurité des processus et la conformité réglementaire.
Le transmetteur de pression sanitaire HollySys AT4500S répond directement à ces défis persistants de confinement grâce à une architecture mécanique hygiénique dédiée. L'instrument intègre une structure externe en acier inoxydable 316L entièrement soudée, associée à une connexion de processus à diaphragme affleurant optimisée, polie à une rugosité de finition de surface inférieure ou égale à 0,4 micromètre. En éliminant les crevasses internes et les zones de poche, le fluide de processus s'écoule en douceur à travers la membrane d'isolation, garantissant une libération complète du produit lors de la vidange et un rinçage rapide. La chambre de pression interne utilise des fluides de remplissage sanitaires conformes à la FDA qui transmettent en toute sécurité la pression du processus à l'élément capteur en silicium piézorésistif tout en résistant à de larges fluctuations de température. Un algorithme de compensation thermique numérique robuste est intégré au circuit de traitement embarqué, neutralisant en continu les coefficients de dilatation thermique et maintenant des performances de sortie stables lors de cycles thermiques rapides.
Spécifications techniques
Série de produits : AT4500S Sanitary Pressure Transmitter
Plage de mesure : 0 ~ 10 kPa to 0 ~ 10 MPa
Signal de sortie : 4-20 mA with HART, Modbus-RTU / RS485
Précision de référence : ± 0.2% of span, optional ± 0.1% of span upper limit
Matériau du diaphragme d'isolement : 316L stainless steel, Hastelloy C optional
Finition de surface : Ra ≤ 0.4 µm
Connexion de processus : Sanitary clamp, flange types conforming to international standards
Fluide de remplissage : FDA-compliant sanitary grade
Plage de température de fonctionnement : - 20°C - 85°C (medium dependent)
Indice de protection du boîtier : IP67
Intégration du système et configuration matérielle
L'installation physique réussie et l'intégration électrique de l'AT4500S nécessitent une attention particulière à la topologie du câblage et aux protocoles de mise à la terre dans des environnements industriels électriquement bruyants. Le transmetteur est doté d'un boîtier industriel robuste équipé d'entrées de câble standard conçues pour maintenir un indice de protection IP67 contre l'humidité et les jets de lavage. Les techniciens doivent utiliser des câbles d'instruments à paires torsadées blindées pour la boucle analogique 4-20 mA et les lignes de communication numérique afin de minimiser les interférences électromagnétiques provenant des variateurs de fréquence ou des éléments chauffants de haute puissance à proximité. Le blindage du câble doit être mis à la terre en un seul point — généralement du côté de l'armoire de commande — pour éviter les boucles de terre qui pourraient altérer les signaux de processus de faible niveau. Lors de l'établissement d'une communication locale via HART ou Modbus-RTU sur RS485, la résistance de boucle doit rester dans les limites opérationnelles spécifiées pour garantir l'intégrité des données lors d'une transmission longue distance vers le système de contrôle distribué ou le automate programmable.
Fiabilité et durabilité environnementale
La stabilité opérationnelle à long terme dans les environnements alimentaires et pharmaceutiques difficiles exige une durabilité mécanique supérieure et une gestion thermique efficace. L'AT4500S est conçu avec une enveloppe extérieure robuste entièrement en acier inoxydable qui résiste aux agents de nettoyage externes agressifs, aux lavages acides et aux jets d'eau à haute pression couramment utilisés dans l'assainissement quotidien des usines. L'élément capteur est hermétiquement scellé pour empêcher la pénétration d'humidité et l'accumulation de condensation lors de variations rapides de la température ambiante. Son isolation mécanique avancée protège le noyau piézorésistif interne des pics de pression, des coups de bélier et des chocs hydrauliques générés par des vannes de régulation à action rapide ou des pompes volumétriques. Ces caractéristiques structurelles procurent un temps moyen élevé entre pannes, réduisant les interventions de maintenance imprévues et maintenant des calendriers de production continus sur les lignes de fermentation et de brassage exigeantes.
Guide de sélection et options alternatives
Le choix de la configuration appropriée du transmetteur de pression implique l'évaluation de paramètres de processus spécifiques, notamment la pression de service maximale, les températures extrêmes de fonctionnement et la compatibilité chimique des matériaux en contact avec le fluide. Les ingénieurs doivent sélectionner la plage de mesure correcte — de 10 kPa pour la surveillance de l'espace de tête d'un bioréacteur à basse pression jusqu'à 10 MPa pour les lignes d'homogénéisation à haute pression — pour maintenir une résolution et une précision de mesure optimales. Pour les applications aqueuses standard, les diaphragmes en acier inoxydable 316L offrent une résistance à la corrosion suffisante, tandis que les agents de nettoyage chimiques hautement corrosifs ou les milieux agressifs peuvent nécessiter des membranes d'isolement en Hastelloy C. Beijing Zhongping Technology offre un support technique d'expert et des services complets de sélection de références croisées pour aider les équipes d'ingénierie à faire correspondre les spécifications exactes du processus avec les configurations d'appareils appropriées de l'inventaire local.
Foire aux questions (FAQ)
1. Quel est le délai de livraison standard et la politique de garantie pour ce transmetteur ?
Les commandes traitées par Beijing Zhongping Technology sont généralement expédiées à partir du stock local dans les délais commerciaux standard, et l'unité est soutenue par une garantie complète du fabricant de 12 mois couvrant les défauts de matériaux et de fabrication.
2. Beijing Zhongping Technology fournit-il des rapports de calibration avant expédition ?
Oui, chaque unité subit une vérification de qualité rigoureuse avant l'expédition, et une documentation de calibration traçable peut être fournie sur demande.
3. L'AT4500S peut-il résister à des procédures continues de nettoyage en place et de stérilisation en place ?
Oui, les composants en contact avec le fluide sont conçus pour résister à des solutions de nettoyage alcalines à haute température et à des cycles de stérilisation à la vapeur jusqu'aux seuils sanitaires industriels standard sans dégradation structurelle.
4. Quel est le but de l'indice de finition de surface de Ra inférieur ou égal à 0,4 micromètre ?
La surface polie ultra-lisse minimise les imperfections microscopiques où les bactéries ou les résidus organiques pourraient adhérer, garantissant un nettoyage efficace et empêchant la contamination biologique.
5. Comment le protocole de communication HART profite-t-il à la calibration sur site ?
Le protocole HART permet l'interrogation numérique à distance, la configuration, le réglage de l'amortissement et la surveillance diagnostique du transmetteur directement depuis la salle de contrôle ou via un communicateur portable sans nécessiter d'accès physique à l'appareil.
6. Est-il possible d'ajuster les paramètres de zéro et de plage localement sans communicateur portable ?
Oui, l'appareil prend en charge des mécanismes de réglage externe du zéro et de la plage en fonction de l'affichage local sélectionné et de l'option de configuration du boîtier.
7. Quelle tension d'alimentation est requise pour le fonctionnement standard de l'AT4500S ?
Le transmetteur fonctionne sur une plage de tension continue alimentée par boucle standard s'étendant généralement entre 12 VCC et 30 VCC, en fonction de la configuration de sortie spécifique et de la résistance de charge.
8. Des connexions de processus alternatives sont-elles disponibles pour les diamètres de tuyaux non standard ?
La série offre une grande variété de connexions sanitaires conformes aux normes internationales, y compris des configurations tri-clamp, filetées et à bride, pour répondre à diverses exigences d'infrastructure de tuyauterie.
9. Quel matériau de diaphragme d'isolement doit être choisi pour les produits chimiques de nettoyage hautement corrosifs ?
Pour les processus exposés à des agents oxydants agressifs ou à de graves attaques chimiques, les diaphragmes d'isolement en Hastelloy C sont recommandés comme alternative à l'acier inoxydable 316L standard.
10. Comment l'algorithme de compensation de température intégré améliore-t-il la précision de mesure ?
Le processeur embarqué corrige dynamiquement les signaux de sortie en temps réel pour contrer les effets de dilatation thermique causés par la fluctuation des températures de processus, garantissant des lectures de pression stables.
