La mesure précise de la pression demeure une pierre angulaire essentielle pour le contrôle des processus industriels modernes, exigeant des appareils offrant une stabilité à long terme et une réponse rapide dans des conditions de fonctionnement extrêmes. Le transmetteur de pression à sécurité intrinsèque HollySys AT5000 offre une surveillance de précision pour les variables de processus critiques tout en respectant des normes de conformité de sécurité strictes dans les environnements d'usine dangereux.

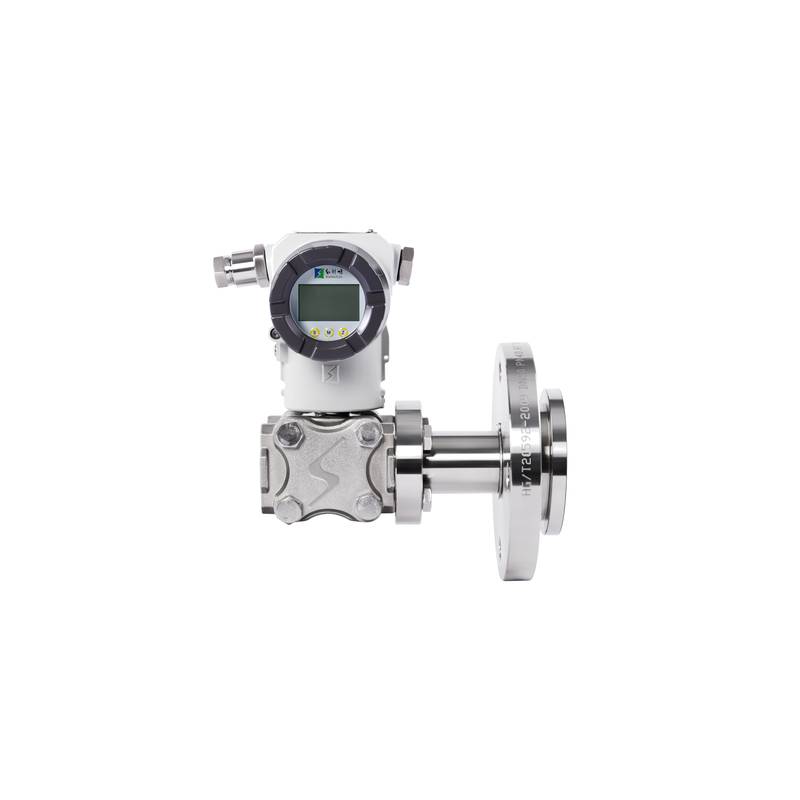

Le transmetteur de pression intelligent de la série HollySys AT5000 représente un instrument de terrain de nouvelle génération développé pour relever les défis de mesure complexes dans les industries de transformation. Les ingénieurs d'usine font fréquemment face à de sévères contraintes opérationnelles, notamment des milieux agressifs, des cycles thermiques extrêmes et des vibrations intérieures susceptibles de compromettre la précision des mesures ou d'entraîner une défaillance prématurée du capteur. Fonctionnant principalement au sein de la couche d'instrumentation de terrain et de contrôle de l'architecture d'automatisation industrielle, ce transmetteur convertit la pression physique en un signal électrique normalisé pour une intégration transparente dans les systèmes de contrôle distribués. Doté d'une technologie avancée de capteur en silicium monocristallin MEMS et d'un boîtier exclusif, l'appareil fournit des données de processus de haute précision tout en utilisant des circuits à faible consommation et des capacités d'autodiagnostic complètes pour soutenir les stratégies de maintenance prédictive.
Spécifications Techniques
Plage de Pression : (0~1) kPa à (0~40) MPa
Plage de Pression Différentielle : (0~50) Pa à (0~10) MPa
Plage de Température de Fonctionnement : -45 °C - 300 °C @ Raccord Process
Classe de Précision : Grade 0.05 @ Conditions de Référence
Matériaux de la Diaphragme : 316L, Hastelloy C, Tantale, Monel, Inconel 625, Revêtement PTFE/PFA, Dorure
Alimentation Électrique : 24 VDC ± 10% @ Borniers
Signal de Sortie : 4-20 mA avec protocole HART @ Bornes de Communication
Protection du Boîtier : IP67 @ Condition Installée
Indice de Protection contre les Explosions : Ex ia IIC T6 Ga @ Zones Dangereuses
Temps de Réponse : 100 ms @ Changement d'Entrée Échelon
Intégration Système et Configuration Matérielle
Une installation mécanique et électrique correcte garantit une transmission de signal fiable et évite les erreurs de mesure causées par le bruit environnemental ou les boucles de terre. Montez solidement le transmetteur sur un support de tuyau rigide de 2 pouces ou sur un raccord de processus direct à l'aide de supports de montage adaptés afin de minimiser l'instabilité induite par les vibrations. Lors de la connexion de la boucle électrique, utilisez des câbles d'instrumentation à paires torsadées blindées pour protéger les signaux de communication 4-20 mA et HART contre les interférences électromagnétiques générées par les variateurs de fréquence proches ou les lignes électriques à haute tension. Raccordez le blindage du câble à la barre de mise à la terre du système de contrôle tout en laissant le blindage côté terrain flottant pour éviter les courants de boucle de terre. Assurez-vous que le couvercle du boîtier et les entrées de conduits sont hermétiquement scellés avec un produit d'étanchéité pour filetage approuvé afin de maintenir l'intégrité du boîtier antidéflagrant.
Fiabilité et Durabilité Environnementale
Les environnements de processus industriels soumis aux instruments de terrain à un stress thermique sévère, à la pénétration d'humidité et à des substances corrosives qui mettent à l'épreuve la survie du matériel. Le boîtier du transmetteur présente une conception de moulage robuste avec des indices de protection contre la pénétration élevés, empêchant l'accumulation d'humidité et de poussière dans le compartiment électronique interne. Des algorithmes de compensation thermique avancés ajustent dynamiquement les sorties des capteurs à travers des températures de processus extrêmes allant de conditions sous zéro jusqu'à 300 °C, garantissant des performances stables sans dérive thermique. Les parties en contact avec le fluide utilisent des matériaux spéciaux résistants à la corrosion tels que l'Hastelloy et le Tantale pour résister aux milieux chimiques agressifs. Des suppresseurs de tension transitoire intégrés protègent les circuits internes contre les surtensions de foudre et les pics de puissance, contribuant à un temps moyen étendu entre les pannes lors d'opérations industrielles continues.
Guide de Sélection et Options Alternatives
La sélection du transmetteur de pression optimal nécessite une évaluation minutieuse des limites de pression du processus, de la compatibilité des fluides et des exigences de classification des zones dangereuses. Les ingénieurs doivent faire correspondre le matériau de la membrane en contact avec le fluide aux propriétés chimiques du fluide de processus pour éviter une corrosion prématurée ou des piqûres. Pour les applications impliquant des pressions statiques élevées ou des mesures de pression différentielle, vérifiez que la plage sélectionnée s'adapte à la fois aux points de fonctionnement normaux et aux pics de surpression potentiels du processus. Lors du remplacement d'anciens instruments ou de l'expansion d'unités de processus existantes, les équipes techniques peuvent s'appuyer sur le support de Beijing Zhongping Technology pour identifier les références croisées exactes, évaluer des matériaux en contact alternatifs et sécuriser des composants d'origine vérifiés à partir de l'inventaire local afin de minimiser les temps d'arrêt du projet.
Foire Aux Questions (FAQ)
1. Quel est l'état actuel de l'inventaire local et le délai de livraison pour la série AT5000 ?
Beijing Zhongping Technology maintient un stock régional actif de configurations HollySys AT5000 standard, permettant une expédition rapide le jour même et des délais de livraison courts pour éliminer les retards d'expédition à l'étranger.
2. Quelle couverture de garantie et quels processus de retour RMA s'appliquent à ces transmetteurs ?
Toutes les unités bénéficient d'une garantie constructeur complète de 12 mois, complétée par une vérification de la qualité avant expédition et un traitement RMA local rationalisé géré par Beijing Zhongping Technology.
3. Quelles sont les exigences d'alimentation électrique et les caractéristiques de consommation d'énergie ?
Le transmetteur fonctionne sur une alimentation de boucle standard de 24 VDC avec une plage de tension admissible comprise entre 12,5 VDC et 30 VDC, doté d'une consommation d'énergie ultra-faible pour prendre en charge les topologies de réseau HART multi-points.
4. Quels protocoles de communication et interfaces numériques sont pris en charge pour la configuration à distance ?
L'appareil prend en charge la sortie analogique standard 4-20 mA combinée au protocole de communication numérique HART superposé, permettant une configuration complète des paramètres à distance, l'étalonnage et la surveillance diagnostique via des communicateurs portables compatibles ou un logiciel de gestion d'actifs.
5. Quels indices de protection environnementale et certifications antidéflagrantes l'unité possède-t-elle ?
L'instrument est certifié avec un indice de protection de boîtier IP67 et présente une conception à sécurité intrinsèque conforme aux normes Ex ia IIC T6 Ga pour un fonctionnement sûr dans des atmosphères de gaz explosifs.
6. Quelles options de montage mécanique sont disponibles pour les modèles de pression différentielle et relative ?
Le transmetteur prend en charge le montage de manifolds traditionnels à 3 ou 5 vannes via des brides IEC standard, ainsi que des configurations de montage direct sur support de tuyau et de montage mural utilisant du matériel d'installation en acier inoxydable.
7. Comment le système d'autodiagnostic interne aide-t-il à la maintenance de routine et au dépannage ?
Le microprocesseur intégré surveille en permanence la santé du capteur, la stabilité de la tension d'alimentation et les limites de température interne, générant des indicateurs de diagnostic spécifiques pour alerter les opérateurs de conditions de processus anormales ou de la dégradation du capteur avant qu'une panne ne se produise.
8. Comment les ingénieurs peuvent-ils vérifier la compatibilité logicielle et la correspondance des paramètres avec les systèmes de contrôle existants ?
L'appareil s'intègre de manière transparente aux principaux systèmes de contrôle distribués grâce à des fichiers de description d'appareil HART standard, permettant un mappage de données fluide et une mise à l'échelle de la configuration sans nécessiter de matériel de passerelle propriétaire.
