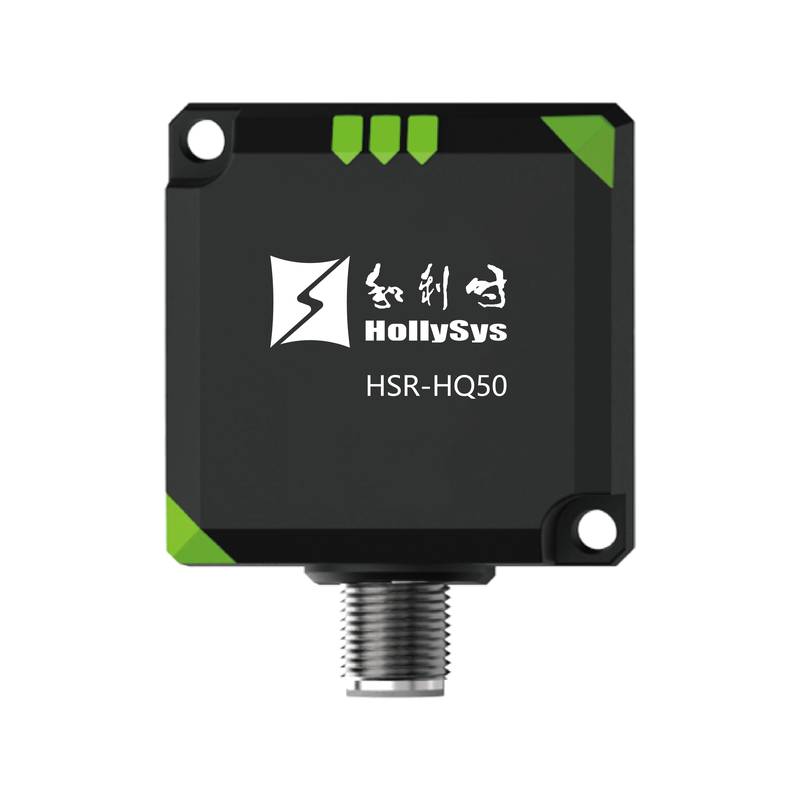

Les lignes d'automatisation industrielle souffrent souvent d'une grave dégradation des codes-barres optiques causée par le brouillard d'huile, le fluide de coupe et l'usure mécanique, ce qui entraîne une perte de données et des temps d'arrêt imprévus. Le système RFID HollySys HSR utilise une technologie de radiofréquence avancée à haute et ultra-haute fréquence pour garantir un traçage fiable des données sur les palettes et supports métalliques. Beijing Zhongping Technology soutient les ingénieurs locaux en fournissant ces composants robustes pour des mises à niveau d'automatisation d'usine fluides.
Les environnements de fabrication automatisés modernes présentent des défis majeurs pour la collecte de données, en particulier dans les lignes de soudage automobile et les cellules d'assemblage de batteries au lithium où les interférences électromagnétiques et les réflexions métalliques perturbent les signaux des capteurs. Les étiquettes optiques échouent fréquemment en raison de la contamination par les huiles d'usinage et la poussière, tandis que les capteurs de proximité conventionnels manquent de la capacité de charge de données requise pour la fabrication flexible moderne. La série RFID HollySys HSR répond à ces contraintes physiques en employant des circuits radio dédiés à haute et ultra-haute fréquence combinés à des algorithmes spécialisés immunisés contre le métal. Cette architecture permet aux têtes de lecture de capturer avec précision les données des étiquettes montées directement sur des surfaces métalliques sans dégradation du signal. Le système traite l'énergie radiofréquence de manière efficace, garantissant une communication stable même à proximité de lignes électriques à fort courant ou d'équipements de soudage lourds.
Spécifications Techniques
Fréquence de Fonctionnement HF : 13.56 MHz @ ISO/IEC 15693
Fréquence de Fonctionnement UHF : 860-960 MHz @ ISO/IEC 18000-6C
Indice de Protection : IP67 @ -25°C à +70°C
Plage de Tension d'Alimentation : 24 VDC ± 10% @ Ondulation < 10%
Interface de Communication IO-Link : HSR-HM18-IOL @ 38.4 kbps
Interface de Communication RS485 : HSR-HM18-485 @ Protocole Modbus-RTU
Interface de Communication PROFINET : HSR-UQ215-PN @ 100 Mbps
Interface de Communication EtherCAT : HSR-UQ215-ECT @ 100 Mbps
Interface de Communication EtherNet/IP : HSR-UQ215-EIP @ 100 Mbps
Distance de Lecture HF M18 : 0-30 mm @ Étiquette Standard
Distance de Lecture HF M30 : 0-50 mm @ Étiquette Standard
Distance de Lecture HF Carré 50 : 0-80 mm @ Étiquette Standard
Distance de Lecture HF Carré 80 : 0-110 mm @ Étiquette Standard
Distance de Lecture HF Carré 100 : 0-150 mm @ Étiquette Standard
Distance de Lecture UHF 215 : 0-10 M @ Antenne 9 dbi
Distance de Lecture UHF 100 : 0-2 M @ Antenne Intégrée
Mémoire d'Étiquette Haute Fréquence : 128 Octets à 2 Ko @ EEPROM
Mémoire d'Étiquette Ultra Haute Fréquence : U8 / H3 / H9 @ Mémoire Utilisateur Configurable
Matériau du Boîtier : Laiton Nickelé et PA66 Industriel @ Ignifuge
Intégration du Système et Configuration Matérielle
L'intégration des lecteurs RFID HSR dans une architecture de contrôle existante nécessite une attention particulière au montage physique et au câblage électrique pour éviter les boucles de masse et l'atténuation du signal. Les têtes de lecture utilisent des connecteurs industriels normalisés M12 ou à bornes conçus pour une transmission sécurisée dans des environnements à fortes vibrations. Des câbles à paires torsadées blindées doivent être utilisés pour les connexions RS485 et de bus de terrain, le blindage du câble étant correctement mis à la terre au point d'entrée de l'armoire de commande à l'aide de presses-étoupes CEM pour supprimer le bruit électromagnétique à haute fréquence. Lors de l'installation de plusieurs têtes de lecture à proximité, maintenez la distance de séparation minimale spécifiée dans le manuel physique pour éviter la diaphonie entre les champs radiofréquents adjacents. La distribution de l'alimentation doit être acheminée séparément des câbles de commande de moteur pour maintenir une tension d'alimentation stable de 24 VDC aux bornes de l'appareil. Les contrôleurs de bus tels que la série HSR67 regroupent plusieurs canaux radiofréquences, simplifiant la disposition de la topologie et réduisant la complexité du câblage à travers les nœuds de station distribués.
Fiabilité et Durabilité Environnementale
Les conditions d'usine difficiles exigent une conception mécanique et thermique robuste pour garantir un fonctionnement continu et sans maintenance. La série HSR dispose d'un indice de protection IP67, scellant l'électronique interne contre l'exposition continue à l'humidité, aux pulvérisations de liquide de refroidissement et à la poussière fine. La gestion thermique est optimisée pour des températures ambiantes de fonctionnement allant de -25°C à +70°C, empêchant la dégradation des composants internes pendant les cycles opérationnels à haute température. Le boîtier utilise des matériaux résistants à la corrosion qui supportent les agents de nettoyage chimique agressifs couramment utilisés dans les lignes de transformation des aliments et d'emballage pharmaceutique. De plus, les étiquettes anti-métal spécialisées maintiennent l'intégrité structurelle et électrique sous contrainte mécanique, chocs thermiques répétés et charges de compression lourdes typiques des ateliers de carrosserie automobile et des convoyeurs de manutention lourde.
Guide de Sélection et Options Alternatives
Le choix de la configuration RFID correcte dépend des exigences de distance de lecture, de la taille de la mémoire des étiquettes et des réseaux de bus de terrain disponibles dans l'architecture de l'usine. Les modèles haute fréquence avec interfaces IO-Link ou RS485 conviennent au suivi de palettes à courte portée et à l'identification d'outils sur les machines CNC, tandis que les unités ultra-haute fréquence avec protocoles PROFINET ou EtherCAT sont optimisées pour le tri logistique longue portée et la gestion deスマート entrepôts (smart warehouses). Beijing Zhongping Technology fournit un support technique et des services de sélection par référence croisée pour aider les ingénieurs à associer des têtes de lecture, des antennes et des étiquettes anti-métal spécifiques à des exigences d'application uniques. La disponibilité des stocks locaux garantit un déploiement rapide des projets et un temps d'arrêt minimal lors du remplacement de composants ou des phases d'extension de ligne.
Foire Aux Questions (FAQ)
1. Quel est le délai de livraison typique pour les modèles de lecteurs RFID HSR standard ?
Les configurations standard sont stockées pour une expédition immédiate, tandis que les variantes spécialisées à haute température ou à bus personnalisé nécessitent des délais d'expédition d'usine standard.
2. Quelle couverture de garantie s'applique au matériel RFID HSR ?
Tous les composants matériels sont couverts par une garantie fabricant complète de 12 mois couvrant les défauts de matière et de fabrication.
3. Comment le montage sur métal affecte-t-il la portée de lecture des étiquettes HSR ?
Les étiquettes standard perdent en performance lorsqu'elles sont placées directement sur des surfaces métalliques, tandis que les étiquettes anti-métal désignées utilisent une couche de blindage pour rediriger les champs magnétiques, maintenant des distances de lecture stables jusqu'à 80 mm pour les variantes haute fréquence.
4. Les lecteurs de la série HSR-HM peuvent-ils communiquer directement avec les maîtres IO-Link ?
Oui, les modèles désignés par le suffixe IOL prennent en charge le protocole de communication IO-Link, permettant la configuration des paramètres et l'échange de données de processus cycliques via des modules maîtres standard.
5. Quelle est la longueur de câble maximale autorisée pour la communication RS485 ?
La ligne de communication RS485 prend en charge des distances allant jusqu'à 1 200 mètres sous des débits en bauds standard, à condition que des résistances de terminaison de ligne appropriées soient installées aux deux extrémités.
6. Les antennes UHF sont-elles interchangeables avec différents modules de lecture ?
Les modèles de lecteurs UHF tels que le HSR-UQ215 prennent en charge des antennes externes telles que le HSR-UA-50, le HSR-UA-150 et le HSR-UA-240, permettant une couverture de lecture évolutive en fonction de la zone de détection physique.
7. Comment les paramètres de l'appareil sont-ils configurés lors de la configuration initiale ?
Les paramètres peuvent être configurés via un logiciel d'ingénierie PLC standard en utilisant des fichiers de description d'appareil (GSD/EDS) ou directement via des outils de paramétrage IO-Link selon le type d'interface.
8. Quelle est la capacité maximale de stockage de données des étiquettes prises en charge ?
La mémoire des étiquettes varie de 128 octets à 2 Ko pour les modèles haute fréquence, et dispose de banques de mémoire utilisateur configurables pour les variantes ultra-haute fréquence selon le type de puce spécifique sélectionné.
