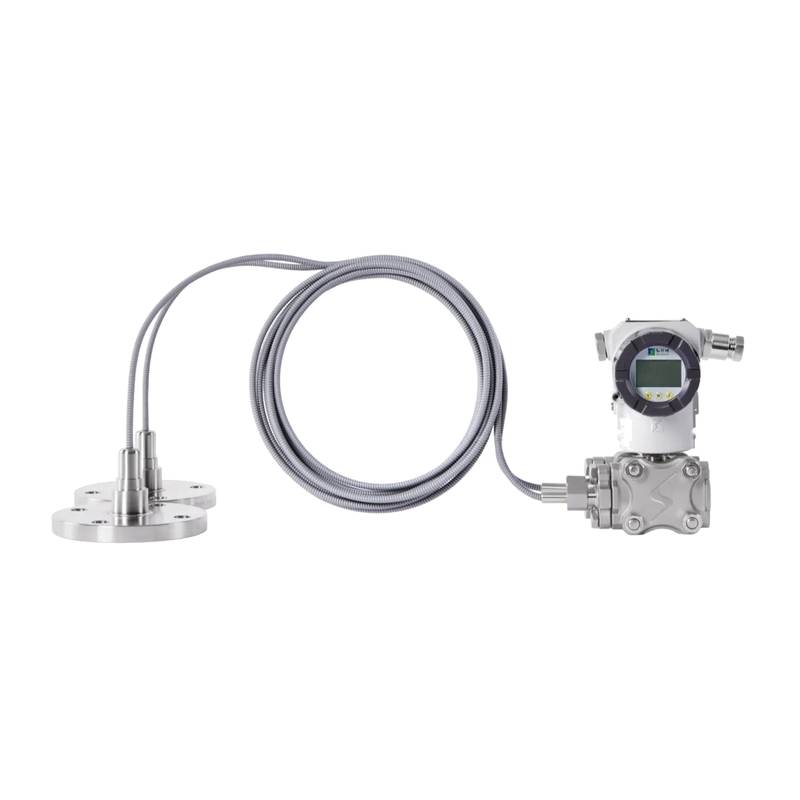

Le transmetteur de pression différentielle et indicateur de niveau HollySys AT4500 offre une mesure de précision pour les environnements de processus volatils. Conçu avec une technologie de capteur en silicium monocristallin, il maintient des lectures stables malgré des contraintes mécaniques sévères.
Le déploiement d'une instrumentation haute pression dans de vastes usines industrielles expose souvent les boucles de mesure aux vibrations, aux chocs thermiques et à des expositions chimiques agressives. Les capteurs traditionnels souffrent de dérive du signal et de fatigue de la membrane lorsqu'ils sont soumis à des fluctuations de pression continues. Le transmetteur de pression différentielle AT4500 résout ce problème en exploitant une technologie avancée de silicium monocristallin et une configuration de boîtier brevetée. L'élément de détection est physiquement isolé dans la section supérieure du boîtier métallique, à l'écart de l'interface directe avec le milieu, garantissant à la fois un découplage mécanique et une isolation thermique. Des conducteurs intégrés frittés dans le verre fournissent une isolation électrique à haute résistance par rapport au corps métallique, améliorant la résistance aux surtensions transitoires et aux interférences électromagnétiques. Cette conception empêche les pannes de fonctionnement dans les systèmes de traitement chimique lourd et de gestion des fluides.
Spécifications Techniques
Plage : 0-200Pa～40MPa
Signal de Sortie : 4-20mA+HART @ 24 VDC
Précision de Référence : ±0,075 % de la limite supérieure de l'étendue
Matériaux de la Membrane : 316L, Hastelloy C, Tantale, Revêtement PFA, Doré
Raccord Process : 1/2-14NPT Femelle @ Interface Process
Alimentation : 12-45 VDC @ Bornier
Température Ambiante : -40°C - 85°C @ État de Fonctionnement
Temps de Réponse : 90 ms @ Changement d'entrée en échelon
Intégration Système et Configuration Matérielle
Une installation mécanique correcte nécessite de monter solidement le transmetteur de pression différentielle sur un support d'instrument rigide ou un réseau de tuyauterie d'impulsion à l'aide de boulons en acier au carbone ou en acier inoxydable homologués. Connectez la tuyauterie de processus aux chambres haute et basse pression, en veillant à une orientation correcte pour éviter les poches de gaz piégées en service liquide ou l'accumulation de condensats en service gaz. Utilisez des câbles à paires torsadées blindées pour la transmission du signal afin de minimiser les interférences électromagnétiques provenant des variateurs de fréquence ou des lignes électriques à haute tension proches. Raccordez la boucle de courant 4-20mA et les fils de communication HART aux borniers à vis internes, en veillant à maintenir la polarité. Mettez le blindage du câble à la terre exclusivement du côté de l'armoire de commande pour éliminer les boucles de masse et se protéger contre les surtensions transitoires induites.
Fiabilité et Durabilité Environnementale
Le boîtier présente un indice de protection IP67, protégeant l'électronique interne contre la pénétration de poussière et l'immersion temporaire dans l'eau pendant les cycles de lavage. Son boîtier robuste en alliage d'aluminium ou en acier inoxydable résiste aux agents atmosphériques corrosifs typiques des usines chimiques et des plates-formes offshore. Des circuits de compensation thermique intégrés s'adaptent aux variations de température ambiante, préservant la linéarité des mesures sans réétalonnage manuel. L'isolation mécanique du capteur en silicium monocristallin atténue les contraintes dues aux charges élevées des tuyauteries, prolongeant les intervalles de service et réduisant les coûts globaux de maintenance dans le cadre d'opérations d'usine continues.
Guide de Sélection et Options Alternatives
La sélection de la variante appropriée dépend du milieu de fonctionnement, des limites de pression statique et des exigences de compatibilité chimique de la boucle spécifique. Beijing Zhongping Technology fournit un support complet de sélection par recoupement et des options de remplacement de stock local immédiat pour garantir un temps d'arrêt minimal pour les extensions d'usine ou les événements de maintenance d'urgence. Les ingénieurs doivent vérifier les matériaux en contact avec le fluide, tels que le choix du Tantale ou de l'Hastelloy C pour les acides hautement corrosifs, et confirmer que les classes de brides correspondent aux raccordements de processus existants.
Foire Aux Questions (FAQ)
1. Quel est l'état actuel du stock local et le délai de livraison pour les remplacements urgents ?
Beijing Zhongping Technology maintient un inventaire régional actif des configurations standard de l'AT4500, permettant une expédition le jour même pour les besoins de maintenance critiques.
2. Quelle est la couverture de la garantie et la procédure RMA pour les unités défectueuses ?
Toutes les unités comprennent une garantie constructeur de 12 mois soutenue par une vérification de la qualité avant expédition, avec un traitement RMA local géré par Beijing Zhongping Technology.
3. Quelles sont les limites de tension d'alimentation électrique et les caractéristiques de consommation d'énergie ?
Le transmetteur fonctionne sur une alimentation de boucle allant de 12 VDC à 45 VDC, avec une consommation d'énergie typique optimisée pour les configurations de boucle standard 4-20mA.
4. Quels protocoles de communication sont pris en charge en plus de la sortie analogique standard ?
L'unité prend en charge le signal 4-20mA combiné au protocole HART, ainsi que Modbus-RTU sur RS485 pour les architectures de réseaux numériques multipoints.
5. Quel indice de protection environnementale le boîtier atteint-il contre la poussière et l'humidité ?
L'ensemble est conforme aux normes IP67, protégeant les circuits internes contre la pénétration de poussière et l'exposition à une forte humidité.
6. Comment les vibrations mécaniques sont-elles gérées lors d'applications industrielles à forte contrainte ?
Le capteur en silicium monocristallin réside dans un boîtier supérieur mécaniquement isolé, absorbant les vibrations de la tuyauterie sans compromettre la stabilité de la sortie.
7. Quels contrôles de maintenance de routine sont recommandés pour la santé opérationnelle à long terme ?
Inspectez périodiquement les lignes d'impulsion pour détecter les obstructions, vérifiez le serrage des vis des bornes et contrôlez l'étalonnage du point zéro à l'aide d'un communicateur portable HART étalonné.
8. Comment l'appareil s'intègre-t-il dans les systèmes de contrôle et les progiciels existants ?
L'intégration utilise des fichiers de description d'appareil HART standard et des tables de registres Modbus, garantissant une compatibilité transparente avec les principaux systèmes de contrôle distribués et automates programmables.
