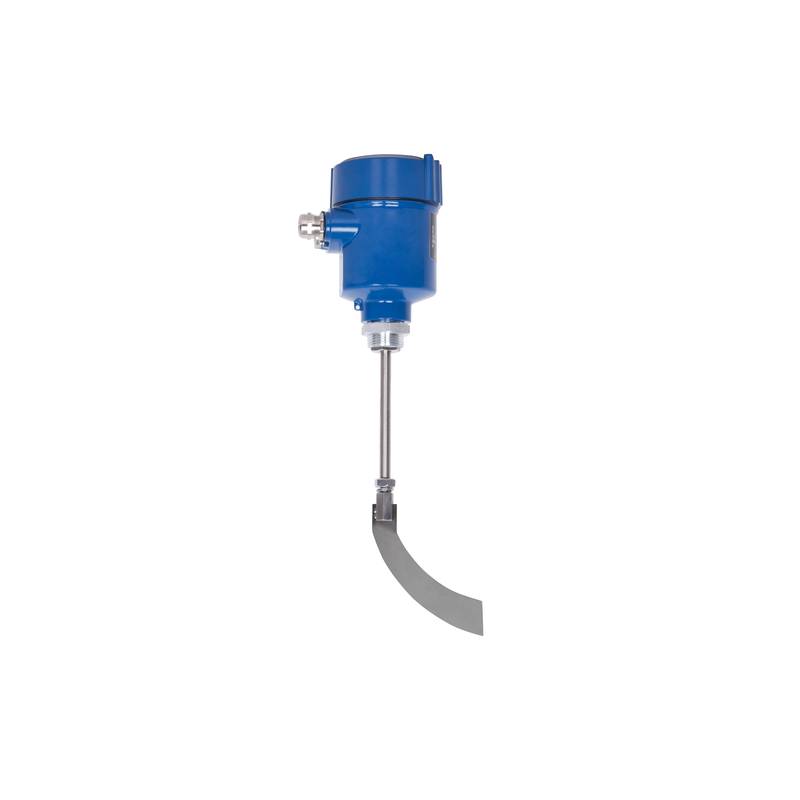

Le détecteur de niveau à palette rotative ALZK-500 fournit une détection de matériaux solides fiable et à l'état solide pour les applications de poudres et de granulés. Conçue pour offrir des performances robustes, cette unité s'intègre parfaitement dans les architectures de contrôle industriel.
Le détecteur de niveau à palette rotative ALZK-500 est un dispositif de contrôle de terrain spécialisé conçu pour détecter la hauteur de niveau des matériaux solides tels que les poudres et les substances granulaires dans les environnements de traitement industriel. Les opérateurs d'usines et les ingénieurs de maintenance dans des secteurs tels que la transformation des aliments, l'industrie pharmaceutique et la fabrication chimique font face à des défis persistants concernant la détection fiable des solides dans des conditions poussiéreuses difficiles, l'agglomération des matériaux et l'usure mécanique. Ce produit résout ces problèmes en employant une conception d'étanchéité spécialisée, des capacités de protection contre les surcharges exceptionnelles et un cadre d'installation mécanique simplifié. Fonctionnant principalement dans la couche de contrôle de terrain de l'architecture d'automatisation industrielle, il s'interface directement avec la logique de relais locale ou les automates programmables pour empêcher le débivrement des trémies, les conditions de marche à sec et la pénurie de matériaux. En convertissant la résistance mécanique de la palette en signaux de commutation électrique fiables, il garantit un suivi continu et automatisé des stocks sans nécessiter de routines d'étalonnage complexes.
Spécifications techniques
Plage de mesure : 0 ~ 2000 mm
Température de fonctionnement : -10 ~ 350 ℃
Alimentation : 24 VDC / 220 VAC
Matériau du boîtier : Alliage d'aluminium moulé sous pression
Protection du boîtier : IP65
Raccordement process : Bride filetée G1
Plage de couple : Tension multi-étagée réglable
Contact de sortie : Sortie relais SPDT 5 A à 250 VAC
Principe de fonctionnement
Le cycle de fonctionnement repose sur un micromoteur synchrone entraînant une palette rotative à une vitesse constante et faible lorsque la chambre de mesure est exempte de matériau.
À mesure que les solides en vrac s'accumulent et submergent les pales de la palette, la résistance physique arrête la rotation de l'arbre interne, générant un couple réactif contre le mécanisme de ressort interne.
Cette déflexion rotationnelle force l'actionneur d'un micro-interrupteur à se déclencher, modifiant l'état du contact électrique pour signaler une condition d'alarme de niveau haut ou de verrouillage de commande.
Une fois que le niveau du matériau descend en dessous du rayon de la palette, la tension du ressort interne ramène l'arbre principal à sa position initiale, libérant le micro-interrupteur et reprenant la rotation du moteur.
Les utilisateurs peuvent régler le paramètre de tension interne pour l'adapter aux densités apparentes spécifiques des matériaux, garantissant un équilibre de sensibilité pour les poudres légères par rapport aux granulés lourds.
[DIAGRAM: Vue éclatée du moteur interne de l'ALZK-500, de l'ensemble de réglage de la tension du ressort et de la disposition d'étanchéité de l'arbre de la palette]
Pourquoi ce produit
Lorsque votre installation de manutention de vrac nécessite une détection de niveau fiable dans des milieux denses et abrasifs, ce produit offre une durabilité exceptionnelle grâce à un arbre renforcé et une structure de roulement qui résistent aux charges latérales importantes.
Lorsque votre application exige une résistance aux processus thermiques extrêmes, cette unité offre une stabilité de fonctionnement jusqu'à 350 ℃ grâce à une conception d'isolation haute température spécialisée.
Lorsque vos ingénieurs d'installation ont besoin d'une configuration mécanique rapide et sans tracas, ce commutateur fournit des montages à bride filetée standardisés qui s'intègrent directement dans les orifices de cuve existants.
Lorsque votre usine nécessite une compatibilité multitension pour divers panneaux électriques, cet équipement s'adapte sans effort aux normes d'alimentation 24 VDC et 220 VAC.
Lorsque votre calendrier de maintenance exige de minimiser les temps d'arrêt imprévus, l'embrayage de protection contre les surcharges robuste empêche les grillages du moteur lors de blocages mécaniques graves.
Lorsque votre équipe d'approvisionnement évalue la valeur du cycle de vie à long terme, ce commutateur garantit une durée de service fiable et à faible maintenance soutenue par Beijing Zhongping Technology (北京众平科技股份有限公司), fournissant une assistance technique professionnelle et une disponibilité locale fiable des composants.
Intégration système et configuration matérielle
L'intégration dans les armoires de commande industrielle ou les boîtes de jonction de terrain nécessite une attention particulière aux pratiques de câblage électrique pour éviter les modes de défaillance industrielle courants. Connectez les bornes d'alimentation et de sortie de relais à l'aide de câbles multiconducteurs blindés pour isoler les signaux de commande des lignes de moteur à haute tension et des variateurs de fréquence. Assurez-vous que les blindages de câbles sont correctement raccordés au bus de terre du panneau de commande pour éliminer les interférences électromagnétiques et les boucles de terre. Lors du montage de l'unité sur des silos de stockage ou des cuves de processus, vérifiez que l'angle d'insertion évite un impact direct et à grande vitesse du matériau pendant les cycles de remplissage pneumatique. Utilisez des mastics d'étanchéité pour filetage ou des joints appropriés correspondant à la pression nominale de la cuve de processus pour maintenir l'intégrité structurelle et empêcher la pénétration de poussière au niveau de l'interface de la bride de montage.
Fiabilité et durabilité environnementale
Conçue pour un service industriel exigeant, l'unité dispose d'un indice de protection contre la pénétration IP65 qui protège les composants électromécaniques internes de l'accumulation de poussière fine et des jets de lavage. Le mécanisme d'entraînement interne intègre des barrières thermiques spécialisées et des lubrifiants haute température pour maintenir l'intégrité opérationnelle dans des environnements thermiques difficiles allant jusqu'à 350 ℃. Pour maximiser la longévité opérationnelle, la maintenance de routine doit inclure l'inspection de l'arbre de la palette externe pour détecter l'accumulation de matériaux ou l'usure abrasive lors des arrêts planifiés de l'usine. La construction mécanique robuste et les normes rigoureuses de contrôle de la qualité en usine garantissent un temps moyen entre pannes prolongé, minimisant les arrêts opérationnels imprévus dans les lignes de manutention de matériaux critiques.
Guide de sélection et options alternatives
La sélection du commutateur de niveau correct nécessite d'évaluer la température de la cuve, la densité du matériau et la compatibilité du raccordement à bride pour correspondre avec précision aux contraintes du processus. Pour les applications standard à température ambiante impliquant des poudres légères, les configurations standard offrent une sensibilité et un rapport coût-efficacité optimaux. Lors de la manipulation de trémies d'agrégats à haute température ou de granulés chimiques collants, des variantes spécialisées à haute température ou des configurations à arbre prolongé sont recommandées. Beijing Zhongping Technology (北京众平科技股份有限公司) maintient un inventaire complet de composants d'automatisation industrielle d'origine et offre un support de sélection de référence croisée professionnel, garantissant une livraison rapide et un remplacement transparent pour les exigences spécifiques de votre usine.
Foire aux questions (FAQ)
1. Quelle est la disponibilité actuelle du stock local et le délai de livraison pour l'ALZK-500 ?
Beijing Zhongping Technology (北京众平科技股份有限公司) maintient un inventaire régional actif de cette unité pour soutenir une expédition immédiate et minimiser les temps d'arrêt opérationnels causés par des pannes d'équipement.
2. Quelle couverture de garantie et quelles procédures RMA s'appliquent à cette unité ?
Ce produit est pris en charge par une garantie d'usine complète de 12 mois, avec un support technique localisé et un traitement efficace des autorisations de retour de marchandise géré par Beijing Zhongping Technology (北京众平科技股份有限公司).
3. Quelles sont les exigences d'alimentation électrique et les spécifications de consommation d'énergie ?
L'unité prend en charge des options de double entrée d'alimentation de 24 VDC ou 220 VAC, avec une puissance nominale de consommation interne inférieure à 5 W pendant la rotation normale du moteur.
4. Quel type de signal de sortie électrique le commutateur fournit-il au système de contrôle ?
Il fournit un contact de sortie de relais unipolaire bidirectionnel (SPDT) standard évalué pour commuter jusqu'à 5 A à 250 VAC.
5. Quelle est la température maximale nominale pour les applications à haute température ?
L'unité est conçue pour fonctionner en continu dans des températures ambiantes de processus allant jusqu'à 350 ℃.
6. Quel filetage mécanique ou quelle taille de bride est utilisé pour le montage sur le processus ?
Il utilise un raccord à bride fileté G1 standard pour une fixation sécurisée à la cuve.
7. Comment la sensibilité de la palette est-elle ajustée pour différentes densités de matériaux ?
La sensibilité est ajustée via un mécanisme de tension de ressort interne qui permet aux opérateurs d'étalonner le seuil de couple en fonction du poids de la poudre ou du granulé.
8. Quel est l'indice de protection contre la pénétration du boîtier contre la poussière et l'humidité ?
Le boîtier est évalué selon les normes IP65, offrant une protection fiable contre la pénétration de poussière et les jets d'eau à basse pression.
