Vue d'ensemble

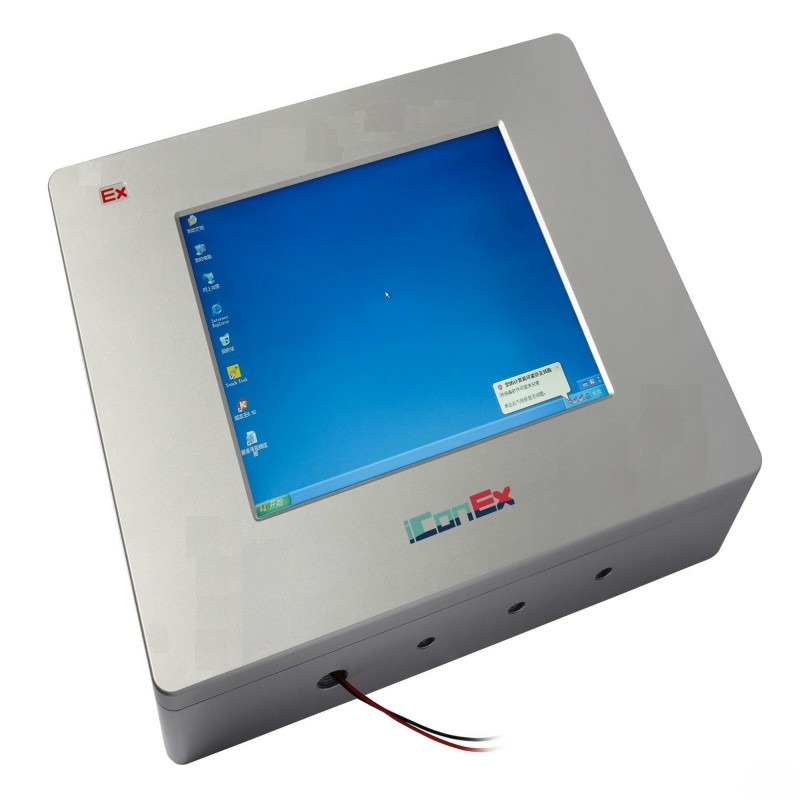

La série iConEx XY800 est une famille robuste d'écrans tactiles à interface homme-machine (HMI) à l'épreuve d'explosions, méticuleusement conçus pour un fonctionnement fiable dans les zones dangereuses classées comme Zone 1, Zone 2 et Zone 21. Conçues pour répondre aux normes internationales rigoureuses à l'abri des explosions, ces HMI combinent un noyau de calcul haute performance (doté d'un processeur RISC 32 bits et d'un système d'exploitation Linux rationalisé) avec un écran TFT vibrant et des capacités de communication polyvalentes.
Leur fonction principale est de fournir une interface de contrôle et de surveillance sûre, intuitive et durable pour les systèmes d'automatisation industrielle dans des industries telles que le pétrole et le gaz, la chimie, la pharmaceutie et l'exploitation minière, où des gaz, des vapeurs ou des poussières inflammables peuvent être présents.
Philosophie de conception de base: sécurité et fiabilité d'abord
Le principe fondamental derrière la série XY800 est l'intégration intrinsèque de fonctionnalités de sécurité complètes sans compromettre les performances de traitement ou la connectivité. En obtenant des certifications telles que Ex d ib IIB + H2 T6 Gb (pour les gaz) et Ex tD ibD A21 IP66 T80°C (pour la poussière), il utilise une conception composée incorporant à la fois des méthodes de protection à l'épreuve du feu (d) et de sécurité intrinsèque (ib). Cela garantit que le dispositif lui-même ne peut pas allumer l'atmosphère environnante, même en cas de défaillance interne ou lors d'un fonctionnement au contact direct.
L'utilisation d'alliage d'aluminium haute résistance pour l'enceinte - usiné par CNC pour l'intégrité structurale et fini avec des revêtements anticorrosifs - souligne encore son engagement à une fiabilité durable dans des conditions difficiles.
Caractéristiques du produit & amp; Caractéristiques
Construction certifiée à l'abri des explosions: détient une double certification pour les environnements gazeux (Ex d ib IIB + H2 T6 Gb) et poussiéreux (Ex tD ibD A21 IP66 T80°C), ce qui le rend adapté aux zones dangereuses de la Zone 1/2 et de la Zone 21/22, y compris celles contenant de l'hydrogène.
Options d'affichage à haute visibilité: Offre une gamme de tailles TFT LCD (7", 8", 10,4", 12,1", 15") avec des résolutions allant jusqu'à 1024x768 et une luminosité de plus de 300 cd/m² (jusqu'à 450 cd/m² sur certains modèles), assurant une visibilité claire même dans des environnements industriels très éclairés.
Traitement et stockage robustes: Alimenté par un processeur RISC 32 bits (variantes 400MHz ou 800MHz selon le modèle) avec 128 Mo de Flash et 64 Mo de RAM DDR2, fournissant une puissance suffisante pour l'acquisition de données complexes, les algorithmes de contrôle et l'exécution du logiciel de configuration XYFD2000 propriétaire avec support de scripts macro similaires à C.
Connectivité industrielle étendue : Multiple ports sériels isolés (RS-232/485/422), Ethernet intégré (sur la plupart des modèles), hôtes USB pour les périphériques et le transfert de données et prise en charge des principaux protocoles de bus de terrain industriels tels que Profibus-DP et CAN via des interfaces optionnelles ou intégrées.
Éléments de conception robustes: intègre un système de refroidissement sans ventilateur pour fonctionner dans des environnements poussiéreux, une technologie tactile résistive capable de fonctionner avec des gants, des surfaces tactiles traitées antistatiquement, une protection globale contre l'entrée IP66, de larges plages de températures de fonctionnement (y compris les modèles à grande température en option) et des glandes de câbles M20 robustes pour un câblage sécurisé.
Spécifications clés
Paramètre/Catégorie
Détails de spécification
Série de modèles iConEx XY800 (par exemple, XY800_7HMI, XY800_12HMI, XY800_15HMI)
Type d'écran TFT LCD, Touch résistif (point unique)
Tailles disponibles 7", 8", 10,4", 12,1", 15"
Résolution 800x480 (7"), 800x600 (8"), 1024x768 (12,1"), 15")
Luminosité 300 ~ 450 cd / m² (dépend du modèle)
Processeur 32 bits RISC ARM (400 MHz ou 800 MHz)
Mémoire 128 Mo Flash, 64 Mo DDR2 DRAM
Système d'exploitation Noyau Linux simplifié
Ports de communication isolés RS232/RS485/RS422, Ethernet (10/100M), hôte/périphérique USB
Support de bus de terrain Profibus-DP, CAN, MPI (facultatif/intégré)
Puissance d'entrée DC 24V (gamme 18V - 32V)
Consommation d'énergie ~5W Max (modèles plus petits) à ~15W Max (modèles plus grands)
Classement de protection IP66 (boîtier)
Gaz à l'épreuve d'explosion: Ex d ib IIB + H2 T6 Gb; Poussière: Ex tD ibD A21 IP66 T80°C
Zone 1/2 (gaz), Zone 21/22 (poussière), environnements à hydrogène applicables
Norme de température de fonctionnement: -20°C ~ +60°C; Large-Temp: -40°C ~ +60°C/70°C (dépend du modèle)
Applications
La série XY800 est indispensable dans les rôles critiques de surveillance et de contrôle dans de nombreuses industries dangereuses :
pétrole & amp; Plateformes de production de gaz amp; Raffineries : Surveiller les paramètres de tête de puits, contrôler les vannes de pompe et visualiser le débit des pipelines en toute sécurité dans des atmosphères potentiellement explosives.
Produits chimiques et amp; Plantes de transformation pharmaceutique: Interface avec les PLC pour contrôler les températures du réacteur, gérer le dosage des ingrédients et surveiller les interverrouillages de sécurité.
Peinture, revêtement, & amp; Cabines de pulvérisation: Fournir le contrôle de l'opérateur dans les zones avec des vapeurs inflammables et des poussières combustibles.
Silos de céréales, moulins à farine, & amp; Transformation des aliments : contrôle des convoyeurs, des moulins et des mélangeurs où des nuages de poussière combustibles peuvent se former.
Opérations minières (surface et souterraine) : Surveillance des systèmes de ventilation, des bandes convoyeuses et des machines dans des environnements sujets au méthane et à la poussière.
Eau & amp; Installations de traitement des eaux usées: Contrôle des pompes, des ventilateurs et des systèmes d'alimentation chimique dans des zones potentiellement dangereuses comme les maisons de pompage.
Avantages du produit
L'avantage majeur de la série iConEx XY800 est sa conception certifiée et intrinsèquement sûre pour les endroits les plus exigeants et dangereux, associée à des performances industrielles robustes et à une connectivité, le tout dans un seul paquet intégré. Il élimine le besoin et le coût d'armoires sous pression externes ou de systèmes d'isolation souvent requis pour les HMI standard dans de telles zones.
Sa polyvalence dans les environnements de gaz et de poussière, combinée à une puissance de traitement élevée et à des options de communication complètes (y compris la prise en charge des bus de terrain), offre une solution à l'avenir et hautement fiable qui améliore la sécurité et l'efficacité opérationnelles tout en réduisant le coût total de propriété et la complexité de l'installation.
Emballage & amp; garantie
Les détails spécifiques sur l'emballage et la garantie de la série XY800 ne sont pas explicitement décrits dans les résultats de recherche. Il est une pratique courante de l'industrie pour ce type d'équipement d'être expédié dans un emballage robuste et protecteur pour éviter les dommages pendant le transit. Pour des conditions de garantie précises (durée, couverture), il est fortement recommandé de consulter directement le fabricant ou le distributeur autorisé.
FAQ
1. Qu'est-ce que signifie la certification Ex d ib IIB + H2 T6 Gb pour l'interface HMI XY800 et où peut-elle être utilisée?
La certification Ex d ib IIB + H2 T6 Gb définit les environnements dangereux spécifiques dans lesquels l'HMI XY800 peut être installé et utilisé en toute sécurité. La briser :
Ex signifie la conformité aux normes européennes ATEX pour les équipements utilisés dans des atmosphères explosives.
'd' désigne le boîtier ignifuge (le boîtier contient et refroidit les explosions internes pour éviter l'allumage externe).
"ib" indique la sécurité intrinsèque (le circuit d'écran tactile limite l'énergie électrique en dessous des niveaux d'allumage).
«IIB» désigne l'adéquation pour les gaz tels que l'éthylène (au-delà des gaz du groupe IIC).
"+H2" confirme l'homologation pour les environnements contenant de l'hydrogène.
"T6" limite la température maximale de surface à 85°C (sûr pour les gaz à basse température d'allumage).
"Gb" indique une protection élevée pour la zone 1/2 (atmosphères explosives occasionnelles/fréquentes).
Ce marquage certifie le XY800 pour une large gamme de risques de gaz/vapeur, y compris les applications à l'hydrogène.
2. Comment la technologie d'écran tactile résistif profite-t-elle à une utilisation industrielle, en particulier dans des environnements dangereux?
La technologie tactile résistive offre des avantages clés pour les environnements difficiles/dangereux:
Compatibilité gants: fonctionne de manière fiable avec des gants (standard pour la sécurité industrielle/hygiène).
Résistance environnementale: moins affectée par les liquides, la poussière ou la saleté à la surface.
Durabilité: Construction en verre/film résistant aux rayures/à l'abrasion.
Intégration de sécurité : une détection analogique plus simple facilite l'intégration dans des conceptions intrinsèquement sûres (ib), soutenant la certification.
Cette combinaison assure une fiabilité avec les EPI et dans les applications critiques pour la sécurité.
3. Quels sont les avantages de la conception sans ventilateur et d'une large plage de températures de fonctionnement?
Conception sans ventilateur
Élimine un point de défaillance mécanique commun (les ventilateurs collectent la poussière/les débris, risquent de surchauffage ou de décharge statique dans des atmosphères explosives). Il améliore la fiabilité à long terme, réduit la maintenance et améliore l'intégrité dans les environnements salés.
Large plage de température de fonctionnement
Les modèles supportant -40°C à +60°C/70°C fonctionnent de manière fiable dans des conditions extrêmes (congélation extérieure, usines de traitement à chaud). Cela élimine les équipements de chauffage et de refroidissement externes, simplifie la conception, réduit la consommation d'énergie et abaisse le coût total de propriété tout en assurant des performances d'affichage/tactile/électronique cohérentes.
